1. Fecha: 06/12/16
ESPECTROFOTÓMETRIA
U.D. QUIMICAANALITICA CUANTITATIVA II
TEMA:
IV – SEMESTRE – T.A.Q
INTEGRANTES:
Angulo Morales Luisa
Canales León Noemí

4. Donde:
h = 6.6 10 -34 J⋅s es la constante de Planck.
ν = es su frecuencia.
c = es la velocidad de la luz.
λ = su longitud de onda.
Cuando decimos que una sustancia química absorbe
luz de longitud de onda λ, esto significa que las
moléculas de esa sustancia absorben fotones de esa
longitud de onda.

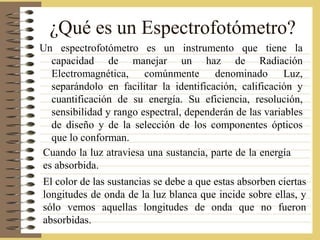

6. ¿Qué es un Espectrofotómetro?
Un espectrofotómetro es un instrumento que tiene la
capacidad de manejar un haz de Radiación
Electromagnética, comúnmente denominado Luz,
separándolo en facilitar la identificación, calificación y
cuantificación de su energía. Su eficiencia, resolución,
sensibilidad y rango espectral, dependerán de las variables
de diseño y de la selección de los componentes ópticos
que lo conforman.
Cuando la luz atraviesa una sustancia, parte de la energía
es absorbida.
El color de las sustancias se debe a que estas absorben ciertas
longitudes de onda de la luz blanca que incide sobre ellas, y
sólo vemos aquellas longitudes de onda que no fueron
absorbidas.

9. Radiaciones de luz que
perciben nuestros ojos .
Nuestros ojos solamente
reaccionan a las ondas
electromagnéticas que ocupan un
rango de longitud de onda que va
de los 380 nanómetros
(ultravioleta) a los 780 nanómetros
(infrarrojo): entre 3.800 Angström
y 7.800 Angström.
La luz puede modularse y así ser
usada para transmitir información.
Las ondas de luz pueden
transmitirse en el espacio libre
usando un haz de luz láser o bien a
través de un cable de fibra óptica.
Las ondas inmediatamente más
largas que la de la luz, son las
llamadas microondas.
Las que son imediatamente más
cortas que las de la luz, son los
rayos X y los rayos gamma.

10. color longitud de
onda
Infrarrojos > à 780 x 10
-9
metro
rojo ≈625 à 740 x 10
-9
metro
naranja ≈590 à 625 x 10
-9
metro
amarillo ≈565 à 590 x 10
-9
metro
verde ≈520 à 565 x 10
-9
metro
azul ≈446 à 520 x 10
-9
metro
púrpura ≈380 à 446 x 10
-9
metro
Ultravioleta < à 380 x 10
-9
metro
Longitud de onda
( ).- Es la distancia
entre dos puntos
iguales de la onda
(se suele medir en
unidades de
longitud,
normalmente nm o
Å).

11. LA DISPERSIÓN DE LA LUZ
Consiste en la separación de la luz en sus colores componentes
por efecto de la refracción. Así, las distintas radiaciones que
componen la luz blanca emergen separadas del prisma formando
una sucesión continua de colores que denominamos espectro de
la luz blanca.

12. APLICACIONES:
• La espectrofotometría de masas atomicas es
una herramienta muy versátil y útil para
identificar los elementos presentes en una
muestra y determinar las concentraciones de
cada una de las materias que la componen.
Esta técnica nos permite determinar
prácticamente todos los elementos del
sistema periódico.

13. • Esta técnica ofrece numerosas ventajas
frente a las técnicas espectrofotométricas ya
que:
• Los limites de detección que son, para muchos
elementos, tres ordenes de magnitud mas
sensibles frente a los métodos ópticos.
• Espectros notablemente mas sencillos,
generalmente únicos y con frecuencia
fácilmente interpretables.
• Capacidad para medir relaciones isotópicas
atómicas.

14. Con la espectrofotometría de masas somos
capaces de proporcionar información acerca de:
• La composición elemental de las muestras: de
esta se encarga la espectrometría de masas
atómico.
• De la composición de las moléculas
inorgánicas, orgánicas y biológicas.
• De la composición cualitativa y cuantitativa
de mezclas complejas.
• De la estructura y composición de superficies
solidas.

15. APLICACIONES EN LA MEDICINA Y LABORATORIO.
Esta técnica es una forma de detectar y medir
la cantidad de cierta sustancia que hay en una
muestra determinada, utilizando el espectro de
luz reflejado o absorbido por la muestra
analizada. Es una técnica muy sensible y
precisa, por tal motivo es utilizada en
laboratorios de todo el mundo para analizar
sustancias tales como ADN, determinar la
cantidad de sustancias químicas, analizar
muestras biológicas y en su sin fin de estudios
y análisis dentro de la biotecnología.

16. También la espectrofotometría se usa para
diversas aplicaciones como:
• Análisis cuantitativo y cualitativo de
soluciones desconocidas en un laboratorio
de investigación.
• Estandarización de colores de diversos
materiales como plásticos y pinturas.
• Detección de niveles de contaminación en
aire y agua.
• Determinación de trazas de impurezas en
alimentos y en reactivos.

17. Tipos de Espectrofotómetros
• Absorción Atómica.
• De emisión.
• Ultravioleta.
• Infrarrojo.
• Etc.

18. Ejemplos de distintos tipos de
Espectrofotómetros

19. ESPECTROFOTÓMETRO SMART SPECTRO
Portátil e ideal para análisis de aguas.
Selección automática de longitud de onda.
40 test pre-programados y memoria para 25 test adicionales
• ESPECIFICACIONES:
• Rango de longitud de ondas: 350-1000nm
• Exactitud de longitus de onda: 2nm
• Resolución: 1nm
• Monocromador: red de difracción de 1200 líneas/mm
• Fuente de luz: lámpara halógena
• Detector: fotodiodo de silicio
• Rango fotométrico: -0,1 a 2,5 Abs.
• Exactitud fotométrica: 0,005 Abs.
• Modos de medición: %T, Abs. y concentración
• Admite celdas de 25mm de diámetro y cubetas de 10mm
• Dimensiones: 35 x 28 x 17cm
• Peso: 4,65kg

20. ESPECTROFOTOMETRO DE ABSORCIÓN
ATÓMICA
• Rango de longitud de onda: 190 a 860 nm - Paso de banda espectral: 0,2 n a
200 nm - Dispersión lineal recíproca: . a 200 nm - 0,1 nm/mm . a 800 nm - 0,4
nm/mm - Efecto Zeeman, longitudinal inverso - Atomización: calentamiento
transversal del horno de grafito, calentamiento eléctrico - Rango de medidas
de: . Absorbancia -0,5 a 2000 . Concentración 0,0001 a 9999 unidades de
concentración . Factor de expansión 0,01 a 100 . Tiempo de lectura 1 a 60
segundos . Tiempo de demora 0 a 60 segundos.

21. Espectrofotómetro UV-Visible
UVmini-1240
• Aplicaciones Estándar con Espectrofotómetro UV Mini
• Modo fotométrico para longitud de onda fija
• Con el modo fotométrico, Ud. puede medir la absorbancia o la transmitancia en la
longitud de onda fija. Análisis cuantitativo fijo usando el método Factor-K puede
también ser usado. Resultados son automáticamente impresos o son mandados a la
puerta RS-232C. Con varios posicionadores de celda opcionales o con configuración
sipper/auto-muestra, medidas continuas de muestras también es posible.
• Modo espectro para barrido de longitud de onda
• Con ese modo estándar, Ud. puede lograr espectro UV-Visible completo de muestras de
190nm a 1100nm. Barrido repetido le permite a Ud. medir automáticamente cualquier
cambio espectral en todo el rango. También disponible en la configuración estándar, la
función de procesamiento de datos espectral como plotar gráfico y detección de picos /
valles.
• Modo cuantificación para análisis de longitud simple
• Este modo le permite a Ud. preparar curva de calibración para determinaciones fáciles
de concentraciones de muestras desconocidas. Están disponibles modos de uno, dos o
tres longitudes de onda. Métodos cuantitativos posibles de seleccionar incluyendo
factor-K, curva de calibración de un punto o multi-puntos . Ajuste de primero, segundo o
tercero orden también son posibles de seleccionar.

22. ESPECTROFOTOMETRIA UV-VIS
TU 1800 Uv-Vis Spectrophotometer
• El TU1800/1800S es el más popular espectofotómetro de P-General. Su óptica adopta el
sistema de medición SPLIT-BEAN con un detector formado por dos fotodiodos de
estado sólido de alta sensibilidad.
• Las operaciones del instrumento estan controladas a través de un microchip interno en
conjunto con una pantalla de cristal líquido (LCD) y un teclado Soft-Touch con salida
para impresora. Su compartimiento es para 8 celdas y además posee una fuente de luz
accesible.
• El TU1800/1800S efectúa mediciones fotométricas, mediciones espectrales y
cuantitativas, es fácilmente operable con característiCAS sobresalientes, Escaneo de
longitudes de onda automático entre 1100-200 nm., chequea automáticamente la linea de
base.
