El documento describe diferentes sistemas estructurales, incluyendo estructuras aporticadas en concreto armado. Explica que las estructuras aporticadas consisten en columnas, vigas y losas de concreto unidas formando pórticos que soportan cargas. También menciona las Torres Gemelas de Parque Central en Caracas como un ejemplo prominente de una estructura aporticada en Venezuela.

1. Mariannys Maita N.
Proyecto Estructural

2. Introducción
Las estructuras son elementos constructivos cuya misión fundamental
es la de soportar un conjunto de cargas, que podemos clasificar como
sigue: su peso propio, cargas de funcionalidad y acciones exteriores varias,
la función de una estructura consiste en trasmitir las fuerzas de un punto a
otro en el espacio, resistiendo su aplicación sin perder la estabilidad.
La estabilidad de una estructura es la que garantiza que dicha
estructura, entendida en su conjunto como un sólido rígido, cumple las
condiciones de la estática, al ser solicitada por las acciones exteriores que
pueden actuar sobre ella. La resistencia es la que obliga a que no se
superen las tensiones admisibles del material y a que no se produzca rotura
en ninguna sección. La deformación limitada implica el que se mantenga
acotada (dentro de unos límites) la deformación que van a producir las
cargas al actuar sobre la estructura. Estos límites van marcados por la
utilización de la estructura, razones constructivas y otras.

3. Que son los Sistemas Estructurales?
Los sistemas estructurales son cada una de las piezas que forman
parte de una estructura, poseen un carácter unitario y se muestran de la
misma manera bajo la acción de una o varias cargas aplicadas.
Una de las tipologías estructurales más sencilla es la viga armada. La
viga armada se utiliza para pequeñas estructuras y generalmente en la
tipología de armadura inferior, para que con el estado de cargas habitual
trabajen a tracción los elementos que componen la armadura de la viga.

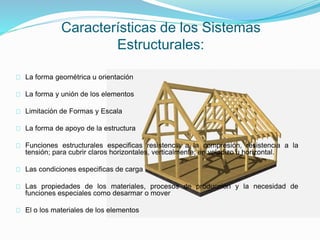

4. Características de los Sistemas
Estructurales:
La forma geométrica u orientación
La forma y unión de los elementos
Limitación de Formas y Escala
La forma de apoyo de la estructura
Funciones estructurales especificas resistencia a la compresión, resistencia a la
tensión; para cubrir claros horizontales, verticalmente; en voladizo u horizontal.
Las condiciones especificas de carga
Las propiedades de los materiales, procesos de producción y la necesidad de
funciones especiales como desarmar o mover
El o los materiales de los elementos

5. Clasificación de los Sistemas
Estructurales
Las Estructuras Macizas:
Son aquellas en las que la resistencia y la estabilidad se logran
mediante la masa, aun cuando la estructura no se completamente sólida.
Las Estructuras Reticulares:
Consiste en una red de elementos ensamblados
Las Estructuras Superficiales :
Pueden tener alto rendimiento debido a su función doble como
estructura y envolvente, pueden ser muy estables y fuertes.

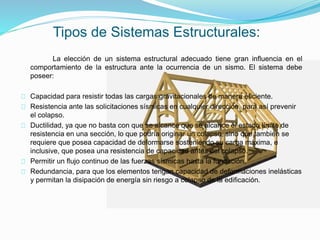

6. La elección de un sistema estructural adecuado tiene gran influencia en el
comportamiento de la estructura ante la ocurrencia de un sismo. El sistema debe
poseer:
Capacidad para resistir todas las cargas gravitacionales de manera eficiente.
Resistencia ante las solicitaciones sísmicas en cualquier dirección, para así prevenir
el colapso.
Ductilidad, ya que no basta con que se alcance que se alcance el estado límite de
resistencia en una sección, lo que podría originar un colapso, sino que también se
requiere que posea capacidad de deformarse sosteniendo su carga máxima, e
inclusive, que posea una resistencia de capacidad antes del colapso.
Permitir un flujo continuo de las fuerzas sísmicas hasta la fundación.
Redundancia, para que los elementos tengan capacidad de deformaciones inelásticas
y permitan la disipación de energía sin riesgo a colapso de la edificación.
Tipos de Sistemas Estructurales:

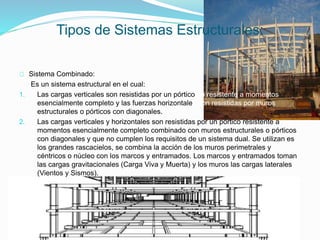

7. Sistema Combinado:
Es un sistema estructural en el cual:
1. Las cargas verticales son resistidas por un pórtico no resistente a momentos
esencialmente completo y las fuerzas horizontales son resistidas por muros
estructurales o pórticos con diagonales.
2. Las cargas verticales y horizontales son resistidas por un pórtico resistente a
momentos esencialmente completo combinado con muros estructurales o pórticos
con diagonales y que no cumplen los requisitos de un sistema dual. Se utilizan es
los grandes rascacielos, se combina la acción de los muros perimetrales y
céntricos o núcleo con los marcos y entramados. Los marcos y entramados toman
las cargas gravitacionales (Carga Viva y Muerta) y los muros las cargas laterales
(Vientos y Sismos).
Tipos de Sistemas Estructurales:

8. Sistema Dual:
Es un sistema mixto de pórticos reforzados por muros de carga o diagonales
de arriostramiento. En este sistema los muros tienden a tomar una mayor proporción
de los esfuerzos en los niveles inferiores, mientras que los pórticos pueden disipar
energía en los niveles superiores.
Recomendaciones para un Diseño de Sistema Dual
Distribuir de manera uniforme y simétrica los elementos rígidos en la planta
intentando evitar la obstrucción al uso del espacio interno del edificio.
Es preferible no concentrar los elementos rígidos y resistentes cercanos al centro de
masa ya que son menos efectivos para resistir torsión y las columnas de la periferia
serán más susceptibles al cortante por torsión. Si estos elementos son ubicados en la
periferia de la estructura de forma simétrica su efectividad se incrementará
considerablemente.
Tipos de Sistemas Estructurales:

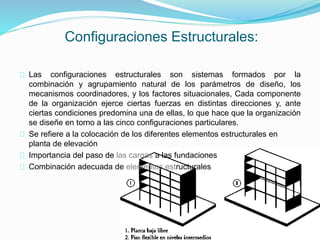

9. Las configuraciones estructurales son sistemas formados por la
combinación y agrupamiento natural de los parámetros de diseño, los
mecanismos coordinadores, y los factores situacionales, Cada componente
de la organización ejerce ciertas fuerzas en distintas direcciones y, ante
ciertas condiciones predomina una de ellas, lo que hace que la organización
se diseñe en torno a las cinco configuraciones particulares.
Se refiere a la colocación de los diferentes elementos estructurales en
planta de elevación
Importancia del paso de las cargas a las fundaciones
Combinación adecuada de elementos estructurales
Configuraciones Estructurales:

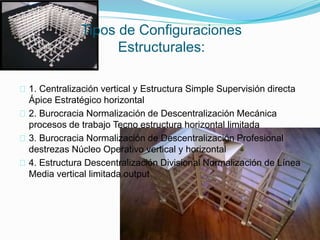

10. 1. Centralización vertical y Estructura Simple Supervisión directa
Ápice Estratégico horizontal
2. Burocracia Normalización de Descentralización Mecánica
procesos de trabajo Tecno estructura horizontal limitada
3. Burocracia Normalización de Descentralización Profesional
destrezas Núcleo Operativo vertical y horizontal
4. Estructura Descentralización Divisional Normalización de Línea
Media vertical limitada output
Tipos de Configuraciones
Estructurales:

11. Estructura Aporticada en
Concreto Armado
Los elementos porticados, son estructuras de concreto armado con la
misma dosificación columnas -vigas peraltadas, o chatas unidas en zonas
de confinamiento donde forman Angulo de 90º en el fondo
parte superior y lados laterales, es el sistema de los edificios porticados. Los
que soportan las cargas muertas, las ondas sísmicas por estar unidas como
su nombre lo indica-El porticado o tradicional consiste en el uso de
columnas, losas y muros divisorios en ladrillo.
CARACTERISTICAS
¨*Es el sistema de construcción más difundido en nuestro país y el más
antiguo.
¨*Basa su éxito en la solidez, la nobleza y la durabilidad.
¨*Un sistema aporticado es aquel cuyos elementos estructurales principales
consisten en vigas y columnas conectados a través de nudos formando
pórticos resistentes en las dos direcciones principales de análisis (x e y)

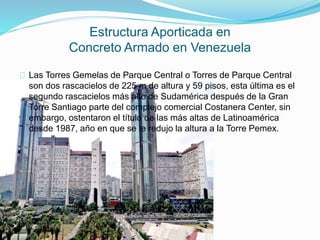

12. Las Torres Gemelas de Parque Central o Torres de Parque Central
son dos rascacielos de 225 m de altura y 59 pisos, esta última es el
segundo rascacielos más alto de Sudamérica después de la Gran
Torre Santiago parte del complejo comercial Costanera Center, sin
embargo, ostentaron el título de las más altas de Latinoamérica
desde 1987, año en que se le redujo la altura a la Torre Pemex.
Estructura Aporticada en
Concreto Armado en Venezuela

13. Las Torres Gemelas de
Parque Central
El sistema porticado tiene la ventaja al permitir ejecutar todas las
modificaciones que se quieran al interior de la vivienda, ya que en
éllos muros, al no soportar peso, tienen la posibilidad de moverse.-
Sistema porticado posee la versatilidad que se logra en los espacios
y que implica el uso del ladrillo. "La gente sigue queriendo el
ladrillo", se comenta, y se añade que este material aísla más el ruido
de un espacio a otro.- El sistema porticado por la utilización muros
de ladrillo y éstos ser huecos y tener una especie de cámara de aire,
el calor que trasmiten al interior de la vivienda es mucho poco.
