Material con fines didácticos, elaborado por Alejandro Requena para el curso PS5216: Tecnología del Carbón.

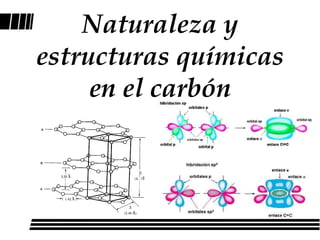

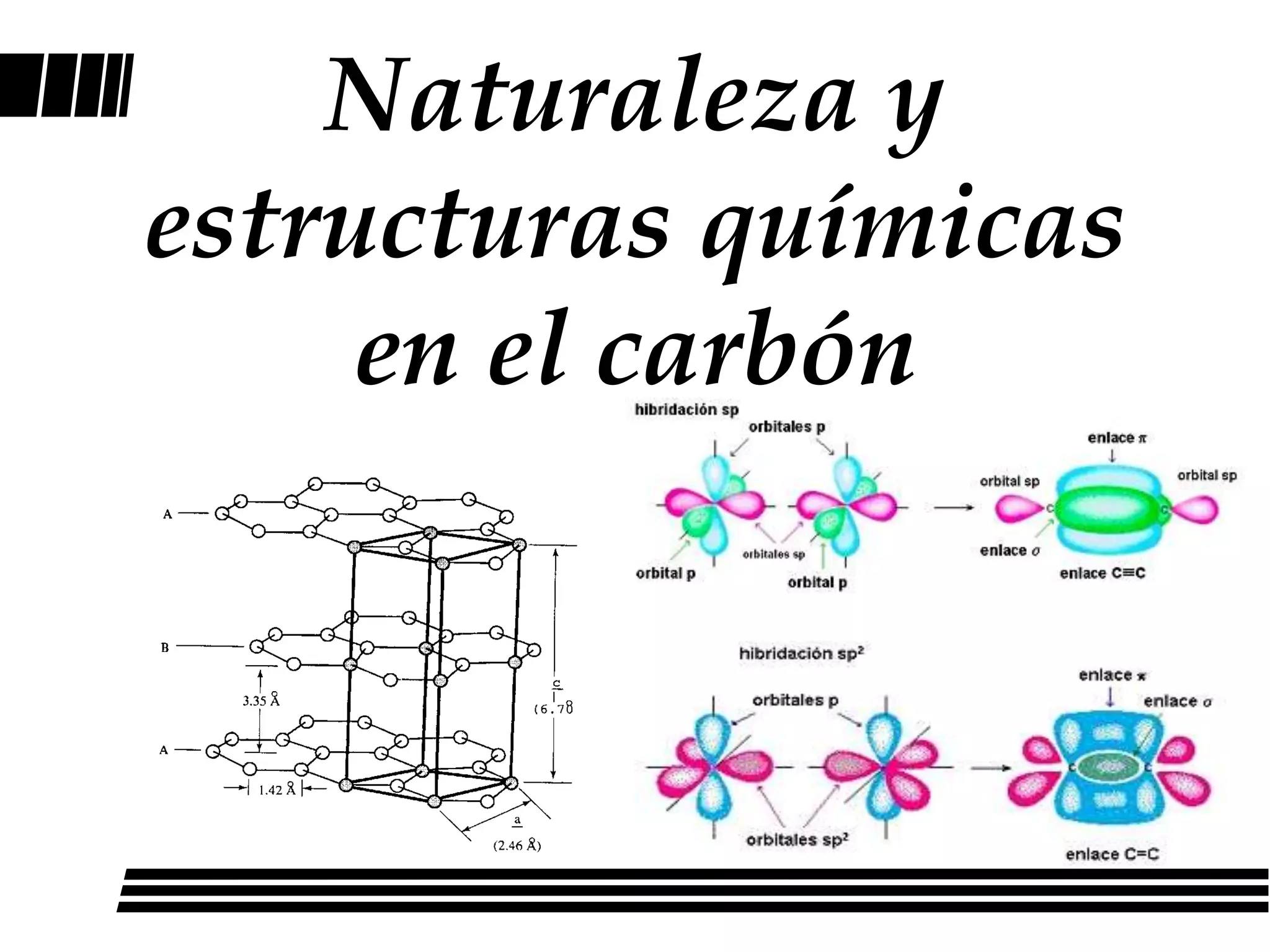

1. Naturaleza y
estructuras químicas
en el carbón

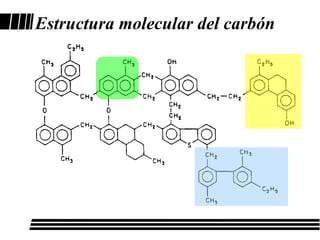

2. Estructura molecular del carbón

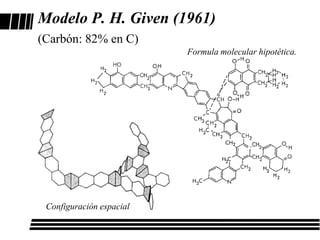

3. Modelo P. H. Given (1961)
(Carbón: 82% en C)
Formula molecular hipotética.
Configuración espacial

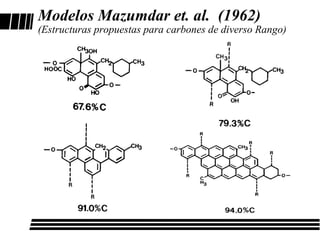

4. Modelos Mazumdar et. al. (1962)
(Estructuras propuestas para carbones de diverso Rango)

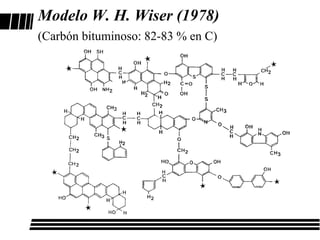

5. Modelo W. H. Wiser (1978)
(Carbón bituminoso: 82-83 % en C)

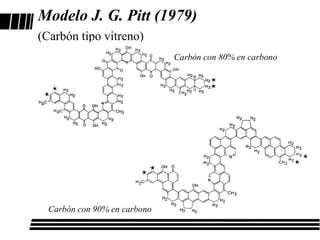

6. Modelo J. G. Pitt (1979)
(Carbón tipo vitreno)
Carbón con 80% en carbono
Carbón con 90% en carbono

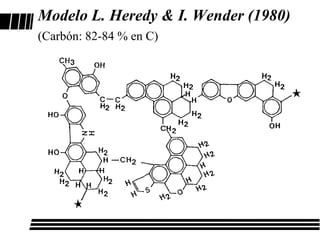

7. Modelo L. Heredy & I. Wender (1980)
(Carbón: 82-84 % en C)

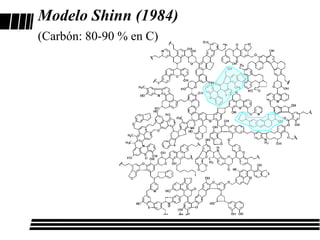

8. Modelo Shinn (1984)
(Carbón: 80-90 % en C)

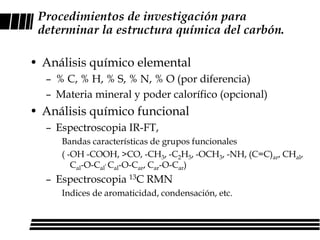

9. Procedimientos de investigación para
determinar la estructura química del carbón.
• Análisis químico elemental
– % C, % H, % S, % N, % O (por diferencia)
– Materia mineral y poder calorífico (opcional)
• Análisis químico funcional
– Espectroscopia IR-FT,
Bandas características de grupos funcionales
( -OH -COOH, >CO, -CH3, -C2H5, -OCH3, -NH, (C=C)ar, CHal,
Cal-O-Cal, Cal-O-Car, Car-O-Car)
– Espectroscopia 13C RMN
Indices de aromaticidad, condensación, etc.

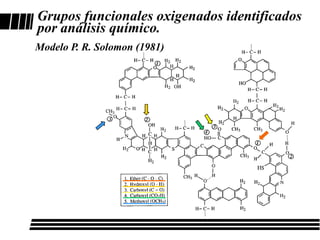

10. Grupos funcionales oxigenados identificados
por análisis químico.
Modelo P. R. Solomon (1981)

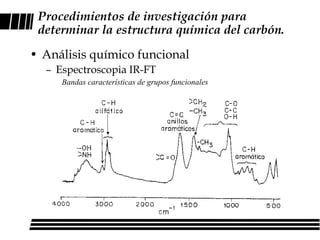

11. Procedimientos de investigación para
determinar la estructura química del carbón.
• Análisis químico funcional
– Espectroscopia IR-FT
Bandas características de grupos funcionales

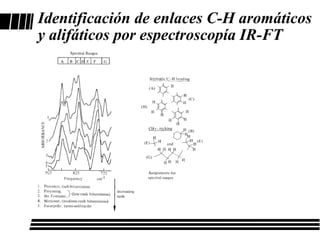

12. Identificación de enlaces C-H aromáticos
y alifáticos por espectroscopía IR-FT

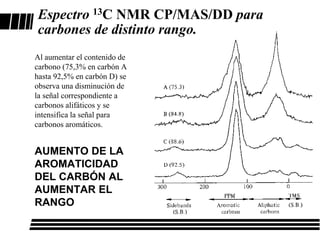

13. Espectro 13C NMR CP/MAS/DD para
carbones de distinto rango.
Al aumentar el contenido de
carbono (75,3% en carbón A
hasta 92,5% en carbón D) se
observa una disminución de
la señal correspondiente a
carbonos alifáticos y se
intensifica la señal para
carbonos aromáticos.
AUMENTO DE LA
AROMATICIDAD
DEL CARBÓN AL
AUMENTAR EL
RANGO

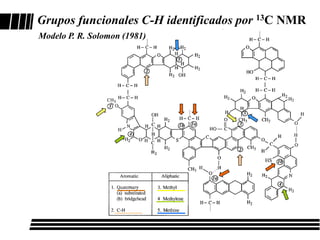

14. Grupos funcionales C-H identificados por 13C NMR
Modelo P. R. Solomon (1981)

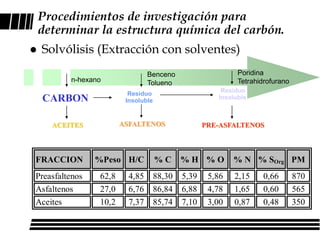

15. Procedimientos de investigación para
determinar la estructura química del carbón.
 Solvólisis (Extracción con solventes)
Benceno Poridina
n-hexano Tolueno Tetrahidrofurano
Residuo
Residuo
CARBON Insoluble
Insoluble
ACEITES ASFALTENOS PRE-ASFALTENOS
FRACCION %Peso H/C %C %H %O % N % SOrg PM
Preasfaltenos 62,8 4,85 88,30 5,39 5,86 2,15 0,66 870
Asfaltenos 27,0 6,76 86,84 6,88 4,78 1,65 0,60 565
Aceites 10,2 7,37 85,74 7,10 3,00 0,87 0,48 350
