PRODUCCIÓN
DE ACETILENO
Yorman Zambrano Silva
Ingeniería Química
UNIVERSIDAD DE PAMPLONA
ACETILENO : Generalidades.
 El acetileno fue descubierto por el químico
inglés Edmond Davy en 1836 y es
ampliamente disponible desde 1891.
 A finales de 1800, un método ha sido
desarrollado para la fabricación de
acetileno mediante la reacción de carburo
de calcio con agua.
ACETILENO : Generalidades.
 El acetileno o etino es el alquino más
sencillo. Es un gas, altamente inflamable,
un poco más ligero que el aire e incoloro.
 Produce una llama de hasta 3.000 ºC;
superada solamente por la del hidrógeno
atómico (3400ºC–4000ºC), el
cianógeno (4525ºC) y la
del dicianoacetileno (4987 ºC).

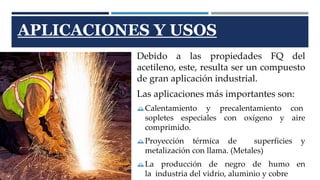

APLICACIONES Y USOS
Debido a las propiedades FQ del
acetileno, este, resulta ser un compuesto
de gran aplicación industrial.
Las aplicaciones más importantes son:
Calentamiento y precalentamiento con
sopletes especiales con oxígeno y aire
comprimido.
Proyección térmica de superficies y
metalización con llama. (Metales)
La producción de negro de humo en
la industria del vidrio, aluminio y cobre

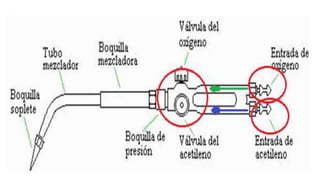

SOPLETE OXIACETILÉNICO
APLICACIONES Y USOS
Otra aplicación importante
es en la Síntesis de muchos
compuestos de valor
agregado como etanal; la
reacción es la siguiente:
También en la síntesis de:
1. Acetaldehído
2. Acido acético
3. Tetrafluoretileno.
4. Tetracloroetano.
5. Vinil éteres.
6. Ácidos carboxílicos.
7. Cloruro de vinilo .
8. Plásticos.
9. Neopreno.

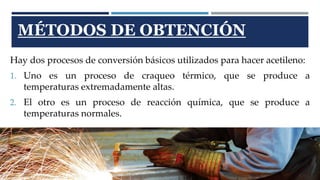

MÉTODOS DE OBTENCIÓN
Hay dos procesos de conversión básicos utilizados para hacer acetileno:
1. Uno es un proceso de craqueo térmico, que se produce a
temperaturas extremadamente altas.
2. El otro es un proceso de reacción química, que se produce a
temperaturas normales.
1. CRAQUEO TÉRMICO
Se genera con el aumento de la temperatura de varios
hidrocarburos hasta el punto en sus enlaces atómicos se
rompen.
Utilizan el gas natural (metano) o un hidrocarburo a base
de petróleo (petróleo crudo, nafta…)
La reacción química para convertir el metano en hidrógeno
y acetileno se puede escribir:
Los otros gases son los productos de la combustión con el
oxígeno.

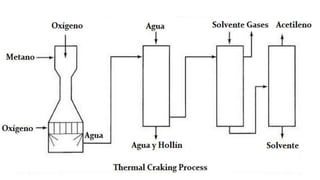

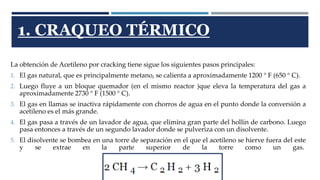

1. CRAQUEO TÉRMICO
La obtención de Acetileno por cracking tiene sigue los siguientes pasos principales:
1. El gas natural, que es principalmente metano, se calienta a aproximadamente 1200 ° F (650 ° C).
2. Luego fluye a un bloque quemador (en el mismo reactor )que eleva la temperatura del gas a
aproximadamente 2730 ° F (1500 ° C).
3. El gas en llamas se inactiva rápidamente con chorros de agua en el punto donde la conversión a
acetileno es el más grande.
4. El gas pasa a través de un lavador de agua, que elimina gran parte del hollín de carbono. Luego
pasa entonces a través de un segundo lavador donde se pulveriza con un disolvente.
5. El disolvente se bombea en una torre de separación en el que el acetileno se hierve fuera del este
y se extrae en la parte superior de la torre como un gas.

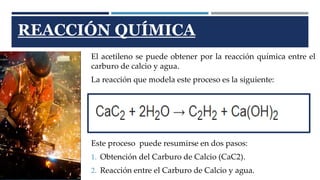

REACCIÓN QUÍMICA
El acetileno se puede obtener por la reacción química entre el
carburo de calcio y agua.
La reacción que modela este proceso es la siguiente:
Este proceso puede resumirse en dos pasos:
1. Obtención del Carburo de Calcio (CaC2).
2. Reacción entre el Carburo de Calcio y agua.
REACCIÓN QUÍMICA
1. Obtención del Carburo de Calcio.
Este es la operación con más restricciones dentro
del proceso general, ya que se requiere mucha
energía para que la reacción se lleve a cabo.
El CC se obtiene por la reacción entre el Óxido de
Calcio y Coque, así:
REACCIÓN QUÍMICA

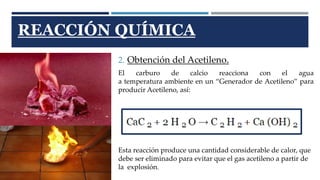

2. Obtención del Acetileno.
El carburo de calcio reacciona con el agua
a temperatura ambiente en un “Generador de Acetileno” para
producir Acetileno, así:
Esta reacción produce una cantidad considerable de calor, que
debe ser eliminado para evitar que el gas acetileno a partir de
la explosión.

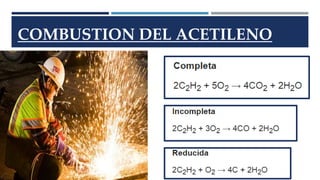

COMBUSTION DEL ACETILENO

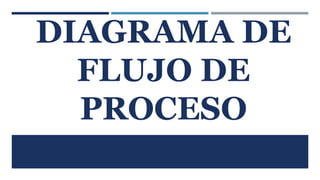

DIAGRAMA DE
FLUJO DE
PROCESO

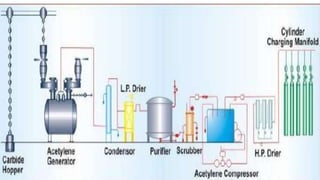

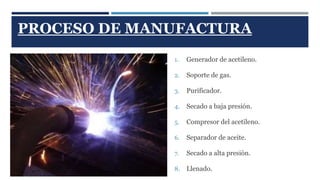

PROCESO DE MANUFACTURA
1. Generador de acetileno.
2. Soporte de gas.
3. Purificador.
4. Secado a baja presión.
5. Compresor del acetileno.
6. Separador de aceite.
7. Secado a alta presión.
8. Llenado.

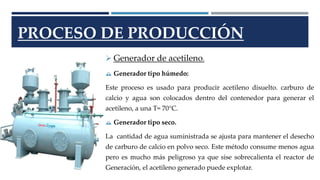

PROCESO DE PRODUCCIÓN
 Generador de acetileno.
 Generador tipo húmedo:
Este proceso es usado para producir acetileno disuelto. carburo de
calcio y agua son colocados dentro del contenedor para generar el
acetileno, a una T= 70°C.
 Generador tipo seco.
La cantidad de agua suministrada se ajusta para mantener el desecho
de carburo de calcio en polvo seco. Este método consume menos agua
pero es mucho más peligroso ya que sise sobrecalienta el reactor de
Generación, el acetileno generado puede explotar.

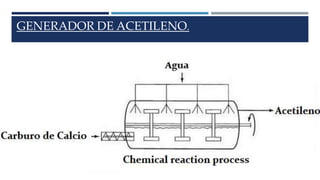

GENERADOR DE ACETILENO.

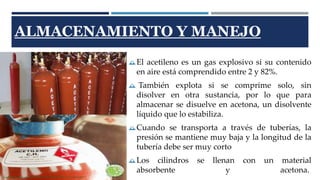

ALMACENAMIENTO Y MANEJO
El acetileno es un gas explosivo si su contenido
en aire está comprendido entre 2 y 82%.
 También explota si se comprime solo, sin
disolver en otra sustancia, por lo que para
almacenar se disuelve en acetona, un disolvente
líquido que lo estabiliza.
Cuando se transporta a través de tuberías, la
presión se mantiene muy baja y la longitud de la
tubería debe ser muy corto
Los cilindros se llenan con un material
absorbente y acetona.
CONTROL DE CALIDAD
El Acetileno grado B tiene un máximo de 2% de
impurezas y se utiliza generalmente para la
soldadura de oxiacetileno y corte de metal. El
acetileno producido por el proceso de reacción
química cumple esta norma.
El grado A puede tener no más de 0,5% de
impurezas. El acetileno producido por el proceso
de craqueo térmico puede cumplir este estándar o
puede requerir una purificación adicional,
dependiendo del proceso específico y materias
primas.

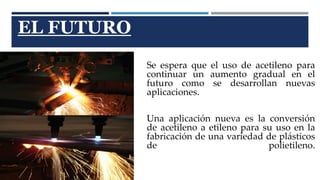

EL FUTURO
Se espera que el uso de acetileno para
continuar un aumento gradual en el
futuro como se desarrollan nuevas
aplicaciones.
Una aplicación nueva es la conversión
de acetileno a etileno para su uso en la
fabricación de una variedad de plásticos
de polietileno.
PRODUCCIÓN
DE ACETILENO
Yorman Zambrano Silva
Ingeniería Química
GRACIAS

Más contenido relacionado

La actualidad más candente

Quimica organica nomenclatura respuesta ejercicios
Quimica organica   nomenclatura respuesta ejerciciosQuimica organica   nomenclatura respuesta ejercicios
Quimica organica nomenclatura respuesta ejerciciosJaime Bohorquez

Resolucion problemas equilibrio quimico
Resolucion problemas equilibrio quimicoResolucion problemas equilibrio quimico
Resolucion problemas equilibrio quimicoJosé Miranda

Obtención de Cloruro de t-butilo
Obtención de Cloruro de t-butiloObtención de Cloruro de t-butilo
Obtención de Cloruro de t-butiloAngy Leira

Aldehidos y cetonas síntesis
Aldehidos y cetonas síntesisAldehidos y cetonas síntesis
Aldehidos y cetonas síntesisJhonny Arias

Propiedades físicas y químicas de los alcoholes
Propiedades físicas y químicas de los alcoholesPropiedades físicas y químicas de los alcoholes
Propiedades físicas y químicas de los alcoholesFelipe Villamil

Oxidación de n-Butanol a n-Butiraldehido
Oxidación de n-Butanol a n-ButiraldehidoOxidación de n-Butanol a n-Butiraldehido
Oxidación de n-Butanol a n-ButiraldehidoJacqueline Vergara

Tablas de polaridad de solventes organicos
Tablas de polaridad de solventes organicosTablas de polaridad de solventes organicos
Tablas de polaridad de solventes organicosConalep Ciudad Azteca

Aldehídos y Cetonas
Aldehídos y Cetonas Aldehídos y Cetonas
Aldehídos y Cetonas magbriela

Practica #6 Obtención de la Dibenzalacetona
Practica #6 Obtención de la DibenzalacetonaPractica #6 Obtención de la Dibenzalacetona
Practica #6 Obtención de la DibenzalacetonaAngy Leira

Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.Angy Leira

Sintesis de alcoholes
Sintesis de alcoholesSintesis de alcoholes
Sintesis de alcoholesZavCon

Propiedades físicas y quimicas de hidrocarburos
Propiedades físicas y quimicas de hidrocarburosPropiedades físicas y quimicas de hidrocarburos
Propiedades físicas y quimicas de hidrocarburosEfraìn Basmeson

Quimica organica II - Ciclos y Bencenos
Quimica organica II - Ciclos y BencenosQuimica organica II - Ciclos y Bencenos
Quimica organica II - Ciclos y BencenosJuan Sanmartin

[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...
[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...
[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...Diego Guzmán


La actualidad más candente (20)

Reacciones de alquenos
Reacciones de alquenosReacciones de alquenos
Reacciones de alquenos

Quimica organica nomenclatura respuesta ejercicios
Quimica organica   nomenclatura respuesta ejerciciosQuimica organica   nomenclatura respuesta ejercicios
Quimica organica nomenclatura respuesta ejercicios

Obtencion yodoformo
Obtencion yodoformoObtencion yodoformo
Obtencion yodoformo

Resolucion problemas equilibrio quimico
Resolucion problemas equilibrio quimicoResolucion problemas equilibrio quimico
Resolucion problemas equilibrio quimico

Obtención de Cloruro de t-butilo
Obtención de Cloruro de t-butiloObtención de Cloruro de t-butilo
Obtención de Cloruro de t-butilo

Aldehidos y cetonas síntesis
Aldehidos y cetonas síntesisAldehidos y cetonas síntesis
Aldehidos y cetonas síntesis

Propiedades físicas y químicas de los alcoholes
Propiedades físicas y químicas de los alcoholesPropiedades físicas y químicas de los alcoholes
Propiedades físicas y químicas de los alcoholes

Oxidación de n-Butanol a n-Butiraldehido
Oxidación de n-Butanol a n-ButiraldehidoOxidación de n-Butanol a n-Butiraldehido
Oxidación de n-Butanol a n-Butiraldehido

Tablas de polaridad de solventes organicos
Tablas de polaridad de solventes organicosTablas de polaridad de solventes organicos
Tablas de polaridad de solventes organicos

Aldehídos y Cetonas
Aldehídos y Cetonas Aldehídos y Cetonas
Aldehídos y Cetonas

Tabla
TablaTabla
Tabla

Practica #6 Obtención de la Dibenzalacetona
Practica #6 Obtención de la DibenzalacetonaPractica #6 Obtención de la Dibenzalacetona
Practica #6 Obtención de la Dibenzalacetona

Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.Reacciones Generales de Alcoholes, Fenoles y Éteres.
Reacciones Generales de Alcoholes, Fenoles y Éteres.

Sintesis de alcoholes
Sintesis de alcoholesSintesis de alcoholes
Sintesis de alcoholes

Propiedades físicas y quimicas de hidrocarburos
Propiedades físicas y quimicas de hidrocarburosPropiedades físicas y quimicas de hidrocarburos
Propiedades físicas y quimicas de hidrocarburos

Quimica organica II - Ciclos y Bencenos
Quimica organica II - Ciclos y BencenosQuimica organica II - Ciclos y Bencenos
Quimica organica II - Ciclos y Bencenos

Conclusiones y recomendaciones
Conclusiones y recomendacionesConclusiones y recomendaciones
Conclusiones y recomendaciones

[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...
[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...
[GuzmánDiego] Informe Práctica 5 - Obtención y reconocimiento de alcanos, alq...

Infrome del-acetileno grupo 2
Infrome del-acetileno grupo 2Infrome del-acetileno grupo 2
Infrome del-acetileno grupo 2

Unidad IV QOI Reacciones de oxidación
Unidad IV QOI Reacciones de oxidaciónUnidad IV QOI Reacciones de oxidación
Unidad IV QOI Reacciones de oxidación


Destacado

[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades
[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades
[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedadesDiego Guzmán

Mapa Conceptual de Proteinas
Mapa Conceptual de ProteinasMapa Conceptual de Proteinas
Mapa Conceptual de ProteinasBioquimicagassos

Practica 9 (Alcoholes: Obtención y Propiedades)
Practica 9 (Alcoholes: Obtención y Propiedades)Practica 9 (Alcoholes: Obtención y Propiedades)
Practica 9 (Alcoholes: Obtención y Propiedades)Luis Morillo


Destacado (8)

Obtención de acetileno
Obtención de acetilenoObtención de acetileno
Obtención de acetileno

Alquinos
AlquinosAlquinos
Alquinos

informe de alcohol
informe de alcoholinforme de alcohol
informe de alcohol

[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades
[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades
[GuzmánDiego] Informe Práctica 9 - Alcoholes, obtención y propiedades

Mapa Conceptual de Proteinas
Mapa Conceptual de ProteinasMapa Conceptual de Proteinas
Mapa Conceptual de Proteinas

Práctica de etileno
Práctica de etilenoPráctica de etileno
Práctica de etileno

Obtencion industrial del etileno, propileno y butano
Obtencion industrial del etileno, propileno y butanoObtencion industrial del etileno, propileno y butano
Obtencion industrial del etileno, propileno y butano

Practica 9 (Alcoholes: Obtención y Propiedades)
Practica 9 (Alcoholes: Obtención y Propiedades)Practica 9 (Alcoholes: Obtención y Propiedades)
Practica 9 (Alcoholes: Obtención y Propiedades)


Similar a PRODUCCIÓN DE ACETILENO

Similar a PRODUCCIÓN DE ACETILENO (20)

Obtención Del Acetileno
Obtención Del AcetilenoObtención Del Acetileno
Obtención Del Acetileno

Obtencion del Acetileno
Obtencion del AcetilenoObtencion del Acetileno
Obtencion del Acetileno

Obtención Del Acetileno
Obtención Del AcetilenoObtención Del Acetileno
Obtención Del Acetileno

ObtencióN Del Acetileno
ObtencióN Del AcetilenoObtencióN Del Acetileno
ObtencióN Del Acetileno

Acetileno
AcetilenoAcetileno
Acetileno

Nico y alan producción de acetileno»
Nico y alan   producción de acetileno»Nico y alan   producción de acetileno»
Nico y alan producción de acetileno»

Obtencion del acetileno lab quimica
Obtencion del acetileno lab quimicaObtencion del acetileno lab quimica
Obtencion del acetileno lab quimica

Practica 6
Practica 6Practica 6
Practica 6

Refino
RefinoRefino
Refino

Amoníaco
AmoníacoAmoníaco
Amoníaco

133295314 obtencion-de-acetileno-informe-de-quimica-lab
133295314 obtencion-de-acetileno-informe-de-quimica-lab133295314 obtencion-de-acetileno-informe-de-quimica-lab
133295314 obtencion-de-acetileno-informe-de-quimica-lab

cinetica la uria.pptx
cinetica  la uria.pptxcinetica  la uria.pptx
cinetica la uria.pptx

Tema 1 parte 6. tipos de cracking- craqueo termico
Tema 1 parte 6. tipos de cracking- craqueo termicoTema 1 parte 6. tipos de cracking- craqueo termico
Tema 1 parte 6. tipos de cracking- craqueo termico

Quimica
QuimicaQuimica
Quimica

Craqueo termico
Craqueo termicoCraqueo termico
Craqueo termico

Pirolisis....g.5.
Pirolisis....g.5.Pirolisis....g.5.
Pirolisis....g.5.

Gas natural
Gas naturalGas natural
Gas natural

Gas natural
Gas naturalGas natural
Gas natural

Gas natural
Gas naturalGas natural
Gas natural

OXIDO DE ETILENO
OXIDO DE ETILENOOXIDO DE ETILENO
OXIDO DE ETILENO


Más de Universidad de Pamplona - Colombia

Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...
Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...
Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...Universidad de Pamplona - Colombia

Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...
Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...
Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...Universidad de Pamplona - Colombia

Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...
Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...
Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...Universidad de Pamplona - Colombia

ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045
ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045
ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045Universidad de Pamplona - Colombia

Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...
Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...
Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...Universidad de Pamplona - Colombia


Más de Universidad de Pamplona - Colombia (17)

Principios de ingeniería de los bioprocesos. doran pauline
Principios de ingeniería de los bioprocesos. doran paulinePrincipios de ingeniería de los bioprocesos. doran pauline
Principios de ingeniería de los bioprocesos. doran pauline

Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...
Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...
Análisis Comparativo Del Proceso De Intercambio Energético En Diferentes Conf...

Convertidores Catalíticos: Control de Gases de Combustión
Convertidores Catalíticos: Control de Gases de CombustiónConvertidores Catalíticos: Control de Gases de Combustión
Convertidores Catalíticos: Control de Gases de Combustión

Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...
Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...
Análisis Cuantitativo de la Concentración de Ácido Acetilsalicílico por Espec...

Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...
Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...
Destilación Batch en Columna de Platos de una Mezcla Acuosa de Etanol al 30% ...

ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045
ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045
ANÁLISIS COMPARATIVO DE PROPIEDADES MECÁNICAS DEL ACERO 1020 Y 1045

Ecuación de Rayleigh en función de la Volatilidad Relativa
Ecuación de Rayleigh en función de la Volatilidad RelativaEcuación de Rayleigh en función de la Volatilidad Relativa
Ecuación de Rayleigh en función de la Volatilidad Relativa

INDUSTRIA DEL ÁCIDO SULFÚRICO
INDUSTRIA DEL ÁCIDO SULFÚRICOINDUSTRIA DEL ÁCIDO SULFÚRICO
INDUSTRIA DEL ÁCIDO SULFÚRICO

Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...
Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...
Diseño Conceptual de la Implementación del Control Industrial del Reactor Pri...

El Kevlar
El KevlarEl Kevlar
El Kevlar

INDUSTRIA DEL PVC
INDUSTRIA DEL PVCINDUSTRIA DEL PVC
INDUSTRIA DEL PVC

PRODUCCIÓN DE BIODIESEL A PATIR DE MICROALGAS
PRODUCCIÓN DE BIODIESEL A PATIR DE MICROALGASPRODUCCIÓN DE BIODIESEL A PATIR DE MICROALGAS
PRODUCCIÓN DE BIODIESEL A PATIR DE MICROALGAS

HIDRODESTILACIÓN DEL ACEITE ESENCIAL DE EUCALIPTO
HIDRODESTILACIÓN DEL ACEITE ESENCIAL DE EUCALIPTOHIDRODESTILACIÓN DEL ACEITE ESENCIAL DE EUCALIPTO
HIDRODESTILACIÓN DEL ACEITE ESENCIAL DE EUCALIPTO

INFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONASINFORME DE ALDEHÍDOS Y CETONAS
INFORME DE ALDEHÍDOS Y CETONAS

INFORME DE LA CAPACIDAD CALIRÍFICA DE UN CALORÍMETRO
INFORME DE LA CAPACIDAD CALIRÍFICA DE UN CALORÍMETROINFORME DE LA CAPACIDAD CALIRÍFICA DE UN CALORÍMETRO
INFORME DE LA CAPACIDAD CALIRÍFICA DE UN CALORÍMETRO

INFORME DE MECANISMO DE REACCIÓN DE LOS ALCOHOLES
INFORME DE MECANISMO DE REACCIÓN DE LOS ALCOHOLESINFORME DE MECANISMO DE REACCIÓN DE LOS ALCOHOLES
INFORME DE MECANISMO DE REACCIÓN DE LOS ALCOHOLES

INDUSTRIA DEL PAPEL
INDUSTRIA DEL PAPELINDUSTRIA DEL PAPEL
INDUSTRIA DEL PAPEL


Último

RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADES
RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADESRECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADES
RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADESyanicsapernia5g

herrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxherrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxDiegoSuarezGutierrez

1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricas1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricasurAN077

Practica_Calificada_03333333333333333.pdf
Practica_Calificada_03333333333333333.pdfPractica_Calificada_03333333333333333.pdf
Practica_Calificada_03333333333333333.pdffredyflores58

S01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfS01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfSalomeRunco

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicaszaydaescalona

UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdf
UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdfUNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdf
UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdfronypap

entropia y neguentropia en la teoria general de sistemas
entropia y neguentropia en la teoria general de sistemasentropia y neguentropia en la teoria general de sistemas
entropia y neguentropia en la teoria general de sistemasDerlyValeriaRodrigue

Semana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptxSemana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptxJulio Lovon

UNIDAD 2.- SENSORES.TIPOS DE SENSORES Y SU CLASIFICAIÓN
UNIDAD 2.- SENSORES.TIPOS DE SENSORES  Y SU CLASIFICAIÓNUNIDAD 2.- SENSORES.TIPOS DE SENSORES  Y SU CLASIFICAIÓN
UNIDAD 2.- SENSORES.TIPOS DE SENSORES Y SU CLASIFICAIÓNLuisLobatoingaruca

1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf
1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf
1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdfJlnParada

CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfCLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfAnibalstevenPeapalom

Cuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdfCuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdffredyflores58

Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docx
Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docxUnidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docx
Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docxAlanCarrascoDavila

auditoria fiscalizacion inspecciones de seguridad
auditoria fiscalizacion inspecciones de seguridadauditoria fiscalizacion inspecciones de seguridad
auditoria fiscalizacion inspecciones de seguridadNELSON QUINTANA

S06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjdS06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjdaeapolinarez

UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxUNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxElybe Hernandez

647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdfMirkaCBauer

Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA  Multiproposito TIPO IP.pdfFicha Técnica -Cemento YURA  Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdfEdgard Ampuero Cayo

Presentación Identidad UCM identity present
Presentación Identidad UCM identity presentPresentación Identidad UCM identity present
Presentación Identidad UCM identity presentFabinAE


Último (20)

RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADES
RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADESRECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADES
RECONOCIMIENTO DE LIPIDOS Y ALGUNAS PROPIEDADES

herrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptxherrramientas de resistividad para registro de pozos.pptx
herrramientas de resistividad para registro de pozos.pptx

1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricas1. Equipos Primarios de una Subestaciones electricas
1. Equipos Primarios de una Subestaciones electricas

Practica_Calificada_03333333333333333.pdf
Practica_Calificada_03333333333333333.pdfPractica_Calificada_03333333333333333.pdf
Practica_Calificada_03333333333333333.pdf

S01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdfS01.s1 - Clasificación de las Industrias.pdf
S01.s1 - Clasificación de las Industrias.pdf

subestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicassubestaciones electricas , elementos y caracteristicas
subestaciones electricas , elementos y caracteristicas

UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdf
UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdfUNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdf
UNIDAD 3 ENSAYOS DESTRUCTIVOS Y NO DESTRUCTIVOS – NORMATIVA ASTM.pdf

entropia y neguentropia en la teoria general de sistemas
entropia y neguentropia en la teoria general de sistemasentropia y neguentropia en la teoria general de sistemas
entropia y neguentropia en la teoria general de sistemas

Semana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptxSemana 1 - Introduccion - Fluidos - Unidades.pptx
Semana 1 - Introduccion - Fluidos - Unidades.pptx

UNIDAD 2.- SENSORES.TIPOS DE SENSORES Y SU CLASIFICAIÓN
UNIDAD 2.- SENSORES.TIPOS DE SENSORES  Y SU CLASIFICAIÓNUNIDAD 2.- SENSORES.TIPOS DE SENSORES  Y SU CLASIFICAIÓN
UNIDAD 2.- SENSORES.TIPOS DE SENSORES Y SU CLASIFICAIÓN

1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf
1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf
1 CENTROIDES 2°Computohhhhhhhhhhhhhhhh.pdf

CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdfCLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf
CLASES DE ABASTECIMIENTOP DE AGUA POTABLE.pdf

Cuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdfCuestionario 20222222222222222222222224.pdf
Cuestionario 20222222222222222222222224.pdf

Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docx
Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docxUnidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docx
Unidad 2 Métodos Numéricos. Solución de ecuaciones algebraicas.docx

auditoria fiscalizacion inspecciones de seguridad
auditoria fiscalizacion inspecciones de seguridadauditoria fiscalizacion inspecciones de seguridad
auditoria fiscalizacion inspecciones de seguridad

S06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjdS06_s2+-+Centro.pdf qiieiejanahshsjsnndjd
S06_s2+-+Centro.pdf qiieiejanahshsjsnndjd

UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptxUNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx
UNIDAD I QUE ES LA AUTOMATIZACION INDUSTRIAL.pptx

647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf
647913404-06-Partes-principales-de-las-Perforadoras-manuales-1.pdf

Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA  Multiproposito TIPO IP.pdfFicha Técnica -Cemento YURA  Multiproposito TIPO IP.pdf
Ficha Técnica -Cemento YURA Multiproposito TIPO IP.pdf

Presentación Identidad UCM identity present
Presentación Identidad UCM identity presentPresentación Identidad UCM identity present
Presentación Identidad UCM identity present


PRODUCCIÓN DE ACETILENO

  • 1. PRODUCCIÓN DE ACETILENO Yorman Zambrano Silva Ingeniería Química UNIVERSIDAD DE PAMPLONA
  • 2. ACETILENO : Generalidades.  El acetileno fue descubierto por el químico inglés Edmond Davy en 1836 y es ampliamente disponible desde 1891.  A finales de 1800, un método ha sido desarrollado para la fabricación de acetileno mediante la reacción de carburo de calcio con agua.
  • 3. ACETILENO : Generalidades.  El acetileno o etino es el alquino más sencillo. Es un gas, altamente inflamable, un poco más ligero que el aire e incoloro.  Produce una llama de hasta 3.000 ºC; superada solamente por la del hidrógeno atómico (3400ºC–4000ºC), el cianógeno (4525ºC) y la del dicianoacetileno (4987 ºC).
  • 4. APLICACIONES Y USOS Debido a las propiedades FQ del acetileno, este, resulta ser un compuesto de gran aplicación industrial. Las aplicaciones más importantes son: Calentamiento y precalentamiento con sopletes especiales con oxígeno y aire comprimido. Proyección térmica de superficies y metalización con llama. (Metales) La producción de negro de humo en la industria del vidrio, aluminio y cobre
  • 5.
  • 7. APLICACIONES Y USOS Otra aplicación importante es en la Síntesis de muchos compuestos de valor agregado como etanal; la reacción es la siguiente: También en la síntesis de: 1. Acetaldehído 2. Acido acético 3. Tetrafluoretileno. 4. Tetracloroetano. 5. Vinil éteres. 6. Ácidos carboxílicos. 7. Cloruro de vinilo . 8. Plásticos. 9. Neopreno.
  • 8. MÉTODOS DE OBTENCIÓN Hay dos procesos de conversión básicos utilizados para hacer acetileno: 1. Uno es un proceso de craqueo térmico, que se produce a temperaturas extremadamente altas. 2. El otro es un proceso de reacción química, que se produce a temperaturas normales.
  • 9. 1. CRAQUEO TÉRMICO Se genera con el aumento de la temperatura de varios hidrocarburos hasta el punto en sus enlaces atómicos se rompen. Utilizan el gas natural (metano) o un hidrocarburo a base de petróleo (petróleo crudo, nafta…) La reacción química para convertir el metano en hidrógeno y acetileno se puede escribir: Los otros gases son los productos de la combustión con el oxígeno.
  • 10. 1. CRAQUEO TÉRMICO La obtención de Acetileno por cracking tiene sigue los siguientes pasos principales: 1. El gas natural, que es principalmente metano, se calienta a aproximadamente 1200 ° F (650 ° C). 2. Luego fluye a un bloque quemador (en el mismo reactor )que eleva la temperatura del gas a aproximadamente 2730 ° F (1500 ° C). 3. El gas en llamas se inactiva rápidamente con chorros de agua en el punto donde la conversión a acetileno es el más grande. 4. El gas pasa a través de un lavador de agua, que elimina gran parte del hollín de carbono. Luego pasa entonces a través de un segundo lavador donde se pulveriza con un disolvente. 5. El disolvente se bombea en una torre de separación en el que el acetileno se hierve fuera del este y se extrae en la parte superior de la torre como un gas.
  • 11.
  • 12. REACCIÓN QUÍMICA El acetileno se puede obtener por la reacción química entre el carburo de calcio y agua. La reacción que modela este proceso es la siguiente: Este proceso puede resumirse en dos pasos: 1. Obtención del Carburo de Calcio (CaC2). 2. Reacción entre el Carburo de Calcio y agua.
  • 13. REACCIÓN QUÍMICA 1. Obtención del Carburo de Calcio. Este es la operación con más restricciones dentro del proceso general, ya que se requiere mucha energía para que la reacción se lleve a cabo. El CC se obtiene por la reacción entre el Óxido de Calcio y Coque, así:
  • 14.
  • 15. REACCIÓN QUÍMICA 2. Obtención del Acetileno. El carburo de calcio reacciona con el agua a temperatura ambiente en un “Generador de Acetileno” para producir Acetileno, así: Esta reacción produce una cantidad considerable de calor, que debe ser eliminado para evitar que el gas acetileno a partir de la explosión.
  • 17. DIAGRAMA DE FLUJO DE PROCESO
  • 18.
  • 19. PROCESO DE MANUFACTURA 1. Generador de acetileno. 2. Soporte de gas. 3. Purificador. 4. Secado a baja presión. 5. Compresor del acetileno. 6. Separador de aceite. 7. Secado a alta presión. 8. Llenado.
  • 20.
  • 21. PROCESO DE PRODUCCIÓN  Generador de acetileno.  Generador tipo húmedo: Este proceso es usado para producir acetileno disuelto. carburo de calcio y agua son colocados dentro del contenedor para generar el acetileno, a una T= 70°C.  Generador tipo seco. La cantidad de agua suministrada se ajusta para mantener el desecho de carburo de calcio en polvo seco. Este método consume menos agua pero es mucho más peligroso ya que sise sobrecalienta el reactor de Generación, el acetileno generado puede explotar.
  • 23. ALMACENAMIENTO Y MANEJO El acetileno es un gas explosivo si su contenido en aire está comprendido entre 2 y 82%.  También explota si se comprime solo, sin disolver en otra sustancia, por lo que para almacenar se disuelve en acetona, un disolvente líquido que lo estabiliza. Cuando se transporta a través de tuberías, la presión se mantiene muy baja y la longitud de la tubería debe ser muy corto Los cilindros se llenan con un material absorbente y acetona.

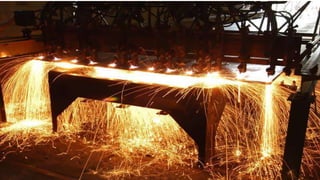

  • 24. CONTROL DE CALIDAD El Acetileno grado B tiene un máximo de 2% de impurezas y se utiliza generalmente para la soldadura de oxiacetileno y corte de metal. El acetileno producido por el proceso de reacción química cumple esta norma. El grado A puede tener no más de 0,5% de impurezas. El acetileno producido por el proceso de craqueo térmico puede cumplir este estándar o puede requerir una purificación adicional, dependiendo del proceso específico y materias primas.
  • 25.
  • 26. EL FUTURO Se espera que el uso de acetileno para continuar un aumento gradual en el futuro como se desarrollan nuevas aplicaciones. Una aplicación nueva es la conversión de acetileno a etileno para su uso en la fabricación de una variedad de plásticos de polietileno.
  • 27. PRODUCCIÓN DE ACETILENO Yorman Zambrano Silva Ingeniería Química GRACIAS
