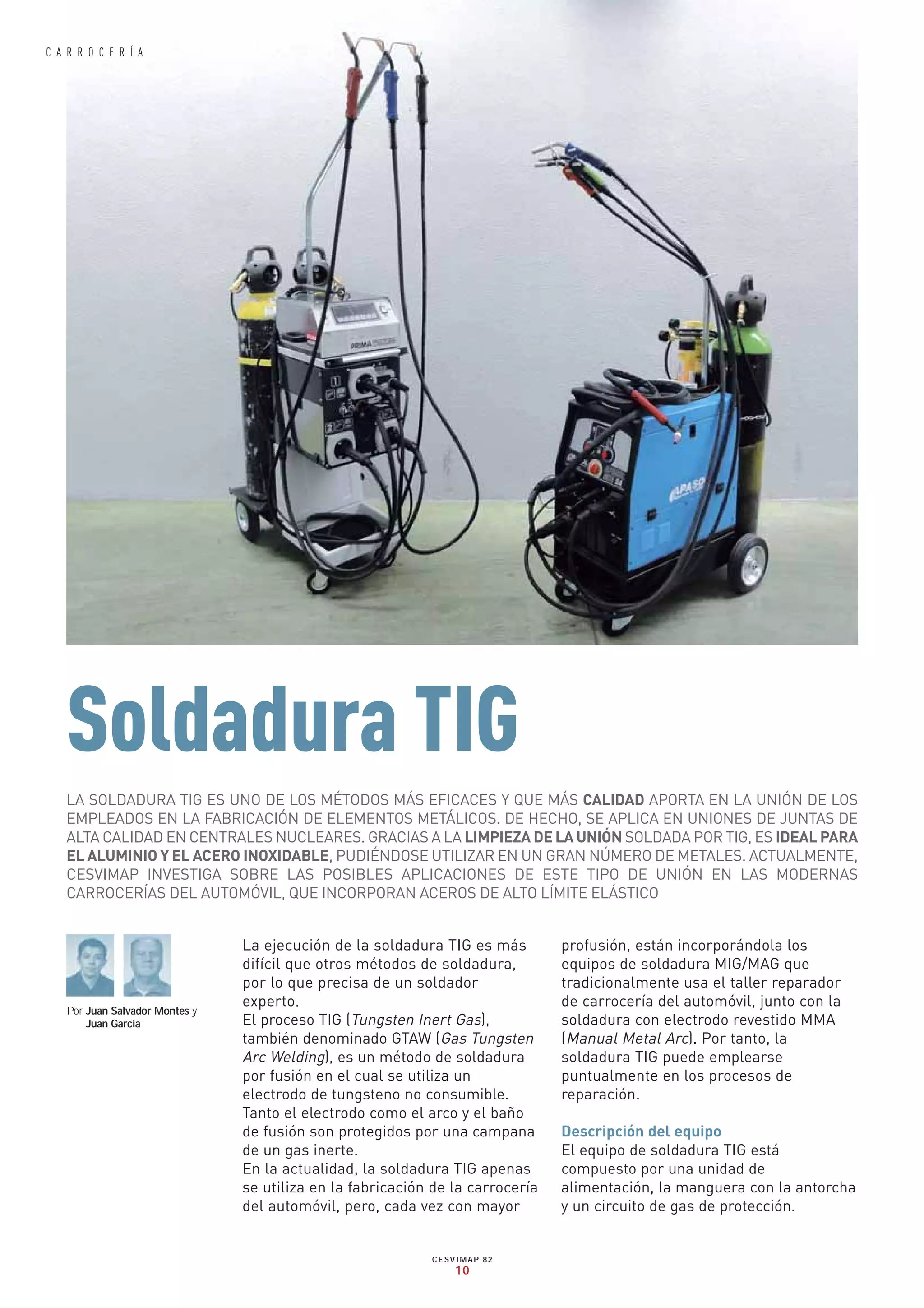

1. INTERIOR 82_Maquetación 1 09/01/13 17:29 Página 10
C A R R O C E R Í A
Soldadura TIG
LA SOLDADURA TIG ES UNO DE LOS MÉTODOS MÁS EFICACES Y QUE MÁS CALIDAD APORTA EN LA UNIÓN DE LOS
EMPLEADOS EN LA FABRICACIÓN DE ELEMENTOS METÁLICOS. DE HECHO, SE APLICA EN UNIONES DE JUNTAS DE
ALTA CALIDAD EN CENTRALES NUCLEARES. GRACIAS A LA LIMPIEZA DE LA UNIÓN SOLDADA POR TIG, ES IDEAL PARA
EL ALUMINIO Y EL ACERO INOXIDABLE, PUDIÉNDOSE UTILIZAR EN UN GRAN NÚMERO DE METALES. ACTUALMENTE,
CESVIMAP INVESTIGA SOBRE LAS POSIBLES APLICACIONES DE ESTE TIPO DE UNIÓN EN LAS MODERNAS
CARROCERÍAS DEL AUTOMÓVIL, QUE INCORPORAN ACEROS DE ALTO LÍMITE ELÁSTICO
La ejecución de la soldadura TIG es más profusión, están incorporándola los
difícil que otros métodos de soldadura, equipos de soldadura MIG/MAG que
por lo que precisa de un soldador tradicionalmente usa el taller reparador
experto. de carrocería del automóvil, junto con la
Por Juan Salvador Montes y
Juan García El proceso TIG (Tungsten Inert Gas), soldadura con electrodo revestido MMA
también denominado GTAW (Gas Tungsten (Manual Metal Arc). Por tanto, la
Arc Welding), es un método de soldadura soldadura TIG puede emplearse
por fusión en el cual se utiliza un puntualmente en los procesos de
electrodo de tungsteno no consumible. reparación.
Tanto el electrodo como el arco y el baño
de fusión son protegidos por una campana Descripción del equipo
de un gas inerte. El equipo de soldadura TIG está
En la actualidad, la soldadura TIG apenas compuesto por una unidad de
se utiliza en la fabricación de la carrocería alimentación, la manguera con la antorcha
del automóvil, pero, cada vez con mayor y un circuito de gas de protección.
CESVIMAP 82
10

2. INTERIOR 82_Maquetación 1 09/01/13 17:29 Página 11
C A R R O C E R Í A
Unidad de alimentación Manguera y antorcha
Cuando el equipo MIG/MAG incorpora A través de la manguera circula la
soldadura TIG, se emplean los mismos corriente de soldadura, el gas de
puntos de conexión que para el electrodo protección y el refrigerante en aquellos
revestido. En estos casos, la soldadura TIG equipos que dispongan de refrigeración,
generalmente es aplicable a la chapa de así como el cableado para el control del
acero, ya que sólo da la posibilidad de pulsador.
soldar en corriente continua. La antorcha está compuesta por los
siguientes elementos:
Conexión de la antorcha TIG
Los equipos específicos TIG ofrecen la
posibilidad de realizar conexión en
corriente continua y en corriente alterna,
Tapa trasera
necesaria esta última para la soldadura Portaelectrodo
TIG de aluminio.
Electrodo
w Panel de mando de un equipo TIG-MMA
Tobera
Difusor de gas
Pulsador
Antorcha
Despiece de la antorcha
CESVIMAP 82
11

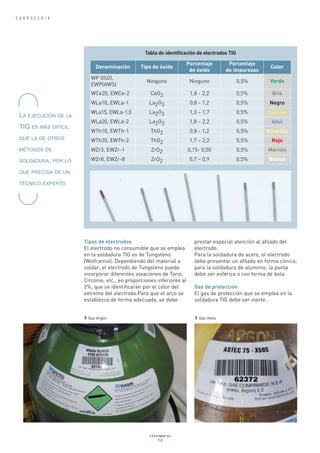

3. INTERIOR 82_Maquetación 1 09/01/13 17:29 Página 12
C A R R O C E R Í A
Tabla de identificación de electrodos TIG
Porcentaje Porcentaje
Denominación Tipo de óxido Color
de óxido de impurezas
WP (ISO),
Ninguno Ninguno 0,5% Verde
EWP(AWS)
WCe20, EWCe-2 CeO2 1,8 - 2,2 0,5% Gris
WLa10, EWLa-1 La2O3 0,8 - 1,2 0,5% Negro
WLa15, EWLa-1,5 La2O3 1,3 – 1,7 0,5% Dorado
LA EJECUCIÓN DE LA
WLa20, EWLa-2 La2O3 1,8 – 2,2 0,5% Azul
TIG ES MÁS DIFÍCIL
WTh10, EWTh-1 ThO2 0,8 - 1,2 0,5% Amarillo
QUE LA DE OTROS WTh20, EWTh-2 ThO2 1,7 – 2,2 0,5% Rojo
MÉTODOS DE WZr3, EWZr-1 ZrO2 0,15- 0,50 0,5% Marrón
SOLDADURA, POR LO WZr8, EWZr-8 ZrO2 0,7 – 0,9 0,5% Blanco
QUE PRECISA DE UN
TÉCNICO EXPERTO
Tipos de electrodos prestar especial atención al afilado del
El electrodo no consumible que se emplea electrodo.
en la soldadura TIG es de Tungsteno Para la soldadura de acero, el electrodo
(Wolframio). Dependiendo del material a debe presentar un afilado en forma cónica;
soldar, el electrodo de Tungsteno puede para la soldadura de aluminio, la punta
incorporar diferentes aleaciones de Torio, debe ser esférica o con forma de bola.
Circonio, etc., en proporciones inferiores al
2%, que se identificarán por el color del Gas de protección
extremo del electrodo.Para que el arco se El gas de protección que se emplea en la
establezca de forma adecuada, se debe soldadura TIG debe ser inerte.
w Gas Argón w Gas Helio
CESVIMAP 82
12

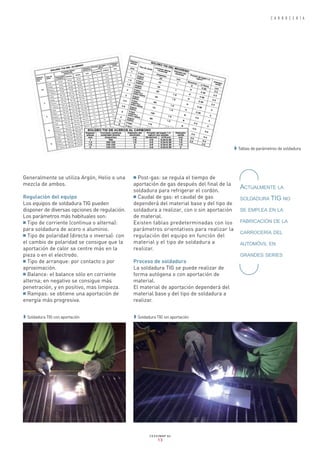

4. INTERIOR 82_Maquetación 1 09/01/13 17:29 Página 13
C A R R O C E R Í A
w Tablas de parámetros de soldadura
Generalmente se utiliza Argón, Helio o una ■ Post-gas: se regula el tiempo de
mezcla de ambos. aportación de gas después del final de la
soldadura para refrigerar el cordón.
ACTUALMENTE LA
Regulación del equipo ■ Caudal de gas: el caudal de gas
SOLDADURA TIG NO
Los equipos de soldadura TIG pueden dependerá del material base y del tipo de
disponer de diversas opciones de regulación. soldadura a realizar, con o sin aportación SE EMPLEA EN LA
Los parámetros más habituales son: de material.
■ Tipo de corriente (continua o alterna): Existen tablas predeterminadas con los FABRICACIÓN DE LA
para soldadura de acero o aluminio. parámetros orientativos para realizar la
CARROCERÍA DEL
■ Tipo de polaridad (directa o inversa): con regulación del equipo en función del
el cambio de polaridad se consigue que la material y el tipo de soldadura a AUTOMÓVIL EN
aportación de calor se centre más en la realizar.
pieza o en el electrodo. GRANDES SERIES
■ Tipo de arranque: por contacto o por Proceso de soldadura
aproximación. La soldadura TIG se puede realizar de
■ Balance: el balance sólo en corriente forma autógena o con aportación de
alterna; en negativo se consigue más material.
penetración, y en positivo, mas limpieza. El material de aportación dependerá del
■ Rampas: se obtiene una aportación de material base y del tipo de soldadura a
energía más progresiva. realizar.
w Soldadura TIG con aportación w Soldadura TIG sin aportación
CESVIMAP 82
13

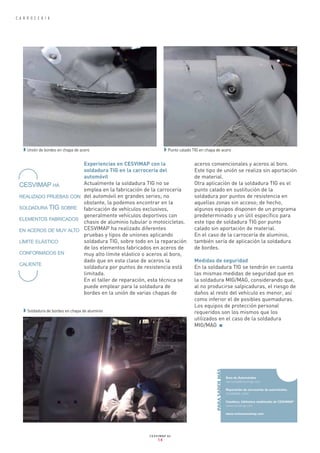

5. INTERIOR 82_Maquetación 1 09/01/13 17:29 Página 14
C A R R O C E R Í A
w Unión de bordes en chapa de acero w Punto calado TIG en chapa de acero
Experiencias en CESVIMAP con la aceros convencionales y aceros al boro.
soldadura TIG en la carrocería del Este tipo de unión se realiza sin aportación
automóvil de material.
CESVIMAP HA Actualmente la soldadura TIG no se Otra aplicación de la soldadura TIG es el
emplea en la fabricación de la carrocería punto calado en sustitución de la
REALIZADO PRUEBAS CON del automóvil en grandes series; no soldadura por puntos de resistencia en
obstante, la podemos encontrar en la aquellas zonas sin acceso; de hecho,
SOLDADURA TIG SOBRE fabricación de vehículos exclusivos, algunos equipos disponen de un programa
generalmente vehículos deportivos con predeterminado y un útil específico para
ELEMENTOS FABRICADOS
chasis de aluminio tubular o motocicletas. este tipo de soldadura TIG por punto
EN ACEROS DE MUY ALTO CESVIMAP ha realizado diferentes calado sin aportación de material.
pruebas y tipos de uniones aplicando En el caso de la carrocería de aluminio,
LÍMITE ELÁSTICO soldadura TIG, sobre todo en la reparación también sería de aplicación la soldadura
de los elementos fabricados en aceros de de bordes.
CONFORMADOS EN muy alto límite elástico o aceros al boro,
dado que en esta clase de aceros la Medidas de seguridad
CALIENTE
soldadura por puntos de resistencia está En la soldadura TIG se tendrán en cuenta
limitada. las mismas medidas de seguridad que en
En el taller de reparación, esta técnica se la soldadura MIG/MAG, considerando que,
puede emplear para la soldadura de al no producirse salpicaduras, el riesgo de
bordes en la unión de varias chapas de daños al resto del vehículo es menor, así
como inferior el de posibles quemaduras.
Los equipos de protección personal
w Soldadura de bordes en chapa de aluminio requeridos son los mismos que los
utilizados en el caso de la soldadura
MIG/MAG ■
PARA SABER MÁS
Área de Automóviles
carroceria@cesvimap.com
Reparación de carrocerías de automóviles.
CESVIMAP, 2009
Cesviteca, biblioteca multimedia de CESVIMAP
www.cesvimap.com
www.revistacesvimap.com
