El documento describe los principios y técnicas de la radiografía dental, incluyendo la técnica de bisectriz de ángulo, métodos para estabilizar la película, angulaciones recomendadas para diferentes regiones dentales, y los pasos del procedimiento radiográfico.

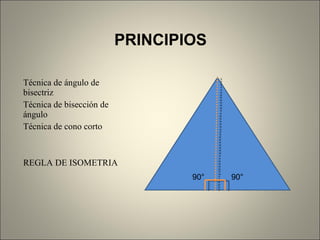

2. PRINCIPIOS Técnica de ángulo de bisectriz Técnica de bisección de ángulo Técnica de cono corto REGLA DE ISOMETRIA 90° 90°

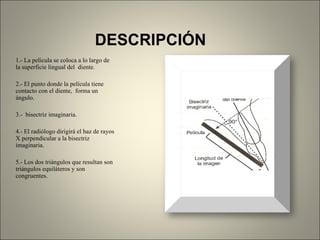

3. DESCRIPCIÓN 1.- La película se coloca a lo largo de la superficie lingual del diente. 2.- El punto donde la película tiene contacto con el diente, forma un ángulo. 3.- bisectriz imaginaria. 4.- El radiólogo dirigirá el haz de rayos X perpendicular a la bisectriz imaginaria. 5.- Los dos triángulos que resultan son triángulos equiláteros y son congruentes.

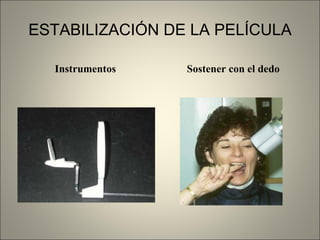

4. ESTABILIZACIÓN DE LA PELÍCULA Instrumentos Sostener con el dedo

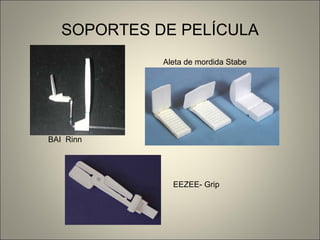

5. SOPORTES DE PELÍCULA BAI Rinn Aleta de mordida Stabe EEZEE- Grip

6. SOSTENER CON EL DEDO

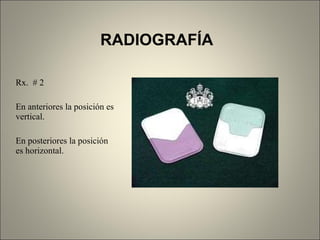

7. RADIOGRAFÍA Rx. # 2 En anteriores la posición es vertical. En posteriores la posición es horizontal.

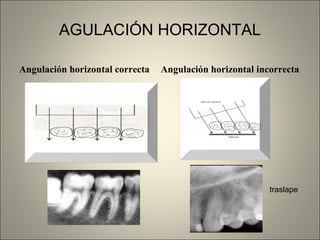

8. AGULACIÓN HORIZONTAL Angulación horizontal correcta Angulación horizontal incorrecta traslape

9. ANGULACIÓN VERTICAL Angulación vertical correcta Angulación vertical incorrecta Acortamiento Elongación

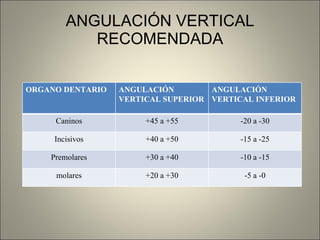

10. ANGULACIÓN VERTICAL RECOMENDADA ORGANO DENTARIO ANGULACIÓN VERTICAL SUPERIOR ANGULACIÓN VERTICAL INFERIOR Caninos +45 a +55 -20 a -30 Incisivos +40 a +50 -15 a -25 Premolares +30 a +40 -10 a -15 molares +20 a +30 -5 a -0

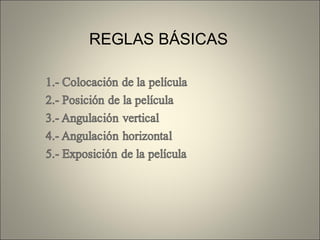

11. REGLAS BÁSICAS

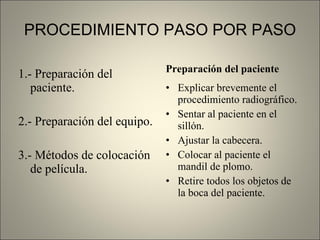

12. PROCEDIMIENTO PASO POR PASO 1.- Preparación del paciente. 2.- Preparación del equipo. 3.- Métodos de colocación de película. Preparación del paciente Explicar brevemente el procedimiento radiográfico. Sentar al paciente en el sillón. Ajustar la cabecera. Colocar al paciente el mandil de plomo. Retire todos los objetos de la boca del paciente.

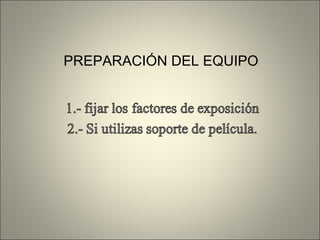

13. PREPARACIÓN DEL EQUIPO

14. SECUENCIA DE EXPOSICIÓN Anteriores 1.- canino superior derecho 2.- incisivos superiores 3.- canino izquierdo 4.- canino inferiores izquierdo 5.- incisivos inferiores 6.- canino derecho Posteriores 1.- hemiarcada superior derecha; primero premolares y después molares. 2.- hemiarcada inferior derecha. 3.- hemiarcada superior izquierda. 4.- hemiarcada inferior izquierda.

15. COLOCACIÓN DE LA PELÍCULA

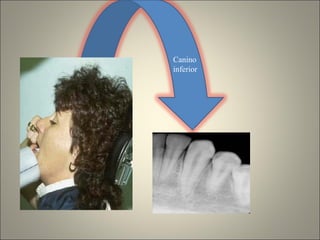

17. Canino inferior

18. Centrales inferiores

20. Molares superiores

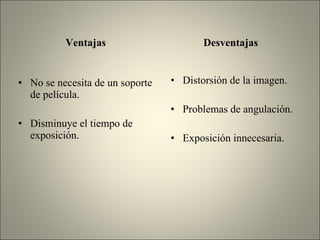

23. Ventajas No se necesita de un soporte de película. Disminuye el tiempo de exposición. Desventajas Distorsión de la imagen. Problemas de angulación. Exposición innecesaria.

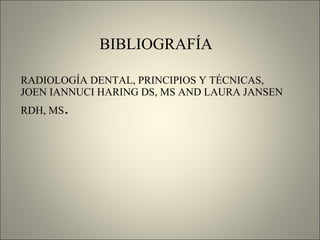

24. RADIOLOGÍA DENTAL, PRINCIPIOS Y TÉCNICAS, JOEN IANNUCI HARING DS, MS AND LAURA JANSEN RDH, MS . BIBLIOGRAFÍA
