1. Distribuidor Autorizado
El Escáner
Completo
Gasolina y
Diésel
Ahora tambien disponible en
versiones tablet F6 y F7
para
vehículos
ACTUALIZACIÓN
2 Años
GRATIS
1 AÑO DE
GARANTÍA
Puerto USBProcesador Intel Quad Core
de 1.33-1.86 GHz; Memorias
RAM 2GB y ROM 32GB
Android
Batería p/8 hrs WiFi 802.11 BlueTooth
BT 4.0
TF CardTeamViewerHDMISensor de
Movimiento
Micrófono
y Bocina
Frontal de 2.0MP,
con indicador
y Trasera de 5.0MP
Pantalla de 8” a Color

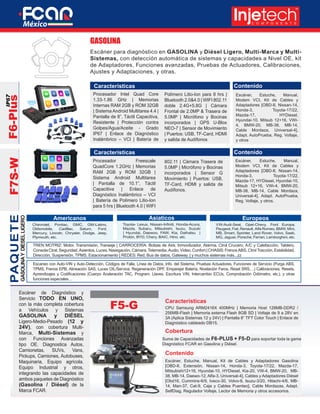

2. Escáner para diagnóstico en GASOLINA y Diésel Ligero, Multi-Marca y Multi-
Sistemas, con detección automática de sistemas y capacidades a Nivel OE, kit
de Adaptadores, Funciones avanzadas, Pruebas de Actuadores, Calibraciones,
Ajustes y Adaptaciones, y otras.
Características
Características
Contenido
Contenido
Americanos
Chevrolet, Pontiac, GMC, GM-Latino,
Oldsmobile, Cadillac, Saturn, Ford,
Mercury, Lincoln, Chrysler, Dodge, Jeep,
Plymouth, etc.
TREN MOTRIZ: Motor, Transmisión, Transeje | CARROCERÍA: Bolsas de Aire, Inmovilizador, Alarma, Ctrol Crucero, A/C y Calefacción, Tablero,
ConsolaCtral,Seguridad,Asientos,Luces,Navegación,Cámara,Telemedia,Audio,Video,Confort|CHASIS:FrenosABS,CtrolTracción,Estabilidad,
Dirección, Suspensión, TPMS, Estacionamiento | REDES: Red, Bus de datos, Gateway, | y muchos sistemas más...zz
Escaneo con Auto-VIN y Auto-Detección, Códigos de Falla, Línea de Datos, Info. del Sistema, Pruebas Actuadores, Funciones de Servicio (Purga ABS,
TPMS, Frenos EPB, Alineación SAS, Luces OIL/Service, Regeneración DPF, Emparejar Batería, Nivelación Faros, Reset SRS,…) Calibraciones, Resets,
Aprendizajes y Codificaciones (Cuerpo Aceleración TAC, Program. Llaves, Escritura VIN, Intercambio ECUs, Comprobación Odómetro, etc.), y otras
funciones especiales…
Asiaticos
Toyota- Lexus, Nissan-Infiniti, Honda-Acura,
Mazda, Subaru, Mitsubishi, Isuzu, Suzuki
| Hyundai, Daewoo, FAW, Kia, Daihatsu |
Protón, BYD, Chery, BAIC, Hino. etc.
Europeos
VW-Audi-Seat, Opel-Chevy, Ford Europa,
Peugeot, Fiat, Renault, Alfa Romeo, BMW, Mini,
MB, Smart, Sprinter, Land Rover, Volvo, Saab,
MG, Jaguar, Porsche, Ferrari, Lamborghini, etc.
GASOLINAYDIESELLIGERO
PAQUETEF6-PlusF7S-W
F5-G
IP67
Procesador Intel Quad Core
1.33-1.86 GHz | Memorias
Internas RAM 2GB y ROM 32GB
| Sistema Android Multitarea 4.4 |
Pantalla de 8”, Táctil Capacitiva,
Resistente | Protección contra
Golpes/Agua/Aceite - Grado
IP67 | Enlace de Diagnóstico
Inalámbrico – VCI | Batería de
Procesador Freescale
QuadCore 1.2GHz | Memorias
RAM 2GB y ROM 32GB |
Sistema Android Multitarea
| Pantalla de 10.1”, Táctil
Capacitiva | Enlace de
Diagnóstico Inalámbrico – VCI
| Batería de Polímero Litio-Ion
para 5 hrs | Bluetooth 4.0 | WIFI
Polímero Litio-Ion para 8 hrs |
Bluetooth 2.0&4.0 | WIFI 802.11
doble 2.4G+5.8G | Cámara
Frontal de 2.0MP & Trasera de
5.0MP | Micrófono y Bocinas
incorporados | GPS U-Blox
NEO-7 | Sensor de Movimiento
| Puertos: USB, TF-Card, HDMI
y salida de Audífonos
Escáner, Estuche, Manual,
Modem VCI, Kit de Cables y
Adaptadores [OBD-II, Nissan-14,
Honda-3, Toyota-17/22,
Mazda-17, HYDiesel,
Hyundai-10, Mitsub 12+16, VWi-
4, BMW-20, MB-38, MB-14,
Cable Mordaza, Universal-4],
Adapt. AutoPrueba, Reg. Voltaje,
y otros
Escáner, Estuche, Manual,
Modem VCI, Kit de Cables y
Adaptadores [OBD-II, Nissan-14,
Honda-3, Toyota-17/22,
Mazda-17, HYDiesel, Hyundai-10,
Mitsub 12+16, VWi-4, BMW-20,
MB-38, MB-14, Cable Mordaza,
Universal-4], Adapt. AutoPrueba,
Reg. Voltaje, y otros.
GASOLINA
802.11 | Cámara Trasera de
5.0MP | Micrófono y Bocinas
incorporados | Sensor G
Movimiento | Puertos: USB,
TF-Card, HDMI y salida de
Audífonos.
Escáner de Diagnóstico y
Servicio TODO EN UNO,
con la más completa cobertura
a Vehículos y Sistemas
GASOLINA y DIÉSEL
Ligero-Medio-Pesado (12 y
24V), con cobertura Multi-
Marca, Multi-Sistemas y
con Funciones Avanzadas
tipo OE. Diagnostica Autos,
Camionetas, SUVs, Vans,
Pickups, Camiones, Autobuses,
Maquinaria, Equipo agrícola,
Equipo Industrial y otros,
integrando las capacidades de
ambos paquetes de Diagnóstico
(Gasolina / Diésel) de la
Marca FCAR.
Contenido
Cobertura
Escáner, Estuche, Manual, Kit de Cables y Adaptadores Gasolina
[OBD-II, Extensión, Nissan-14, Honda-3, Toyota-17/22, Mazda-17,
Mitsubishi12+16, Hyundai-10, HYDiesel, Kia-20, VW-4, BMW-20, MB-
38, MB-14, Daewo-12, Alfa-3, Universal-4], Cables y Adaptadores Diésel
[Obd16, Cummins-6/9, Iveco-30, Volvo-8, Isuzu-3/20, Hitachi-4/6, MB-
14, Man-37, Cat-9, Caja y Cables Puenteo], Cable Mordazas, Adapt.
SelfDiag, Regulador Voltaje, Lector de Memoria y otros accesorios.
Suma de Capacidades de F6-PLUS + F5-D para soportar toda la gama
Diagnóstico FCAR en Gasolina y Diésel.
CPU Samsung ARM2416X 400MHz | Memoria Host 128MB-DDR2 /
256MB-Flash | Memoria externa Flash 8GB SD | Voltaje de 9 a 28V en
3A (Aplica Sistemas 12 y 24V) | Pantalla 8” TFT Color Touch | Enlace de
Diagnóstico cableado DB15.
Características

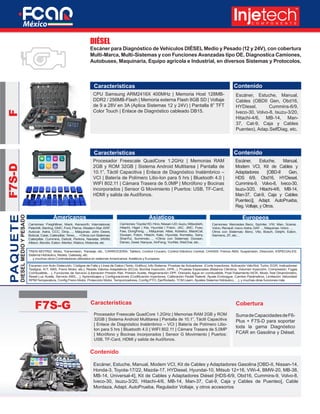

3. Escáner para Diagnóstico de Vehículos DIÉSEL Medio y Pesado (12 y 24V), con cobertura
Multi-Marca, Multi-Sistemas y con Funciones Avanzadas tipo OE. Diagnostica Camiones,
Autobuses, Maquinaria, Equipo agrícola e Industrial, en diversos Sistemas y Protocolos.
Características
Características
Contenido
Contenido
Americanos Asiaticos Europeos
DIESELMEDIOYPESADO
PAQUETEFF7S-D
F7S-G
CPU Samsung ARM2416X 400MHz | Memoria Host 128MB-
DDR2 / 256MB-Flash | Memoria externa Flash 8GB SD | Voltaje
de 9 a 28V en 3A (Aplica Sistemas 12 y 24V) | Pantalla 8” TFT
Color Touch | Enlace de Diagnóstico cableado DB15.
Procesador Freescale QuadCore 1.2GHz | Memorias RAM
2GB y ROM 32GB | Sistema Android Multitarea | Pantalla de
10.1”, Táctil Capacitiva | Enlace de Diagnóstico Inalámbrico –
VCI | Batería de Polímero Litio-Ion para 5 hrs | Bluetooth 4.0 |
WIFI 802.11 | Cámara Trasera de 5.0MP | Micrófono y Bocinas
incorporados | Sensor G Movimiento | Puertos: USB, TF-Card,
HDMI y salida de Audífonos.
Escáner, Estuche, Manual,
Cables (OBDII Gen, Obd16,
HYDiesel, Cummins-6/9,
Iveco-30, Volvo-8, Isuzu-3/20,
Hitachi-4/6, MB-14, Man-
37, Cat-9, Caja y Cables
Puenteo), Adap.SelfDiag, etc.
Escáner, Estuche, Manual,
Modem VCI, Kit de Cables y
Adaptadores [OBD-II Gen,
HDS 6/9, Obd16, HYDiesel,
Cummins-9, Volvo-8, Iveco-30,
Isuzu-3/20, Hitachi-4/6, MB-14,
Man-37, Cat-9, Caja y Cables
Puenteo)], Adapt. AutoPrueba,
Reg. Voltaje, y Otros.
DIÉSEL
Camiones:ToyotaHD,Hino,Nissan-UD,Isuzu,Mitsubishi,
Hitachi, Higer | Kia, Hyundai | Foton, JAC, JMC, Fuso,
Faw, DongFeng…, Máquinas: Atlas, Kobelco, BlackCat,
Doosan, Foton, Hitachi, Kato, Hyundai, Komatsu, Sany,
ShanTui, Sumimoto…, +Otros con Sistemas: Doosan,
Denso, Zexel, Nanyue, XinFeng, YunNei, WeiChai, etc…
TREN MOTRIZ: Motor, Transmisión, Transeje, etc., CARROCERÍA: Tablero, Control Crucero, Control Eléctrico Central, CHASIS: Frenos ABS, Suspensión, Dirección, ESPECIALES:
Sistema Hidráulico, Redes, Gateway, etc.
… y muchos otros Controladores utilizados en sistemas Americanos, Asiáticos y Europeos.
Escaneo con Auto-Detección, Códigos de Falla y Línea de Datos (Texto, Gráfico), Info Sistema, Pruebas de Actuadores (Corte Inyectores, Activación Válv/Sol, Turbo, EGR, Indicadores/
Testigos, A/T, ABS, Freno Motor, etc.), Resets Valores Adaptativos (ECUs, Bomba Inyección, DPR,..), Pruebas Especiales (Balance Cilindros, Volumen Inyección, Compresión, Fugas
Combustible,…), Funciones de Servicio (Liberación Presión Riel, Presión Aceite, Regeneración DPF, Drenado Agua en combustible, Post-Tratamiento NOX, Modo Test Dinamómetro,
Reset Luz Aceite, Servicio ABS,…), Aprendizajes y Configuraciones (Codificación Inyectores, Calibración Pedal/ Ralenti, Ajuste Embrague, Cambio Parámetros, Limitación Velocidad/
RPM/Temperatura, Config Freno Motor, Protección Motor, Temporizadores, Config PTO, Eje/Rodado, TCM Learn, Ajustes Sistema Hidráulico,….), y muchas otras funciones más
Camiones: Freightliner, Mack, Kenworth, International,
Peterbilt, Sterling, GMC, Ford, Pierce, Western Star, ERF,
Autocar, Astra, CCC, Dina,…, Máquinas: John Deere,
Bobcat, Case, Caterpillar, Terex,… +Otros con Sistemas:
Caterpillar, Cummins, Detroit, Perkins, Navistar, MWM,
Allison, Bendix, Eaton, Meritor, Wabco, Motorola, etc
Camiones: Mercedes Benz, Sprinter, VW, Man, Scania,
Volvo, Renault, Iveco-Astra, DAF…, Máquinas: Volvo…,
Otros con Sistemas: Benz, Vito, Bosch, Delphi, Eaton,
Siemens, ZF, etc…
CoberturaCaracterísticas
Contenido
Procesador Freescale QuadCore 1.2GHz | Memorias RAM 2GB y ROM
32GB | Sistema Android Multitarea | Pantalla de 10.1”, Táctil Capacitiva
| Enlace de Diagnóstico Inalámbrico – VCI | Batería de Polímero Litio-
Ion para 5 hrs | Bluetooth 4.0 | WIFI 802.11 | Cámara Trasera de 5.0MP
| Micrófono y Bocinas incorporados | Sensor G Movimiento | Puertos:
USB, TF-Card, HDMI y salida de Audífonos.
Escáner, Estuche, Manual, Modem VCI, Kit de Cables y Adaptadores Gasolina [OBD-II, Nissan-14,
Honda-3, Toyota-17/22, Mazda-17, HYDiesel, Hyundai-10, Mitsub 12+16, VWi-4, BMW-20, MB-38,
MB-14, Universal-4], Kit de Cables y Adaptadores Diésel [HDS-6/9, Obd16, Cummins-9, Volvo-8,
Iveco-30, Isuzu-3/20, Hitachi-4/6, MB-14, Man-37, Cat-9, Caja y Cables de Puenteo], Cable
Mordaza, Adapt. AutoPrueba, Regulador Voltaje, y otros accesorios
SumadeCapacidadesdeF6-
Plus + F7S-D para soportar
toda la gama Diagnóstico
FCAR en Gasolina y Diésel.

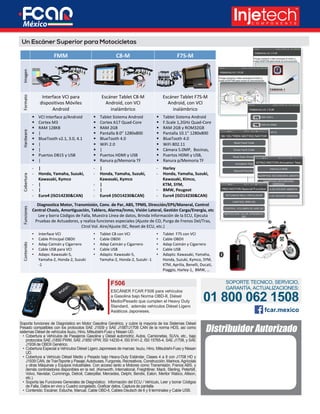

4. Soporta funciones de Diagnóstico en Motor Gasolina Genérico, y cubre la mayoría de los Sistemas Diésel
Pesado compatibles con los protocolos SAE J1939 y SAE J1587/J1708 CAN de la norma HDS, así como
sistemas Diésel de vehículos Isuzu, Hino, Mitsubishi-Fuso y Nissan UD.
• Cobertura a Vehículos de Pasajeros Gasolina y Diésel automotriz, Autos, Camionetas, SUVs, etc., bajo
protocolos SAE J1850 PWM, SAE J1850 VPW, IS0 14230-4, IS0 9141-2, IS0 15765-4, SAE J1708, y SAE
J1939 de OBDII Genérico.
• Cobertura Especial a Vehículos Diésel Ligero Japoneses de marcas: Isuzu, Hino, Mitsubishi-Fuso y Nissan
UD.
• Cobertura a Vehículo Diésel Medio y Pesado bajo Heavy-Duty Estándar, Clases 4 a 8 con J1708 HD y
J1939 CAN, de TranTsporte y Pasaje;Autobuses, Furgones, Recreativos, Construcción, Marinos,Agrícolas
y otras Máquinas y Equipos industriales. Con acceso tanto a Motores como Transmisión, Frenos ABS, y
demás controladores disponibles en la red. (Kenworth, International, Freightliner, Mack, Sterling, Peterbilt,
Volvo, Navistar, Cummings, Detroit, Caterpillar, Mercedes, Delphi, Bendix, Eaton, Meritor Wabco, Allison,
etc.).
• Soporta las Funciones Generales de Diagnóstico: Información del ECU / Vehículo, Leer y borrar Códigos
de Falla, Datos en vivo y Cuadro congelado, Graficar datos, Captura de pantalla.
• Contenido: Escáner, Estuche, Manual, Cable OBD-II, Cables Deutsch de 6 y 9 terminales y Cable USB.
F506
ESCÁNER FCAR F506 para vehículos
a Gasolina bajo Norma OBD-II, Diésel
Medio/Pesado que cumplen el Heavy Duty
Standard, además vehículos Diésel Ligero
Asiáticos Japoneses.
SOPORTE TECNICO, SERVICIO,
GARANTÍA, ACTUALIZACIONES:
01 800 062 1508
Distribuidor Autorizado
fcar.mexico
Paso 1. Seleccione el Software: Tablet Maxisys ADAS o Paquete Software ADASUn Escáner Superior para Motocicletas
FMM C8-M F7S-M
Imagen
Formato
Interface VCI para
dispositivos Móviles
Android
Escáner Tablet C8-M
Android, con VCI
inalámbrico
Escáner Tablet F7S-M
Android, con VCI
inalámbrico
Hardware
§ VCI Interface p/Android
§ Cortex M3
§ RAM 128KB
§ |
§ BlueTooth v2.1, 3.0, 4.1
§ |
§ |
§ Puertos DB15 y USB
§ |
§ Tablet Sistema Android
§ Cortex A17 Quad-Core
§ RAM 2GB
§ Pantalla 8.0” 1280x800
§ BlueTooth 4.0
§ WiFi 2.0
§ |
§ Puertos HDMI y USB
§ Ranura p/Memoria TF
§ Tablet Sistema Android
§ F.Scale 1,2GHz Quad-Core
§ RAM 2GB y ROM32GB
§ Pantalla 10.1” 1280x800
§ BlueTooth 4.0
§ WiFi 802.11
§ Cámara 5.0MP, Bocinas,
§ Puertos HDMI y USB,
§ Ranura p/Memoria TF
Cobertura
- |
- Honda, Yamaha, Suzuki,
Kawasaki, Kymco
- |
- |
- Euro4 (ISO14230&CAN)
- |
- Honda, Yamaha, Suzuki,
Kawasaki, Kymco
- |
- |
- Euro4 (ISO14230&CAN)
- Harley
- Honda, Yamaha, Suzuki,
Kawasaki, Kimco,
KTM, SYM,
- BMW, Peugeot
- Euro4 (ISO14230&CAN)
Funciones
Diagnostica Motor, Transmisión, Conv. de Par, ABS, TPMS, Dirección/EPS/Maneral, Control
Central Chasis, Amortiguación, Tablero, Alarma/Inmo, Visión Lateral, Gestión Carga/Energía, etc
Lee y borra Códigos de Falla, Muestra Línea de datos, Brinda Información de la ECU, Ejecuta
Pruebas de Actuadores, y realiza funciones especiales (Ajuste de CO, Purga de Frenos Del/Tras,
Ctrol Vol. Aire/Ajuste ISC, Reset de ECU, etc.)
Contenido
• Interface VCI
• Cable Principal OBDII
• Adap Caimán y Cigarrero
• Cable USB para VCI
• Adaps: Kawasaki-5,
Yamaha-2, Honda-2, Suzuki
-1
• Tablet C8 con VCI
• Cable OBDII
• Adap Caimán y Cigarrero
• Cable USB
• Adapts: Kawasaki-5,
Yamaha-2, Honda-2, Suzuki -1
• Tablet F7S con VCI
• Cable OBDII
• Adap Caimán y Cigarrero
• Cable USB
• Adapts: Kawasaki, Yamaha,
Honda, Suzuki, Kymco, SYM,
KTM, Aprilia, Benelli, Ducati,
Piaggio, Harley-1, BMW, …
