La ficha ambiental para la estación base celular 'Bellavista - Calderón' busca evaluar y gestionar los impactos ambientales derivados de su construcción, operación y cierre. El proyecto, elaborado por Telefónica, cumple con la normativa ambiental ecuatoriana y se someterá a consulta pública para garantizar la participación ciudadana. Los resultados indican que los impactos son manejables y que se pueden mitigar a través de un plan de manejo ambiental adecuado.

1. FICHA AMBIENTAL
(BORRADOR)
ESTACIÓN BASE CELULAR “BELLAVISTA CALDERÓN”
Preparado por:
ING. MIGUEL CANDO CAJAS MSC
Diciembre, 2011

2. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN

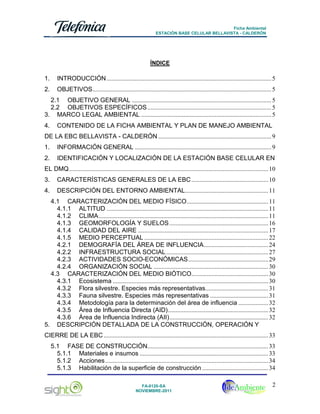

ÍNDICE
1.
INTRODUCCIÓN ......................................................................................................... 5
2.
OBJETIVOS .................................................................................................................. 5
2.1 OBJETIVO GENERAL ......................................................................................... 5
2.2 OBJETIVOS ESPECÍFICOS ............................................................................... 5
3. MARCO LEGAL AMBIENTAL ................................................................................... 5
4.
CONTENIDO DE LA FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL
DE LA EBC BELLAVISTA - CALDERÓN ........................................................................ 9
1.
INFORMACIÓN GENERAL ....................................................................................... 9
2.
IDENTIFICACIÓN Y LOCALIZACIÓN DE LA ESTACIÓN BASE CELULAR EN
EL DMQ ............................................................................................................................... 10
3.
CARACTERÍSTICAS GENERALES DE LA EBC ................................................. 10
4.
DESCRIPCIÓN DEL ENTORNO AMBIENTAL..................................................... 11
4.1 CARACTERIZACIÓN DEL MEDIO FÍSICO .................................................... 11
4.1.1 ALTITUD ....................................................................................................... 11

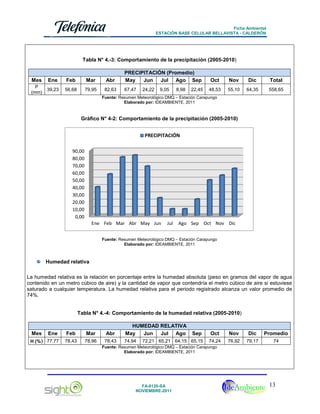

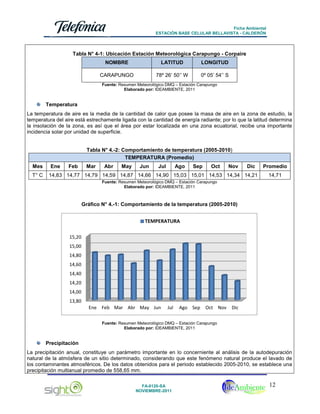

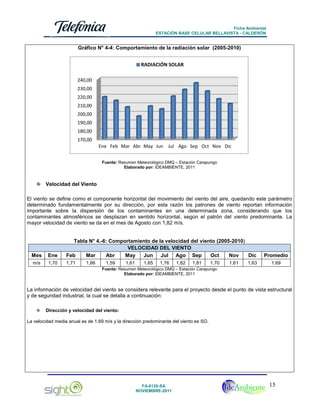

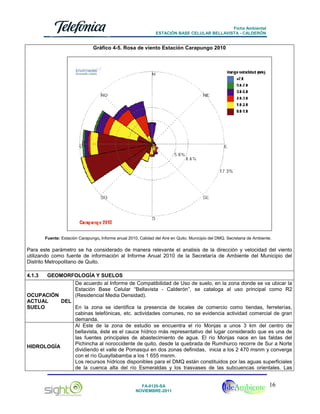

4.1.2 CLIMA ............................................................................................................ 11
4.1.3 GEOMORFOLOGÍA Y SUELOS ............................................................... 16

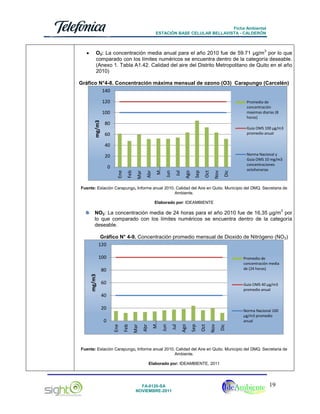

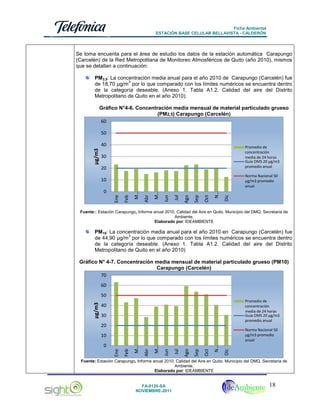

4.1.4 CALIDAD DEL AIRE ................................................................................... 17
4.1.5 MEDIO PERCEPTUAL ............................................................................... 22
4.2.1 DEMOGRAFÍA DEL ÁREA DE INFLUENCIA ......................................... 24
4.2.2 INFRAESTRUCTURA SOCIAL ................................................................. 27
4.2.3 ACTIVIDADES SOCIO-ECONÓMICAS ................................................... 29
4.2.4 ORGANIZACIÓN SOCIAL ......................................................................... 30
4.3 CARACTERIZACIÓN DEL MEDIO BIÓTICO................................................. 30
4.3.1 Ecosistema ................................................................................................... 30
4.3.2 Flora silvestre. Especies más representativas ........................................ 31
4.3.3 Fauna silvestre. Especies más representativas ..................................... 31

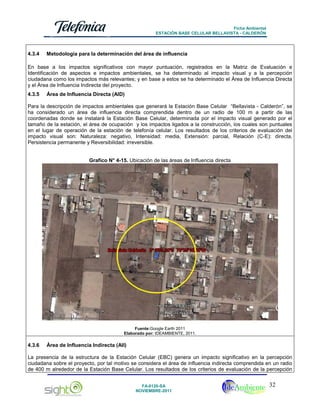

4.3.4 Metodología para la determinación del área de influencia ................... 32
4.3.5 Área de Influencia Directa (AID) ................................................................ 32
4.3.6 Área de Influencia Indirecta (AII) ............................................................... 32
5. DESCRIPCIÓN DETALLADA DE LA CONSTRUCCIÓN, OPERACIÓN Y
CIERRE DE LA EBC ......................................................................................................... 33
5.1 FASE DE CONSTRUCCIÓN............................................................................. 33
5.1.1 Materiales e insumos .................................................................................. 33

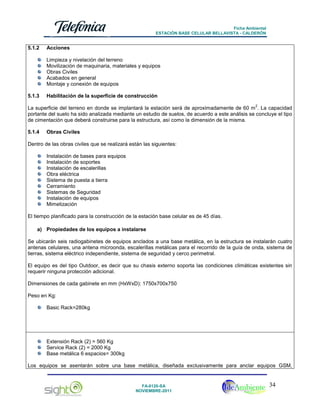

5.1.2 Acciones ........................................................................................................ 34
5.1.3 Habilitación de la superficie de construcción .......................................... 34
FA-0120-SA
NOVIEMBRE-2011
2

3. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
5.1.4 Obras Civiles ................................................................................................ 34
5.1.5 Construcción del sistema depuesta a tierra ............................................ 36
5.2 FASE DE OPERACIÓN ..................................................................................... 36
5.2.1 Materiales e insumos .................................................................................. 37
5.2.2 Funcionamiento de la estación base celular ........................................... 37
5.2.3 Acciones ........................................................................................................ 37

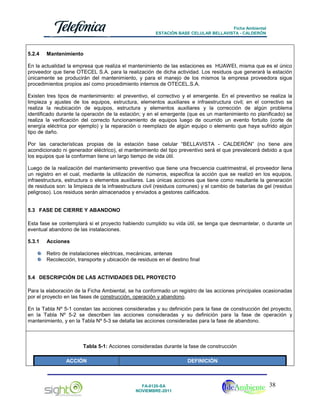

5.2.4 Mantenimiento .............................................................................................. 38
5.3 FASE DE CIERRE Y ABANDONO .................................................................. 38
5.3.1 Acciones ........................................................................................................ 38
5.4 DESCRIPCIÓN DE LAS ACTIVIDADES DEL PROYECTO ........................ 38
6 EVALUACIÓN DE IMPACTOS AMBIENTALES................................................... 39
6.1 METODOLOGÍA PARA LA IDENTIFICACIÓN Y EVALUACIÓN DE
IMPACTOS AMBIENTALES ........................................................................................ 39

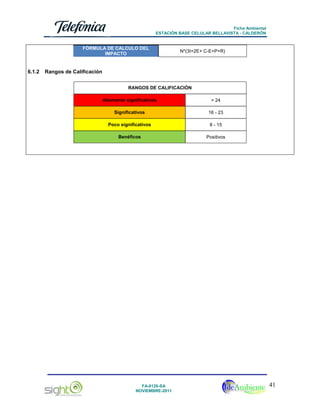

6.1.1 Fórmula de Cálculo ..................................................................................... 40
6.1.2 Rangos de Calificación ............................................................................... 41
6.1.3 MATRICES DE IDENTIFICACIÓN Y EVALUACIÓN DE ASPECTOS
E IMPACTOS AMBIENTALES ................................................................................ 42

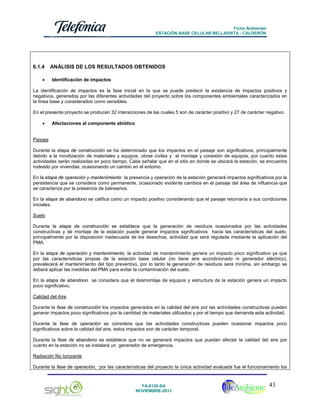

6.1.4 ANÁLISIS DE LOS RESULTADOS OBTENIDOS ................................. 43
6.2 ANÁLISIS DE RIESGOS NATURALES Y SITUACIONES
OPERACIONALES ........................................................................................................ 44

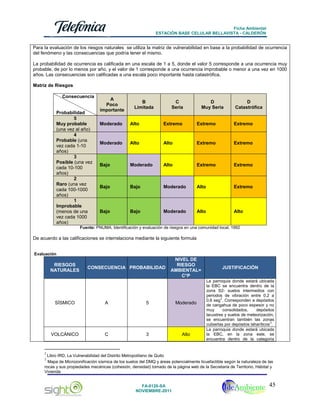

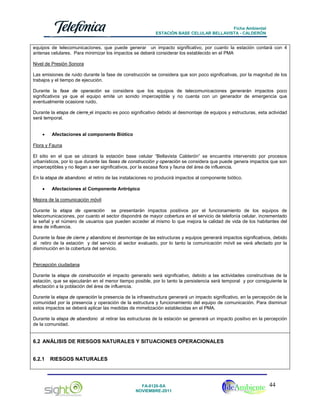

6.2.1 RIESGOS NATURALES ............................................................................. 44
6.2.2 RIESGOS OPERACIONALES................................................................... 46

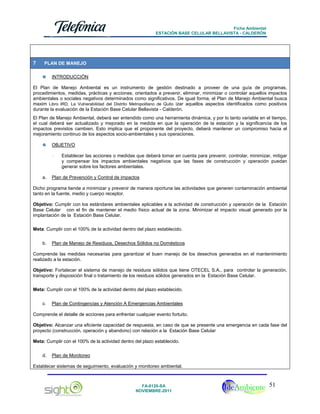

7 PLAN DE MANEJO ................................................................................................... 51
a.
Plan de Prevención y Control de impactos ..................................................... 51
b.
Plan de Manejo de Residuos, Desechos Sólidos no Domésticos............... 51
c. Plan de Contingencias y Atención A Emergencias Ambientales .................... 51
d.

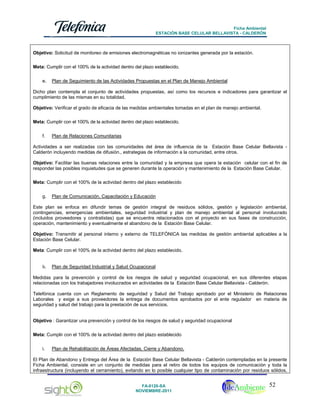

Plan de Monitoreo ............................................................................................... 51
e.
Plan de Seguimiento de las Actividades Propuestas en el Plan de Manejo
Ambiental ........................................................................................................................ 52
f. Plan de Relaciones Comunitarias ........................................................................ 52
g.
Plan de Comunicación, Capacitación y Educación ....................................... 52
h. Plan de Seguridad Industrial y Salud Ocupacional ........................................... 52
i. Plan de Rehabilitación de Áreas Afectadas, Cierre y Abandono.................... 52

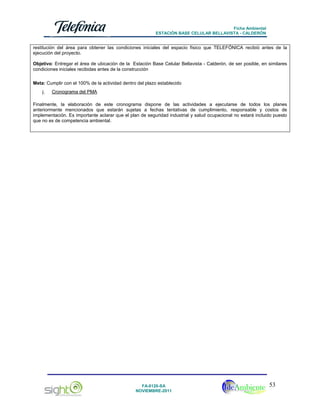

j. Cronograma del PMA ............................................................................................. 53

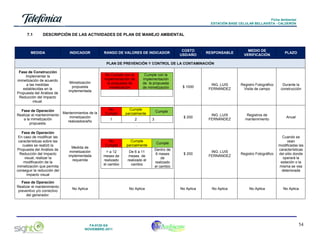

7.1 DESCRIPCIÓN DE LAS ACTIVIDADES DE PLAN DE MANEJO
AMBIENTAL ................................................................................................................... 54

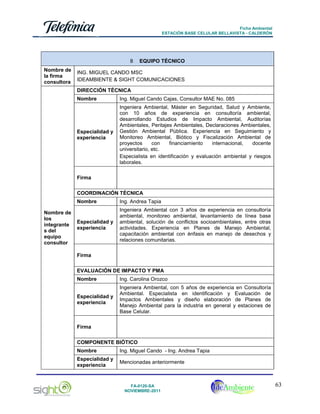

8 EQUIPO TÉCNICO ................................................................................................... 63
9
BIBLIOGRAFÍA .......................................................................................................... 64
FA-0120-SA
NOVIEMBRE-2011
3

4. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN

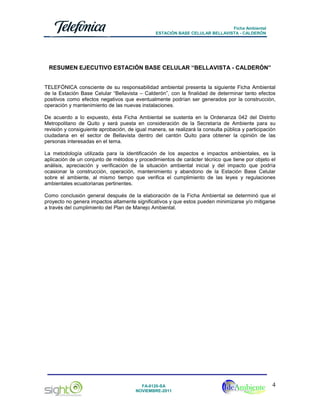

RESUMEN EJECUTIVO ESTACIÓN BASE CELULAR “BELLAVISTA - CALDERÓN”
TELEFÓNICA consciente de su responsabilidad ambiental presenta la siguiente Ficha Ambiental
de la Estación Base Celular “Bellavista – Calderón”, con la finalidad de determinar tanto efectos
positivos como efectos negativos que eventualmente podrían ser generados por la construcción,
operación y mantenimiento de las nuevas instalaciones.
De acuerdo a lo expuesto, ésta Ficha Ambiental se sustenta en la Ordenanza 042 del Distrito
Metropolitano de Quito y será puesta en consideración de la Secretaría de Ambiente para su
revisión y consiguiente aprobación, de igual manera, se realizará la consulta pública y participación
ciudadana en el sector de Bellavista dentro del cantón Quito para obtener la opinión de las
personas interesadas en el tema.
La metodología utilizada para la identificación de los aspectos e impactos ambientales, es la
aplicación de un conjunto de métodos y procedimientos de carácter técnico que tiene por objeto el
análisis, apreciación y verificación de la situación ambiental inicial y del impacto que podría
ocasionar la construcción, operación, mantenimiento y abandono de la Estación Base Celular
sobre el ambiente, al mismo tiempo que verifica el cumplimiento de las leyes y regulaciones
ambientales ecuatorianas pertinentes.
Como conclusión general después de la elaboración de la Ficha Ambiental se determinó que el
proyecto no genera impactos altamente significativos y que estos pueden minimizarse y/o mitigarse
a través del cumplimiento del Plan de Manejo Ambiental.
FA-0120-SA
NOVIEMBRE-2011
4

5. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
1.
INTRODUCCIÓN
La empresa TELEFÓNICA, cuenta con normas y procedimientos de calidad y maneja principios de
Gestión Ambiental, para cumplir con las disposiciones ambientales vigentes en el país y con el fin
de lograr el éxito empresarial en la Estación Base Celular (EBC) Bellavista - Calderón, ubicada en
la Parroquia Calderón (Carapungo), Distrito Metropolitano de Quito, cuyo objetivo principal es
mejorar los niveles de señal y calidad del servicio en la zona de influencia.
En este contexto se presenta la Ficha Ambiental, con la finalidad de cumplir con lo establecido en
la Ordenanza Metropolitana 042 que regula este tipo de actividades en el DMQ.
La Ficha Ambiental será puesta a consideración de la Secretaria de Ambiente del Distrito
Metropolitano de Quito, para su revisión y aprobación.
2.
OBJETIVOS
2.1 OBJETIVO GENERAL
Elaborar la Ficha Ambiental y Plan de Manejo para la Estación Base Celular Bellavista Calderón, que permita identificar los impactos ambientales y diseñar las respectivas
medidas ambientales.
2.2 OBJETIVOS ESPECÍFICOS
Identificar y evaluar los impactos ambientales generados por la estación.
Identificar los riesgos que las actividades representan para el ambiente, la comunidad local
y el personal involucrado en la operación y mantenimiento.
Diseñar estrategias para viabilizar la solución de los problemas y aspectos prioritarios de
impacto ambiental que se detecten durante la ejecución de la evaluación ambiental,
mediante la elaboración del Plan de Manejo Ambiental.
Aportar a la preservación del ambiente del sector, la seguridad y salud en el área de
influencia de la estación.
3.
MARCO LEGAL AMBIENTAL
Los principales cuerpos legales a los cuales se regirá la Ficha Ambiental serán:
Constitución Política del Ecuador de 2008
Título II. Derechos, Capítulo Segundo. Derechos del Buen Vivir, Sección Segunda Ambiente Sano,
Art. 14 indica: Se reconoce el derecho de la población a vivir en un ambiente sano y
ecológicamente equilibrado, que garantice la sostenibilidad y el buen vivir, sumak kawsay.
Se declara de interés público la preservación del ambiente, la conservación de los ecosistemas, la
biodiversidad y la integridad del patrimonio genético del país, la preservación del daño ambiental y
la recuperación de los espacios naturales degradados.
Art. 15: El estado promoverá, en el sector público y privado, el uso de tecnologías ambientalmente
limpias y de energías alternativas no contaminantes y de bajo impacto.
.
Título VII. Régimen del Buen Vivir, Capítulo Segundo. Biodiversidad y Recursos Naturales, Sección
Primera Naturaleza y Ambiente, Art. 395 al Art. 399. El Estado garantiza un modelo sustentable de
desarrollo, ambientalmente equilibrado y respetuoso de la diversidad cultural... Toda decisión
FA-0120-SA
NOVIEMBRE-2011
5

6. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
estatal que pueda afectar al ambiente deberá ser consultada a la comunidad, a la cual se informará
amplia y oportunamente.
Art. 314: "El Estado será responsable de la provisión de los servicios públicos de agua potable y de
riega, saneamiento, energía eléctrica, telecomunicaciones, vialidad, infraestructuras portuarias y
aeroportuarias, y los demás que determine la ley. El Estado garantizará que los servicios públicos y
su provisión respondan a los principios de obligatoriedad, generalidad, uniformidad, eficiencia,
responsabilidad, universalidad, accesibilidad, regularidad, continuidad y calidad. El Estada
dispondrá que los precios y tarifas de las servicios públicos sean equitativos, y establecerá su
control y regulación";
Ley de Gestión Ambiental (LGA)
La Ley de Gestión Ambiental rige desde el 30 de julio de 1999, y establece un esquema de
administración ambiental por parte del Estado a través de un manejo horizontal presidido por el
Ministerio de Medio Ambiente y conformado por todas las instituciones del estado con competencia
ambiental (Sistema Descentralizado de Gestión Ambiental).
La LGA dispone también la aplicación de varios principios, políticas y herramientas de gestión
ambiental y constituye por lo tanto un instrumento jurídico que delinea el campo de acción del
Estado y de la sociedad civil en materia ambiental. En cuanto a la participación de los particulares
en la protección de sus derechos ambientales, el Título 6 de la Ley declara denunciar la violación
de las normas ambientales.
Ley de Prevención y Control de la Contaminación Ambiental (lPCCA)
La LPCCA fue expedida en 1976. En 1999 mediante la promulgación de la LGA se reformó
íntegramente el marco institucional de la LPCCA que establecía un régimen de gestión ambiental a
través del Comité Interinstitucional de Protección del Ambiente actualmente reemplazado por los
esquemas administrativos creados por la LGA.
Las disposiciones que se mantienen en la LPCCA son las siguientes:
Art. 11. Prohibición de contaminar el aire.
Art. 16. Prohibición de contaminar las aguas.
Art. 20. Prohibición de contaminar los suelos
Ley Orgánica de Salud
Publicada en el Registro Oficial Suplemento 423 de 22 de Diciembre del 2006. Centraliza sus
objetivos en la gestión de la salud pública y tiene algunas disposiciones relativas a la
contaminación ambiental como las siguientes:
Art. 12. Prohibición de contaminar el aire, el suelo y las aguas
Art. 16. Obligación de proteger las fuentes de agua y cuencas hidrográficas
Art. 17. Prohibición de descargar sustancias nocivas al agua
Ley de agua
Codificación 2004 – 016, en el Capítulo II de la Contaminación, Art. 22 se menciona "Prohíbase
toda contaminación de las aguas que afecte a la salud humana o al desarrollo de la flora o de la
fauna".
Los Art. 12, 20 y 21 se refieren a la conservación ya la prevención de la contaminación del agua.
Reglamento a la ley de Gestión para la Prevención y Control de la Contaminación Ambiental
FA-0120-SA
NOVIEMBRE-2011
6

7. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Establece disposiciones relativas a la prevención y control de la contaminación ambiental
regulando la aplicación de las normas técnicas que señalan los límites máximos permisibles de
contaminación ambiental, para los componentes aire, suelo y agua. R.O. 725 – 16 Diciembre, 2002
Texto Unificado de legislación Secundaria del Ministerio del Ambiente,
Referente al Libro VI, de la Calidad Ambiental, R.O. 725 – 16 Diciembre, 2002, en los anexos:
Anexo 1. Norma de Calidad Ambiental y descarga de efluentes: Recurso agua
Anexo 2. Normas de la Calidad Ambiental del Recurso suelo y criterios de remediación para"
suelos contaminados
Anexo 3. Norma de emisiones al aire desde fuentes fijas de combustión
Anexo 4. Norma de calidad del aire
Anexo 5. Límites posibles de nivel de ruido ambiente para fuentes fijas y fuentes móviles.
Anexo 6, Norma de (a calidad ambiental para el manejo y disposición final de desechos sólidos no
peligrosos
Anexo 7. Listado nacional de productos químicos prohibidos, peligrosos y de uso severamente
restringido que se utilicen en el Ecuador
Ley Especial de Telecomunicaciones Reformada
Capítulo I: Disposiciones Fundamentales
Art. 1.- Ámbito de la Ley.- La presente Ley Especial de Telecomunicaciones tiene por objeto
normar en el territorio nacional la instalación, operación, utilización y desarrollo de toda
transmisión, emisión o recepción de signos, señales, imágenes, sonidos e información de cualquier
naturaleza por hilo, radioelectricidad, medios ópticos u otros sistemas electromagnéticos.
Acuerdo Ministerial No. 010 emitido por el Ministerio del Ambiente y publicado el 17 de
Febrero de 2009
Establece lo siguiente:
Art. 1.- Aprobar la Ficha Ambiental y Plan de Manejo Ambiental para Estaciones Radioeléctricas
Fijas de Servicio Móvil Avanzado.
Art. 2.- Aprobar las medidas ambientales específicas de aplicación para estaciones radioeléctricas
fijas de servicio móvil avanzado.
Art. 3.- La aplicación de la Ficha Ambiental y Plan de Manejo Ambiental para Estaciones
Radioeléctricas Fijas de Servicio Móvil Avanzado, es de cumplimiento obligatorio para todas las
empresas operadoras de telefonía móvil del país, en sus etapas de instalación, operación,
mantenimiento y cierre de las estaciones radioeléctricas.
El Ministerio de Ambiente ha categorizado a la industria de telefónica móvil, considerando el bajo
impacto de la operación de las estaciones radioeléctricas fijas de servicio móvil avanzado,
estableciendo como requisitos para esta operación la aprobación de una ficha ambiental y un plan
de manejo ambiental; éstas será de aplicación nacional y deberán ser adoptadas por las
autoridades ambientales acreditadas al SUMA.
Decreto 1040 MAE del Proceso de Participación Ciudadana y Acuerdo 112
Decreto 1040. Este Reglamento regula la aplicación de los artículos 28 y 29 de la Ley de Gestión
Ambiental. Las disposiciones que se encuentren en éste serán los parámetros básicos que deban
acatar todas las instituciones del Estado que integren el Sistema Nacional Descentralizado de
Gestión Ambiental, sus delegatorios y concesionarios.
FA-0120-SA
NOVIEMBRE-2011
7

8. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN

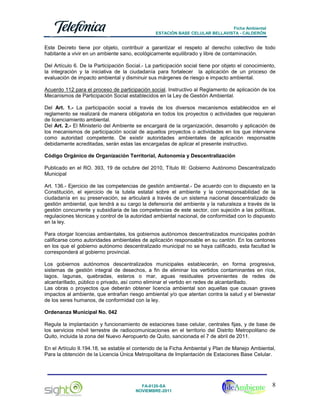

Este Decreto tiene por objeto, contribuir a garantizar el respeto al derecho colectivo de todo
habitante a vivir en un ambiente sano, ecológicamente equilibrado y libre de contaminación.
Del Artículo 6. De la Participación Social.- La participación social tiene por objeto el conocimiento,
la integración y la iniciativa de la ciudadanía para fortalecer la aplicación de un proceso de
evaluación de impacto ambiental y disminuir sus márgenes de riesgo e impacto ambiental.
Acuerdo 112 para el proceso de participación social. Instructivo al Reglamento de aplicación de los
Mecanismos de Participación Social establecidos en la Ley de Gestión Ambiental.
Del Art. 1.- La participación social a través de los diversos mecanismos establecidos en el
reglamento se realizará de manera obligatoria en todos los proyectos o actividades que requieran
de licenciamiento ambiental.
Del Art. 2.- El Ministerio del Ambiente se encargará de la organización, desarrollo y aplicación de
los mecanismos de participación social de aquellos proyectos o actividades en los que interviene
como autoridad competente. De existir autoridades ambientales de aplicación responsable
debidamente acreditadas, serán estas las encargadas de aplicar el presente instructivo.
Código Orgánico de Organización Territorial, Autonomía y Descentralización
Publicado en el RO. 393, 19 de octubre del 2010, Título III: Gobierno Autónomo Descentralizado
Municipal
Art. 136.- Ejercicio de las competencias de gestión ambiental.- De acuerdo con lo dispuesto en la
Constitución, el ejercicio de la tutela estatal sobre el ambiente y la corresponsabilidad de la
ciudadanía en su preservación, se articulará a través de un sistema nacional descentralizado de
gestión ambiental, que tendrá a su cargo la defensoría del ambiente y la naturaleza a través de la
gestión concurrente y subsidiaria de las competencias de este sector, con sujeción a las políticas,
regulaciones técnicas y control de la autoridad ambiental nacional, de conformidad con lo dispuesto
en la ley.
Para otorgar licencias ambientales, los gobiernos autónomos descentralizados municipales podrán
calificarse como autoridades ambientales de aplicación responsable en su cantón. En los cantones
en los que el gobierno autónomo descentralizado municipal no se haya calificado, esta facultad le
corresponderá al gobierno provincial.
Los gobiernos autónomos descentralizados municipales establecerán, en forma progresiva,
sistemas de gestión integral de desechos, a fin de eliminar los vertidos contaminantes en ríos,
lagos, lagunas, quebradas, esteros o mar, aguas residuales provenientes de redes de
alcantarillado, público o privado, así como eliminar el vertido en redes de alcantarillado.
Las obras o proyectos que deberán obtener licencia ambiental son aquellas que causan graves
impactos al ambiente, que entrañan riesgo ambiental y/o que atentan contra la salud y el bienestar
de los seres humanos, de conformidad con la ley.
Ordenanza Municipal No. 042
Regula la implantación y funcionamiento de estaciones base celular, centrales fijas, y de base de
los servicios móvil terrestre de radiocomunicaciones en el territorio del Distrito Metropolitano de
Quito, incluida la zona del Nuevo Aeropuerto de Quito, sancionada el 7 de abril de 2011.
En el Artículo II.194.18, se estable el contenido de la Ficha Ambiental y Plan de Manejo Ambiental,
Para la obtención de la Licencia Única Metropolitana de Implantación de Estaciones Base Celular.
FA-0120-SA
NOVIEMBRE-2011
8

9. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Reglamento de Protección de Emisiones de Radiación No ionizante Generadas por Uso de
Frecuencias del Espectro Radioeléctrico - R.O. No.536 del 3 de marzo del 2005.
El Reglamento de protección de emisiones de radiación no ionizante generadas por uso de
1
fue emitido por el Consejo Nacional de
frecuencias del espectro radioeléctrico
Telecomunicaciones frente a la necesidad de contar con una Norma Técnica de seguridad para el
control de emisiones de radiofrecuencia en estaciones celulares y para la instalación de antenas de
telefonía móvil en el país.
El reglamento tiene por objeto establecer los límites de protección de emisiones de Radiación No
Ionizante, generadas por uso de frecuencias del Espectro Radioeléctrico en Telecomunicaciones,
su monitoreo y control para el efectivo cumplimiento de los límites establecidos. Este régimen de
protección se aplica tanto a la exposición ocupacional como a la exposición poblacional por el uso
de frecuencias del Espectro Radioeléctrico.
Reglamento de Seguridad y Salud de los Trabajadores Mejoramiento Del
Trabajo (DE 2393 RO 565: 17-nov-1986)
Ambiente De
Este reglamento se aplicará a toda actividad laboral puesto que su objetivo es la prevención,
disminución o eliminación de los riesgos de trabajo y el mejoramiento del medio ambiente de
trabajo. Se aplicará también a todas las empresas públicas, según lo prescrito en su artículo 11.
Reglamento Técnico de señalización Colores, Señales y Símbolos de Seguridad: NTE INEN
439: 1984.
Esta norma establece los colores, señales y símbolos de seguridad, con el propósito de prevenir
accidentes y peligros para la integridad física y salud de los trabajadores y personas en general.
Nota Descriptiva No. 304 de la Organización Mundial de la Salud, mayo del 2006
La Organización Mundial de la Salud, determinó que: "considerando los niveles muy bajos de
exposición y los resultados de las investigaciones obtenidas a la fecha, no existen pruebas
científicas convincentes que las débiles señales de las radiofrecuencias emitidas por estaciones
base de redes inalámbricas causan efectos adversos a la salud".
4.
CONTENIDO DE LA FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL DE LA EBC
BELLAVISTA - CALDERÓN
FICHA AMBIENTAL Y PLAN DE MANEJO AMBIENTAL PARA LA IMPLANTACIÓN DE ESTACIONES BASE
CELULAR DEL DISTRITO METROPOLITANO DE QUITO
ESTACIÓN BASE CELULAR “ BELLAVISTA - CALDERÓN ”
1. INFORMACIÓN GENERAL
Número de
Registro
Fecha
2011/12/14
Nombre de la
TELEFÓNICA
operadora
1
Resolución del CONATEL 1, Registro Oficial 536 de 3 de marzo del 2005.
FA-0120-SA
NOVIEMBRE-2011
9

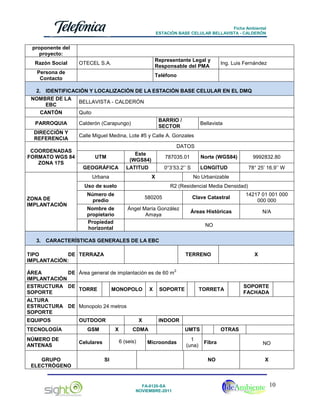

10. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
proponente del
proyecto:
Razón Social
Representante Legal y
Responsable del PMA
OTECEL S.A.
Persona de
Contacto
Ing. Luis Fernández
Teléfono
2. IDENTIFICACIÓN Y LOCALIZACIÓN DE LA ESTACIÓN BASE CELULAR EN EL DMQ
NOMBRE DE LA
EBC
CANTÓN
BELLAVISTA - CALDERÓN
Quito
BARRIO /
SECTOR
PARROQUIA
Calderón (Carapungo)
DIRECCIÓN Y
REFERENCIA
Calle Miguel Medina, Lote #5 y Calle A. Gonzales
COORDENADAS
FORMATO WGS 84
ZONA 17S
DATOS
UTM
GEOGRÁFICA
Este
(WGS84)
LATITUD
787035.01
Norte (WGS84)
0°3’53.2’’ S
LONGITUD
X
Urbana
9992832.80
78° 25’ 16.9’’ W
No Urbanizable
Uso de suelo
ZONA DE
IMPLANTACIÓN
Bellavista
R2 (Residencial Media Densidad)
Número de
predio
580205
14217 01 001 000
000 000
Ángel María González
Amaya
Nombre de
propietario
Propiedad
horizontal
Clave Catastral
Áreas Históricas
N/A
NO
3. CARACTERÍSTICAS GENERALES DE LA EBC
TIPO
DE TERRAZA
IMPLANTACIÓN:
TERRENO
ÁREA
DE Área general de implantación es de 60 m2.
IMPLANTACIÓN
ESTRUCTURA DE
TORRE
MONOPOLO X SOPORTE
SOPORTE
X
TORRETA
SOPORTE
FACHADA
ALTURA
ESTRUCTURA DE Monopolo 24 metros
SOPORTE
EQUIPOS
TECNOLOGÍA
NÚMERO DE
ANTENAS
GRUPO
ELECTRÓGENO
OUTDOOR
GSM
X
X
CDMA
6 (seis)
Celulares
INDOOR
Microondas
UMTS
1
(una)
OTRAS
FA-0120-SA
NOVIEMBRE-2011
NO
NO
SI
Fibra
X
10

11. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
MARCA
Potencia
Calorífica
(Wattios-HPBTU/h)
N/A
GRUPO
ELECTRÓGENO
Horas de
operación
Tipo de
combustible
N/A
Número de Informe de
Medición de Nivel de
Ruido (incluido el
Generador)
N/A
N/A
N/A
DESCRIPCIÓN DEL EMISOR ACÚSTICO
FUENTES
CLIMATIZACIÓN
SI
NO
MARCA
Potencia
Calorífica
(Wattios-HPBTU/h)
N/A
NÚMERO DE
INFORME DE
MEDICIÓN DE
NIVEL DE RUIDO
AMBIENTAL
X
N/A
Tipo de
Refrigerante
N/A
N/A
NÚMERO DE
INFORME DE
MEDICIÓN DE
NIVEL DE RUIDO
N/A
4. DESCRIPCIÓN DEL ENTORNO AMBIENTAL
4.1 CARACTERIZACIÓN DEL MEDIO FÍSICO
Norte
LÍMITES DE PREDIO
Sur
DONDE SE COLOCARÁ
Este
LA ESTACIÓN
Oeste
4.1.1
Calle A. Gonzales
Predio de la familia González Amaya
Calle Miguel Medina
Predio de la familia González Amaya
ALTITUD
La EBC se encuentra a 2746 msnm
4.1.2
CLIMA
El clima de una determinada región se define como el conjunto de características atmosféricas encontradas en
dicha región, incluyendo la temperatura, la precipitación, la humedad, vientos y nubosidad.
La Línea Base Meteorológica ha sido desarrollada sobre la información contenida y disponible en el resumen
meteorológico del DMQ del año 2005 al año 2010 de la Red Metropolitana de Monitoreo Atmosférico de Quito,
Para el análisis climático de la zona del proyecto, se tomó como referencia los datos de la Estación Automática
Carapungo (Informe 2005-2010) por encontrarse más cerca al sitio de instalación.
FA-0120-SA
NOVIEMBRE-2011
11

12. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Tabla N° 4-1: Ubicación Estación Meteorológica Carapungo - Corpaire
NOMBRE
LATITUD
LONGITUD
CARAPUNGO
78º 26’ 50’’ W
0º 05’ 54’’ S
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Temperatura
La temperatura de aire es la media de la cantidad de calor que posee la masa de aire en la zona de estudio, la
temperatura del aire está estrechamente ligada con la cantidad de energía radiante; por lo que la latitud determina
la insolación de la zona, es así que el área por estar localizada en una zona ecuatorial, recibe una importante
incidencia solar por unidad de superficie.
Tabla N° 4.-2: Comportamiento de temperatura (2005-2010)
TEMPERATURA (Promedio)
Mes
T° C
Ene
Feb
Mar
Abr
May
Jun
Jul
Ago
Sep
Oct
Nov
Dic
14,83 14,77 14,79 14,59 14,87 14,66 14,90 15,03 15,01 14,53 14,34 14,21
Promedio
14,71
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Gráfico N° 4.-1: Comportamiento de la temperatura (2005-2010)
TEMPERATURA
15,20
15,00
14,80
14,60
14,40
14,20
14,00
13,80
Ene Feb Mar Abr May Jun
Jul
Ago Sep
Oct Nov
Dic
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Precipitación
La precipitación anual, constituye un parámetro importante en lo concerniente al análisis de la autodepuración
natural de la atmósfera de un sitio determinado, considerando que este fenómeno natural produce el lavado de
los contaminantes atmosféricos. De los datos obtenidos para el periodo establecido 2005-2010, se establece una
precipitación multianual promedio de 558,65 mm.
FA-0120-SA
NOVIEMBRE-2011
12

13. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Tabla N° 4.-3: Comportamiento de la precipitación (2005-2010)
Mes
Ene
Feb
Mar
Abr
PRECIPITACIÓN (Promedio)
May
Jun Jul Ago Sep
P
(mm)
39,23
56,68
79,95
82,63
67,47
24,22
9,05
8,98
22,45
Oct
Nov
Dic
Total
48,53
55,10
64,35
558,65
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Gráfico N° 4-2: Comportamiento de la precipitación (2005-2010)
PRECIPITACIÓN
90,00
80,00
70,00
60,00
50,00
40,00
30,00
20,00
10,00
0,00
Ene Feb Mar Abr May Jun
Jul
Ago Sep Oct Nov Dic
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Humedad relativa
La humedad relativa es la relación en porcentaje entre la humedad absoluta (peso en gramos del vapor de agua
contenido en un metro cúbico de aire) y la cantidad de vapor que contendría el metro cúbico de aire si estuviese
saturado a cualquier temperatura. La humedad relativa para el periodo registrado alcanza un valor promedio de
74%.
Tabla N° 4.-4: Comportamiento de la humedad relativa (2005-2010)
Ene
Feb
Mar
Abr
HUMEDAD RELATIVA
May
Jun Jul Ago
H (%) 77,77
78,43
78,96
78,43
74,94
Mes
Sep
72,21 65,21 64,15 65,15
Oct
Nov
Dic
Promedio
74,24
76,92
79,17
74
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
FA-0120-SA
NOVIEMBRE-2011
13

14. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Gráfico N° 4-3: Comportamiento de la humedad relativa (2005-2010)
HUMEDAD RELATIVA
100,00
80,00
60,00
40,00
20,00
0,00
Ene Feb Mar Abr May Jun
Jul
Ago Sep Oct Nov Dic
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Radiación Solar Global
Radiación solar es el conjunto de radiaciones electromagnéticas emitidas por el Sol. El Sol se comporta
prácticamente como un cuerpo negro el cual emite energía siguiendo la ley de Planck a una temperatura de unos
6000 K. La radiación solar se distribuye desde el infrarrojo hasta el ultravioleta. No toda la radiación alcanza la
superficie de la Tierra, porque las ondas ultravioletas más cortas, son absorbidas por los gases de la atmósfera
fundamentalmente por el ozono. La radiación solar para el periodo registrado alcanza un valor promedio de
215,4%.
Tabla N° 4.-5: Comportamiento de la radiación solar (2005-2010)
Mes
RS
Ene
Feb
Mar
Abr
RADIACIÓN SOLAR
May
Jun
Jul
Ago
Sep
Oct
Nov
Dic
218,90 214,65 207,12 196,48 208,06 204,64 219,68 227,50 235,15 225,62 216,52 210,89
Promedio
215,43
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
FA-0120-SA
NOVIEMBRE-2011
14

15. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Gráfico N° 4-4: Comportamiento de la radiación solar (2005-2010)
RADIACIÓN SOLAR
240,00
230,00
220,00
210,00
200,00
190,00
180,00
170,00
Ene Feb Mar Abr May Jun Jul Ago Sep Oct Nov Dic
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
Velocidad del Viento
El viento se define como el componente horizontal del movimiento del viento del aire, quedando este parámetro
determinado fundamentalmente por su dirección, por esta razón los patrones de viento reportan información
importante sobre la dispersión de los contaminantes en una determinada zona, considerando que los
contaminantes atmosféricos se desplazan en sentido horizontal, según el patrón del viento predominante. La
mayor velocidad de viento se da en el mes de Agosto con 1,82 m/s.
Mes
Ene
Tabla N° 4.-6: Comportamiento de la velocidad del viento (2005-2010)
VELOCIDAD DEL VIENTO
Feb
Mar
Abr
May
Jun Jul Ago Sep
Oct
Nov
Dic
m/s
1,70
1,71
1,66
1,59
1,61
1,65
1,76
1,82
1,81
1,70
1,61
1,63
Promedio
1,69
Fuente: Resumen Meteorológico DMQ – Estación Carapungo
Elaborado por: IDEAMBIENTE, 2011
La información de velocidad del viento se considera relevante para el proyecto desde el punto de vista estructural
y de seguridad industrial, la cual se detalla a continuación:
Dirección y velocidad del viento:
La velocidad media anual es de 1.69 m/s y la dirección predominante del viento es SO.
FA-0120-SA
NOVIEMBRE-2011
15

16. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Gráfico 4-5. Rosa de viento Estación Carapungo 2010
Fuente: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de Ambiente.
Para este parámetro se ha considerado de manera relevante el analisis de la dirección y velocidad del viento
utilizando como fuente de información al Informe Anual 2010 de la Secretaría de Ambiente del Municipio del
Distrito Metropolitano de Quito.
4.1.3
GEOMORFOLOGÍA Y SUELOS
De acuerdo al Informe de Compatibilidad de Uso de suelo, en la zona donde se va ubicar la
Estación Base Celular “Bellavista - Calderón”, se cataloga al uso principal como R2
OCUPACIÓN
(Residencial Media Densidad).
ACTUAL
DEL
SUELO
En la zona se identifica la presencia de locales de comercio como tiendas, ferreterías,
cabinas telefónicas, etc. actividades comunes, no se evidencia actividad comercial de gran
demanda.
Al Este de la zona de estudio se encuentra el río Monjas a unos 3 km del centro de
bellavista, éste es el cauce hídrico más representativo del lugar considerado que es una de
las fuentes principales de abastecimiento de agua. El río Monjas nace en las faldas del
Pichincha al noroccidente de quito, desde la quebrada de Rumihurco recorre de Sur a Norte
HIDROLOGÍA
dividiendo el valle de Pomasqui en dos zonas definidas, inicia a los 2 470 msnm y converge
con el río Guayllabamba a los 1 655 msnm.
Los recursos hídricos disponibles para el DMQ están constituidos por las aguas superficiales
de la cuenca alta del río Esmeraldas y los trasvases de las subcuencas orientales. Las
FA-0120-SA
NOVIEMBRE-2011
16

17. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
principales subcuencas corresponden a las de los ríos San Pedro, Machángara,
Guayllabamba y Monjas.
El río Monjas recibe las aguas residuales del sector norte de la ciudad
La pendiente del suelo está definida por los siguientes criterios establecidos en el Acuerdo
Ministerial 010:
Llano
PENDIENTE DEL
SUELO
PENDIENTE DEL
SUELO
X
Terreno plano.
Pendiente menor al 30%
Terreno ondulado.
Pendiente entre 30 y
100%
Terreno quebrado.
Pendiente mayor al
100%
Ondulado
Montañoso
Fuente: Anexo A, Acuerdo Ministerial N.010, Ministerio de Ambiente, 2009
De acuerdo al criterio del Acuerdo Ministerial 010, el terreno donde se ubicará la estación
celular es llano, pues presenta una pendiente menor al 30%. La información con respecto a
geomorfología, escorrentía, descripción del relieve no se han considerado dentro de este
proyecto pues la Estación Celular se instalará en un terreno.
4.1.4
CALIDAD DEL AIRE
La calidad de aire en el sector se define según el Índice Quiteño de Calidad de Aire (IQCA)
que resulta de los valores de los contaminates comunes de la atmósfera obtenidos de la
estación automática comparados con los rangos establecidos para cada categoría del IQCA.
3
Tabla N° 4-7. Límites númericos de cada categoría del IQCA (µg/m )
Rango
Coᵃ
O3ᵇ
NO2ᶜ
SO2ᵈ
PM2.5ᵉ
PM10ᶠ
0-50
CALIDAD DEL
AIRE
Categoría
Nivel
deseable u
óptimo
0 - 5 000
0 - 80
0 - 100
0 -175
0 - 33
0 - 75
51-100
Nivel
aceptable o
bueno
5 001 -10
000
1 - 160
101 - 200
176 - 350
34 - 65
76 - 150
101-200
Nivel de
precaución
10 001 - 15
000
161 - 300
2
0 - 1
200
351 - 800
66 -150
151 - 250
201-300
Nivel de
alerta
15 001 - 30
000
301 - 600
1 201 - 2
300
801 - 1 600
151 - 250
251 -400
301-400
Nivel de
alarma
30 001 - 40
000
601 - 800
2 310 - 3
000
1 601 - 2
100
251 - 350
401 - 500
401-500
Nivel de
emergencia
> 40 000
> 800
> 3000
> 2 100
> 350
>500
Fuente: Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de Ambiente.
FA-0120-SA
NOVIEMBRE-2011
17

18. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Se toma encuenta para el área de estudio los datos de la estación automática Carapungo
(Carcelén) de la Red Metropolitana de Monitoreo Atmosféricos de Quito (año 2010), mismos
que se detallan a continuación:
PM2,5: La concentración media anual para el año 2010 de Carapungo (Carcelén) fue
3
de 18,70 µg/m por lo que comparado con los límites numéricos se encuentra dentro
de la categoría deseable. (Anexo 1. Tabla A1.2. Calidad del aire del Distrito
Metropolitano de Quito en el año 2010).
Gráfico N°4-6. Concentración media mensual de material particulado grueso
(PM2,5) Carapungo (Carcelén)
60
50
µg/m3
40
Promedio de
concentración
media de 24 horas
Guia OMS 20 µg/m3
promedio anual
30
20
Norma Nacional 50
µg/m3 promedio
anual
Dic
N…
Oct
Sep
Ago
Jul
Jun
M…
Abr
Feb
Ene
0
M…
10
Fuente:: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE
PM10: La concentración media anual para el año 2010 en Carapungo (Carcelén) fue
3
de 44,90 µg/m por lo que comparado con los límites numéricos se encuentra dentro
de la categoría deseable. (Anexo 1. Tabla A1.2. Calidad del aire del Distrito
Metropolitano de Quito en el año 2010)
Gráfico N° 4-7. Concentración media mensual de material particulado grueso (PM10)
Carapungo (Carcelén)
70
60
µg/m3
50
Promedio de
concentración
media de 24 horas
Guia OMS 20 µg/m3
promedio anual
40
30
20
Norma Nacional 50
µg/m3 promedio
anual
Dic
N…
Oct
Sep
Ago
Jul
Jun
M…
Abr
Feb
Ene
0
M…
10
Fuente: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE
FA-0120-SA
NOVIEMBRE-2011
18

19. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
•
3
O3: La concentración media anual para el año 2010 fue de 59.71 µg/m por lo que
comparado con los límites numéricos se encuentra dentro de la categoría deseable.
(Anexo 1. Tabla A1.42. Calidad del aire del Distrito Metropolitano de Quito en el año
2010)
Gráfico N°4-8. Concentración máxima mensual de ozono (O3) Carapungo (Carcelén)
140
120
Promedio de
concentración
maximas diarias (8
horas)
mg/m3
100
80
Guia OMS 100 µg/m3
promedio anual
60
40
Dic
Nov
Oct
Sep
Ago
Jul
Jun
Abr
Mar
Feb
Ene
0
M…
20
Norma Nacional y
Guia OMS 10 mg/m3
concentraciones
octohorarias
Fuente: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE
3
NO2: La concentración media de 24 horas para el año 2010 fue de 16,35 µg/m por
lo que comparado con los límites numéricos se encuentra dentro de la categoría
deseable.
Gráfico N° 4-9. Concentración promedio mensual de Dioxido de Nitrógeno (NO2)
120
100
Promedio de
concentración media
de (24 horas)
mg/m3
80
60
Guia OMS 40 µg/m3
promedio anual
40
Dic
Nov
Oct
Sep
Ago
Jul
Norma Nacional 100
µg/m3 promedio
anual
Jun
Abr
Mar
Feb
Ene
0
M…
20
Fuente: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE, 2011
FA-0120-SA
NOVIEMBRE-2011
19

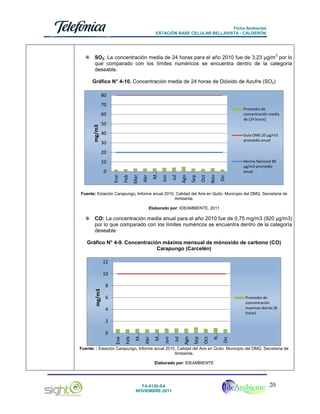

20. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
3
SO2: La concentración media de 24 horas para el año 2010 fue de 3,23 µg/m por lo
que comparado con los límites numéricos se encuentra dentro de la categoría
deseable.
Gráfico N° 4-10. Concentración media de 24 horas de Dióxido de Azufre (SO2)
80
70
Promedio de
concentración media
de (24 horas)
mg/m3
60
50
40
Guia OMS 20 µg/m3
promedio anual
30
20
10
Dic
Nov
Oct
Sep
Ago
Jul
Jun
M…
Abr
Mar
Feb
Ene
0
Norma Nacional 80
µg/m3 promedio
anual
Fuente: Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE, 2011
CO: La concentración media anual para el año 2010 fue de 0,75 mg/m3 (920 µg/m3)
por lo que comparado con los límites numéricos se encuentra dentro de la categoría
deseable
Gráfico N° 4-9. Concentración máxima mensual de mónoxido de carbono (CO)
Carapungo (Carcelén)
12
mg/m3
10
8
6
Promedio de
concentración
maximas diarias (8
horas)
4
Dic
N…
Oct
Sep
Ago
Jul
Jun
M…
Abr
Feb
Ene
0
M…
2
Fuente: : Estación Carapungo, Informe anual 2010, Calidad del Aire en Quito. Municipio del DMQ. Secretaria de
Ambiente.
Elaborado por: IDEAMBIENTE
FA-0120-SA
NOVIEMBRE-2011
20

21. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Durante la visita de campo al sitio donde se ubicará la EBC Casales se pudo percibir que las
emisiones gaseosas en el sector son de poca significancia.
Como fuente se identificó únicamente generados por la circulación vehicular
Considerando la información descrita se establece los siguiente:
Pura
X
No existen fuentes contaminantes que lo alteren
Buena
El aire es respirable. Presenta malos olores e forma
esporádica o en alguna época del año. Se
presentan irritaciones leves en los ojos y garganta.
Mala
CALIDAD DE
AIRE
El aire ha sido poluído. Se presentan constantes
enfermedades bronco respiratorias. Se verifica
irritación en ojos, mucosas y garganta.
Fuente: Anexo A, Acuerdo Ministerial N.010, Ministerio de Ambiente, 2009
El ruido ambiental, en lo referente a lo perceptual, está definido en base a los criterios del
Acuerdo Ministerial N.010 descritos a continuación:
Bajo
X
No existen molestias y la zona transmite calma
Tolerable
Ruidos admisibles o esporádicos. No hay mayores
molestias para la población y fauna de la zona
Ruidoso
Ruidos constantes y altos.
Molestia en los
habitantes debido a la intensidad o por su frecuencia.
Aparecen síntomas de sordera o irritabilidad.
Fuente: Anexo A, Acuerdo Ministerial N.010, Ministerio de Ambiente, 2009
RUIDO
AMBIENTAL
En la zona de estudio existen niveles de ruido bajos, por cuanto el predio destinado para el
proyecto se encuentra ubicado cerca de una vía secundaria (Calle 29 de Junio) con poco
flujo vehicular, no existen fuentes fijas de emisión de ruido.
Tabla N° 4.8. Registro de Ruido Ambiental
NPS eq (dB(A)) máximo
permitido (OM 213)
R2
50
Nº de
Puntos
Coordenadas
NPS
Máx.(dB)
NP
SEQ(dB)
NP SEC
Fondo
(dB)
1
Este: 0785051
Norte:99668048
44, 1
43,2
43,0
Las unidades de ruido se expresan en decibeles, en ponderación con escala A, dB(A), el
monitoreo lo realizó un laboratorio acreditado en CORPLAB (Laboratorios de ensayos N.
OAE LE 2C 05-005), en el Anexo 7 se adjunta el Reporte de monitoreo de ruido y la
acreditación del laboratorio
El resultado arroja que no existe fuente de ruido, solo el propio del entorno lo que afirma el
cumplimiento de los valores del límite máximo permisible para el tipo de zona con uso de
FA-0120-SA
NOVIEMBRE-2011
21

22. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
suelo R2.
4.1.5
MEDIO PERCEPTUAL
4.1.5.1 Metodología
Componentes del paisaje
Los componentes del paisaje que otorgan al mismo una calidad intrínseca de acuerdo con la metodología
establecida son:
•
•
•
•
Relieve
Vegetación y fauna
Población
Infraestructuras
Los componentes considerados como valor agregado son:
-
Singularidades naturales y culturales
Impactos visuales relevantes
De este modo, el análisis y calificación de los diferentes elementos de cada componente puede compilarse en las
tablas de análisis ponderativo detalladas más adelante.
Sectorización
Con el propósito de lograr una mejor relación de paisaje con respecto del proyecto y para poner en relevancia los
componentes que predominan en cada sitio de la zona de estudio, se ha tomado en cuenta un área de 400
metros a la redonda del sitio donde se colocará la EBC con el fin de abarcar una escena paisajística
considerable.
Para la ponderación de los componentes de paisaje en el sector, se realizó una tabla que muestra la relevancia
de los componentes en el sector.
Criterios utilizados para la evaluación
1. DISTRIBUCIÓN:
PUNTUAL: Cuando el elemento a ser analizado presenta una distribución muy localizada (Micro)
LOCAL: Cuando el elemento a ser analizado presenta una distribución apreciable en el medio
REGIONAL: Cuando el elemento a ser analizado abarca un espacio generalizado en todo el entorno
2. RELEVANCIA:
ALTO: cuando el elemento a ser analizado presenta un nivel significativo de importancia
BAJO: cuando el elemento a ser analizado presenta un nivel mínimo de importancia
MEDIO: cuando el elemento a ser analizado presenta un nivel situado entre los niveles anteriores medio
en el medio perceptual
3. AFECTACIÓN:
ALTO: cuando el elemento a ser analizado está altamente intervenido por actividades antrópicas
MEDIO: cuando el elemento a ser analizado está medianamente intervenido ya que la zona está en
proceso de implantación de actividades antrópicas
BAJO: Cuando la zona o área de influencia registra un mínimo nivel de intervenciones humanas por lo
FA-0120-SA
NOVIEMBRE-2011
22

23. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
tanto el elemento no se ve afectado.

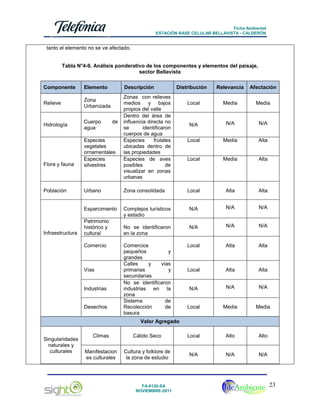

Tabla N°4-9. Análisis ponderativo de los componentes y elementos del paisaje,
sector Bellavista
Componente
Elemento
Relieve
Zona
Urbanizada
Hidrología
Cuerpo
agua
Descripción
de
Distribución
Zonas con relieves
medios y bajos
propios del valle
Dentro del área de
influencia directa no
se
identificaron
cuerpos de agua
Especies
frutales
ubicadas dentro de
las propiedades
Especies de aves
posibles
de
visualizar en zonas
urbanas
Relevancia
Afectación
Local
Media
Media
N/A
N/A
N/A
Local
Media
Alta
Local
Media
Alta
Local
Alta
Alta
Flora y fauna
Especies
vegetales
ornamentales
Especies
silvestres
Población
Urbano
Zona consolidada
Esparcimiento
Complejos turísticos
y estadio
N/A
N/A
N/A
No se identificaron
en la zona
N/A
N/A
N/A
Comercios
pequeños
y
grandes
Calles
y
vías
primarias
y
secundarias
No se identificaron
industrias en la
zona
Sistema
de
Recolección
de
basura
Local
Alta
Alta
Local
Alta
Alta
N/A
N/A
N/A
Local
Media
Media
Infraestructura
Patrimonio
histórico y
cultural
Comercio
Vías
Industrias
Desechos
Valor Agregado
Singularidades
naturales y
culturales
Climas
Cálido Seco
Local
Alto
Alto
Manifestacion
es culturales
Cultura y folklore de
la zona de estudio
N/A
N/A
N/A
FA-0120-SA
NOVIEMBRE-2011
23

24. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Impactos
visuales
relevantes
Uso de suelo
Zona totalmente
urbanizada
Local
Alto
Alto
Interpretación de los resultados
De acuerdo a la evaluación y las condiciones del sector se establece que existe una afectación alta del paisaje,
por la intervención de las actividades antrópicas viviendas, comercios y diversos servicios, que han desplazado la
flora y fauna silvestre, debiendo aplicar las medidas de mimetización establecidas en el PMA para minimizar la
afectación al paisaje.
4.2 CARACTERIZACIÓN DEL MEDIO SOCIO-CULTURAL DEL ÁREA DE INFLUENCIA
4.2.1
DEMOGRAFÍA DEL ÁREA DE INFLUENCIA
Metodología
Para elaborar la descripción de la situación socioeconómica comprende el análisis de varios aspectos, se procuró
levantar información de fuentes primarias, sobre todo en el área directamente afectada, adicionalmente se utilizó
fuentes de información secundaria, para lo cual fue necesario recurrir a:
SIISE, Sistema Integrado de Indicadores Sociales del Ecuador. Versión 2010
INEC Datos del Censo de Población y Vivienda. Año 2010.
Bibliografía existente sobre la zona de Calderón y Bellavista.
Dimensión geográfica
La zona donde se implantará la EBC está dentro del sector Bellavista en la parroquia de Calderón perteneciente
al cantón de Quito provincia de Pichincha. La parroquia está delimitada de la siguiente manera.
NORTE: Parroquia San Antoño perteneciente al Cantón de Quito
SUR: Parroquia Llano Chico perteneciente al Cantón de Quito
ESTE: Parroquia Guallabamba perteneciente al Cantón de Quito
OESTE: Parroquia Quito perteneciente al mismo Cantón
Gráfico N°4-10. Ubicación de la Parroquia Calderón (Carapungo) Cantón Quito en la Provincia de
Pichincha
FA-0120-SA
NOVIEMBRE-2011
24

25. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Composición General
Según los datos del Instituto Nacional de Estadísticas y Censos del Ecuador y el Sistema Integrado de
Indicadores Sociales del Ecuador respecto al Censo del año 2010, la población en el Cantón Quito es de
2.239.191 habitantes. De esa población cantonal, el 1.088.811 son hombres y el 1.150.380 son mujeres.
Tabla N° 4-10. Población del Cantón Quito censo 2010
POBLACIÓN DEL CANTÓN QUITO CENSO 2010
ÁREAS
TOTAL
HOMBRES
MUJERES
Total
2.239.191
1.088.811
1.150.380
Urbana
1.607.734
777.939
829.795
Rural
631.457
310.872
320.585
Elaborado por: IDEAMBIENTE, 2011
Gráfico N° 4-11. Población por sexo del Cantón Quito Censo 2010
FA-0120-SA
NOVIEMBRE-2011
25

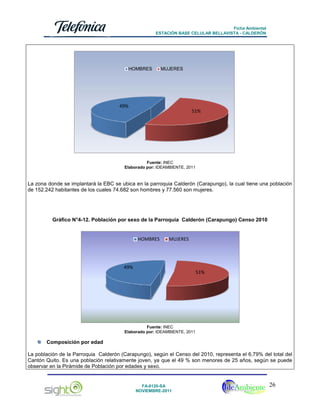

26. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
HOMBRES
MUJERES
49%
51%
Fuente: INEC
Elaborado por: IDEAMBIENTE, 2011
La zona donde se implantará la EBC se ubica en la parroquia Calderón (Carapungo), la cual tiene una población
de 152.242 habitantes de los cuales 74.682 son hombres y 77.560 son mujeres.
Gráfico N°4-12. Población por sexo de la Parroquia Calderón (Carapungo) Censo 2010
HOMBRES
MUJERES
49%
51%
Fuente: INEC
Elaborado por: IDEAMBIENTE, 2011
Composición por edad
La población de la Parroquia Calderón (Carapungo), según el Censo del 2010, representa el 6,79% del total del
Cantón Quito. Es una población relativamente joven, ya que el 49 % son menores de 25 años, según se puede
observar en la Pirámide de Población por edades y sexo.
FA-0120-SA
NOVIEMBRE-2011
26

27. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Grafico N°4-13. Pirámide de población por edades y sexo
De 95 a 99 años
Grupos Quinquenales
De 85 a 89 años
De 75 a 79 años
De 65 a 69 años
De 55 a 59 años
De 45 a 49 años
MUJER
De 35 a 39 años
HOMBRE
De 25 a 29 años
De 15 a 19 años
De 5 a 9 años
Menor de 1 año
0
2.000
4.000
6.000
8.000
10.000
Población
Fuente: INEC, 2010
Elaborado por: IDEAMBIENTE, 2011
Tabla N°4-11. Etnias identificados en la Parroquia Calderón (Carapungo)
ETNIAS
DESCRIPCIÓN
CASOS
TOTAL (%)
Indígenas
Afroecuatoriano/a
Negros
Mulatos
Montubio
Mestizo
Blancos
Otros
9.077
6.641
1.712
3.299
2.384
121.929
6.821
379
5,96 %
4,36 %
1,12 %
2,17 %
1,57 %
80,09 %
4,48 %
0,25 %
Fuente: INEC, 2010.
Elaborado por: IDEAMBIENTE, 2011
4.2.2
INFRAESTRUCTURA SOCIAL
La parroquia de Calderón, cuenta con la siguiente cobertura en cuanto a vivienda y servicios básicos:
Vivienda
El número de viviendas en la parroquia de Calderón, según el último censo del año 2010, es de 52.680, de las
FA-0120-SA
NOVIEMBRE-2011
27

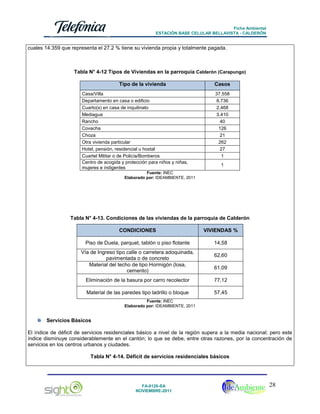

28. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
cuales 14.359 que representa el 27.2 % tiene su vivienda propia y totalmente pagada.
Tabla N° 4-12 Tipos de Viviendas en la parroquia Calderón (Carapungo)
Tipo de la vivienda
Casa/Villa
Departamento en casa o edificio
Cuarto(s) en casa de inquilinato
Mediagua
Rancho
Covacha
Choza
Otra vivienda particular
Hotel, pensión, residencial u hostal
Cuartel Militar o de Policía/Bomberos
Centro de acogida y protección para niños y niñas,
mujeres e indigentes
Casos
37.558
8.736
2.468
3.410
40
126
21
262
27
1
1
Fuente: INEC
Elaborado por: IDEAMBIENTE, 2011
Tabla N° 4-13. Condiciones de las viviendas de la parroquia de Calderón
CONDICIONES
VIVIENDAS %
Piso de Duela, parquet, tablón o piso flotante
14,58
Vía de Ingreso tipo calle o carretera adoquinada,
pavimentada o de concreto
Material del techo de tipo Hormigón (losa,
cemento)
62,60
61,09
Eliminación de la basura por carro recolector
77,12
Material de las paredes tipo ladrillo o bloque
57,45
Fuente: INEC
Elaborado por: IDEAMBIENTE, 2011
Servicios Básicos
El índice de déficit de servicios residenciales básico a nivel de la región supera a la media nacional; pero este
índice disminuye considerablemente en el cantón; lo que se debe, entre otras razones, por la concentración de
servicios en los centros urbanos y ciudades.
Tabla N° 4-14. Déficit de servicios residenciales básicos
FA-0120-SA
NOVIEMBRE-2011
28

29. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
SERVICIOS
VIVIENDAS %
Conexión de agua potable directa a la vivienda
70.4
Red de empresa eléctrica de servicio público
87.3
Escusado Conectado
alcantarillado
72.3
a
red
pública
de
Disponibilidad de teléfono celular
83
73.3
Cocina exclusiva
Disponibilidad de teléfono convencional
68.9
Fuente: SIISE, v. 2010
Elaborado por: IDEAMBIENTE, 2011
Con respecto al tema de educación en la parroquia Calderón (Carapungo) se identificó lo siguiente:
Gráfico N° 4-14. Porcentaje de población según niveles de instrucción
50.000
Primario
40.000
Secundario
30.000
Superior
20.000
Postgrado
10.000
0
Fuente: INEC, 2010.
Elaborado por: IDEAMBIENTE, 2011
4.2.3
ACTIVIDADES SOCIO-ECONÓMICAS
La Población Económicamente Activa (PEA) de la parroquia Calderón es de 34,957 habitantes, de los cuales 22,067 son
hombres y 12,890 son mujeres.
La población en edad de trabajar (PET) es de 70.862 habitantes, de los cuales 34.226 son hombres y 36.636 son mujeres
(Secretaria de Territorio, Hábitat y Vivienda, DMQ, (http://sthv.quito.gov.ec/images/indicadores/empleo.htm)
En el sector donde se ubicará la Estación Celular la totalidad de propiedades son privadas, la clase social identificada es
media, por la presencia de locales comerciales, conjuntos residenciales e instituciones educativas.
La población en edad de trabajar (PET) es de 64.312 habitantes, de los cuales 31.061 son hombres y 33.251 son mujeres
(Secretaria de Territorio, Hábitat y Vivienda, DMQ,(http://sthv.quito.gov.ec/images/indicadores/empleo.htm)
Dentro de las actividades que destacan se encuentra la elaboración de Artesanías en mazapán (todo tipo de fi-guras), tallado
FA-0120-SA
NOVIEMBRE-2011
29

30. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
en madera, shamanismo y grupos de danza, así mismo los paseos por la rutas ancestrales de Llano Grande, Llano Chico y
Oyacoto, que constituyen miradores naturales con un gran contenido histórico y diversidad de Flora y Fauna.
4.2.4
ORGANIZACIÓN SOCIAL
La Parroquia de Calderón, cuenta con dirigentes como:
Sra. Isabel Bejarano PRESIDENTA
Lcdo. Luis Ortiz
VICEPRESIDENTE
Ab. Angel Capa
VOCAL PRINCIPAL
Sr. Xavier Casanova VOCAL PRINCIPAL
Lcda. Patricia Jácome VOCAL PRINCIPAL
Telf.: 2821018 / 2821414 / 092876332
4.2.5 ASPECTOS CULTURALES
En la zona de implantación del proyecto la lengua predominante es el castellano, así como la religión que se
practica es la católica.
FIESTAS TRADICIONALES DE PARROQUIALIACIÓN
Del 28 de julio al 12 de agosto.
TRADICIONALES
Día de los difuntos 2 de noviembre.
San Pedro y San Pablo
Solsticios
ANIVERSARIOS:
Fiestas Barriales
Aniversarios de las Comunas de Llano Grande, Oyacoto, Santa Anita, San Miguel del Común y la Capilla
RELIGIOSAS
Fiestas de la Virgen Inmaculada
Fiestas de la Virgen de Monserrat
Fiestas de Santa Marianita de Jesús
4.3 CARACTERIZACIÓN DEL MEDIO BIÓTICO
4.3.1
Ecosistema
El área del proyecto se encuentra ubicada en la zona Vegetación húmeda interandina, según el Mapa
Bioclimático y Ecológico del Ecuador de Cañadas, L. 1983, pero debido a la intervención humana el ecosistema
se ha visto modificado y por la presencia de viviendas, infraestructuras y servicios básicos, se puede considerar
como un ecosistema urbano.
Fotografía No 4-1. Área Urbanizada
FA-0120-SA
NOVIEMBRE-2011
30

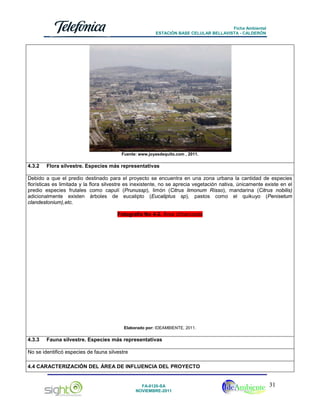

31. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fuente: www.joyasdequito.com , 2011.
4.3.2
Flora silvestre. Especies más representativas
Debido a que el predio destinado para el proyecto se encuentra en una zona urbana la cantidad de especies
florísticas es limitada y la flora silvestre es inexistente, no se aprecia vegetación nativa, únicamente existe en el
predio especies frutales como capulí (Prunussp), limón (Citrus limonum Risso), mandarina (Citrus nobilis)
adicionalmente existen árboles de eucalipto (Eucaliptus sp), pastos como el quikuyo (Penisetum
clandestonium),etc.
Fotografía No 4-2. Área Urbanizada
Elaborado por: IDEAMBIENTE, 2011.
4.3.3
Fauna silvestre. Especies más representativas
No se identificó especies de fauna silvestre
4.4 CARACTERIZACIÓN DEL ÁREA DE INFLUENCIA DEL PROYECTO
FA-0120-SA
NOVIEMBRE-2011
31

32. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
4.3.4
Metodología para la determinación del área de influencia
En base a los impactos significativos con mayor puntuación, registrados en la Matriz de Evaluación e
Identificación de aspectos e impactos ambientales, se ha determinado al impacto visual y a la percepción
ciudadana como los impactos más relevantes; y en base a estos se ha determinado el Área de Influencia Directa
y el Área de Influencia Indirecta del proyecto.
4.3.5
Área de Influencia Directa (AID)
Para la descripción de impactos ambientales que generará la Estación Base Celular “Bellavista - Calderón”, se
ha considerado un área de influencia directa comprendida dentro de un radio de 100 m a partir de las
coordenadas donde se instalará la Estación Base Celular, determinada por el impacto visual generado por el
tamaño de la estación, el área de ocupación y los impactos ligados a la construcción, los cuales son puntuales
en el lugar de operación de la estación de telefonía celular. Los resultados de los criterios de evaluación del
impacto visual son: Naturaleza: negativo, Intensidad: media, Extensión: parcial, Relación (C-E): directa,
Persistencia permanente y Reversibilidad: irreversible.
Grafico N° 4-15. Ubicación de las áreas de Influencia directa
Fuente:Google Earth 2011
Elaborado por: IDEAMBIENTE, 2011.
4.3.6
Área de Influencia Indirecta (AII)
La presencia de la estructura de la Estación Celular (EBC) genera un impacto significativo en la percepción
ciudadana sobre el proyecto, por tal motivo se considera el área de influencia indirecta comprendida en un radio
de 400 m alrededor de la Estación Base Celular. Los resultados de los criterios de evaluación de la percepción
FA-0120-SA
NOVIEMBRE-2011
32

33. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ciudadana son: Naturaleza: negativo, Intensidad: media, Extensión: parcial, Relación (C-E): directa, Persistencia
permanente y Reversibilidad: irreversible.
Grafico N° 4-16. Ubicación de las áreas de Influencia indirecta
Fuente:Google Earth 2011
Elaborado por: IDEAMBIENTE, 2011.
5. DESCRIPCIÓN DETALLADA DE LA CONSTRUCCIÓN, OPERACIÓN Y CIERRE DE LA EBC
TELEFÓNICA, operadora de telefonía móvil, se encuentra gestionando y prestando este servicio en las diferentes
regiones del país, por lo que, en busca de mejorar y ampliar su cobertura ha planificado incrementar su red de
estaciones base celular, mediante la instalación de una nueva EBC en el cantón Quito denominada “ Bellavista Calderón”.
La EBC se emplazará en una zona urbana y estará ubicado en el cantón Quito, parroquia Calderón, con el
objetivo principal de mejorar los niveles de señal en áreas interiores y exteriores aledañas, pues existen ciertos
puntos con deficiente intensidad de señal.
5.1 FASE DE CONSTRUCCIÓN
5.1.1
Materiales e insumos
Las obras de ingeniería civil (cimentación, bases y cerramiento) requieren de acumulación de material pétreo
únicamente durante el tiempo de fundición de las bases. Las instalaciones mecánicas (montaje de monopolo y
equipos) son trabajos de obra seca por lo cual es innecesaria la acumulación de material. Anexo No. 8
FA-0120-SA
NOVIEMBRE-2011
33

34. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
5.1.2
Acciones
Limpieza y nivelación del terreno
Movilización de maquinaria, materiales y equipos
Obras Civiles
Acabados en general
Montaje y conexión de equipos
5.1.3
Habilitación de la superficie de construcción
2
La superficie del terreno en donde se implantará la estación será de aproximadamente de 60 m . La capacidad
portante del suelo ha sido analizada mediante un estudio de suelos, de acuerdo a este análisis se concluye el tipo
de cimentación que deberá construirse para la estructura, así como la dimensión de la misma.
5.1.4
Obras Civiles
Dentro de las obras civiles que se realizará están las siguientes:
Instalación de bases para equipos
Instalación de soportes
Instalación de escalerillas
Obra eléctrica
Sistema de puesta a tierra
Cerramiento
Sistemas de Seguridad
Instalación de equipos
Mimetización
El tiempo planificado para la construcción de la estación base celular es de 45 días.
a) Propiedades de los equipos a instalarse
Se ubicarán seis radiogabinetes de equipos anclados a una base metálica, en la estructura se instalarán cuatro
antenas celulares, una antena microonda, escalerillas metálicas para el recorrido de la guía de onda, sistema de
tierras, sistema eléctrico independiente, sistema de seguridad y cerco perimetral.
El equipo es del tipo Outdoor, es decir que su chasis externo soporta las condiciones climáticas existentes sin
requerir ninguna protección adicional.
Dimensiones de cada gabinete en mm (HxWxD): 1750x700x750
Peso en Kg:
Basic Rack=280kg
Extensión Rack (2) = 560 Kg
Service Rack (2) = 2000 Kg
Base metálica 6 espacios= 300kg
Los equipos se asentarán sobre una base metálica, diseñada exclusivamente para anclar equipos GSM,
FA-0120-SA
NOVIEMBRE-2011
34

35. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
compuesta por perfiles de acero IPE de 140 mm y UPN de 140 mm, laminados en caliente, anclados a una losa
fundida en sitio mediante pernos expansivos.
Las antenas se anclarán a un monopolo de 24 m de altura conformada de 4 tramos de 6 m cada uno. Se
instalarán cuatro antenas celulares modelo DBXLH-6565B-VTM, con dimensiones (LxWxD) 1933x0.269x0.132 m,
y peso 19 Kg, y estarán sujetas en soportes metálicos galvanizados de 3m de altura que estarán anclados al
monopolo mediante un anillo metálico y pernos dobles.
La potencia de emisión de las antenas será de 62 W, mientras que para el equipo outdoor la potencia de salida
GSM 850/900 es de 68 W (GSMK).
La potencia eléctrica (de consumo de equipos) corresponde al valor de consumo típico (ejemplo 1,2 kW).
Se ubicará una antena microonda, marca Andrew, con dimensiones de 600mm de diámetro en uno de los
soportes metálicos, con dimensiones 1m x 3" que está anclado al monopolo mediante un anillo metálico y pernos
dobles.
Las marcas y modelos de antenas que se presentan son los utilizados en el momento de realizar la ingeniería de
la estación. Estas pueden variar dependiendo de la disponibilidad del fabricante, facilidades de importación y
stock de OTECEL S.A.
Telefónica no tiene proyectada la instalación de antenas celulares adicionales a las que se colocarán en la
estación y que se describen en la presente Ficha Ambiental, pero en caso de que en un futuro se requiera
instalar nuevas antenas o se realice alguna modificación en la estación, Telefónica notificará a la Secretaría de
Ambiente y procederá de acuerdo a los lineamientos establecidos por la misma.
Los cables y guías de onda se llevan a través de escalerillas metálicas de 400 mm de ancho, galvanizadas por
inmersión en caliente, ancladas con pernos de acero inoxidable.
El monopolo está diseñado estructuralmente para soportar el peso de todos los elementos descritos, así como los
proyectados para la inclusión de nuevas tecnologías. De igual modo, el diseño garantiza la resistencia a las
fuerzas externas.
Para el Sistema de Tierra de la estación se instalara una malla de tierra construida en el área de equipos outdoor,
donde se conectará a una barra de tierra o. Se utilizara cable 1/0 de acero con recubrimiento plástico y uso de
suelda exotérmica.
El sistema eléctrico es independiente para el funcionamiento de la estación, mediante una acometida eléctrica
que será tomada desde un nuevo medidor a instalarse. Se guiará la acometida eléctrica por manguera BX
sellada, instalada para el efecto, hasta llegar al tablero de distribución Outdoor de la estación (TGSM), anclado a
un soporte metálico a una altura de 1,50 m que está compuesto por un gabinete de policarbonato con
dimensiones de 60x40x20cm, conformado por una base SQD bifásica 12 puntos, una regleta convencional tipo
riel din, canaletas plásticas en el contorno de toda la base SQD, barra de tierra con 20 posiciones, acometida
principal 2x(4AWG) + 1X(4AWG), 2F + 1N y breaker principal 2x60 A.
La base SQD bifásica 12 puntos posee los siguientes breakers SQD, 2 breaker 2x60A para equipo GSM, 1
breaker 1x20 A, para toma 110V, 1 breaker 2x20 A para iluminación exterior, 1 breaker 2x20 A para conexión
de TVSS (equipo supresor de transitorios), espacios libres de reserva.
Además posee relé de falla de fase 220V (conectado desde la salida del breaker principal para energización de
bobina y la salida de un contacto hacia la estación GSM con un cable de 4 pares UTP).
Todos los ingresos y salidas de los cables son guiados con tubería metálica con recubrimiento de PVC
(funda sellada BX), usando los correspondientes accesorios de sujeción e impermeabilización.
FA-0120-SA
NOVIEMBRE-2011
35

36. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Adicionalmente, bajo este tablero se instalará un cajetín metálico galvanizado con recubrimiento guardapolvo,
apropiado para intemperie, provisto de tomacorriente doble polarizado, y un cajetín metálico galvanizado
con recubrimiento guardapolvo, apropiado para intemperie, provisto de interruptor simple.
Hacia este tablero ingresará una manguera BX 1 ¼” de diámetro por donde vendrá la acometida principal
(2x4 AWG + 1x4 AWG). Desde este tablero saldrá una manguera BX 1 ¼” de diámetro guiada hacia el
equipo GSM.
En el interior del tablero, en la parte posterior de la tapa debe estar pegado el respectivo diagrama
unifilar. Todos los breaker deben estar etiquetados de acuerdo a su función y deben coincidir con el diagrama
unifilar.
El área de equipos será delimitada por un cerramiento de malla.
5.1.5
Construcción del sistema depuesta a tierra
5.1.5.1 Malla de Tierra de Varillas
El diseño del sistema depuesta a tierra de una radio base, deberá soportar se con un cálculo previo basado en
la resistividad de terreno medido con instrumento apropiado.
El sistema de puesta a tierra es un Sistema Perimetral o malla, para la base de equipos y/o Cuarto de Equipos
y para la estructura metálica de altura. El sistema de puesta a tierra debe tener una resistencia menor a 3
ohmios al momento de unir todo el sistema.
5.1.5.2 Sistema de Pararrayos
En los soportes y estructuras metálicas de altura se recomienda instalar pararrayos (tipo franklin penta puntal),
consistente en una varilla de acero de 5/8” de diámetro y 1m. de longitud, en un extremo de este pararrayo se
suelda la bajante y en el otro se coloca una masa torneada de forma cónica para obtener una punta plateada.
La bajante del pararrayos se realiza mediante cable calibre 2/0 de acero, debe ir lo más recto posible y evitar
en las vueltas radios de curvatura menores a 1´, debe bajar por la periferia de la estructura directamente a una
varilla o electrodo y unir este al sistema de tierras. La conexión de la bajante al electrodo será mediante
soldadura exotérmica. Las características de este tipo de pararrayo, generan un cono de protección cuyo radio
es tres veces la altura de colocación.
5.1.5.3 Barras de Tierra
Se utilizarán barras de acero inoxidable. Existirán diferentes mediciones de acuerdo a la aplicación. Todos los
agujeros de las barras deberán tener un diámetro de 3/8”.
5.1.5.4 Uniones
Depreferencialasunionesdebenserhechasconelprocesodesueldaexotérmica Cadweldo equivalente. No deben
utilizarse terminales como aluminio, acero inoxidable u otros elementos que produzcan problemas de corrosión o
contacto deficiente bimetálico.
5.2 FASE DE OPERACIÓN
FA-0120-SA
NOVIEMBRE-2011
36

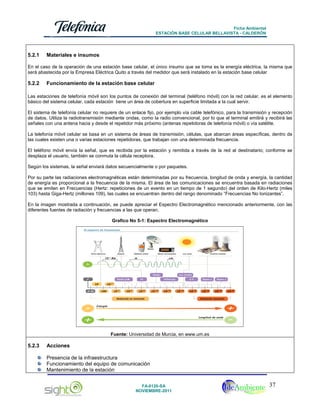

37. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
5.2.1
Materiales e insumos
En el caso de la operación de una estación base celular, el único insumo que se toma es la energía eléctrica, la misma que
será abastecida por la Empresa Eléctrica Quito a través del medidor que será instalado en la estación base celular
5.2.2
Funcionamiento de la estación base celular
Las estaciones de telefonía móvil son los puntos de conexión del terminal (teléfono móvil) con la red celular, es el elemento
básico del sistema celular, cada estación tiene un área de cobertura en superficie limitada a la cual servir.
El sistema de telefonía celular no requiere de un enlace fijo, por ejemplo vía cable telefónico, para la transmisión y recepción
de datos. Utiliza la radiotransmisión mediante ondas, como la radio convencional, por lo que el terminal emitirá y recibirá las
señales con una antena hacia y desde el repetidor más próximo (antenas repetidoras de telefonía móvil) o vía satélite.
La telefonía móvil celular se basa en un sistema de áreas de transmisión, células, que abarcan áreas específicas, dentro de
las cuales existen una o varias estaciones repetidoras, que trabajan con una determinada frecuencia.
El teléfono móvil envía la señal, que es recibida por la estación y remitida a través de la red al destinatario; conforme se
desplaza el usuario, también se conmuta la célula receptora.
Según los sistemas, la señal enviará datos secuencialmente o por paquetes.
Por su parte las radiaciones electromagnéticas están determinadas por su frecuencia, longitud de onda y energía, la cantidad
de energía es proporcional a la frecuencia de la misma. El área de las comunicaciones se encuentra basada en radiaciones
que se emiten en Frecuencias (Hertz: repeticiones de un evento en un tiempo de 1 segundo) del orden de Kilo-Hertz (miles
103) hasta Giga-Hertz (millones 109), las cuales se encuentran dentro del rango denominado “Frecuencias No Ionizantes”.
En la imagen mostrada a continuación, se puede apreciar el Espectro Electromagnético mencionado anteriormente, con las
diferentes fuentes de radiación y frecuencias a las que operan.
Grafico No 5-1: Espectro Electromagnético
Fuente: Universidad de Murcia, en www.um.es
5.2.3
Acciones
Presencia de la infraestructura
Funcionamiento del equipo de comunicación
Mantenimiento de la estación
FA-0120-SA
NOVIEMBRE-2011
37

38. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
5.2.4
Mantenimiento
En la actualidad la empresa que realiza el mantenimiento de las estaciones es HUAWEI, misma que es el único
proveedor que tiene OTECEL S.A. para la realización de dicha actividad. Los residuos que generará la estación
únicamente se producirán del mantenimiento, y para el manejo de los mismos la empresa proveedora sigue
procedimientos propios así como procedimiento internos de OTECEL.S.A.
Existen tres tipos de mantenimiento: el preventivo, el correctivo y el emergente. En el preventivo se realiza la
limpieza y ajustes de los equipos, estructura, elementos auxiliares e infraestructura civil; en el correctivo se
realiza la reubicación de equipos, estructura y elementos auxiliares y la corrección de algún problema
identificado durante la operación de la estación; y en el emergente (que es un mantenimiento no planificado) se
realiza la verificación del correcto funcionamiento de equipos luego de ocurrido un evento fortuito (corte de
energía eléctrica por ejemplo) y la reparación o reemplazo de algún equipo o elemento que haya sufrido algún
tipo de daño.
Por las características propias de la estación base celular “BELLAVISTA - CALDERÓN” (no tiene aire
acondicionado ni generador eléctrico), el mantenimiento del tipo preventivo será el que prevalecerá debido a que
los equipos que la conforman tiene un largo tiempo de vida útil.
Luego de la realización del mantenimiento preventivo que tiene una frecuencia cuatrimestral, el proveedor llena
un registro en el cual, mediante la utilización de números, especifica la acción que se realizó en los equipos,
infraestructura, estructura o elementos auxiliares. Las únicas acciones que tiene como resultante la generación
de residuos son: la limpieza de la infraestructura civil (residuos comunes) y el cambio de baterías de gel (residuo
peligroso). Los residuos serán almacenados y enviados a gestores calificados.
5.3 FASE DE CIERRE Y ABANDONO
Esta fase se contemplará si el proyecto habiendo cumplido su vida útil, se tenga que desmantelar, o durante un
eventual abandono de las instalaciones.
5.3.1
Acciones
Retiro de instalaciones eléctricas, mecánicas, antenas
Recolección, transporte y ubicación de residuos en el destino final
5.4 DESCRIPCIÓN DE LAS ACTIVIDADES DEL PROYECTO
Para la elaboración de la Ficha Ambiental, se ha conformado un registro de las acciones principales ocasionadas
por el proyecto en las fases de construcción, operación y abandono.
En la Tabla Nº 5-1 constan las acciones consideradas y su definición para la fase de construcción del proyecto,
en la Tabla Nº 5-2 se describen las acciones consideradas y su definición para la fase de operación y
mantenimiento, y en la Tabla Nº 5-3 se detalla las acciones consideradas para la fase de abandono.
Tabla 5-1: Acciones consideradas durante la fase de construcción
ACCIÓN
DEFINICIÓN
FA-0120-SA
NOVIEMBRE-2011
38

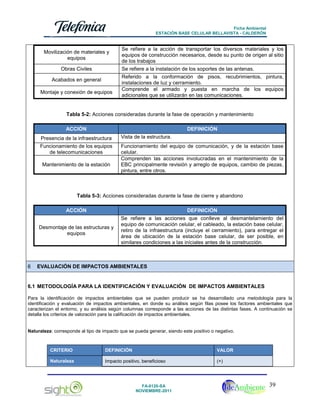

39. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Movilización de materiales y
equipos
Obras Civiles
Se refiere a la acción de transportar los diversos materiales y los
equipos de construcción necesarios, desde su punto de origen al sitio
de los trabajos
Se refiere a la instalación de los soportes de las antenas.
Acabados en general
Montaje y conexión de equipos
Referido a la conformación de pisos, recubrimientos, pintura,
instalaciones de luz y cerramiento.
Comprende el armado y puesta en marcha de los equipos
adicionales que se utilizarán en las comunicaciones.
Tabla 5-2: Acciones consideradas durante la fase de operación y mantenimiento
ACCIÓN
DEFINICIÓN
Presencia de la infraestructura
Vista de la estructura.
Funcionamiento de los equipos
de telecomunicaciones
Funcionamiento del equipo de comunicación, y de la estación base
celular.
Comprenden las acciones involucradas en el mantenimiento de la
EBC principalmente revisión y arreglo de equipos, cambio de piezas,
pintura, entre otros.
Mantenimiento de la estación
Tabla 5-3: Acciones consideradas durante la fase de cierre y abandono
ACCIÓN
Desmontaje de las estructuras y
equipos
6
DEFINICIÓN
Se refiere a las acciones que conlleve al desmantelamiento del
equipo de comunicación celular, el cableado, la estación base celular,
retiro de la infraestructura (incluye el cerramiento), para entregar el
área de ubicación de la estación base celular, de ser posible, en
similares condiciones a las iníciales antes de la construcción.
EVALUACIÓN DE IMPACTOS AMBIENTALES
6.1 METODOLOGÍA PARA LA IDENTIFICACIÓN Y EVALUACIÓN DE IMPACTOS AMBIENTALES
Para la identificación de impactos ambientales que se pueden producir se ha desarrollado una metodología para la
identificación y evaluación de impactos ambientales, en donde su análisis según filas posee los factores ambientales que
caracterizan el entorno, y su análisis según columnas corresponde a las acciones de las distintas fases. A continuación se
detalla los criterios de valoración para la calificación de impactos ambientales.
Naturaleza: corresponde al tipo de impacto que se pueda generar, siendo este positivo o negativo.
CRITERIO
DEFINICIÓN
VALOR
Naturaleza
Impacto positivo, beneficioso
(+)
FA-0120-SA
NOVIEMBRE-2011
39

40. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Impacto negativo, perjudicial
(-)
Intensidad: Se refiere al grado de incidencia sobre el factor ambiental en el ámbito específico en que actúa.
CRITERIO
VALOR
Impacto no perceptible, deterioro mínimo
Baja (1)
Impacto perceptible, deterioro mínimo
Media (2)
Modificación de ecosistemas naturales con
repercusiones a futuro
Intensidad
(I)
DEFINICIÓN
Alta (4)
Extensión: Estimado según la extensión de la afectación respecto al entorno.
CRITERIO
VALOR
Acción del impacto produce un efecto localizado
Extensión
(E)
(Área de influencia )
DEFINICIÓN
Puntual (1)
Impacto con influencia en el área estudiada
Parcial (2)
Impacto con influencia generalizada sobre el
entorno
Total (4)
Relación Causa – Efecto: Estimado por la afectación directa o indirecta.
CRITERIO
DEFINICIÓN
VALOR
Relación causaefecto
(C-E)
Relación causaefecto
(C-E)
Efectos que causan la acción y ocurren
generalmente al mismo tiempo y en el mismo
lugar que ella.
Indirectos e inducidos en el ambiente. Efectos
potenciales que puedan ocurrir más adelante o en
lugares diferentes.
Directa (4)
Indirecta (1)
Persistencia: Estimado según el tiempo de duración.
CRITERIO
VALOR
Alteración no permanente en el tiempo, con un
plazo de tiempo que puede determinarse y
generalmente es corto. (15- 45 días)
Temporal o Periódica (1)
Alteración indefinida en el tiempo. (45 o más)
Persistencia
(P)
DEFINICIÓN
Permanente (3)
Reversibilidad: Representa la posibilidad de reconstruir las condiciones iniciales una vez producido el impacto ambiental.
CRITERIO
Reversibilidad
(R)
6.1.1
DEFINICIÓN
VALOR
Alteración asimilada por el entorno a corto,
mediano o largo plazo por procesos naturales
Imposibilidad o dificultad extrema de retornar a la
situación anterior a la acción.
Reversible (1)
Irreversible (4)
Fórmula de Cálculo
FA-0120-SA
NOVIEMBRE-2011
40

41. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
FÓRMULA DE CALCULO DEL
IMPACTO
6.1.2
N*(3I+2E+ C-E+P+R)
Rangos de Calificación
RANGOS DE CALIFICACIÓN
Altamente significativos
> 24
Significativos
16 - 23
Poco significativos
8 - 15
Benéficos
Positivos
FA-0120-SA
NOVIEMBRE-2011
41

42. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
6.1.3
MATRICES DE IDENTIFICACIÓN Y EVALUACIÓN DE ASPECTOS E IMPACTOS AMBIENTALES
MATRIZ DE SIGNIFICANCIA DE LOS IMPACTOS
ANTRÓPICO
Significativos
Poco
significativos
Benéficos
0
-6
0
-11
0
0
6
0
Movilización de
materiales y equipos
-14
0
-14
0
-14
0
0
0
-16
0
1
3
0
Obras Civiles
-14
-14
0
0
-14
0
0
0
-16
0
1
3
0
Acabados en general
14
-14
0
0
-11
0
0
0
-18
0
1
2
1
Montaje y conexión
de equipos
-14
-11
0
0
-11
0
0
0
-18
0
1
3
0
Fauna
-11
Flora
0
Nivel de
presión
sonora
-11
Emisión de
RNI
-11
SUELO
Calidad de
Aire
-11
PAISAJE
Afectaci
ón por
Residuo
s
Limpieza y nivelación
de terreno
MATRIZ CAUSA
EFECTO
Impacto
visual
Altamente
significativos
RESULTADOS
Percepción
ciudadana
BIÓTICO
Mejora de la
comunicación
móvil
ABIÓTICO
FASE DE CONSTRUCCIÓN E INSTALACIÓN
FASE DE OPERACIÓN Y MANTENIMIENTO
Presencia de la
infraestructura
-21
0
0
0
0
0
0
0
-18
0
2
0
0
Funcionamiento de
los equipos de
telecomunicaciones
0
0
0
-18
0
0
0
15
0
0
1
0
1
Mantenimiento de la
estación
0
-11
0
0
0
0
0
15
0
0
0
1
1
-18
18
0
1
2
2
FASE DE CIERRE Y ABANDONO
Desmontaje de las
estructuras y equipos
21
-15
0
FA-0120-SA
NOVIEMBRE-2011
0
-11
0
0
42

43. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
6.1.4
•
ANÁLISIS DE LOS RESULTADOS OBTENIDOS
Identificación de impactos
La identificación de impactos es la fase inicial en la que se puede predecir la existencia de impactos positivos y
negativos, generados por las diferentes actividades del proyecto sobre los componentes ambientales caracterizados en
la línea base y considerados como sensibles.
En el presente proyecto se producen 32 interacciones de las cuales 5 son de carácter positivo y 27 de carácter negativo.
•
Afectaciones al componente abiótico
Paisaje
Durante la etapa de construcción se ha determinado que los impactos en el paisaje son significativos, principalmente
debido a la movilización de materiales y equipos, obras civiles y el montaje y conexión de equipos, por cuanto estas
actividades serán realizadas en poco tiempo. Cabe señalar que en el sitio en donde se ubicará la estación, se encuentra
rodeado por viviendas, ocasionando un cambio en el entorno.
En la etapa de operación y mantenimiento la presencia y operación de la estación generará impactos significativos por la
persistencia que se considera como permanente, ocasionado evidente cambios en el paisaje del área de influencia que
se caracteriza por la presencia de balnearios.
En la etapa de abandono se califica como un impacto positivo considerando que el paisaje retornaría a sus condiciones
iniciales.
Suelo
Durante la etapa de construcción se establece que la generación de residuos ocasionados por las actividades
constructivas y de montaje de la estación puede generar impactos significativos hacia las características del suelo,
principalmente por la disposición inadecuada de los desechos, actividad que será regulada mediante la aplicación del
PMA.
En la etapa de operación y mantenimiento, la actividad de mantenimiento genera un impacto poco significativo ya que
por las características propias de la estación base celular (no tiene aire acondicionado ni generador eléctrico),
prevalecerá el mantenimiento del tipo preventivo, por lo tanto la generación de residuos será mínima, sin embargo se
deberá aplicar las medidas del PMA para evitar la contaminación del suelo.
En la etapa de abandono se considera que el desmontaje de equipos y estructura de la estación genera un impacto
poco significativo.
Calidad del Aire
Durante la fase de construcción los impactos generados en la calidad del aire por las actividades constructivas pueden
generar impactos poco significativos por la cantidad de materiales utilizados y por el tiempo que demanda esta actividad.
Durante la fase de operación se considera que las actividades constructivas pueden ocasionar impactos poco
significativos sobre la calidad del aire, estos impactos son de carácter temporal.
Durante la fase de abandono se establece que no se generará impactos que puedan afectar la calidad del aire por
cuanto en la estación no se instalará un generador de emergencia.
Radiación No Ionizante
Durante la fase de operación, por las características del proyecto la única actividad evaluada fue el funcionamiento los
FA-0120-SA
NOVIEMBRE-2011
43

44. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
equipos de telecomunicaciones, que puede generar un impacto significativo, por cuanto la estación contará con 4
antenas celulares. Para minimizar los impactos se deberá considerar los establecido en el PMA
Nivel de Presión Sonora
Las emisiones de ruido durante la fase de construcción se considera que son poco significativas, por la magnitud de los
trabajos y el tiempo de ejecución.
Durante la fase de operación se considera que los equipos de telecomunicaciones generarán impactos poco
significativos ya que el equipo emite un sonido imperceptible y no cuenta con un generador de emergencia que
eventualmente ocasione ruido.
Durante la etapa de cierre el impacto es poco significativo debido al desmontaje de equipos y estructuras, esta actividad
será temporal.
•
Afectaciones al componente Biótico
Flora y Fauna
El sitio en el que se ubicará la estación base celular “Bellavista Calderón” se encuentra intervenido por procesos
urbanísticos, por lo que durante las fases de construcción y operación se considera que puede genera impactos que son
imperceptibles y no llegan a ser significativos, por la escasa flora y fauna del área de influencia.
En la etapa de abandono el retiro de las instalaciones no producirá impactos al componente biótico.
•
Afectaciones al Componente Antrópico
Mejora de la comunicación móvil
Durante la etapa de operación se presentarán impactos positivos por el funcionamiento de los equipos de
telecomunicaciones, por cuanto el sector dispondrá de mayor cobertura en el servicio de telefonía celular, incrementado
la señal y el número de usuarios que pueden acceder al mismo lo que mejora la calidad de vida de los habitantes del
área de influencia.
Durante la fase de cierre y abandono el desmontaje de las estructuras y equipos generará impactos significativos, debido
al retiro de la estación y del servicio al sector evaluado, por lo tanto la comunicación móvil se verá afectado por la
disminución en la cobertura del servicio.
Percepción ciudadana
Durante la etapa de construcción el impacto generado será significativo, debido a las actividades constructivas de la
estación, que se ejecutarán en el menor tiempo posible, por lo tanto la persistencia será temporal y por consiguiente la
afectación a la población del área de influencia.
Durante la etapa de operación la presencia de la infraestructura generará un impacto significativo, en la percepción de la
comunidad por la presencia y operación de la estructura y funcionamiento del equipo de comunicación. Para disminuir
estos impactos se deberá aplicar las medidas de mimetización establecidas en el PMA.
Durante la etapa de abandono al retirar las estructuras de la estación se generará un impacto positivo en la percepción
de la comunidad.
6.2 ANÁLISIS DE RIESGOS NATURALES Y SITUACIONES OPERACIONALES
6.2.1
RIESGOS NATURALES
FA-0120-SA
NOVIEMBRE-2011
44

45. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Para la evaluación de los riesgos naturales se utiliza la matriz de vulnerabilidad en base a la probabilidad de ocurrencia
del fenómeno y las consecuencias que podría tener el mismo.
La probabilidad de ocurrencia es calificada en una escala de 1 a 5, donde el valor 5 corresponde a una ocurrencia muy
probable, de por lo menos por año, y el valor de 1 corresponde a una ocurrencia improbable o menor a una vez en 1000
años. Las consecuencias son calificadas a una escala poco importante hasta catastrófica.
Matriz de Riesgos
Consecuencia
Probabilidad
5
Muy probable
(una vez al año)
4
Probable (una
vez cada 1-10
años)
3
Posible (una vez
cada 10-100
años)
2
Raro (una vez
cada 100-1000
años)
1
Improbable
(menos de una
vez cada 1000
años)
A
Poco
importante
B
Limitada
C
Seria
D
Muy Seria
D
Catastrófica
Moderado
Alto
Extremo
Extremo
Extremo
Moderado
Alto
Alto
Extremo
Extremo
Bajo
Moderado
Alto
Extremo
Extremo
Bajo
Bajo
Moderado
Alto
Extremo
Bajo
Bajo
Moderado
Alto
Alto
Fuente: PNUMA, Identificación y evaluación de riesgos en una comunidad local, 1992
De acuerdo a las calificaciones se interrelaciona mediante la siguiente formula
Evaluación
RIESGOS
NATURALES
CONSECUENCIA PROBABILIDAD
NIVEL DE
RIESGO
AMBIENTAL=
C*P
SÍSMICO
A
5
Moderado
VOLCÁNICO
C
3
Alto
JUSTIFICACIÓN
La parroquia donde estará ubicada
la EBC se encuentra dentro de la
zona S2- suelos intermedios con
periodos de vibración entre 0,2 a
0,6 seg 2. Corresponden a depósitos
de cangahua de poco espesor y no
muy
consolidados,
depósitos
lacustres y suelos de meteorización,
se encuentran también las zonas
cubiertas por depósitos laharíticos 3.
La parroquia donde estará ubicada
la EBC, en la zona este, se
encuentra dentro de la categoría
2
Libro IRD, La Vulnerabilidad del Distrito Metropolitano de Quito
Mapa de Microzonificación sísmica de los suelos del DMQ y áreas potencialmente licuefactible según la naturaleza de las
rocas y sus propiedades mecánicas (cohesión, densidad) tomado de la página web de la Secretaria de Territorio, Hábitat y
Vivienda
3
FA-0120-SA
NOVIEMBRE-2011
45

46. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
INUNDACIONES
A
3
Bajo
DESLIZAMIENTO
DE TIERRAS
A
3
Bajo
TORMENTAS
ELÉCTRICAS
B
5
Alto
VIENTOS
B
4
Alto
amenaza por flujo de lodo (lahares)
peligro menor mientras que toda la
parroquia está dentro de la
categoría peligro por caída de
piroclastos (ceniza y lapilli), ambos
causados por el volcán Cotopaxi, el
cual ha permanecido en fase de
reposo desde hace 80 años. 4
La parroquia donde se ubicará la
EBC según el mapa de nivel de
amenaza de inundaciones por
cantón en el Ecuador tiene la
categoría de amenaza 0 definida
como bajo.
La parroquia donde se ubicará la
EBC según el mapa de nivel de
amenaza de deslizamientos por
cantón en el Ecuador, se encuentra
en la categoría de amenaza 3
definida como muy alta.
Para el análisis de tormentas
eléctricas se tomó como referencia
los boletines informativos del
INAMHI en los cuales identifica
tormentas eléctricas durante el
periodo invernal para el cantón
Quito, y en algunos casos en meses
no invernales debido a anomalías
climáticas presentadas desde el año
2005 5
Según los datos de la estación
automática Carapungo de la Red
Metropolitana de Monitoreo
Atmosféricos de Quito, establece
que la velocidad media anual es de
1.69 m/s.
Nota: el análisis del nivel de riesgo está en función de la división de zonas de vulnerabilidad del cantón Quito, tomando como punto de
estudio la parroquia en la cual se encuentra el terreno donde se implantará la EBC.
6.2.2
RIESGOS OPERACIONALES
Para la evaluación de los riesgos de seguridad se utiliza el método de FINE que consiste en cuantificar los factores de
las consecuencias que representen, la probabilidad y exposición con la que se presente el riesgo identificado.
Probabilidad
Valor
Imposible
0,5
Improbable
1
Remoto
3
Ocasional
Prácticamente imposible, 1 en un millón
Extremadamente remota, pero concebible, no ha pasado
en años
Consecuencia remotamente posible, por lo menos una
vez al año
Consecuencia rara, más de dos veces al año
6
5
Probabilidad
0,1
4
Grado
Probable
Completamente posible (probabilidad del 50%)
Escuela Politécnica Nacional Instituto Geofísico (http://www.igepn.edu.ec/)
http://www.inamhi.gov.ec
FA-0120-SA
NOVIEMBRE-2011
46

47. Ficha Ambiental

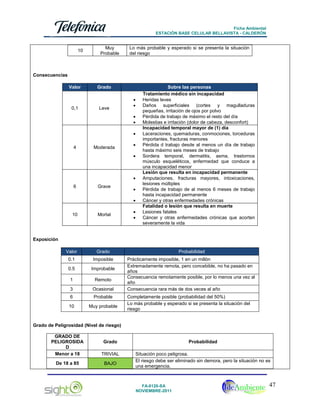

ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
10
Muy
Probable
Lo más probable y esperado si se presenta la situación
del riesgo
Consecuencias
Valor
0,1
Grado
Leve
•
•
•
•
•
4
Moderada
•
•
•
6
Grave
•
•
10
Mortal
•
•
Sobre las personas
Tratamiento médico sin incapacidad
Heridas leves
Daños superficiales (cortes y magulladuras
pequeñas, irritación de ojos por polvo
Pérdida de trabajo de máximo el resto del día
Molestias e irritación (dolor de cabeza, desconfort)
Incapacidad temporal mayor de (1) día
Laceraciones, quemaduras, conmociones, torceduras
importantes, fracturas menores
Pérdida d trabajo desde al menos un día de trabajo
hasta máximo seis meses de trabajo
Sordera temporal, dermatitis, asma, trastornos
músculo esqueléticos, enfermedad que conduce a
una incapacidad menor
Lesión que resulta en incapacidad permanente
Amputaciones, fracturas mayores, intoxicaciones,
lesiones múltiples
Pérdida de trabajo de al menos 6 meses de trabajo
hasta incapacidad permanente
Cáncer y otras enfermedades crónicas
Fatalidad o lesión que resulta en muerte
Lesiones fatales
Cáncer y otras enfermedades crónicas que acorten
severamente la vida
Exposición
Valor
Grado
Probabilidad
0.1
Imposible
0.5
Improbable
1
Remoto
3
Ocasional
Prácticamente imposible, 1 en un millón
Extremadamente remota, pero concebible, no ha pasado en
años
Consecuencia remotamente posible, por lo menos una vez al
año
Consecuencia rara más de dos veces al año
6
Probable
10
Muy probable
Completamente posible (probabilidad del 50%)
Lo más probable y esperado si se presenta la situación del
riesgo
Grado de Peligrosidad (Nivel de riesgo)
GRADO DE
PELIGROSIDA
D
Menor a 18
Grado
Probabilidad
TRIVIAL
De 18 a 85
BAJO
Situación poco peligrosa.
El riesgo debe ser eliminado sin demora, pero la situación no es
una emergencia.
FA-0120-SA
NOVIEMBRE-2011
47

48. Ficha Ambiental

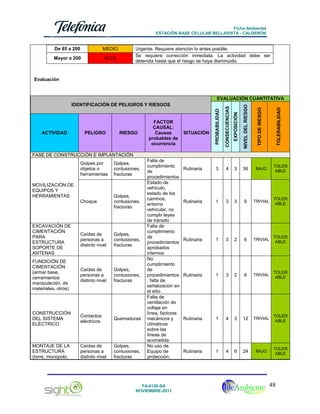

ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
De 85 a 200
MEDIO
Mayor a 200
ALTO
Urgente. Requiere atención lo antes posible.
Se requiere corrección inmediata. La actividad debe ser
detenida hasta que el riesgo se haya disminuido.
Evaluación
EVALUACIÓN CUANTITATIVA
Rutinaria
3
4
3
36
BAJO
TOLER
ABLE
Rutinaria
1
3
3
9
TRIVIAL
TOLER
ABLE
Rutinaria
1
3
2
6
TRIVIAL
TOLER
ABLE
Rutinaria
1
3
2
6
TRIVIAL
TOLER
ABLE
Rutinaria
1
4
3
12
TRIVIAL
TOLER
ABLE
Rutinaria
1
4
6
24
BAJO
TOLER
ABLE
TIPO DE RIESGO
SITUACIÓN
TOLERABILIDAD
NIVEL DEL RIESGO
RIESGO
EXPOSICIÓN
PELIGRO
CONSECUENCIAS
ACTIVIDAD
FACTOR
CAUSAL:
Causas
probables de
ocurrencia
PROBABILIDAD
IDENTIFICACIÓN DE PELIGROS Y RIESGOS
FASE DE CONSTRUCCIÓN E IMPLANTACIÓN
Golpes por
objetos o
herramientas
Golpes,
contusiones,
fracturas
Choque
Golpes,
contusiones,
fracturas
EXCAVACIÓN DE
CIMENTACIÓN
PARA
ESTRUCTURA
SOPORTE DE
ANTENAS
Caídas de
personas a
distinto nivel
Golpes,
contusiones,
fracturas
FUNDICIÓN DE
CIMENTACIÓN
(armar base,
cerramientos
manipulación, de
materiales, otros)
Caídas de
personas a
distinto nivel
Golpes,
contusiones,
fracturas
CONSTRUCCIÓN
DEL SISTEMA
ELÉCTRICO
Contactos
eléctricos
Quemaduras
MONTAJE DE LA
ESTRUCTURA
(torre, monopolo,
Caídas de
personas a
distinto nivel
Golpes,
contusiones,
fracturas
MOVILIZACIÓN DE
EQUIPOS Y
HERRAMIENTAS
Falta de
cumplimiento
de
procedimientos
Estado de
vehículo,
estado de los
caminos,
entorno
vehicular, no
cumplir leyes
de tránsito
Falta de
cumplimiento
de
procedimientos
aprobados
internos
No
cumplimiento
de
procedimientos
, falta de
señalización en
el sitio
Falta de
ventilación de
voltaje en
línea, factores
mecánicos y
climáticos
sobre las
líneas de
acometida
No uso de
Equipo de
protección,
FA-0120-SA
NOVIEMBRE-2011
48

49. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
soportes en
terrazas)
Lesiones,
golpes
Caídas de
objetos
desprendidos
INSTALACIÓN DEL
SISTEMA DE
PUESTA A TIERRA
Caídas de
objetos en
manipulación
Golpes,
contusiones,
fracturas
Inhalación,
contacto
cutáneo o
ingestión de
substancias
nocivas
Irritación y
alergias
factores
Rutinaria
naturales
(lluvia), no
cumplir
procedimientos
Rutinaria
, falta de
supervisión
Falta hábitos
de higiene,
falta de
capacitación
1
4
6
24
BAJO
TOLER
ABLE
1
4
6
24
BAJO
TOLER
ABLE
Rutinaria
3
6
6
108
MEDIO
TOLER
ABLE
Rutinaria
3
6
3
54
BAJO
TOLER
ABLE
Rutinaria
3
4
3
36
BAJO
TOLER
ABLE
Rutinaria
10
1
3
30
BAJO
TOLER
ABLE
Rutinaria
3
6
3
54
BAJO
TOLER
ABLE
Rutinaria
6
4
6
144
MEDIO
TOLER
ABLE
Rutinaria
10
4
3
120
MEDIO
TOLER
ABLE
Rutinaria
1
4
3
12
TRIVIAL
TOLER
ABLE
Rutinaria
10
1
3
30
BAJO
TOLER
ABLE
Rutinaria
10
1
1
0
100
MEDIO
TOLER
ABLE
FASE DE OPERACIÓN Y MANTENIMIENTO
Quemaduras
TRABAJOS DE
MANTENIMIENTO
SOBRE LOS
EQUIPOS
Contactos
eléctricos
MOVILIZACIÓN DE
EQUIPOS Y
HERRAMIENTA
Golpes por
objetos o
herramientas
Golpes
Caídas de
personas a
distinto nivel
Caídas a
desnivel que
producen
lesiones,
fracturas
Caídas de
personas al
mismo nivel
Lesiones ,
golpes ,
contusiones,
fracturas
AJUSTES DE
Caída de
EQUIPOS,
INSTALACIÓN, USO objetos en
manipulación
DE
HERRAMIENTAS
Caída de
objetos
desprendidos
Golpes y
caídas
Golpes,
contusiones,
fracturas
Golpes,
contusiones,
fracturas
Choques
Golpes,
contra objetos contusiones,
inmóviles
fracturas
Elementos
cortantes
Heridas,
cortes
Inadecuada
manipulación
de
instrumentos,
herramientas,
negligencia,
falta de
entrenamiento
Descuido, falta
de
conocimiento
en
manipulación
Trabajos sin
cinturones de
seguridad /
Resbalones en
escalera/ sin
equipo de
protección/
condiciones
climáticas
Superficies no
uniformes,
resbalones
Caída de
herramientas
por mala
manipulación o
por descuido
Pernos
desajustados ,
tubos aflojados
Paso de un
lugar a otro de
la estación ,
maniobras en
la estructura de
soporte
Trabajo con
herramientas
cortopunzantes
FA-0120-SA
NOVIEMBRE-2011
49

50. Ficha Ambiental

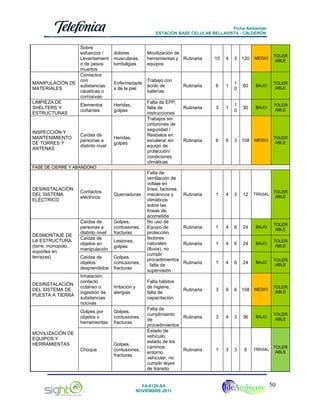

ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Sobre
esfuerzos /
Levantamient
o de pesos
muertos
Contactos
con
MANIPULACIÓN DE
substancias
MATERIALES
cáusticas o
corrosivas
LIMPIEZA DE
Elementos
SHELTERS Y
cortantes
ESTRUCTURAS
INSPECCIÓN Y
MANTENIMIENTO
DE TORRES Y
ANTENAS
Caídas de
personas a
distinto nivel
dolores
musculares,
lumbalgias
Movilización de
herramientas y Rutinaria
equipos
10
4
3
120
MEDIO
TOLER
ABLE
Enfermedade
s de la piel
Trabajo con
ácido de
baterías
Rutinaria
6
1
1
0
60
BAJO
TOLER
ABLE
Rutinaria
3
1
1
0
30
BAJO
TOLER
ABLE
Rutinaria
6
6
3
108
MEDIO
TOLER
ABLE
Rutinaria
1
4
3
12
TRIVIAL
TOLER
ABLE
Rutinaria
1
4
6
24
BAJO
TOLER
ABLE
Rutinaria
1
4
6
24
BAJO
TOLER
ABLE
Rutinaria
1
4
6
24
BAJO
TOLER
ABLE
Rutinaria
3
6
6
108
MEDIO
TOLER
ABLE
3
4
3
36
BAJO
TOLER
ABLE
1
3
3
9
TRIVIAL
TOLER
ABLE
Falta de EPP,
falta de
instrucciones
Trabajos sin
cinturones de
seguridad /
Resbalos en
escalera/ sin
equipo de
protección/
condiciones
climáticas
Heridas,
golpes
Heridas,
golpes
FASE DE CIERRE Y ABANDONO
DESINSTALACIÓN
DEL SISTEMA
ELÉCTRICO
Contactos
eléctricos
Quemaduras
DESINSTALACIÓN
DEL SISTEMA DE
PUESTA A TIERRA
Golpes,
contusiones,
fracturas
Caídas de
objetos
desprendidos
Golpes,
contusiones,
fracturas
Inhalación,
contacto
cutáneo o
ingestión de
substancias
nocivas
Irritación y
alergias
Golpes por
objetos o
herramientas
DESMONTAJE DE
LA ESTRUCTURA
(torre, monopolo,
soportes en
terrazas)
Caídas de
personas a
distinto nivel
Caídas de
objetos en
manipulación
Golpes,
contusiones,
fracturas
Choque
Golpes,
contusiones,
fracturas
MOVILIZACIÓN DE
EQUIPOS Y
HERRAMIENTAS
Lesiones,
golpes
Falta de
ventilación de
voltaje en
línea, factores
mecánicos y
climáticos
sobre las
líneas de
acometida
No uso de
Equipo de
protección,
factores
naturales
(lluvia), no
cumplir
procedimientos
, falta de
supervisión
Falta hábitos
de higiene,
falta de
capacitación
Falta de
cumplimiento
Rutinaria
de
procedimientos
Estado de
vehículo,
estado de los
caminos,
Rutinaria
entorno
vehicular, no
cumplir leyes
de tránsito
FA-0120-SA
NOVIEMBRE-2011
50

51. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
7
PLAN DE MANEJO
INTRODUCCIÓN
El Plan de Manejo Ambiental es un instrumento de gestión destinado a proveer de una guía de programas,
procedimientos, medidas, prácticas y acciones, orientados a prevenir, eliminar, minimizar o controlar aquellos impactos
ambientales o sociales negativos determinados como significativos. De igual forma, el Plan de Manejo Ambiental busca
maxim Libro IRD, La Vulnerabilidad del Distrito Metropolitano de Quito izar aquellos aspectos identificados como positivos
durante la evaluación de la Estación Base Celular Bellavista - Calderón.
El Plan de Manejo Ambiental, deberá ser entendido como una herramienta dinámica, y por lo tanto variable en el tiempo,
el cual deberá ser actualizado y mejorado en la medida en que la operación de la estación y la significancia de los
impactos previstos cambien. Esto implica que el proponente del proyecto, deberá mantener un compromiso hacia el
mejoramiento continuo de los aspectos socio-ambientales y sus operaciones.
OBJETIVO
-
a.
Establecer las acciones o medidas que deberá tomar en cuenta para prevenir, controlar, minimizar, mitigar
y compensar los impactos ambientales negativos que las fases de construcción y operación puedan
generar sobre los factores ambientales.
Plan de Prevención y Control de impactos
Dicho programa tiende a minimizar y prevenir de manera oportuna las actividades que generen contaminación ambiental
tanto en la fuente, medio y cuerpo receptor.
Objetivo: Cumplir con los estándares ambientales aplicables a la actividad de construcción y operación de la Estación
Base Celular con el fin de mantener el medio físico actual de la zona. Minimizar el impacto visual generado por la
implantación de la Estación Base Celular.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
b.
Plan de Manejo de Residuos, Desechos Sólidos no Domésticos
Comprende las medidas necesarias para garantizar el buen manejo de los desechos generados en el mantenimiento
realizado a la estación.
Objetivo: Fortalecer el sistema de manejo de residuos sólidos que tiene OTECEL S.A., para controlar la generación,
transporte y disposición final o tratamiento de los residuos sólidos generados en la Estación Base Celular.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
c.
Plan de Contingencias y Atención A Emergencias Ambientales
Comprende el detalle de acciones para enfrentar cualquier evento fortuito.
Objetivo: Alcanzar una eficiente capacidad de respuesta, en caso de que se presente una emergencia en cada fase del
proyecto (construcción, operación y abandono) con relación a la Estación Base Celular
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
d.
Plan de Monitoreo
Establecer sistemas de seguimiento, evaluación y monitoreo ambiental.
FA-0120-SA
NOVIEMBRE-2011
51

52. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Objetivo: Solicitud de monitoreo de emisiones electromagnéticas no ionizantes generada por la estación.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
e.
Plan de Seguimiento de las Actividades Propuestas en el Plan de Manejo Ambiental
Dicho plan contempla el conjunto de actividades propuestas, así como los recursos e indicadores para garantizar el
cumplimiento de las mismas en su totalidad.
Objetivo: Verificar el grado de eficacia de las medidas ambientales tomadas en el plan de manejo ambiental.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
f.
Plan de Relaciones Comunitarias
Actividades a ser realizadas con las comunidades del área de influencia de la Estación Base Celular Bellavista Calderón incluyendo medidas de difusión., estrategias de información a la comunidad, entre otros.
Objetivo: Facilitar las buenas relaciones entre la comunidad y la empresa que opera la estación celular con el fin de
responder las posibles inquietudes que se generen durante la operación y mantenimiento de la Estación Base Celular.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido
g.
Plan de Comunicación, Capacitación y Educación
Este plan se enfoca en difundir temas de gestión integral de residuos sólidos, gestión y legislación ambiental,
contingencias, emergencias ambientales, seguridad industrial y plan de manejo ambiental al personal involucrado
(incluidos proveedores y contratistas) que se encuentra relacionados con el proyecto en sus fases de construcción,
operación, mantenimiento y eventualmente el abandono de la Estación Base Celular.
Objetivo: Transmitir al personal interno y externo de TELEFÓNICA las medidas de gestión ambiental aplicables a la
Estación Base Celular.
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido.
h.
Plan de Seguridad Industrial y Salud Ocupacional
Medidas para la prevención y control de los riesgos de salud y seguridad ocupacional, en sus diferentes etapas
relacionadas con los trabajadores involucrados en actividades de la Estación Base Celular Bellavista - Calderón.
Telefónica cuenta con un Reglamento de seguridad y Salud del Trabajo aprobado por el Ministerio de Relaciones
Laborales y exige a sus proveedores la entrega de documentos aprobados por el ente regulador en materia de
seguridad y salud del trabajo para la prestación de sus servicios.
Objetivo : Garantizar una prevención y control de los riesgos de salud y seguridad ocupacional
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido
i.
Plan de Rehabilitación de Áreas Afectadas, Cierre y Abandono.
El Plan de Abandono y Entrega del Área de la Estación Base Celular Bellavista - Calderón contempladas en la presente
Ficha Ambiental, consiste en un conjunto de medidas para el retiro de todos los equipos de comunicación y toda la
infraestructura (incluyendo el cerramiento), evitando en lo posible cualquier tipo de contaminación por residuos sólidos,
FA-0120-SA
NOVIEMBRE-2011
52

53. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
restitución del área para obtener las condiciones iniciales del espacio físico que TELEFÓNICA recibió antes de la
ejecución del proyecto.
Objetivo: Entregar el área de ubicación de la Estación Base Celular Bellavista - Calderón, de ser posible, en similares
condiciones iniciales recibidas antes de la construcción
Meta: Cumplir con el 100% de la actividad dentro del plazo establecido
j.
Cronograma del PMA
Finalmente, la elaboración de este cronograma dispone de las actividades a ejecutarse de todos los planes
anteriormente mencionados que estarán sujetas a fechas tentativas de cumplimiento, responsable y costos de
implementación. Es importante aclarar que el plan de seguridad industrial y salud ocupacional no estará incluido puesto
que no es de competencia ambiental.
FA-0120-SA
NOVIEMBRE-2011
53

54. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
7.1
DESCRIPCIÓN DE LAS ACTIVIDADES DE PLAN DE MANEJO AMBIENTAL
MEDIDA
INDICADOR
RANGO DE VALORES DE INDICADOR
COSTO
USD/AÑO
RESPONSABLE
MEDIO DE
VERIFICACIÓN
PLAZO
PLAN DE PREVENCIÓN Y CONTROL DE LA CONTAMINACIÓN
Fase de Construcción
Implementar la
mimetización de acuerdo
a las medidas
establecidas en la
Propuesta del Análisis de
Reducción del Impacto
visual.
Mimetización
propuesta
implementada
Fase de Operación
Realizar el mantenimiento
a la mimetización
propuesta.
Mantenimientos de la
mimetización
realizados/año
No Cumple con la
implementación de
la propuesta de
mimetización
Cumple con la
implementación
de la propuesta
de mimetización
$ 1000
ING. LUIS
FERNÁNDEZ
Registro Fotográfico
Visita de campo
Durante la
construcción
$ 200
ING. LUIS
FERNÁNDEZ
Registros de
mantenimiento
Anual
.
No
Cumple
Cumple
parcialmente
1
2
Cumple
3
.
Fase de Operación
En caso de modificar las
características sobre las
cuales se realizó la
Propuesta del Análisis de
Reducción del Impacto
visual, realizar la
modificación de la
mimetización que permita
conseguir la reducción del
impacto visual
Medida de
mimetización
implementada
requerida
Fase de Operación
Realizar el mantenimiento
preventivo y/o correctivo
del generador.
No Aplica
No
Cumple
Cumple
parcialmente
De 6 a 11
meses de
realizado el
cambio
Dentro de
6 meses
de
realizado
el cambio
$ 200
ING. LUIS
FERNÁNDEZ
Registro Fotográfico
No Aplica
No Aplica
No Aplica
No Aplica
Cumple
> a 12
meses de
realizado
el cambio
Cuando se
vean
modificadas las
características
del sitio donde
operará la
estación o la
misma se vea
deteriorada
FA-0120-SA
NOVIEMBRE-2011
No Aplica
54

55. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Cambio de refrigerante
actual (CFQ) por otro
alternativo.
No Aplica
Notificaciones
realizadas por lo
menos con 15 días de
anticipación
No Aplica
Oficio de notificación
ingresado a la
Secretaría de
Ambiente y en los
casos que amerite se
adjuntara informe
técnico
Cuando se
requiera
cambios en la
EBC
ING. LUIS
FERNÁNDEZ
Hojas técnicas de
seguridad
Durante la
construcción,
operación,
cierre y
abandono
No Aplica
No
Cumple
No Aplica
ING. LUIS
FERNÁNDEZ
Registros de
generación de
residuos o documento
similar
Durante la
construcción
Durante el
cierre y
abandono
No Aplica
Fase de Operación
Notificar a la Secretaría
de Ambiente con por lo
menos 15 días de
anticipación, previo a la
realización de cambios
físicos en las
características técnicas
de la EBC.
No Aplica
No Aplica
ING. LUIS
FERNÁNDEZ
Registros de
generación de
residuos o documento
similar
No Aplica
Cumple
No Aplica
ING. LUIS
FERNÁNDEZ
PLAN DE MANEJO DE RESIDUOS, DESECHOS SÓLIDOS NO DOMÉSTICOS
Fase de Construcción,
Operación, Cierre y
Abandono
Mantener hojas de
seguridad para todos los
residuos
Fase de Construcción,
Cierre y Abandono
Aplicar el procedimiento
interno de Gestión de
Residuos Solidos
Número de hojas de
seguridad para
desechos
No
Cumple
Cumple
parcialmente
Cumple
<4
5- 7
8-11
Cantidad de residuos
generados
No
Cumple
No Aplica
Cumple
Cantidad de residuos
no peligrosos
generados/año
Fase de Operación
Aplicar el procedimiento
interno de Gestión de
Residuos Sólidos,
Cantidad de residuos
peligrosos
generados/año
Cantidad de residuo
peligroso almacenada
en la bodega
designada según tipo
de residuo /año
FA-0120-SA
NOVIEMBRE-2011
No
Cumple
Anual
Cumple
$ 50
ING. LUIS
FERNÁNDEZ
Registros de
almacenamiento de
residuos peligrosos
55

56. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Capacitación anual al
personal involucrado
(incluidos proveedores y
contratistas) sobre gestión
integral de residuos
sólidos
(Número de
asistentes que
aprobaron
evaluación/Número
total de asistentes
que rindieron la
evaluación)*100
Fase de Construcción,
Operación, Cierre y
Abandono
Entrega de residuos a
gestores autorizados
Cantidad de residuos
entregados a
gestores autorizados/
año
$ 50
Cumple
parcialmente
95% ≥ I ≥ 75%
Registro de asistencia
y Evaluaciones sobre
los temas impartidos
en la capacitación
Anual
ING. LUIS
FERNÁNDEZ
Registros de entrega
de residuos a
gestores autorizados
Anual
Cumple
I <75%
ING. LUIS
FERNÁNDEZ
No Aplica
No
Cumple
I
>
5
No
Cumple
Cumple
PLAN DE CONTINGENCIA Y ATENCIÓN A EMERGENCIAS AMBIENTALES
Fase de construcción
Construir el cubeto de
contención para el tanque
de combustible
Fase de Operación
Aplicación y/o
mantenimiento de la
señalización respectiva
en cada Estación Base
Celular (acceso
restringido, riesgo
eléctrico, extintor, uso
obligatorio EPP (torres)
RNI -en caso de ser
necesario-)
Fase de Operación
Dar mantenimiento a los
elementos necesarios
para la prevención de un
evento contingente
ambiental.
No Aplica
Señalética
implementada y
mantenida de
acuerdo al tipo de
estación: Terraza 
3, Torre  4
No Aplica
Cumple
parcialmente
No Cumple
Terraza
1
Terraza
Cumple
parcialmente
Torre
4
Número de extintores
vigentes en la
estación
No Cumple
FA-0120-SA
NOVIEMBRE-2011
2-3
No Aplica
No Aplica
No Aplica
$ 50
ING. LUIS
FERNÁNDEZ
Registro fotográfico
Anual
$ 100
ING. LUIS
FERNÁNDEZ
Registros de
mantenimiento
Verificación en
campo
Anual
Cumple
Terraza
3
2
No Cumple
Torre
No Aplica
Cumple
Terraza
1
Cumple
56

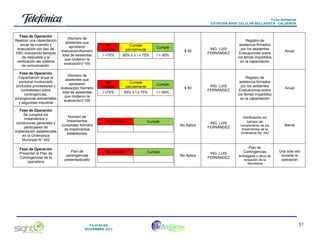

57. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Realizar una capacitación
anual de incendio y
evacuación por tipo de
EBC incluyendo tiempos
de respuesta y la
verificación del sistema
de comunicación.
(Número de
asistentes que
aprobaron
evaluación/Número
total de asistentes
que rindieron la
evaluación)*100
Fase de Operación
Capacitación anual al
personal involucrado
(incluidos proveedores y
contratistas) sobre
contingencias,
emergencias ambientales
y seguridad industrial
(Número de
asistentes que
aprobaron
evaluación/ Número
total de asistentes
que rindieron la
evaluación)*100
Fase de Operación
Se cumplirá los
lineamientos y
condiciones generales y
particulares de
implantación establecidas
en la Ordenanza
Municipal N° 042
Numero de
lineamientos
cumplidas/ Número
de lineamientos
establecidas
Fase de Operación
Presentar el Plan de
Contingencias de la
operadora
Plan de
contingencias
presentado/año
95% ≥ ≥ I ≥ 75%
Cumple
parcialmente
95% ≥ I ≥ 75%
ING. LUIS
FERNÁNDEZ
Anual
ING. LUIS
FERNÁNDEZ
No Aplica
ING. LUIS
FERNÁNDEZ
Cumple
I <75%
Registro de
asistencia firmados
por los asistentes
Evaluaciones sobre
los temas impartidos
en la capacitación
I > 95%
No
Cumple
Anual
Cumple
I <75%
ING. LUIS
FERNÁNDEZ
No Aplica
Cumple
parcialmente
Registro de
asistencia firmados
por los asistentes
Evaluaciones sobre
los temas impartidos
en la capacitación
$ 50
No
Cumple
I > 95%
No Cumple
No Cumple
FA-0120-SA
NOVIEMBRE-2011
$ 50
Cumple
Cumple
Verificación en
campo del
cumplimiento de los
lineamientos de la
Ordenanza No. 042
Plan de
Contingencias
entregado y oficio de
recepción de la
Secretaria
Bienal
Una sola vez
durante la
operación
57

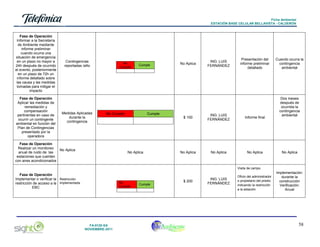

58. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Informar a la Secretaría
de Ambiente mediante
informe preliminar
cuando ocurra una
situación de emergencia
en un plazo no mayor a
24h después de ocurrido
el evento, posteriormente
en un plazo de 72h un
informe detallado sobre
las causa y las medidas
tomadas para mitigar el
impacto
Fase de Operación
Aplicar las medidas de
remediación y
compensación
pertinentes en caso de
ocurrir un contingente
ambiental en función del
Plan de Contingencias
presentado por la
operadora
Contingencias
reportadas /año
Medidas Aplicadas
durante la
contingencia
No
Cumple
Cumple
No Cumple
Fase de Operación
Realizar un monitoreo
No Aplica
anual de ruido de las
estaciones que cuenten
con aires acondicionados
No Aplica
Cumple
ING. LUIS
FERNÁNDEZ
Presentación del
informe preliminar
detallado
$ 100
No Aplica
ING. LUIS
FERNÁNDEZ
Informe final
No Aplica
No Aplica
No Aplica
Cuando ocurra la
contingencia
ambiental
Dos meses
después de
ocurrida la
contingencia
ambiental
No Aplica
Visita de campo
Fase de Operación
Implementar o verificar la Restricción
restricción de acceso a la implementada
EBC
No
Cumple
FA-0120-SA
NOVIEMBRE-2011
$ 200
Cumple
ING. LUIS
FERNÁNDEZ
Oficio del administrador
o propietario del predio
indicando la restricción
a la estación
Implementación:
durante la
construcción
Verificación:
Anual
58

59. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Mantener el registro del
horómetro del generador
de emergencia
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
PLAN DE MONITOREO
Fase de Operación
Si el informe de
monitoreo de ruido
determina que la
operación de la EBC es
causa de contaminación
acústica a los predios
colindantes, se deberán
implementar las medidas
de insonorización.
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
Fase de Operación
Realizar un monitoreo
anual de emisiones
gaseosas en caso de que
los generadores
eléctricos superen las 60
horas de uso semestral
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
No Aplica
Fase de Operación
Se coordinará un
monitoreo de RNI a cargo
de la SUPERTEL, en
caso de que se modifique
Monitoreos
alguno de los factores
requeridos realizados
establecidos en el
artículo 18 del
Reglamento de
Protección de Radiación
no Ionizante
No Cumple
Cumple
No Aplica
ING. LUIS
FERNÁNDEZ
Cuando se
realice un cambio
Informe de monitoreo
significativo de
acuerdo al
Solicitud a la
artículo 18 del
SUPERTEL para la
reglamento de
realización de
Protección de
monitoreo
Radiación no
Ionizante
PLAN DE SEGUIMIENTO DE LAS ACTIVIDADES PROPUESTAS EN EL PLAN DE MANEJO AMBIENTAL
FA-0120-SA
NOVIEMBRE-2011
59

60. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Realizar el seguimiento
anual de los indicadores
de cumplimiento del
PMA.
(Número de
indicadores
evaluados/Número
de indicadores
planteados en el
PMA) *100
No
Cumple
Cumple
parcialmente
Cumple
I <85%
95% ≥ I ≥ 85%
I > 95%
$ 50
ING. LUIS
FERNÁNDEZ
Matriz de
Seguimiento
del PMA
Anual
ING. LUIS
FERNÁNDEZ
Actas de reunión,
videos o fotos
(charlas), registros
de invitaciones,
publicaciones de
invitación
Cuando se
registre un
conflicto
comunitario
ING. LUIS
FERNÁNDEZ
Matriz de
Seguimiento
Anual
PLAN DE RELACIONES COMUNITARIAS
Fase de Construcción,
Operación, Cierre y
Abandono
Mantener charlas o
reuniones con los
habitantes del área de
influencia en casos de
denuncias o quejas
receptadas por la
Operadora o la Secretaria
de Ambiente
(Número de charlas
o reuniones
realizados/ Número
de denuncias o
quejas receptadas
por la Operadora o
la Secretaria de
Ambiente)*100
Estadísticas históricas
$ 400 (por
charla)
Fase de Construcción,
Operación, Cierre y
Abandono
Mantener una matriz de
seguimiento respecto a
consultas, comentarios,
quejas, denuncias y
solicitudes de la
comunidad del área de
influencia en la que se
detallen las acciones
tomadas en cada caso.
Número de
consultas,
denuncias,
comentarios, quejas
o solicitudes
presentadas por la
comunidad/ año
Estadísticas históricas
No Aplica
FA-0120-SA
NOVIEMBRE-2011
60

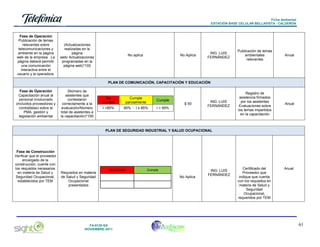

61. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación
Publicación de temas
relevantes sobre
telecomunicaciones y
ambiente en la página
web de la empresa. La
página deberá permitir
una comunicación
interactiva entre el
usuario y la operadora.
(Actualizaciones
realizadas en la
página
web/ Actualizaciones
programadas en la
página web)*100
No aplica
No Aplica
ING. LUIS
FERNÁNDEZ
Publicación de temas
ambientales
relevantes
Anual
Registro de
asistencia firmados
por los asistentes
Evaluaciones sobre
los temas impartidos
en la capacitación
Anual
PLAN DE COMUNICACIÓN, CAPACITACIÓN Y EDUCACIÓN
Fase de Operación
Capacitación anual al
personal involucrado
(incluidos proveedores y
contratistas) sobre el
PMA, gestión y
legislación ambiental
(Número de
asistentes que
contestaron
correctamente a la
evaluación/Número
total de asistentes a
la capacitación)*100
No
Cumple
Cumple
parcialmente
Cumple
I <85%
95%
I ≥ 85%
I > 95%
$ 50
ING. LUIS
FERNÁNDEZ
PLAN DE SEGURIDAD INDUSTRIAL Y SALUD OCUPACIONAL
Fase de Construcción
Verificar que el proveedor
encargado de la
construcción, cuente con
los requisitos necesarios
en materia de Salud y
Seguridad Ocupacional,
establecidos por TEM
Requisitos en materia
de Salud y Seguridad
Ocupacional
presentados
No Cumple
FA-0120-SA
NOVIEMBRE-2011
Cumple
No Aplica
ING. LUIS
FERNÁNDEZ
Certificado del
Proveedor que
indique que cuenta
con los requisitos en
materia de Salud y
Seguridad
Ocupacional,
requeridos por TEM
Anual
61

62. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Fase de Operación y
Mantenimiento
Verificar que el proveedor
encargado de la
operación y
mantenimiento, cuente
con los requisitos
necesarios en materia de
Salud y Seguridad
Ocupacional, establecidos
por TEM
Requisitos en materia
de Salud y Seguridad
Ocupacional
presentados
No Cumple
Cumple
No Aplica
ING. LUIS
FERNÁNDEZ
Certificado del
Proveedor que
indique que cuenta
con los requisitos en
materia de Salud y
Seguridad
Ocupacional,
requeridos por TEM
Anual
PLAN DE CIERRE, ABANDONO Y ENTREGA DEL ÁREA
El abandono de las
instalaciones deberá ser
notificado a la Secretaría
de Ambiente del Municipio
de Quito.
Notificaciones
enviadas a la
Secretaria de
Ambiente
Retirar todos los equipos
disponibles en la estación
incluyendo las antenas,
cableado y estructuras.
Toda la
infraestructura,
equipos e
instalaciones serán
debidamente
retirados.
Realizar la rehabilitación
del sitio en función de lo
acordado con el propietario
Acuerdo entre el
propietario y
Telefónica
No Cumple
Cumple
No Aplica
No Cumple
TOTAL
FA-0120-SA
NOVIEMBRE-2011
Oficio de notificación
realizado
Cuando se cierre
la EBC.
$ 1000
No Cumple
ING. LUIS
FERNÁNDEZ
ING. LUIS
FERNÁNDEZ
Evidencia fotográfica
Informe final de
retiro
Cuando se cierre
la EBC.
No Aplica
ING. LUIS
FERNÁNDEZ
Sitio se debe
encontrar conforme
lo acordado con el
propietario
Cuando se cierre
la EBC.
Cumple
Cumple
$ 3550
62

63. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
8
Nombre de
la firma
consultora
EQUIPO TÉCNICO
ING. MIGUEL CANDO MSC
IDEAMBIENTE & SIGHT COMUNICACIONES
DIRECCIÓN TÉCNICA
Nombre
Ing. Miguel Cando Cajas, Consultor MAE No. 085
Especialidad y
experiencia
Ingeniera Ambiental, Máster en Seguridad, Salud y Ambiente,
con 10 años de experiencia en consultoría ambiental,
desarrollando Estudios de Impacto Ambiental, Auditorías
Ambientales, Peritajes Ambientales, Declaraciones Ambientales,
Gestión Ambiental Pública. Experiencia en Seguimiento y
Monitoreo Ambiental, Biótico y Fiscalización Ambiental de
proyectos
con
financiamiento
internacional,
docente
universitario, etc.
Especialista en identificación y evaluación ambiental y riesgos
laborales.
Firma
COORDINACIÓN TÉCNICA
Nombre
Nombre de
los
integrante
s del
equipo
consultor
Ing. Andrea Tapia
Especialidad y
experiencia
Ingeniera Ambiental con 3 años de experiencia en consultoría
ambiental, monitoreo ambiental, levantamiento de línea base
ambiental, solución de conflictos socioambientales, entre otras
actividades. Experiencia en Planes de Manejo Ambiental,
capacitación ambiental con énfasis en manejo de desechos y
relaciones comunitarias.
Firma
EVALUACIÓN DE IMPACTO Y PMA
Nombre
Ing. Carolina Orozco
Especialidad y
experiencia
Ingeniera Ambiental, con 5 años de experiencia en Consultoría
Ambiental. Especialista en identificación y Evaluación de
Impactos Ambientales y diseño elaboración de Planes de
Manejo Ambiental para la industria en general y estaciones de
Base Celular.
Firma
COMPONENTE BIÓTICO
Nombre
Ing. Miguel Cando - Ing. Andrea Tapia
Especialidad y
experiencia
Mencionadas anteriormente
FA-0120-SA
NOVIEMBRE-2011
63

64. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
COMPONENTE SOCIOECONÓMICO
Nombre
Ing. Fernando Granizo
Especialidad y
experiencia
Ingeniero ambiental con 4 años de experiencia en Estudios de
Impacto Ambiental, Línea Base, Monitoreos Mensuales, etc., en
las siguientes industrias: Petróleos, Minas, Automotriz,
Florícolas, Palmicultoras, Fabricación de agregados de madera,
Agua Potable, Textil, etc.
Nombre y firma del Representante Legal:
Ing. Luis Fernández
Fecha: 01/11/2011
Nota: Por cumplimiento del Plan establecido en el presente documento
9
BIBLIOGRAFÍA
Albuja, L. 1980. Estudio Preliminar de los Vertebrados Ecuatorianos, Escuela Politécnica
Nacional, departamento de Ciencias Biológicas. Quito Ecuador.
Albuja, L. 2002. Mamíferos del ecuador Pp. 271-327, en Diversidad y Conservación de los
Mamíferos Neotropicales (G. Ceballos y J.A. Simonetti eds) CONABIO –UNAM, México,
D.F.
Canter W. Larry, Manual de Evaluación de Impacto Ambiental, Ed. McGrawHill. Agosto
2004.
Cañadas, L. 1983. Mapa bioclimático y Ecológico del Ecuador MAG-PRONAREG. QuitoEcuador Banco Central.
Cartografía de amenazas, vulnerabilidad y capacidades en el Ecuador, Agosto 2001.
Conesa Vicente, Auditorías Medioambientales, Guía Metodológica, segunda edición, Ed.
Mundi-prensa, 1997.
Escuela Politécnica Nacional Instituto Geofísico (http://www.igepn.edu.ec/)
HERNÁNDEZ, MALFAVÓN, FERNÁNDEZ, 1997, Seguridad e Higiene Industrial, Editorial
Limaza.
http://www.inamhi.gov.ec
INAMHI, Anuarios Meteorológicos (2004-2008)
INEC. Datos del Censo de Población y Vivienda. Año 2010
Informe anual 2010, Calidad del Aire en Quito. Municipio del Distrito Metropolitano de Quito.
Secretaria del Ambiente.
FA-0120-SA
NOVIEMBRE-2011
64

65. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Investigación de campo realizada por el Grupo Consultor.
Libro IRD, La Vulnerabilidad del Distrito Metropolitano de Quito
Mapa de Microzonificación sísmica de los suelos del DMQ y áreas potencialmente
licuefactible según la naturaleza de las rocas y sus propiedades mecánicas (cohesión,
densidad) tomado de la página web de la Secretaria de Territorio, Hábitat y Vivienda
Mapas, Secretaría de Hábitat, Territorio y Vivienda del DMQ, http://sthv.quito.gob.ec, 2011.
Ministerio del Ambiente, Texto Unificado de la Legislación Ambiental Secundaria, Diciembre
del 2002
Ordenanza Metropolitana 042, Regula la implantación y funcionamiento de estaciones base
celular, centrales fijas, y de base de los servicios móvil terrestre de radiocomunicaciones en
el territorio del Distrito Metropolitano de Quito, incluida la zona del Nuevo Aeropuerto de
Quito, abril 2011.
Ordenanza Metropolitana No. 213, De la Prevención y Control del Medio Ambiente, R.O.
Edición Especial No. 04, 2007-09-10
PÁEZ Zamora Juan Carlos, 1996, Introducción a la Evaluación del Impacto Ambiental,
Ecuador.
Reglamento de protección de emisiones de radiación no ionizante generadas por uso de
frecuencias del espectro radioeléctrico, marzo 2005.
FA-0120-SA
NOVIEMBRE-2011
65

66. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXOS
FA-0120-SA
NOVIEMBRE-2011
66

67. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.1
Certificado de Intersección con el Sistema de Áreas
Protegidas (SNAP), Bosques Protectores (BP) y Patrimonio
Forestal del Estado
FA-0120-SA
NOVIEMBRE-2011
67

68. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.2
MAPA DE UBICACIÓN DE LA EBC: ESCALA 1:400
EXPRESADO EN COORDENADAS UTM Y GEOGRÁFICAS
(WGS84)
FA-0120-SA
NOVIEMBRE-2011
68

69. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.3
FOTOGRAFIAS PREDIO Y UBICACIÓN EBC BELLAVISTA CALDERÓN
FA-0120-SA
NOVIEMBRE-2011
69

70. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
VISTA DE ACCESO A LA ESTACIÓN
Fuente: Equipo Consultor
ÁREA DE IMPLANTACIÓN DE LA ESTACIÓN
Fuente: Equipo Consultor
FA-0120-SA
NOVIEMBRE-2011
70

71. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
VISTA DEL ENTORNO DE LA ESTACIÓN
Fuente: Equipo Consultor
VISTA DEL ENTORNO DE LA ESTACIÓN
Fuente: Equipo Consultor
FA-0120-SA
NOVIEMBRE-2011
71

72. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
VISTA DEL ENTORNO DE LA ESTACIÓN
Fuente: Equipo Consultor
VISTA DEL ENTORNO DE LA ESTACIÓN
Fuente: Equipo Consultor
FA-0120-SA
NOVIEMBRE-2011
72

73. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.4
FOTOMONTAJES PARA DETERMINAR DEL IMPACTO VISUAL
DE ACUERDO A LA PERSPECTIVA DEL PEATÓN
FA-0120-SA
NOVIEMBRE-2011
73

74. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.5
PLANO DE IMPLANTACIÓN DE LA EBC
FA-0120-SA
NOVIEMBRE-2011
74

75. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXONO.6
SOLICITUD DE AUTORIZACIÓN PRESENTADA A LA
SENATEL PARA LA OPERACIÓN DE LA
EBC
FA-0120-SA
NOVIEMBRE-2011
75

76. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.7
INFORME MONITOREO DE RUIDO
FA-0120-SA
NOVIEMBRE-2011
76

77. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.8
MATERIALES EBC
FA-0120-SA
NOVIEMBRE-2011
77

78. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.9
MATRIZ CUALITATIVA DE IMPACTOS AMBIENTALES
FA-0120-SA
NOVIEMBRE-2011
78

79. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
ANEXO No.10
CERTIFICADO DE CONSULTOR AMBIENTAL
FA-0120-SA
NOVIEMBRE-2011
79

80. Ficha Ambiental
ESTACIÓN BASE CELULAR BELLAVISTA - CALDERÓN
Dirección Ofic: Jorge DromN41-176 y Juan de Ascaray, 3r Piso
Telf: (02) 6038573
Correo electrónico: migccma@yahoo.com
Quito - Ecuador
FA-0120-SA
NOVIEMBRE-2011
80
