1. FISIOLOGIA DE
LA VISION
Daniel Ambriz Frias

2. LUZ
Forma de energía transmitida en forma de ondas de
amplitud variable
Trayecto rectilíneo en todas direcciones “rayos de
luminosos” (1)

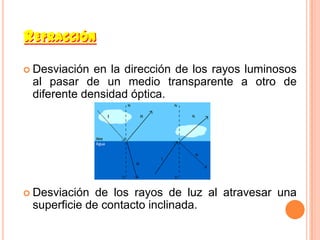

3. REFRACCIÓN
 Desviación en la dirección de los rayos luminosos
al pasar de un medio transparente a otro de
diferente densidad óptica.
 Desviación de los rayos de luz al atravesar una
superficie de contacto inclinada.

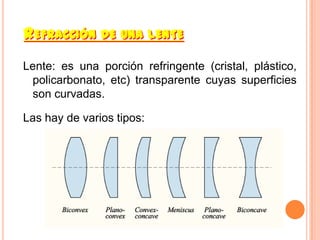

4. REFRACCIÓN DE UNA LENTE
Lente: es una porción refringente (cristal, plástico,
policarbonato, etc) transparente cuyas superficies
son curvadas.
Las hay de varios tipos:

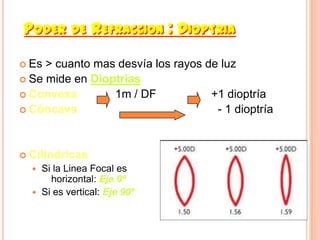

5. PODER DE REFRACCION : DIOPTRIA
 Es > cuanto mas desvía los rayos de luz
 Se mide en Dioptrías
 Convexa 1m / DF +1 dioptría
 Cóncava - 1 dioptría
 Cilindricas
 Si la Linea Focal es
horizontal: Eje 0º
 Si es vertical: Eje 90º

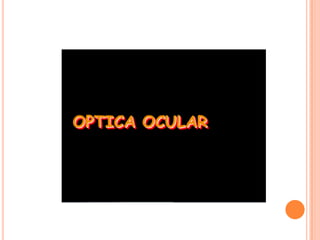

6. OPTICA OCULAR

7. El ojo como una
cámara

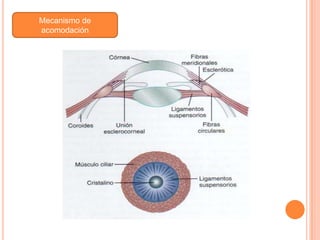

8. Mecanismo de
acomodación

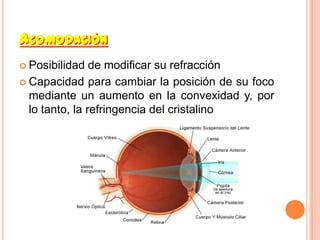

9. ACOMODACIÓN
 Posibilidad de modificar su refracción
 Capacidad para cambiar la posición de su foco
mediante un aumento en la convexidad y, por
lo tanto, la refringencia del cristalino

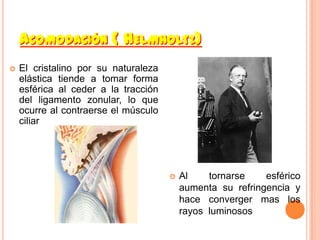

10. ACOMODACIÓN ( HELMHOLTZ)
 El cristalino por su naturaleza
elástica tiende a tomar forma
esférica al ceder a la tracción
del ligamento zonular, lo que
ocurre al contraerse el músculo
ciliar
 Al tornarse esférico
aumenta su refringencia y
hace converger mas los
rayos luminosos

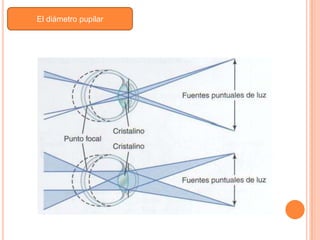

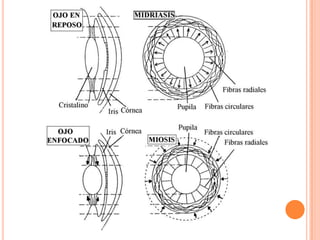

11. El diámetro pupilar

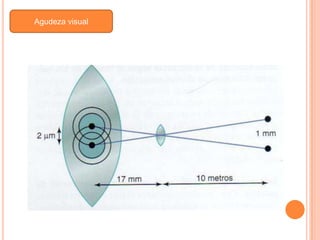

13. Agudeza visual

14. FUNCION
RECEPTORA Y
NEURAL DE LA
RETINA

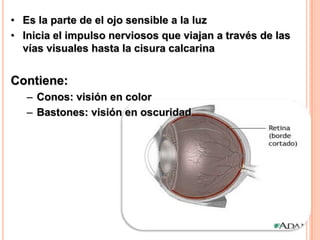

15. • Es la parte de el ojo sensible a la luz
• Inicia el impulso nerviosos que viajan a través de las
vías visuales hasta la cisura calcarina
Contiene:
– Conos: visión en color
– Bastones: visión en oscuridad

16. Se subdivide en:
a) Disco óptico
b) Macula
c) Retina periférica

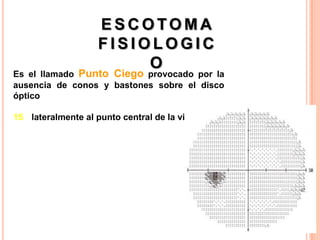

17. ESCOTOMA
FISIOLOGIC
O
Es el llamado Punto Ciego provocado por la
ausencia de conos y bastones sobre el disco
óptico
15 lateralmente al punto central de la visión

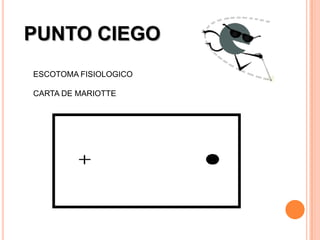

18. PUNTO CIEGO
ESCOTOMA FISIOLOGICO
CARTA DE MARIOTTE

19. FOVEA
Centro de la retina 1mm2
• Capacitada para la visión aguda y detallada
La parte central de la fóvea 0.3mm diámetro
• Se compone casi por completo
de conos
• Contribuye a la detección del
detalle de la imagen visual

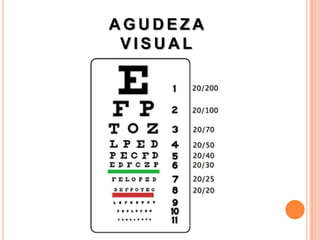

20. AGUDEZA
VISUAL

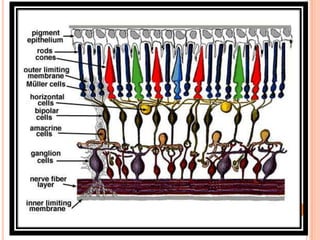

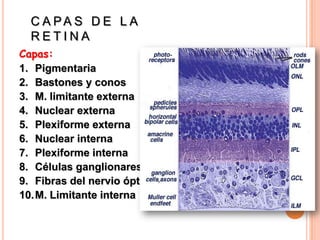

21. C A PA S D E L A
RETINA
Capas:
1. Pigmentaria
2. Bastones y conos
3. M. limitante externa
4. Nuclear externa
5. Plexiforme externa
6. Nuclear interna
7. Plexiforme interna
8. Células ganglionares
9. Fibras del nervio óptico
10.M. Limitante interna

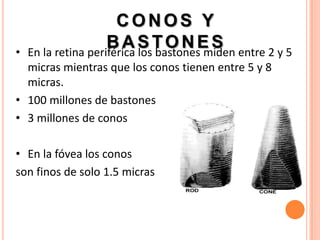

23. CONOS Y
•
B A S T O N E S entre 2 y 5
En la retina periférica los bastones miden
micras mientras que los conos tienen entre 5 y 8
micras.
• 100 millones de bastones
• 3 millones de conos
• En la fóvea los conos
son finos de solo 1.5 micras

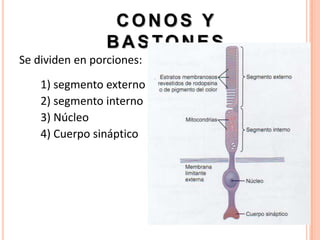

24. CONOS Y
BASTONES
Se dividen en porciones:
1) segmento externo
2) segmento interno
3) Núcleo
4) Cuerpo sináptico

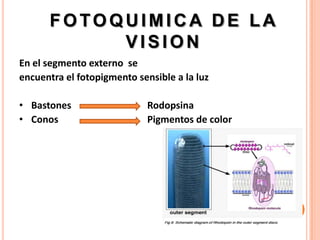

25. FOTOQUIMICA DE LA
VISION
En el segmento externo se
encuentra el fotopigmento sensible a la luz
• Bastones Rodopsina
• Conos Pigmentos de color

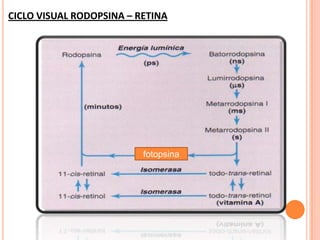

26. CICLO VISUAL RODOPSINA – RETINA
fotopsina

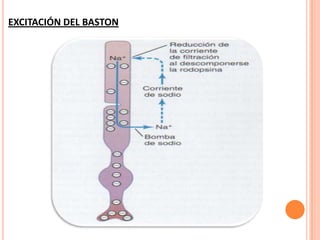

27. EXCITACIÓN DEL BASTON

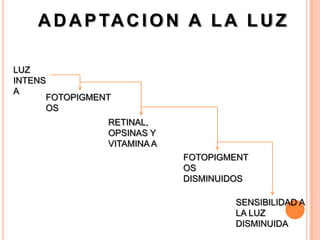

28. A D A P TA C I O N A L A L U Z
LUZ
INTENS
A
FOTOPIGMENT
OS
RETINAL,
OPSINAS Y
VITAMINA A
FOTOPIGMENT
OS
DISMINUIDOS
SENSIBILIDAD A
LA LUZ
DISMINUIDA

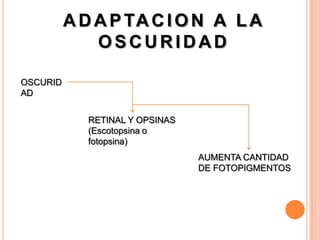

29. A D A P TA C I O N A L A
OSCURIDAD
OSCURID
AD
RETINAL Y OPSINAS
(Escotopsina o
fotopsina)
AUMENTA CANTIDAD
DE FOTOPIGMENTOS

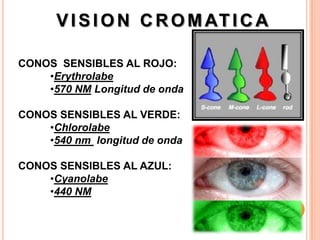

30. V I S I O N C R O M AT I C A
CONOS SENSIBLES AL ROJO:
•Erythrolabe
•570 NM Longitud de onda
CONOS SENSIBLES AL VERDE:
•Chlorolabe
•540 nm longitud de onda
CONOS SENSIBLES AL AZUL:
•Cyanolabe
•440 NM

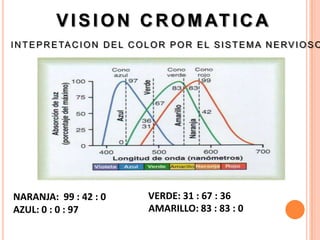

31. V I S I O N C R O M AT I C A
I N T E P R E TA C I O N D E L C O L O R P O R E L S I S T E M A N E R V I O S O
NARANJA: 99 : 42 : 0 VERDE: 31 : 67 : 36
AZUL: 0 : 0 : 97 AMARILLO: 83 : 83 : 0

32. Cartas de
Ishihara

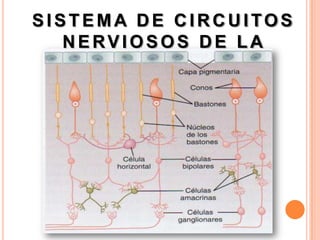

33. SISTEMA DE CIRCUITOS
NERVIOSOS DE LA
RETINA

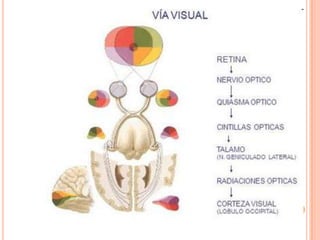

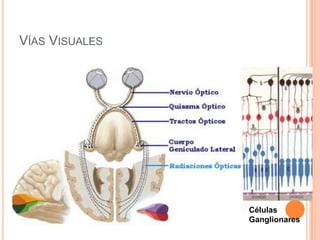

36. VÍAS VISUALES
Células
Ganglionares

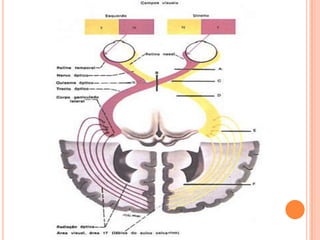

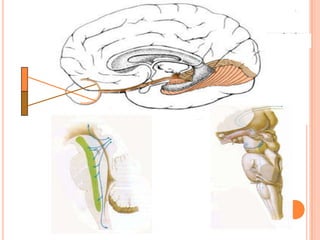

38. Cintilla óptica

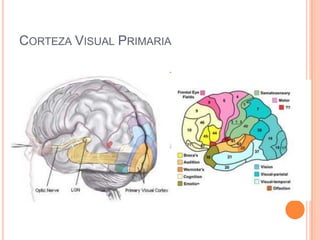

39. CORTEZA VISUAL PRIMARIA

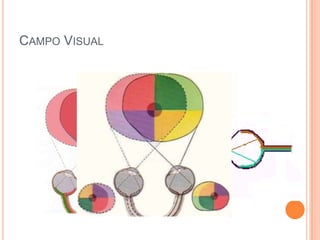

40. CAMPO VISUAL

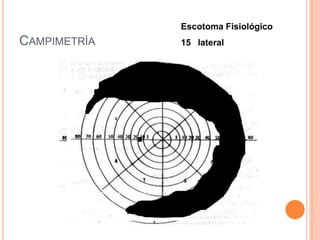

41. Escotoma Fisiológico
CAMPIMETRÌA 15 lateral

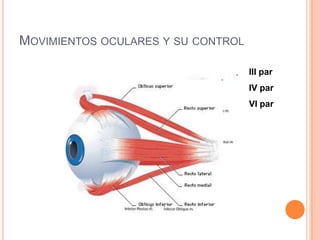

43. MOVIMIENTOS OCULARES Y SU CONTROL
III par
IV par
VI par

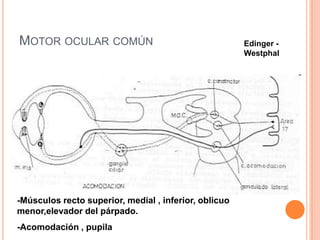

46. MOTOR OCULAR COMÚN Edinger -
Westphal
-Músculos recto superior, medial , inferior, oblicuo
menor,elevador del párpado.
-Acomodación , pupila

47. TROCLEAR
Mùsculo oblicuo mayor

48. MOTOR OCULAR EXTERNO
Mùsculo recto lateral
