El documento describe el sistema auditivo, incluyendo la membrana timpánica, los huesecillos del oído medio, y la cóclea del oído interno. El sonido hace vibrar la membrana timpánica y los huesecillos conducen estas vibraciones a través del oído medio hasta la cóclea, donde se convierten en impulsos eléctricos que el cerebro interpreta como sonido. La cóclea contiene células sensoriales que detectan las diferentes frecuencias de sonido.

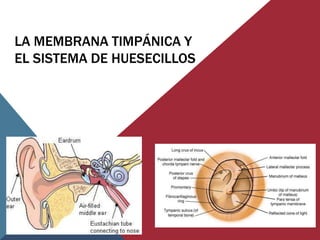

2. LA MEMBRANA TIMPÁNICA Y
EL SISTEMA DE HUESECILLOS

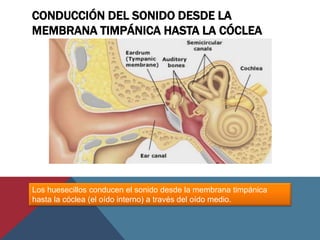

3. CONDUCCIÓN DEL SONIDO DESDE LA
MEMBRANA TIMPÁNICA HASTA LA CÓCLEA
Los huesecillos conducen el sonido desde la membrana timpánica
hasta la cóclea (el oído interno) a través del oído medio.

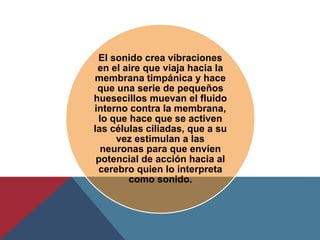

4. El sonido crea vibraciones
en el aire que viaja hacia la
membrana timpánica y hace
que una serie de pequeños
huesecillos muevan el fluido
interno contra la membrana,
lo que hace que se activen
las células ciliadas, que a su
vez estimulan a las
neuronas para que envíen
potencial de acción hacia al
cerebro quien lo interpreta
como sonido.

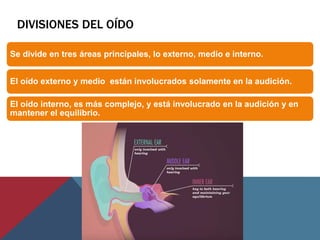

5. DIVISIONES DEL OÍDO
Se divide en tres áreas principales, lo externo, medio e interno.
El oído externo y medio están involucrados solamente en la audición.
El oído interno, es más complejo, y está involucrado en la audición y en
mantener el equilibrio.

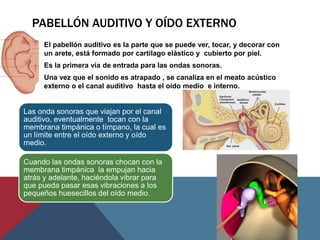

6. PABELLÓN AUDITIVO Y OÍDO EXTERNO
• El pabellón auditivo es la parte que se puede ver, tocar, y decorar con
un arete, está formado por cartílago elástico y cubierto por piel.
• Es la primera vía de entrada para las ondas sonoras.
• Una vez que el sonido es atrapado , se canaliza en el meato acústico
externo o el canal auditivo hasta el oído medio e interno.
Las onda sonoras que viajan por el canal
auditivo, eventualmente tocan con la
membrana timpánica o tímpano, la cual es
un límite entre el oído externo y oído
medio.
Cuando las ondas sonoras chocan con la
membrana timpánica la empujan hacia
atrás y adelante, haciéndola vibrar para
que pueda pasar esas vibraciones a los
pequeños huesecillos del oído medio.

7. OÍDO MEDIO O CAVIDAD TIMPÁNICA
• Es la estación de relevo entre el oído externo y oído interno.
• Su trabajo principal es amplificar las ondas sonoras para que sean más
fuertes cuando entren al oído medio.
• El oído interno mueve el sonido a través de un líquido especial, no a
través del aire. Líquido coclear.
La cavidad timpánica
centra la presión de
las ondas sonoras
para que sean lo
suficientemente
fuerte para poder
mover el fluido hacia
el oído interno. Y
hace esto con ayuda
de tres huesecillos: el
martillo, yunque, y
estribo

8. • Un extremo del martillo se conecta con la membrana
timpánica. y se mueve de atrás hacia adelante cuando
ésta vibra. El otro extremo está unido al yunque que
también está conectado al estribo.
• Juntos forman una especie de cadena que conducen las
vibraciones del tímpano hacia otra membrana: la ventana
oval superior (donde se establece el líquido coclear en el
oído interno )

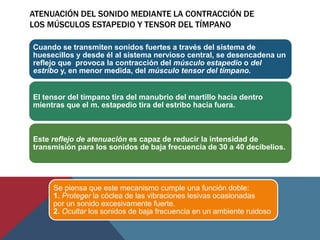

9. ATENUACIÓN DEL SONIDO MEDIANTE LA CONTRACCIÓN DE
LOS MÚSCULOS ESTAPEDIO Y TENSOR DEL TÍMPANO
Cuando se transmiten sonidos fuertes a través del sistema de
huesecillos y desde él al sistema nervioso central, se desencadena un
reflejo que provoca la contracción del músculo estapedio o del
estribo y, en menor medida, del músculo tensor del tímpano.
El tensor del tímpano tira del manubrio del martillo hacia dentro
mientras que el m. estapedio tira del estribo hacia fuera.
Este reflejo de atenuación es capaz de reducir la intensidad de
transmisión para los sonidos de baja frecuencia de 30 a 40 decibelios.
Se piensa que este mecanismo cumple una función doble:
1. Proteger la cóclea de las vibraciones lesivas ocasionadas
por un sonido excesivamente fuerte.
2. Ocultar los sonidos de baja frecuencia en un ambiente ruidoso

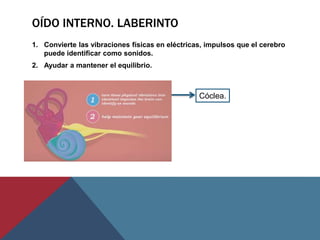

10. OÍDO INTERNO. LABERINTO
1. Convierte las vibraciones físicas en eléctricas, impulsos que el cerebro
puede identificar como sonidos.
2. Ayudar a mantener el equilibrio.
Cóclea.

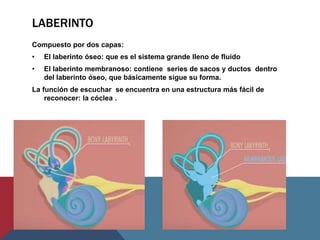

11. LABERINTO
Compuesto por dos capas:
• El laberinto óseo: que es el sistema grande lleno de fluido
• El laberinto membranoso: contiene series de sacos y ductos dentro
del laberinto óseo, que básicamente sigue su forma.
La función de escuchar se encuentra en una estructura más fácil de
reconocer: la cóclea .

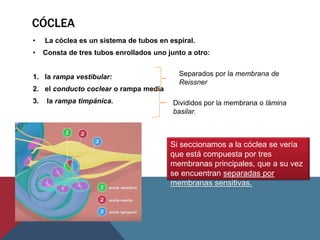

12. CÓCLEA
• La cóclea es un sistema de tubos en espiral.
• Consta de tres tubos enrollados uno junto a otro:
1. la rampa vestibular:
2. el conducto coclear o rampa media
3. la rampa timpánica.
Separados por la membrana de
Reissner
Divididos por la membrana o lámina
basilar.
Si seccionamos a la cóclea se vería
que está compuesta por tres
membranas principales, que a su vez
se encuentran separadas por
membranas sensitivas.

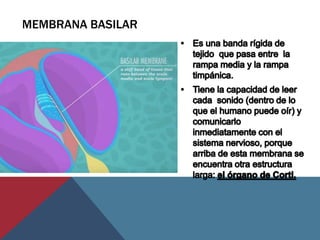

13. MEMBRANA BASILAR

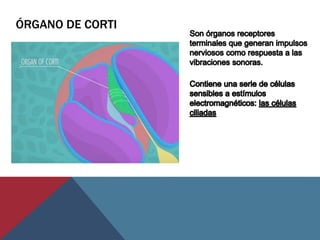

14. ÓRGANO DE CORTI

15. LA MEMBRANA DE REISSNER.
Membrana delgada y se
desplaza con tanta facilidad
que no obstruye el paso de las
vibraciones sonoras desde la
rampa vestibular al conducto
coclear.
Función principal: mantener
dentro del conducto coclear
un tipo de líquido especial que
hace falta para el
funcionamiento normal de las
células ciliadas receptoras
del sonido.

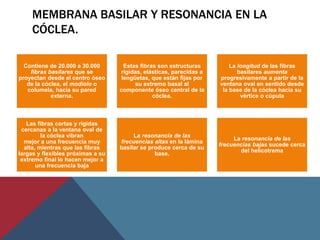

16. MEMBRANA BASILAR Y RESONANCIA EN LA
CÓCLEA.
Contiene de 20.000 a 30.000
fibras basilares que se
proyectan desde el centro óseo
de la cóclea, el modíolo o
columela, hacia su pared
externa.
Estas fibras son estructuras
rígidas, elásticas, parecidas a
lengüetas, que están fijas por
su extremo basal al
componente óseo central de la
cóclea.
La longitud de las fibras
basilares aumenta
progresivamente a partir de la
ventana oval en sentido desde
la base de la cóclea hacia su
vértice o cúpula
Las fibras cortas y rígidas
cercanas a la ventana oval de
la cóclea vibran
mejor a una frecuencia muy
alta, mientras que las fibras
largas y flexibles próximas a su
extremo final lo hacen mejor a
una frecuencia baja
La resonancia de las
frecuencias altas en la lámina
basilar se produce cerca de su
base.
La resonancia de las
frecuencias bajas sucede cerca
del helicotrema

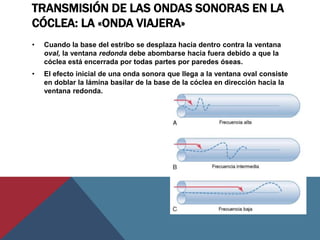

17. TRANSMISIÓN DE LAS ONDAS SONORAS EN LA
CÓCLEA: LA «ONDA VIAJERA»
• Cuando la base del estribo se desplaza hacia dentro contra la ventana
oval, la ventana redonda debe abombarse hacia fuera debido a que la
cóclea está encerrada por todas partes por paredes óseas.
• El efecto inicial de una onda sonora que llega a la ventana oval consiste
en doblar la lámina basilar de la base de la cóclea en dirección hacia la
ventana redonda.

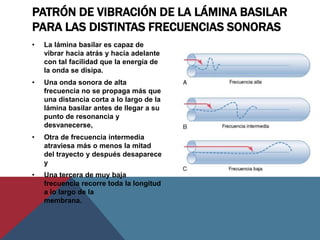

18. PATRÓN DE VIBRACIÓN DE LA LÁMINA BASILAR
PARA LAS DISTINTAS FRECUENCIAS SONORAS
• La lámina basilar es capaz de
vibrar hacia atrás y hacia adelante
con tal facilidad que la energía de
la onda se disipa.
• Una onda sonora de alta
frecuencia no se propaga más que
una distancia corta a lo largo de la
lámina basilar antes de llegar a su
punto de resonancia y
desvanecerse,
• Otra de frecuencia intermedia
atraviesa más o menos la mitad
del trayecto y después desaparece
y
• Una tercera de muy baja
frecuencia recorre toda la longitud
a lo largo de la
membrana.

19. PATRÓN DE LA AMPLITUD DE LA VIBRACIÓN EN
LA LÁMINA BASILAR.
