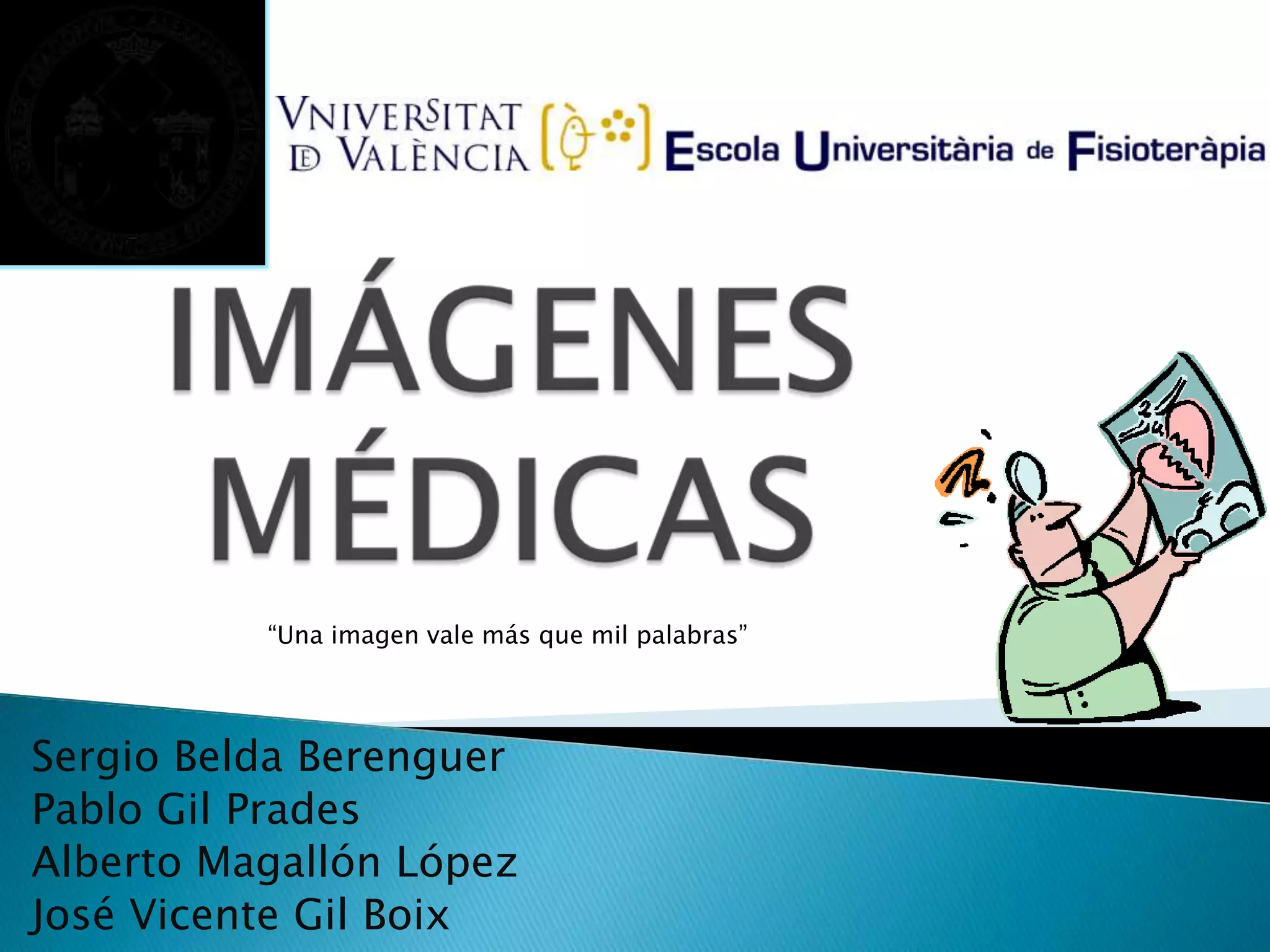

- 1. “Una imagen valemás que mil palabras” Sergio Belda Berenguer Pablo Gil Prades Alberto Magallón López José Vicente Gil Boix
- 2. ¿Qué son? Importancia clínica Radiografía TAC Ecografía Resonancia magnética Diferenciación
- 3. Se llama imagen médica al conjunto de técnicas y procesos usados para crear imágenes del cuerpo humano, o partes de él, con propósitos clínicos o para la ciencia médica.
- 4. El sentido de mayor percepción del ser humano es la vista. Visión precisa de zonas del cuerpo que no podríamos apreciar sin una intervención quirúrgica. Nos permiten observar la evolución del paciente. Diagnóstico numerosas patologías.
- 5. Contraste que es lo que se ve en la imagen. Resolución grado de detalle, puede ser espacial y temporal.
- 6. Imágenes del cuerpo humano, realizadas mediante el uso de rayos X. Radiaciones emitidas por aparatos de radiología. Se reproducen normalmente en las placas radiográficas y el médico los estudia con una luz trasera o negatoscopio. Actualmente, sistemas digitales, se ven en pantallas de ordenador.
- 7. En1895 W. Rontgen descubre los rayos X. 3 meses después uso jurídico de una imagen médica. Radiología digital (años 70) placa fotográfica por detector electrón de alta resolución. Inicialmente Actualmente dosis altas 50 veces menores exposición 10 min milisegundos
- 8. Emisión de rayos X hacia una placa litográfica capaz de captar e impresionar estos rayos. Pasarán a través del paciente e irán a parar a la placa litográfica. El cuerpo absorbe la radiación en distinta medida de forma: ◦ los huesos absorben toda la radiación ◦ las partes más blandas apenas nada. Así, las partes de la radiografía de color más oscuro son los lugares donde más rayos X han llegado y las partes más claras son los lugares donde apenas han conseguido llegar los rayos X.
- 9. Para observar los tejidos duros del cuerpo humano. Deben realizarse supervisadas por un médico acreditado, una enfermera o técnico. Las instalaciones deben cumplir unos controles de seguridad y calidad. Ubicación: Mano Dentales Torácica Rodilla
- 10. Se expone al cuerpo humano a una cantidad mínima de radiación, que no debería repetirse de forma injustificada. Pueden producir alteraciones sobre nuestras células, con lesiones tardías a nosotros o nuestra descendencia. Uso en niños y embarazadas es muy restringido. Las mujeres en edad fértil, si no es por una enfermedad aguda, durante la menstruación o en la primera semana posterior a ella.
- 11. ¿Qué es? Examen médico basado en la reconstrucción de imágenes utilizado para el diagnóstico en medicina. Tomos. Corte o sección Tomografía Grafía. Representación gráfica Axial «Del eje o relativo al eje» Computarizada Tratamiento de datos con ordenador
- 12. Es una aplicación sanitaria de exploración de rayos X que produce imágenes detalladas de cortes perpendiculares del cuerpo o de partes de él que luego van a ser sometidas al tratamiento informático. Equipo de tomografía axial computarizada (tomógrafo)
- 13. En1895 W. Rontgen descubre los rayos X. En 1917 Johan Radon establece las bases matemáticas para reconstruir imágenes tridimensionales (tomográficas) a partir de múltiples imágenes perpendiculares planas. En 1967, Allan M. Cormack perfecciona la teoría de Radon. En 1973, Godfrey Newbold Hounsfield construye el primer tomógrafo. En 1979, Cormack y Hounsfield, obtienen el premio Nobel de medicina.
- 14. En primer lugar... 1. Emisión de rayos X 2. Radiación no absorbida por el ser humano es recogida por los detectores. En segundo lugar... 1. Cambio de orientación del haz de rayos X, recogiendo nuevos datos, hasta completar una vuelta 2. Se promedian las imágenes 3. Se obtiene una imagen tomográfica (un corte)
- 15. En tercer lugar... 1. Tabla motorizada varía en una unidad de medida 2. Se repite la operación (emitiendo tantos haces de rayos X como sean necesarios hasta completar una vuelta) 3. Se obtiene un segundo corte A continuación… 1. Se obtienen tantos cortes como se requieran 2. Promedio de todas las imágenes 3. Obtención imagen en 2D
- 16. Constatar la presencia de Existe la leve posibilidad de hemorragias, tumores, cánc cáncer como consecuencia eres… de la exposición excesiva a Saber si un bulto es sólido o la radiación. si contiene fluidos. Posibilidad de aparición de Determinar el tamaño y reacciones alérgicas de los forma de un órgano. bebes ante el material de Diagnosticar numerosas contraste. causas de dolor abdominal, enfermedades cardiovasculares, enfermeda des infecciosas, trastornos musculoesqueléticos...

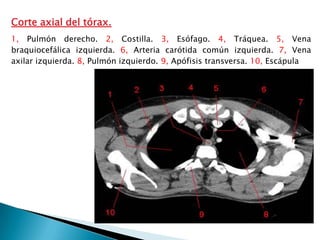

- 17. Corte axial deltórax. 1, Pulmón derecho. 2, Costilla. 3, Esófago. 4, Tráquea. 5, Vena braquiocefálica izquierda. 6, Arteria carótida común izquierda. 7, Vena axilar izquierda. 8, Pulmón izquierdo. 9, Apófisis transversa. 10, Escápula
- 18. ¿Por qué se llama ecografía? La sonda que se coloca sobre el paciente emite sonidos y recoge el "eco" de éstos. ¿Cuándo fue utilizada la ecografía por primera vez? Durante la segunda guerra mundial para la detección de submarinos. ¿De qué partes del cuerpo se pueden realizar ecografías? No hay especialidad médica que no la utilice en sus métodos diagnósticos.

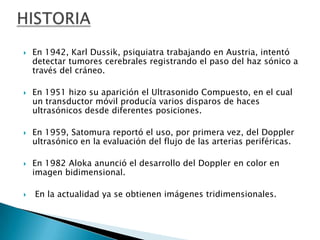

- 19. En 1942, Karl Dussik, psiquiatra trabajando en Austria, intentó detectar tumores cerebrales registrando el paso del haz sónico a través del cráneo. En 1951 hizo su aparición el Ultrasonido Compuesto, en el cual un transductor móvil producía varios disparos de haces ultrasónicos desde diferentes posiciones. En 1959, Satomura reportó el uso, por primera vez, del Doppler ultrasónico en la evaluación del flujo de las arterias periféricas. En 1982 Aloka anunció el desarrollo del Doppler en color en imagen bidimensional. En la actualidad ya se obtienen imágenes tridimensionales.
- 20. La ecografía o ultrasonido aprovecha las ondas sonoras de alta frecuencia para observar órganos y estructuras dentro del cuerpo. Las propiedades de los ultrasonidos ya se conocían desde la segunda guerra mundial. Es el mismo principio del sonar que se desarrolló para la detección de los submarinos. La ecografía utiliza un haz ultrasónico de una cierta frecuencia que penetra muy bien los líquidos del organismo y se refleja en las distintas estructuras. A diferencia de las radiografías, la ecografía no implica una exposición a radiación.
- 21. Ecografía abdominal Laecografía abdominal puede detectar tumores en el hígado, vesícula biliar, páncreas y hasta en el interior del abdomen.
- 22. Ecografía de mama La ecografía de mama se utiliza para diferenciar nódulos o tumores que pueden ser palpables
- 23. Ecografía transrectal Laecografía transrectal es el método más usado para practicar una biopsia. Los tumores de próstata y el tejido prostático normal a menudo reflejan ondas de sonido diferentes.
- 24. Doppler El doppleres un tipo especial de ecografía, que siguiendo los principios generales de la ecografía añade la posibilidad de ver y estudiar el movimiento de la sangre.

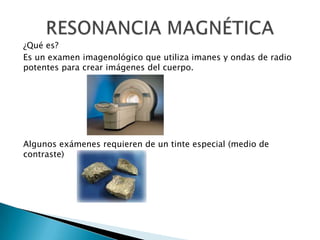

- 25. ¿Qué es? Es unexamen imagenológico que utiliza imanes y ondas de radio potentes para crear imágenes del cuerpo. Algunos exámenes requieren de un tinte especial (medio de contraste)
- 26. El físico Isidor Isaac Rabi realizó en el año 1929 un experimento con haces de moléculas que atravesaban una cámara de vacío bajo la acción de distintos campos magnéticos. En1937 Rabi y su equipo sometieron al haz de moléculas a ondas electromagnéticas de una frecuencia fija mientras variaban la intensidad del campo magnético aplicado, observando que se producía una inversión del momento magnético a una frecuencia muy precisa. Felix Bloch y Edward Purcell en 1946 describieron simultánea e independientemente el fenómeno en sólidos y líquidos. 1973, cuando Paul Lauterbur publicó que el fenómeno de la RM utilizarse también para producir imagen Raymonde Damadian descubrió que los tejidos malignos presentaban una señal diferente a la de los sanos.
- 27. La resonancia magnética (RMN) es un fenómeno físico por el cual ciertas partículas como los electrones y los núcleos atómicos con un número impar de protones (Z) y/o de neutrones (N) pueden absorber selectivamente energía electromagnética de radiofrecuencia. La generación de imágenes mediante RM proviene de la recogida de ondas de radiofrecuencia procedentes de la estimulación de la materia a la que se le ha magnetizado previamente mediante la acción de un campo magnético
- 28. -Imán: Creador deun campo magnético. -Antena Emisora: De frecuencia. -Antena receptora: Donde se recoge la señal.
- 29. Técnicas de imagen (IRM)
- 30. Resonancia magnética fucnional (fMRI)
- 31. La resonancia magnética no contiene ninguna radiación y, hasta la fecha, no se ha informado de efectos secundarios a causa de los campos magnéticos y las ondas de radio. El tipo de medio de contraste (tinte) utilizado más común es el gadolinio, el cual es muy seguro. Las reacciones alérgicas a esta sustancia rara vez ocurren. Sin embargo, el gadolinio puede ser dañino para pacientes con problemas renales que requieran diálisis. Los fuertes campos magnéticos que se crean durante una resonancia magnética pueden provocar que los marcapasos cardíacos y otros implantes no funcionen igual de bien. También pueden provocar que otros pedazos de metal dentro del cuerpo se desplacen o cambien de posición.
- 32. Anatómicas gran resolución de las estructuras corporales. Funcionales sacrifican resolución de imagen, pero nos dan información sobre diferentes aspectos del comportamiento de los sistemas biológicos.
- 34. “Imagen médica: información estructural y funcional del cuerpo humano en vivo”, Salvador Olmos, Ibercaja Zentrum. Importancia clínica de las imágenes médicas, Jose Manuel Vázquez Rodríguez Jose Manuel Vázquez Rodríguez, Inibic. www.imagenmed.com www.portalesmedicos.com Ingeniería biomédica. Imágenes médicas, José Joaquín Rieta Ibáñez, Pedro Carrión Pérez y Juan Ródenas García, Ediciones de la Universidad de Castilla-La Mancha. Arbor, más de un siglo de imagenes médicas del consejo Superior de investigaciones científicas
