Este documento presenta un estudio radiológico del esófago contrastado. Describe la anatomía del esófago, el procedimiento del estudio con contraste de sulfato de bario, y algunas patologías que pueden visualizarse como la acalasia, esófago de Barrett y cáncer de esófago.

1. UNIVERSIDAD ALAS PERUANAS
FACULTAD DE MEDICINA HUMANA
E.A.P. TECNOLOGIA MÉDICA
RADIOLOGIA
Estudio Radiológico del Esófago contrastado
Alumno: Andrés Roberto Llantoy Quicaño

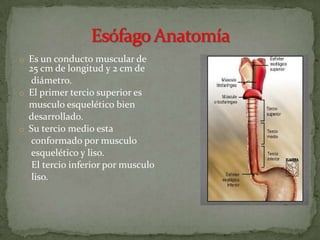

2. o Es un conducto muscular de
25 cm de longitud y 2 cm de
diámetro.
o El primer tercio superior es
musculo esquelético bien
desarrollado.
o Su tercio medio esta
conformado por musculo
esquelético y liso.
El tercio inferior por musculo
liso.

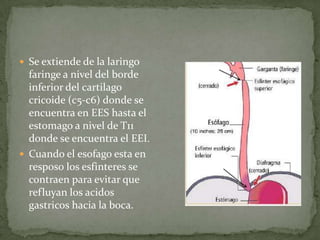

3.  Se extiende de la laringo
faringe a nivel del borde
inferior del cartilago
cricoide (c5-c6) donde se
encuentra en EES hasta el
estomago a nivel de T11
donde se encuentra el EEI.
 Cuando el esofago esta en
resposo los esfinteres se
contraen para evitar que
refluyan los acidos
gastricos hacia la boca.

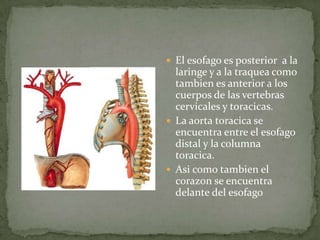

4.  El esofago es posterior a la
laringe y a la traquea como
tambien es anterior a los
cuerpos de las vertebras
cervicales y toracicas.
 La aorta toracica se
encuentra entre el esofago
distal y la columna
toracica.
 Asi como tambien el
corazon se encuentra
delante del esofago

5.  El esófago es
esencialmente vertical
hasta llegar al estomago
para lo cual tiene que
atravesar el diafragma en
el hiato u orificio
esofagico (T10)
 El esofago distal antes de
llegar al estomago tiene
una dilatacion clara.

6.  A.- estreches aórtico
 B.- estreches bronquial
izquierdo
 C.- posición de la
aurícula izquierda del
corazón
 D.- estreches de
estomago
 E.- estreches cricoideo

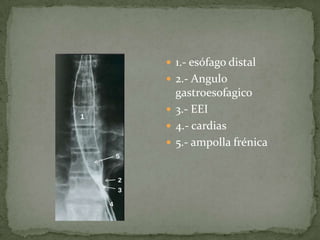

7.  1.- esófago distal
 2.- Angulo
gastroesofagico
 3.- EEI
 4.- cardias
 5.- ampolla frénica

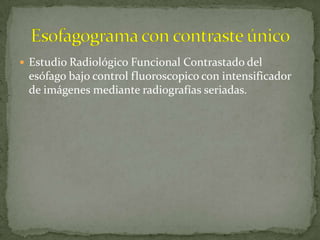

8.  Estudio Radiológico Funcional Contrastado del
esófago bajo control fluoroscopico con intensificador
de imágenes mediante radiografías seriadas.

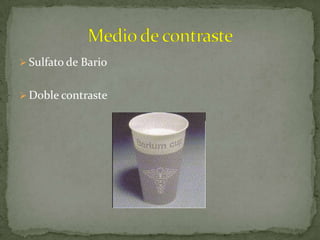

9.  Sulfato de Bario
 Doble contraste

10. o Ulcera péptica o atresia
o Varices o Esófago de barret
o Neoplasias o Pre y post cirugía
o Estenosis o Hernia del hiato
o Acalasia diafragmatico
o Reflujo gastroesofagico

11.  sospecha de perforación de viscera hueca
 Fistulo traqueo-esofagico (no bario)
 Hemorragia digestiva
 Embarazo (primer trimestre)
 Sensibilidad al medio de contraste

12.  Paciente debe quitarse la ropa y colocarse una bata
hospitalaria
 quitarse objeto metalico con la boca (protesis)
 Explicar al paciente el procedimiento y el sabor del
Bario.

13.  Con la sala preparada y el paciente listo se inicia el
procedimiento con una radiografía simple de torax.
 Se le acondicionara el medio de contraste y se le pide
que de una bocanada previa y luego otra bocanada que
lo mantenga en la boca.
 Una vez que pase la sustancia se toman radiografias
inmediatamente.

14.  Posición: Decúbito Supino o bipedestación
 Incidencia: vertebro-esternal
 Rayo central: punto medio de la horquilla esternal y
apéndice xifoides (AP) o a nivel de D7 (PA).
 Respiración: espiración y apena

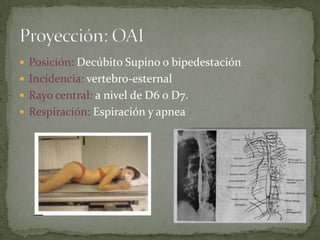

15.  Posición: Decúbito Supino o bipedestación
 Incidencia: vertebro-esternal
 Rayo central: a nivel de D6 o D7.
 Respiración: Espiración y apnea

16.  Posición: Decúbito Supino o bipedestación
 Incidencia: vertebro-esternal
 Rayo central: a nivel de D6 o D7.
 Respiración: Espiración y apnea

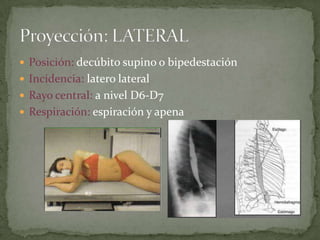

17.  Posición: decúbito supino o bipedestación
 Incidencia: latero lateral
 Rayo central: a nivel D6-D7
 Respiración: espiración y apena

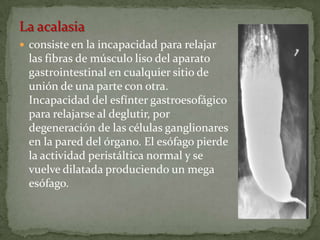

19. La acalasia
 consiste en la incapacidad para relajar patologias
las fibras de músculo liso del aparato
gastrointestinal en cualquier sitio de
unión de una parte con otra.
Incapacidad del esfínter gastroesofágico
para relajarse al deglutir, por
degeneración de las células ganglionares
en la pared del órgano. El esófago pierde
la actividad peristáltica normal y se
vuelve dilatada produciendo un mega
esófago.

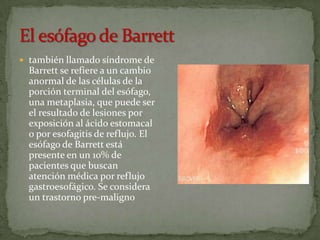

20.  también llamado síndrome de
Barrett se refiere a un cambio
anormal de las células de la
porción terminal del esófago,
una metaplasia, que puede ser
el resultado de lesiones por
exposición al ácido estomacal
o por esofagitis de reflujo. El
esófago de Barrett está
presente en un 10% de
pacientes que buscan
atención médica por reflujo
gastroesofágico. Se considera
un trastorno pre-maligno

21.  Cáncer de esófago es una
malignidad del esófago. la
mayoría se caracterizan por
la presencia de síntomas
como disfagia, dolor,
pérdida de peso, entre
otros. Los tumores
pequeños y localizados por
lo general son tratados
quirúrgicamente, mientras
que los tumores avanzados
requieren quimioterapia,
radioterapia o una
combinación de ambos.

22.  Se caracteriza por un
excrecencia grande del
esófago inmediatamente
por encima del EES. Se
cree que se debe a un
debilitamiento de la
pared muscular. Debido
al tamaño del divertículo
el paciente puede
experimentar disfagia y
regurgitación de los
alimentos
