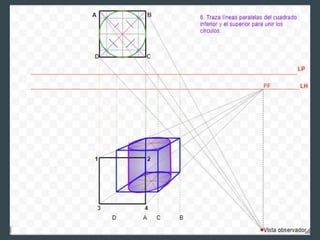

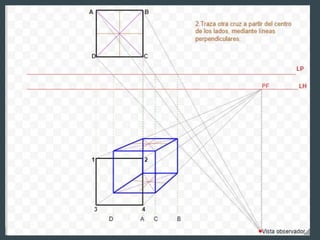

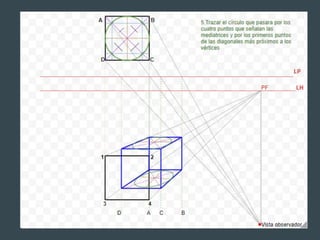

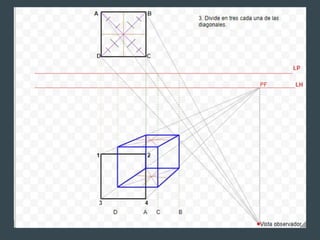

Cilindro a un punto de fuga

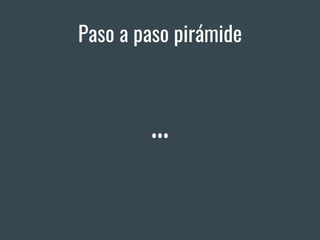

Paso a paso pirámide
Desarrollo
1. Se trazan los planos paralelos correspondientes a la línea de horizonte (LH), la línea de
proyección (LP) y la línea de tierra (LT), se ubica el punto de fuga (PF) sobre la línea de horizonte.
2. Se coloca una línea perpendicular a LH correspondiente a la vista del observador.
Desarrollo
3. Se traza la vista cenital
(plano superior) de un
cubo y, dentro de éste, la
vista cenital de una
pirámide triangular.
Asimismo se colocan líneas
de referencia (en este caso
representadas en color
amarillo) sobre puntos
importantes como lo son
los vértices de la pirámide
y cualquier otro punto que
nos sirva al momento de
proyectar la perspectiva
de la pirámide y se
nombran (puntos A,B,C,D
para el cubo y puntos
V1,V2,V3,V4 para la
pirámide .
Desarrollo

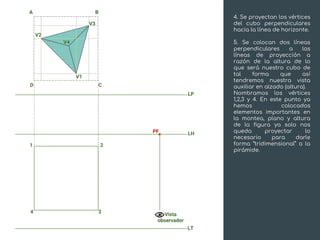

4. Se proyectan los vértices
del cubo perpendiculares
hacia la línea de horizonte.
5. Se colocan dos líneas
perpendiculares a las
líneas de proyección a
razón de la altura de lo
que será nuestro cubo de
tal forma que así
tendremos nuestra vista
auxiliar en alzado (altura).
Nombramos los vértices
1,2,3 y 4. En este punto ya
hemos colocados
elementos importantes en
la montea, plano y altura
de la figura ya solo nos
queda proyectar lo
necesario para darle
forma “tridimensional” a la
pirámide.
Desarrollo

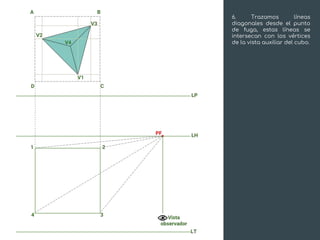

6. Trazamos líneas
diagonales desde el punto
de fuga, estas líneas se
intersecan con los vértices
de la vista auxiliar del cubo.

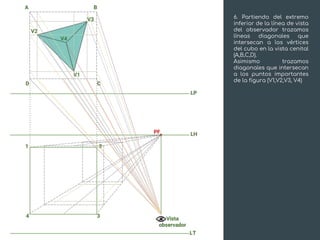

6. Partiendo del extremo
inferior de la línea de vista
del observador trazamos
líneas diagonales que
intersecan a los vértices
del cubo en la vista cenital
(A,B,C,D).
Asimismo trazamos
diagonales que intersecan
a los puntos importantes
de la figura (V1,V2,V3, V4)
7. Los puntos en donde las
diagonales que parten de
la vista del observador
intersecan a la línea de
proyección es lo que nos
dará la pauta de la
profundidad del cuerpo
geométrico así que
proyectamos estos puntos
de intersección y trazamos
en primer lugar, el cubo
que nos delimita y nos sirve
de guía para ubicar a la
pirámide triangular en
nuestro espacio de dibujo.
8. Trazamos el plano de la
pirámide (puntos V1, V2 y
V3) para posteriormente
darle la altura (V4) y de esa
forma obtener nuestra vista
en perspectiva a 1 punto
fuga de una pirámide
triangular.

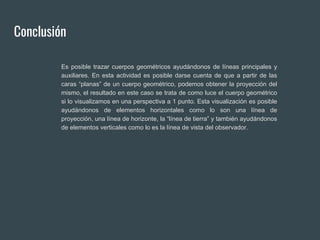

Conclusión
Es posible trazar cuerpos geométricos ayudándonos de líneas principales y
auxiliares. En esta actividad es posible darse cuenta de que a partir de las
caras “planas” de un cuerpo geométrico, podemos obtener la proyección del
mismo, el resultado en este caso se trata de como luce el cuerpo geométrico
si lo visualizamos en una perspectiva a 1 punto. Esta visualización es posible
ayudándonos de elementos horizontales como lo son una línea de
proyección, una línea de horizonte, la “línea de tierra” y también ayudándonos
de elementos verticales como lo es la línea de vista del observador.
