1) El documento describe diferentes tipos de estudios de imagenología médica como rayos X, ultrasonido, tomografía computarizada, resonancia magnética y tomografía por emisión de positrones combinada con tomografía computarizada. 2) Explica cómo funciona cada técnica, incluyendo el equipo utilizado, cómo se obtienen las imágenes y los riesgos potenciales. 3) Proporciona detalles sobre los procedimientos, preparación del paciente, sensaciones durante el examen y seguridad de cada modalidad.

1. UNIVERSIDAD OLMECA
Las propiedades
físicas y biológicas de
los principales
estudios, el tipo de
aparatos empleados,
como se obtiene una
imagen y que riesgos
tienen contra su
utilidad
JULIO ADRIAN DE LA
CRUZ AVALOS

2. RAYOS X
Radiación electromagnética
invisible, capaz de atravesar
cuerpos opacos y de
imprimir las pelíuclas
fotográficas
Los rayos X son radiaciones
electromagnéticas cuya
longitud de onda va desde
unos 10 nm hasta 0,001 nm
Una máquina de rayos X
envía partículas de estos
rayos a través del cuerpo.
Las imágenes se registran en
una computadora o en una
película.
Wilhelm Conrad Röngten -
1895

3. Los rayos X se producen
siempre que se bombardea
un objeto material con
electrones de alta
velocidad. Gran parte de la
energía de los electrones se
pierde en forma de calor; el
resto produce rayos X al
provocar cambios en los
átomos del blanco como
resultado del impacto.

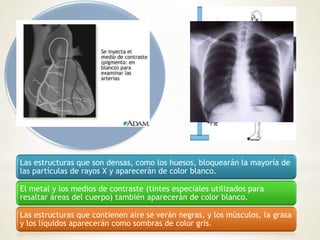

Las estructuras que son densas, como los huesos, bloquearán la mayoría de
las partículas de rayos X y aparecerán de color blanco.
El metal y los medios de contraste (tintes especiales utilizados para
resaltar áreas del cuerpo) también aparecerán de color blanco.
Las estructuras que contienen aire se verán negras, y los músculos, la grasa
y los líquidos aparecerán como sombras de color gris.

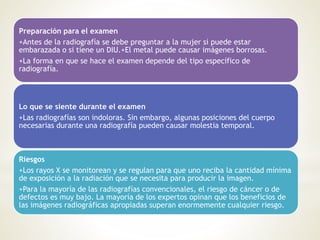

4. Preparación para el examen
+Antes de la radiografía se debe preguntar a la mujer si puede estar
embarazada o si tiene un DIU.+El metal puede causar imágenes borrosas.
+La forma en que se hace el examen depende del tipo específico de
radiografía.
Lo que se siente durante el examen
+Las radiografías son indoloras. Sin embargo, algunas posiciones del cuerpo
necesarias durante una radiografía pueden causar molestia temporal.
Riesgos
+Los rayos X se monitorean y se regulan para que uno reciba la cantidad mínima
de exposición a la radiación que se necesita para producir la imagen.
+Para la mayoría de las radiografías convencionales, el riesgo de cáncer o de
defectos es muy bajo. La mayoría de los expertos opinan que los beneficios de
las imágenes radiográficas apropiadas superan enormemente cualquier riesgo.

5. El ultrasonido

6.  Esta tecnología se desarrolló a partir del sónar, ingenio de origen
militar aplicado a la guerra submarina en la Segunda Guerra Mundial
 En 1912, abril, poco después del hundimiento del Titanic, L. F.
Richardson, sugirió la utilización de ecos ultrasónicos para detectar
objetos sumergidos.

Entre 1914 y 1918, durante la Primera Guerra Mundial, se trabajó
intensamente en ésta idea, intentando detectar submarinos enemigos.

Entre 1939 y 1945, eléctrico alternante sobre cristales de cuarzo y
turmalina, los cuales produjeron ondas sonoras de muy altas frecuencias.
 En 1951 hizo su aparición el Ultrasonido (o sonograma) Compuesto,
en el cual un transductor móvil producía varios disparos de haces
ultrasónicos desde diferentes posiciones, y hacia un área fija. Los
ecos emitidos se registraban e integraban en una sola imagen.

7. En 1959, Satomura reportó el uso, por primera vez, del
Doppler ultrasónico en la evaluación del flujo de las
arteriasperiférica.
En 1962, Homes produjo un scanner que oscilaba 5 veces
por segundo sobre la piel del paciente, permitiendo una
imagen rudimentaria en tiempo real
En 1971 la introducción de la escala de grises marcó el
comienzo de la creciente aceptación mundial del
Ultrasonido (o sonograma) en diagnóstico clínico.
En 1994, febrero, el Dr. Gonzalo E. Díaz introdujo el
postproceso en Color para imágenes diagnósticas
ultrasonográficas y que puede extenderse a cualquier
imagen

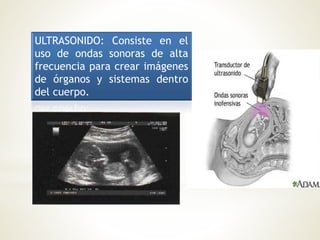

8. ULTRASONIDO: Consiste en el
uso de ondas sonoras de alta
frecuencia para crear imágenes
de órganos y sistemas dentro
del cuerpo.

9. Ecografía del griego «ἠχώ» ēkhō="eco", y
«γραφία» grafía= "escribir, también
llamada ultrasonografía o ecosonografía
Es un procedimiento de diagnóstico usado en los
hospitales que emplea el ultrasonido para crear
imágenes bidimensionales o tridimensionales.
Un pequeño instrumento muy similar a un
"micrófono" llamado transductor emite ondas de
ultrasonidos. Estas ondas sonoras de alta
frecuencia se transmiten hacia el área del
cuerpo bajo estudio, y se recibe su eco.
El transductor recoge el eco de las ondas sonoras
y una computadora convierte este eco en una
imagen que aparece en la pantalla.

10.  ▪ El ultrasonido no causa problemas de salud y puede repetirse
tanto como se necesite si el médico lo indica.
▪ El ultrasonido es la modalidad de imágenes preferida para el
diagnóstico y el control de las mujeres embarazadas y los bebés
neonatos.
▪ El ultrasonido proporciona una imagen en tiempo real,
convirtiéndolo en una buena herramienta para guiar
procedimientos mínimamente invasivos tales como las biopsias por
aspiración y aspiraciones con aguja de fluidos en las articulaciones
u otras partes del cuerpo.

11. Ecografía dúplex
Es un examen para
ver la forma como
se desplaza la
sangre a través de
las arterias y las
venas.
La ecografía tradicional
utiliza ondas sonoras que
rebotan en los vasos
sanguíneos para crear
imágenes.
La ecografía
Doppler registra las
sondas sonoras que
se reflejan de los
objetos en
movimiento, como
la sangre, para
medir su velocidad
y otros aspectos de
la forma como
fluyen.

12. LA TOMOGRAFÍA
COMPUTARIZADA

13.  En 1967 Cormack publica sus trabajos sobre la TC siendo el punto de partida
de los trabajos de Hounsfield, que diseña su primera unidad.
 En 1972 comenzaron los ensayos clínicos cuyos resultados soprendieron a la
comunidad médica, si bien la primera imagen craneal se obtuvo un año
antes.
 Los primeros cinco aparatos se instalaron en Reino Unido y Estados Unidos;
la primera TC de un cuerpo entero se consiguió en 1974.
 “las radiografías de la cabeza mostraban sólo los huesos del cráneo, pero el
cerebro permanecía como un área gris, cubierto por la neblina.
Súbitamente la neblina se ha disipado”.

14. El primer aparato de TAC fue producido en la compañía en disquera EMI (Electric
and musical Industries).Su creador y desarrollador fue el ingeniero Godfrey
Hounsfield en 1973. Cada corte o giro del tubo emisor de radiación requería de 4
minutos además de 60 segundos indispensables para reconstruir la imagen.
+Equipo de tomografía helicoidal o espiral.Implementado en 1989. Utiliza una
rotación continua del tubo emisor de rayos X con un desplazamiento lineal de
la mesa del paciente a través del túnel.
+Equipo de tomografía multicorte TCMC 1998.Velocidad de rotación con
duración menor a 1 segundo, utilizando hileras adyacentes de detectores
+Tomagria multicorte de doble fuente . Utiliza una menor dosis de radiación, a
diferencia del convencional, tiene dos tubos de rayos X montados en el mismo
equipo.

15. TOMOGRAFÍA
tomos (corte,
rebanada o
sección) y grafein
(escribir o grabar)
El aparato usado
en tomografías es
un tomografo
La imagen
producida es un
tomograma
Es el
procesamiento de
imágenes por
secciones

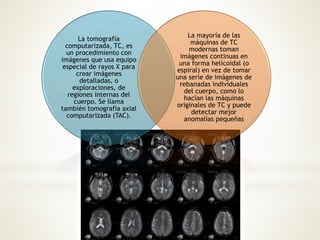

16. La tomografía
computarizada, TC, es
un procedimiento con
imágenes que usa equipo
especial de rayos X para
crear imágenes
detalladas, o
exploraciones, de
regiones internas del
cuerpo. Se llama
también tomografía axial
computarizada (TAC).
La mayoría de las
máquinas de TC
modernas toman
imágenes continuas en
una forma helicoidal (o
espiral) en vez de tomar
una serie de imágenes de
rebanadas individuales
del cuerpo, como lo
hacían las máquinas
originales de TC y puede
detectar mejor
anomalías pequeñas

17. Durante un procedimiento de TC, la persona permanece
acostada sin moverse en una mesa, y la mesa pasa lentamente
por el centro de una máquina grande de rayos X. Con algunos
tipos de escáners de TC, la mesa permanece inmóvil mientras
la máquina se mueve alrededor de la persona. La persona
podría oír zumbidos durante el procedimiento. A veces, se
puede pedir a la persona que detenga la respiración para
impedir que las imágenes salgan borrosas.
En algunos casos, la TC requiere el uso de una sustancia de
contraste, o "tinte". El tinte puede darse por la boca, puede
inyectarse en una vena, administrarse por enema, o en esas
tres formas antes del procedimiento. El tinte de contraste
hace destacar zonas específicas dentro del cuerpo, lo que
resulta en imágenes más claras. El yodo y el bario son los
tintes que se usan con más frecuencia en las tomografías
computarizadas.

18. El estudio BMJ: Cancer risk in 680.000 people exposed to computed
tomography scans in childhood or adolescence: data linkage study of 11
million Australians1 publicado en el BMJ el 22 de mayo de 2013,
realizado a 700.000 niños de 0 a 19 años -sometidos anteriormente
exploraciones de Tomografía Computarizada (TC) confirmarían un
incremento de un 24% en la incidencia de cáncer (cáncer encefálico y
leucemias), en relación con población de similar edad no sometida a
TAC. El riesgo aumentaría cuanto mayor es el número de exploraciones
realizadas y cuanto menor es la edad del niño

19. LA RESONANCIA
MAGNETICA

20. En 1971, hace justo 40 años, el doctor Raymond Damadian demostró que la
resonancia magnética podía ser usada para detectar enfermedades porque
distintos tipos de tejidos emiten señales que varían en su duración, en
respuesta al campo magnético.
Damadian creó la primer equipo de resonancia magnética en 1972. Pocos meses
más tarde aplicó a una patente para para su invento con el título “Aparato y
método para detectar tejidos cancerígenos”.
La patente fue otorgada el 1974 en Estados Unidos, y fue la primera que se dió
en el campo de la resonancia magnética.
investigador Paul Lauterbur desarrolló la técnica
para generar las primeras imágenes en resonancia
magnética en 2 y 3 dimensiones utilizando
gradientes, y publicó la primera en 1973.

21. Resonancia magnética
Una resonancia magnética (RM) es un
examen imagenológico que utiliza imanes
y ondas de radio potentes para crear
imágenes del cuerpo. No se emplea
radiación (rayos X).
Las imágenes por resonancia magnética
solas se denominan cortes y se pueden
almacenar en una computadora o imprimir
en una película. Un examen produce
docenas o algunas veces cientos de
imágenes.

22. Forma en que se realiza el examen
A usted le pueden solicitar que use una bata de hospital o prendas de
vestir sin broches metálicos (como pantalones de sudadera y una
camiseta). Ciertos tipos de metal pueden causar imágenes borrosas.
Usted se acostará sobre una mesa angosta, la cual se desliza dentro de
un tubo grande similar a un túnel.
Se pueden colocar pequeños dispositivos, llamados espirales, alrededor
de la cabeza, el brazo o la pierna u otras áreas que se vayan a estudiar.
Estos ayudan a enviar y recibir las ondas de radio y mejoran la calidad
de las imágenes.
Durante la resonancia magnética, la persona que opera la máquina lo
vigilará a uno desde otro cuarto. El examen dura aproximadamente de
30 a 60 minutos, pero puede demorar más tiempo.

23.  La resonancia magnética no usa ninguna radiación. No se ha informado
de efectos secundarios a causa de los campos magnéticos y las ondas
de radio.
 El tipo de medio de contraste (tinte) utilizado más común es el
gadolinio, el cual es muy seguro. Las reacciones alérgicas rara vez
ocurren. Sin embargo, el gadolinio puede ser dañino para pacientes
con problemas renales que estén con diálisis. Si usted tiene problemas
en los riñones, coméntele al médico antes del examen.
 Los fuertes campos magnéticos que se crean durante una resonancia
magnética pueden provocar que los marcapasos cardíacos y otros
implantes no funcionen igual de bien. Los imanes también pueden
provocar que una pieza de metal dentro del cuerpo se desplace o
cambie de posición.

24. ¿Qué es la tomografía por emisión de
positrones combinada con la
tomografía computarizada?
La tomografía por emisión de positrones, PET, combinada
con la tomografía computarizada, TC, usa dos métodos
de exploración con imágenes en un procedimiento. La TC se
hace primero para crear las imágenes anatómicas de los
órganos y estructuras del cuerpo; luego, la PET se hace para
crear imágenes a color que muestran cambios químicos u
otros cambios funcionales de los tejidos.

25. En la PET, se
pueden usar
diferentes tipos de
sustancias
(radiactivas) que
emiten positrones.
Dependiendo de la
sustancia usada, se
pueden mostrar
diferentes clases de
cambios químicos o
funcionales.
El tipo más común
de procedimiento de
PET usa una
sustancia para
producir imágenes
llamada FDG (una
forma radiactiva
de glucosa de
azúcar), la cual
muestra la actividad
metabólica de los
tejidos.
Ya que los tumores
cancerosos son en
general más activos
en cuanto a
su metabolismo que
los tejidos
normales, en una
exploración de PET
aparecen diferentes
a los otros tejidos.
Otras sustancias
para exploración
con PET pueden
proporcionar
información
sobre
la concentración
de oxígen en teji
do en particular,
sobre la
formación de
vasos sanguíneos
nuevos, sobre la
presencia de
crecimiento de
huesos, o si las
células
de tumores se
están dividiendo
y están
creciendo
activamente.

26. BIBLIOGRAFIA
http://www.ehowenespanol.com/invento-primera-maquina-
ultrasonido-hechos_69986/
http://www.scielo.cl/scielo.php?pid=S0717-
93082004000200008&script=sci_arttext
http://www.gonzalodiaz.net/ultrasonido/ultrasonidos/ultrasonido.s
html
http://www.scielo.cl/scielo.php?script=sci_arttext&pid=S0717-
93082009000400002
Medline Plus, Nature, Internet Journal of Neurosurgery
