Este documento presenta los resultados de dos experimentos realizados con transistores de efecto de campo (FET). El primer experimento analiza el punto de operación, la ganancia de voltaje y la impedancia de salida de un circuito de auto-polarización con un transistor JFET. El segundo experimento realiza mediciones similares en un circuito de polarización por divisor de voltaje con un MOSFET. Los resultados muestran que la ganancia de voltaje aumenta al agregar un capacitor en paralelo a la resistencia de fuente, y que los métodos experimentales permitieron determinar los p

1. ESCUELA SUPERIOR POLITÉCNICA DEL LITORAL
FIEC
Laboratorio de Electrónica B
Práctica # 1
POLARIZACIÓN Y AMPLIFICACIÓN DE PEQUEÑAS SEÑALES CON LOS
TRANSISTORES DE EFECTO DE CAMPO
Alumno:
Juan Lucín F.
Paralelo #3
Fecha de presentación:
30Octubre 2013
2013 – 2° TÉRMINO

2. Objetivos:
Encontrar el punto de operación de un transistor JFET en circuitos de autopolarización, además analizar la ganancia de voltaje, la impedancia de salida y la
fase en un amplificador.
Comprobar experimentalmente la ganancia de voltaje, la impedancia de salida y la
fase de un circuito construido con un transistor MOSFET.
Lista de Materiales
Fuente de voltaje
Resistencias de 3.3k, 1M, 10k,1k, 5.6M
1 Potenciómetro de 20k
Capacitores de 4.7uF, 0.1uF, 1uF
Análisis Teórico
Demostración de Ecuaciones

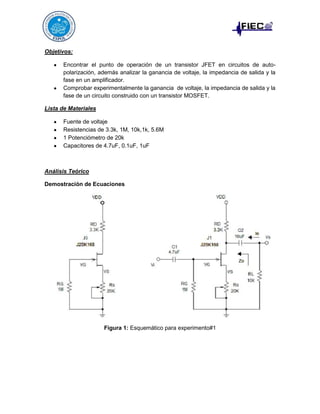

Figura 1: Esquemático para experimento#1

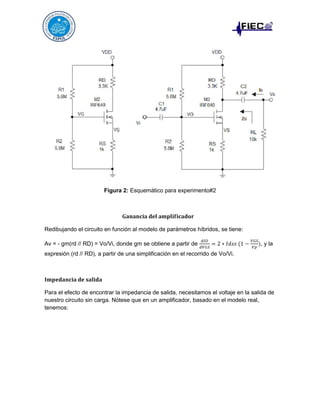

3. Figura 2: Esquemático para experimento#2
Redibujando el circuito en función al modelo de parámetros híbridos, se tiene:
Av = - gm(rd // RD) = Vo/Vi, donde gm se obtiene a partir de
, y la
expresión (rd // RD), a partir de una simplificación en el recorrido de Vo/Vi.
Para el efecto de encontrar la impedancia de salida, necesitamos el voltaje en la salida de
nuestro circuito sin carga. Nótese que en un amplificador, basado en el modelo real,
tenemos:

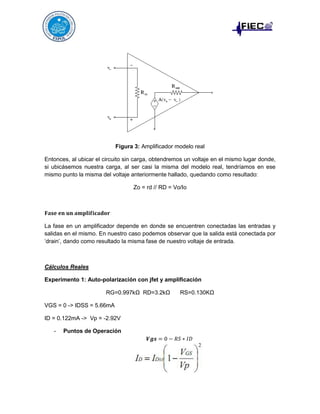

4. Figura 3: Amplificador modelo real
Entonces, al ubicar el circuito sin carga, obtendremos un voltaje en el mismo lugar donde,
si ubicásemos nuestra carga, al ser casi la misma del modelo real, tendríamos en ese
mismo punto la misma del voltaje anteriormente hallado, quedando como resultado:
Zo = rd // RD = Vo/Io
La fase en un amplificador depende en donde se encuentren conectadas las entradas y
salidas en el mismo. En nuestro caso podemos observar que la salida está conectada por
‘drain’, dando como resultado la misma fase de nuestro voltaje de entrada.
Cálculos Reales
Experimento 1: Auto-polarización con jfet y amplificación
RG=0.997kΩ RD=3.2kΩ
VGS = 0 -> IDSS = 5.66mA
ID = 0.122mA -> Vp = -2.92V
-
Puntos de Operación
RS=0.130KΩ

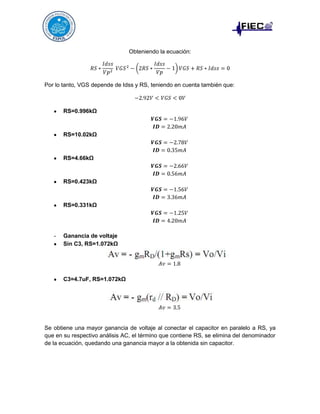

5. Obteniendo la ecuación:
Por lo tanto, VGS depende de Idss y RS, teniendo en cuenta también que:
RS=0.996kΩ
RS=10.02kΩ
RS=4.66kΩ
RS=0.423kΩ
RS=0.331kΩ
-
Ganancia de voltaje
Sin C3, RS=1.072kΩ
C3=4.7uF, RS=1.072kΩ
Se obtiene una mayor ganancia de voltaje al conectar el capacitor en paralelo a RS, ya
que en su respectivo análisis AC, el término que contiene RS, se elimina del denominador
de la ecuación, quedando una ganancia mayor a la obtenida sin capacitor.

6. -

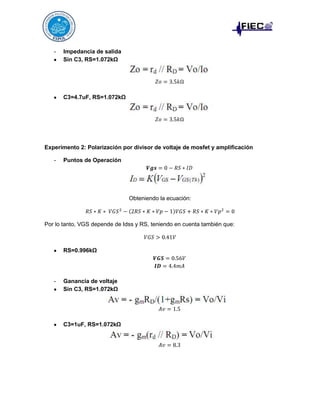

Impedancia de salida
Sin C3, RS=1.072kΩ
C3=4.7uF, RS=1.072kΩ
Experimento 2: Polarización por divisor de voltaje de mosfet y amplificación
-
Puntos de Operación
Obteniendo la ecuación:
Por lo tanto, VGS depende de Idss y RS, teniendo en cuenta también que:
RS=0.996kΩ
-
Ganancia de voltaje
Sin C3, RS=1.072kΩ
C3=1uF, RS=1.072kΩ

7. -
Impedancia de salida
Sin C3, RS=1.072kΩ
C3=4.7uF, RS=1.072kΩ

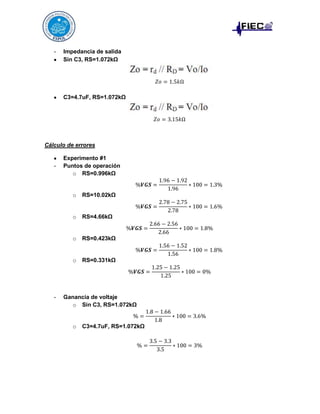

Cálculo de errores
-
Experimento #1
Puntos de operación
o RS=0.996kΩ
o
o
RS=4.66kΩ
o
RS=0.423kΩ
o
-
RS=10.02kΩ
RS=0.331kΩ
Ganancia de voltaje
o Sin C3, RS=1.072kΩ
o
C3=4.7uF, RS=1.072kΩ

8. -

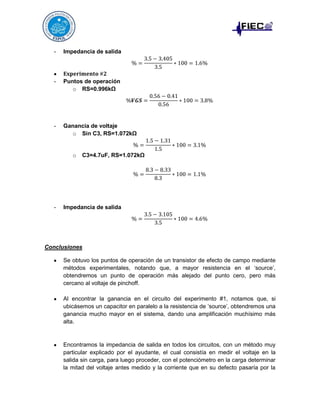

Impedancia de salida
-
Puntos de operación
o RS=0.996kΩ
-
Ganancia de voltaje
o Sin C3, RS=1.072kΩ
o
-
C3=4.7uF, RS=1.072kΩ
Impedancia de salida
Conclusiones
Se obtuvo los puntos de operación de un transistor de efecto de campo mediante
métodos experimentales, notando que, a mayor resistencia en el ‘source’,
obtendremos un punto de operación más alejado del punto cero, pero más
cercano al voltaje de pinchoff.
Al encontrar la ganancia en el circuito del experimento #1, notamos que, si
ubicásemos un capacitor en paralelo a la resistencia de ‘source’, obtendremos una
ganancia mucho mayor en el sistema, dando una amplificación muchísimo más
alta.
Encontramos la impedancia de salida en todos los circuitos, con un método muy
particular explicado por el ayudante, el cual consistía en medir el voltaje en la
salida sin carga, para luego proceder, con el potenciómetro en la carga determinar
la mitad del voltaje antes medido y la corriente que en su defecto pasaría por la

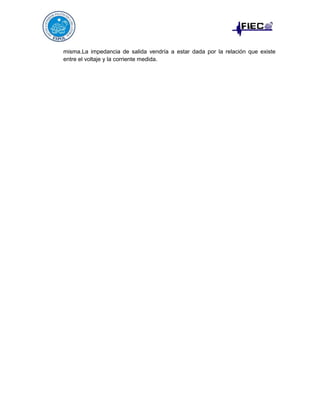

9. misma.La impedancia de salida vendría a estar dada por la relación que existe
entre el voltaje y la corriente medida.
