Instalaciones de agua
Este documento describe los tipos de instalaciones de agua y alcantarillado, incluyendo sus componentes principales y cómo funcionan. Explica que las instalaciones de abastecimiento traen el agua desde embalses y ríos a través de redes de distribución hasta las viviendas, donde se divide en circuitos de agua fría y caliente. Las instalaciones de saneamiento recogen el agua de los aparatos sanitarios y la conducen a través de desagües, bajantes y colectores hasta las depuradoras.
Más contenido relacionado
Similar a Instalaciones de agua
Instalaciones de agua
- 1.

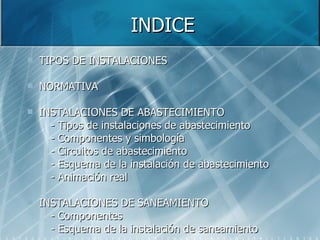

- 2. INDICE TIPOS DEINSTALACIONES NORMATIVA INSTALACIONES DE ABASTECIMIENTO - Tipos de instalaciones de abastecimiento - Componentes y simbología - Circuitos de abastecimiento - Esquema de la instalación de abastecimiento - Animación real INSTALACIONES DE SANEAMIENTO - Componentes - Esquema de la instalación de saneamiento

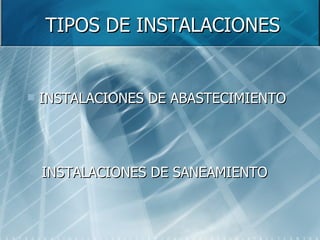

- 3. TIPOS DE INSTALACIONESINSTALACIONES DE ABASTECIMIENTO INSTALACIONES DE SANEAMIENTO

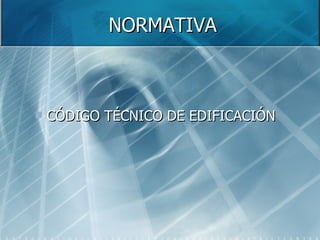

- 4. NORMATIVA CÓDIGO TÉCNICODE EDIFICACIÓN

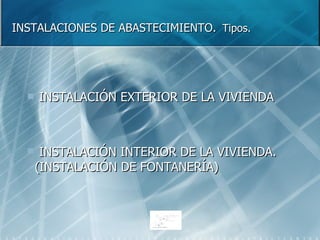

- 5. INSTALACIONES DE ABASTECIMIENTO. Tipos. INSTALACIÓN EXTERIOR DE LA VIVIENDA INSTALACIÓN INTERIOR DE LA VIVIENDA. (INSTALACIÓN DE FONTANERÍA)

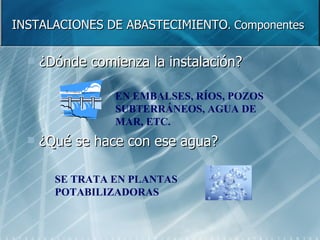

- 6. INSTALACIONES DE ABASTECIMIENTO. Componentes ¿Dónde comienza la instalación? ¿Qué se hace con ese agua? EN EMBALSES, RÍOS, POZOS SUBTERRÁNEOS, AGUA DE MAR, ETC. SE TRATA EN PLANTAS POTABILIZADORAS

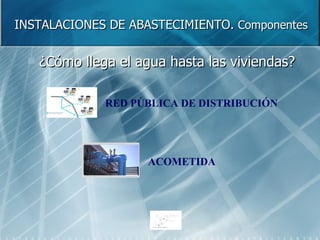

- 7. INSTALACIONES DE ABASTECIMIENTO. Componentes ¿Cómo llega el agua hasta las viviendas? RED PÚBLICA DE DISTRIBUCIÓN ACOMETIDA

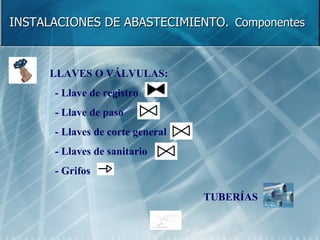

- 8. INSTALACIONES DE ABASTECIMIENTO. Componentes TUBERÍAS LLAVES O VÁLVULAS: - Llave de registro - Llave de paso - Llaves de corte general - Llaves de sanitario - Grifos

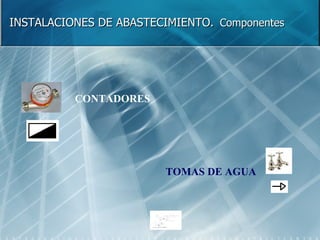

- 9. INSTALACIONES DE ABASTECIMIENTO. Componentes TOMAS DE AGUA CONTADORES

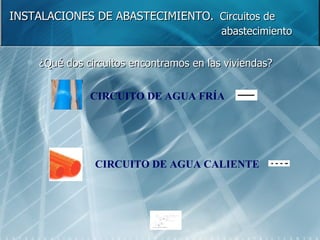

- 10. INSTALACIONES DE ABASTECIMIENTO. Circuitos de abastecimiento ¿Qué dos circuitos encontramos en las viviendas? CIRCUITO DE AGUA FRÍA CIRCUITO DE AGUA CALIENTE

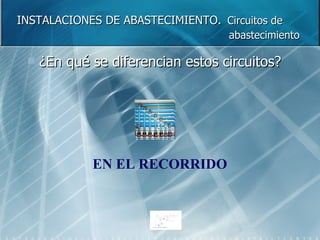

- 11. ¿En qué sediferencian estos circuitos? INSTALACIONES DE ABASTECIMIENTO. Circuitos de abastecimiento EN EL RECORRIDO

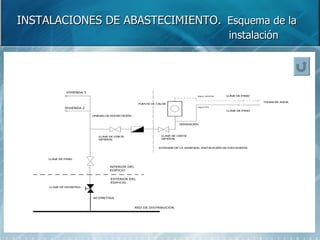

- 12. INSTALACIONES DE ABASTECIMIENTO. Esquema de la instalación

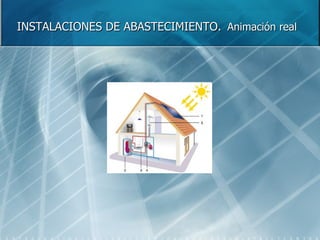

- 13. INSTALACIONES DE ABASTECIMIENTO. Animación real

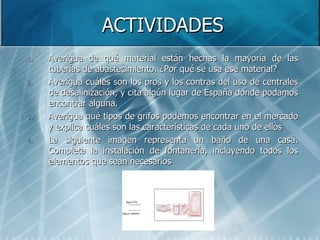

- 14. ACTIVIDADES Averigua dequé material están hechas la mayoría de las tuberías de abastecimiento. ¿Por qué se usa ese material? Averigua cuáles son los pros y los contras del uso de centrales de desalinización, y cita algún lugar de España donde podamos encontrar alguna. Averigua qué tipos de grifos podemos encontrar en el mercado y explica cuáles son las características de cada uno de ellos La siguiente imagen representa un baño de una casa. Completa la instalación de fontanería, incluyendo todos los elementos que sean necesarios

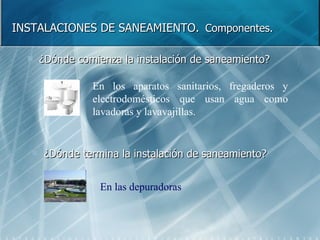

- 15. INSTALACIONES DE SANEAMIENTO. Componentes. ¿Dónde comienza la instalación de saneamiento? ¿Dónde termina la instalación de saneamiento? En los aparatos sanitarios, fregaderos y electrodomésticos que usan agua como lavadoras y lavavajillas. En las depuradoras

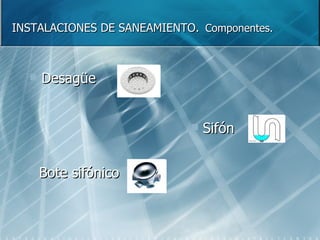

- 16. INSTALACIONES DE SANEAMIENTO. Componentes. Sifón Desagüe Bote sifónico

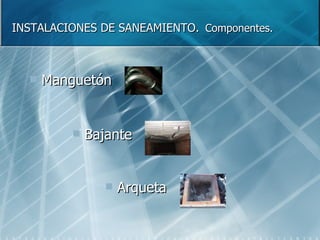

- 17. INSTALACIONES DE SANEAMIENTO. Componentes. Manguetón Bajante Arqueta

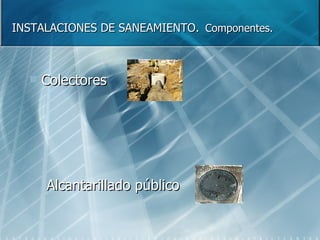

- 18. INSTALACIONES DE SANEAMIENTO. Componentes. Colectores Alcantarillado público

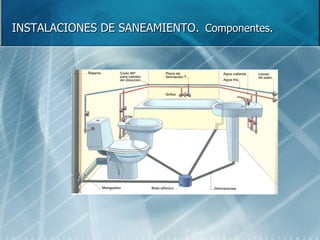

- 19. INSTALACIONES DE SANEAMIENTO. Componentes.
- 20. INSTALACIONES DE SANEAMIENTO. Animación real

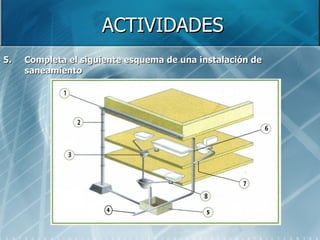

- 21. ACTIVIDADES 5. Completael siguiente esquema de una instalación de saneamiento
Notas del editor
- #2 El agua es un elemento imprescindible para el ser humano. En la antigüedad, los primeros poblados se asentaban junto a ríos y lagos, con el fin de poder disponer de agua, ya que aún no se habían desarrollado sistemas para trasladar y distribuir el agua a lugares más apartados. Con las civilizaciones griega y romana empiezan a aparecer las primeras infraestructuras para el traslado de agua desde ríos y lagos a ciudades situadas en el interior.
- #3 En este tema vamos a estudiar como es la instalación de agua hoy en día, desde que la recogemos en su lugar de origen hasta que la usamos en la vivienda. Veremos que tipos de instalaciones de agua hay, y cuales son los principales componentes de cada una de ellas, así como la simbología utilizada para la representación gráfica de la misma. Veremos animaciones reales de una instalación de abastecimiento.
- #4 Existen 2 tipos de instalaciones de agua: - Instalaciones de abastecimiento: abastecen a la vivienda - Instalaciones de saneamiento: permiten retirar el agua utilizada de la vivienda
- #6 Dentro de la instalación de abastecimiento, podemos encontrar dos tipos: - Instalación del exterior de la vivienda: comprende desde las fuentes de abastecimiento hasta la llave general de corte del propietario de la vivienda. - Instalación del interior de la vivienda, también conocida como instalación de fontanería: comprende desde la llave de corte general del propietario hasta las tomas de agua, o lo que es lo mismo, hasta los puntos de consumo de agua de la vivienda, es decir, grifos y tomas de agua en general. (electrodomésticos, riegos, etc.)
- #7 La instalación de agua comienza en las fuentes de donde podemos obtener agua, es decir, embalses, ríos, lagos, e incluso mares y océanos. Este último caso se está poniendo de moda en los últimos años. Ante las continuas etapas de sequía que sufren algunos países, entre ellos el nuestro, se ha hecho necesario recurrir al desarrollo de sistemas que permitan abastecernos de “otro agua”. Esta medida puede resultar efectiva de manera puntual, aunque a largo plazo tiene serios inconvenientes como es el enorme gasto energético que se necesita para poder desalinizar el agua, con el correspondiente impacto ambiental derivado de emisiones contaminantes, el impacto ambiental sobre el medio marino donde se realiza la desalinicación, que puede conllevar daños irreparables en el ecosistema, etc. Una vez que hemos extraido el agua, es necesario transportarla a una planta potabilizadora o planta de tratamiento, donde se va a tratar el agua adecuadamente para conseguir un agua saludable para el ser humano. Esto implica eliminación de impurezas, de bacterias, de sales pesadas, etc.
- #8 Una vez que el agua ha sido adecuadamente tratada, se transporta a las viviendas, através de tuberías de hormigón. Ese conjunto de tuberias forman la red de distribución. Al igual que ocurría en las instalaciones eléctricas, la tubería que conecta la red de distribución con la instalación del edificio o vivienda, se denomina ACOMETIDA.
- #9 Una vez en la vivienda, vamos a encontrarnos con diferentes elementos que constituyen la instalación de abastecimiento de la vivienda, entre los cuales encontramos: - Llaves o válvulas. Son los elementos de control encargados de controlar el suministro de agua. Las llaves con las que nos vamos a encontrar son las siguientes: 1. Llave de registro. Es la llave que se encuentra en la acometida, y que controla el suministro de agua a todo un edificio. Esta llave se encuentra en una arqueta en el exterior del edificio, y a ella únicamente acceden empleados municipales para cortar el suministro de agua a un edificio, en el caso de que exita algún problema, se realicen obras, etc. Es una llave especial, ya que es una llave de paso que lleva incorporado una salida para vaciar el tramo de tubería que abarca. La llave de registro supone la frontera entre la empresa suministradora y la propiedad privada. 2. Llave de paso. Es la llave que se situa ya en el edificio, y que controla el presidente de la comunidad. Se encuentra dentro del edificio y puede aparecer en una arqueta o bien en el cuarto de contadores. 3. Llave de corte general. Existen dos para cada vivienda. Una se sitúa antes de entrar a la vivienda , y antes del contador, y la controla la compañía suministradora. Si no pagamos una factura o existe algún problema y por determinadas causas no podemos cortar el agua desde dentro de la vivienda, se actúa sobre esta llave. La otra se sitúa en el interior de la vivienda , y la controla el propietario. También controla el suministro de agua a la vivienda, y suele situarse bajo el fregadero. 4. Llaves de sanitario. Las llaves de sanitario se encuentran antes de cada sanitario (lavabo, bidé, váter). En los sanitarios que usen agua fría y agua caliente encontraremos dos llaves de sanitario. 5. Grifos. Es otro tipo de llave, pero no deja de ser una llave, ya que igualmente controla el paso de agua. Existen de diferentes tipos, aunque los más utilizados son los monoblocs y monomando. Los grifos también se consideran tomas de agua, tal y como veremos más adelante. - Aunque ya hemos hablado antes de ellas, el agua se suministra mediante tuberías, que son de diferentes materiales, en función para que se utilice. Así, las tuberías que forman la red de distribución están hechas de hormigón, mientras que las tuberías que se encuentran en las viviendas, se fabrican en PVC y Cobre principalmente, cobre para abastecimiento y PVC para saneamiento. Las tuberías se representan por líneas.
- #10 Los contadores son los elementos encargados de medir el consumo de agua que realizamos. La lectura se realiza por diferencia de medidas entre una lectura anterior y la lectura actual. Las tomas de agua hacen referencia a las zonas de uso de agua como son los grifos, electrodomésticos que usan agua, bocas de riego, etc.
- #11 Una vez que entramos en la vivienda, vamos a encontrar dos tipos de circuitos, el de agua fría y el de agua caliente. Son circuitos independientes, lo que implica que cuando encontremos llaves de corte, vamos a encontrar llaves de corte para cada circuito.
- #12 Estos dos circuitos se diferencian principalmente el su recorrido. El circuito de agua caliente se forma una vez que se deriva parte del circuito de agua fría para que pase por un elemento calentador (termo, caldera, etc.). -El circuito de agua fría llega a los electrodomésticos de la cocina (lavavajillas, friegaplatos, frigorífico si lo lleva) y a todos los sanitarios de los cuartos de baño. -El circuito de agua caliente, sin embargo, únicamente llega a los grifos (de lavabos, fregaderos y bidé). No llega al váter.
- #15 La mayoría de las tuberías de abastecimiento están hechas de cobre. Aunque existen tuberías de abastecimiento de pvc, el plástico se puede alterar con la temperatura, y por esa razón es el cobre el material más utilizado. Además el cobre es un material resistente a la corrosión, y bastante duro. “ La desalinización es sólo una pieza del rompecabezas del manejo del, agua, pero no una solución al problema” citan los expertos. Los principales inconvenientes son el daño ambiental y el coste económico. El alto coste económico deriva de la necesidad de un aporte de energía, lo que supone una mayor utilización de los combustibles fósiles y por consiguiente un daño al medio ambiente del planeta. Además no hay que olvidar el daño que se produce al ecosistema, ya que durante el proceso se vierten residuos al mar. “En 2005, el total de agua producida a través de la desalinización en todo el mundo y a lo largo de todo el año fue similar al consumo mundial de un par de horas”. En España existen 900 plantas desalinizadoras, la mayoría concentradas en el Mediterráneo y en las Canarias. La planta más grande de España y de Europa se encuentra en Carboneras-ALMERÍA. Los tipos de grifos que podemos encontrar en el mercado son: - Grifos monoblocs: tiene dos llaves independientes que regulan el caudal del agua fría y la caliente, permitiendo su mezcla para regular la temperatura. - Grifos monomandos: disponen de una sola llave en forma de palanca que regula los caudales de mezcla para obtener la temperatura deseada. - Grifos termostáticos: su regulación permite obtener agua a una temperatura constante. Casi todos disponen de un sistema de seguridad que impide que el agua exceda los 38º de temperatura. 4. En la representación deben aparecer las llaves de paso para el local húmedo (el baño en este caso), las llaves de sanitario y las tomas de agua de cada sanitario. Recordar que el agua caliente no llega al inodoro, y que la bañera no tiene sus propias llaves de paso.
- #16 La instalación de saneamiento se define como el conjunto de elementos que permiten la evacuación del agua sucia utilizada por las personas, con el fin de evitar los malos olores y las enfermedades. Esta instalación comienza en los sanitarios, fregaderos y electrodomésticis que usan agua. Concretamente en los desagües de las mismas. La instalación termina en las depuradoras, donde se realiza un tratamiento del agua para poder devolver a esta al sitio de donde la cogimos.
- #17 Los principales componentes de una instalación de saneamiento son: -Desagües: Están dotados de una tapa redonda con pequeños agujeros para evitar que se cuelen objetos grandes que obstruyan las tuberías. -Sifón: Desde el desagüe sale una tubería en forma de “codo”. Este es el sifón. Tiene esta forma para conseguir un sello hidraúlico que impida que los olores suban por el desagüe. (no contarlo, decirlo en ejercicios). En un baño todos los sanitarios tienen sifón propio aunque en el caso del váter, el sello hidraúlico lo forma el propio depósito de agua que se queda en el váter cuando tiramos de la cadena. - Bote sifónico: En todos los baños, independientemente de que los sanitarios tengan o no sifón, vamos a encontrar una tapa metálica empotrada en el suelo. Esa es la tapa del bote sifónico. Al bote sifónico están conectados todos los desagües de los sanitarios, a excepción del váter, que se conecta directamente con la bajante. En el bote sifónico se pueden acumular residuos sólidos, por eso conviene limpiarlo al menos una vez al año. Si notamos que alguno de los desagües no traga bien, lo primero que deberemos hacer es abrir el bote sifónico para ver si está obstruido. (Tranquilos que el váter no conecta con el bote sífónico).
- #18 El Manguetón es una tubería que conecta un sifón, un bote sifónico, un fregadero, etc. con la bajante, que es la tubería principal de saneamiento, la que evacua todo el agua de un edificio. La bajante lleva el agua sucia hasta las arquetas, que son depósitos de forma variada construidos en ladrillo y cemento, diseñados para recoger el agua desechada de las viviendas. En una misma arqueta pueden confluir bajantes de diferentes edificios, siempre que estos sean colindantes.
- #19 Por último, las arquetas se conectan con las tuberías generales de alcantarillado mediante los colectores que también son tuberías, ya no de plástico, sino de hormigón. Todas las tuberías de las que hemos hablado hasta ahora, se diseñan para que tengan cierta pendiente, para favorecer el flujo del agua. Por último, todo el agua desechada llegará a las tuberías del alcantarillado público, que transportarán esta agua hasta las depuradoras. El alcantarillado público tiene dos redes de evacuación, una para aguas pluviales y otra para redes fecales. De esta manera, si se producen inundaciones por exceso de lluvia éstas no afectan a las aguas fecales.
- #20 Por último, las arquetas se conectan con las tuberías generales de alcantarillado mediante los colectores que también son tuberías, ya no de plástico, sino de hormigón. Todas las tuberías de las que hemos hablado hasta ahora, se diseñan para que tengan cierta pendiente, para favorecer el flujo del agua. Por último, todo el agua desechada llegará a las tuberías del alcantarillado público, que transportarán esta agua hasta las depuradoras. El alcantarillado público tiene dos redes de evacuación, una para aguas pluviales y otra para redes fecales. De esta manera, si se producen inundaciones por exceso de lluvia éstas no afectan a las aguas fecales.
