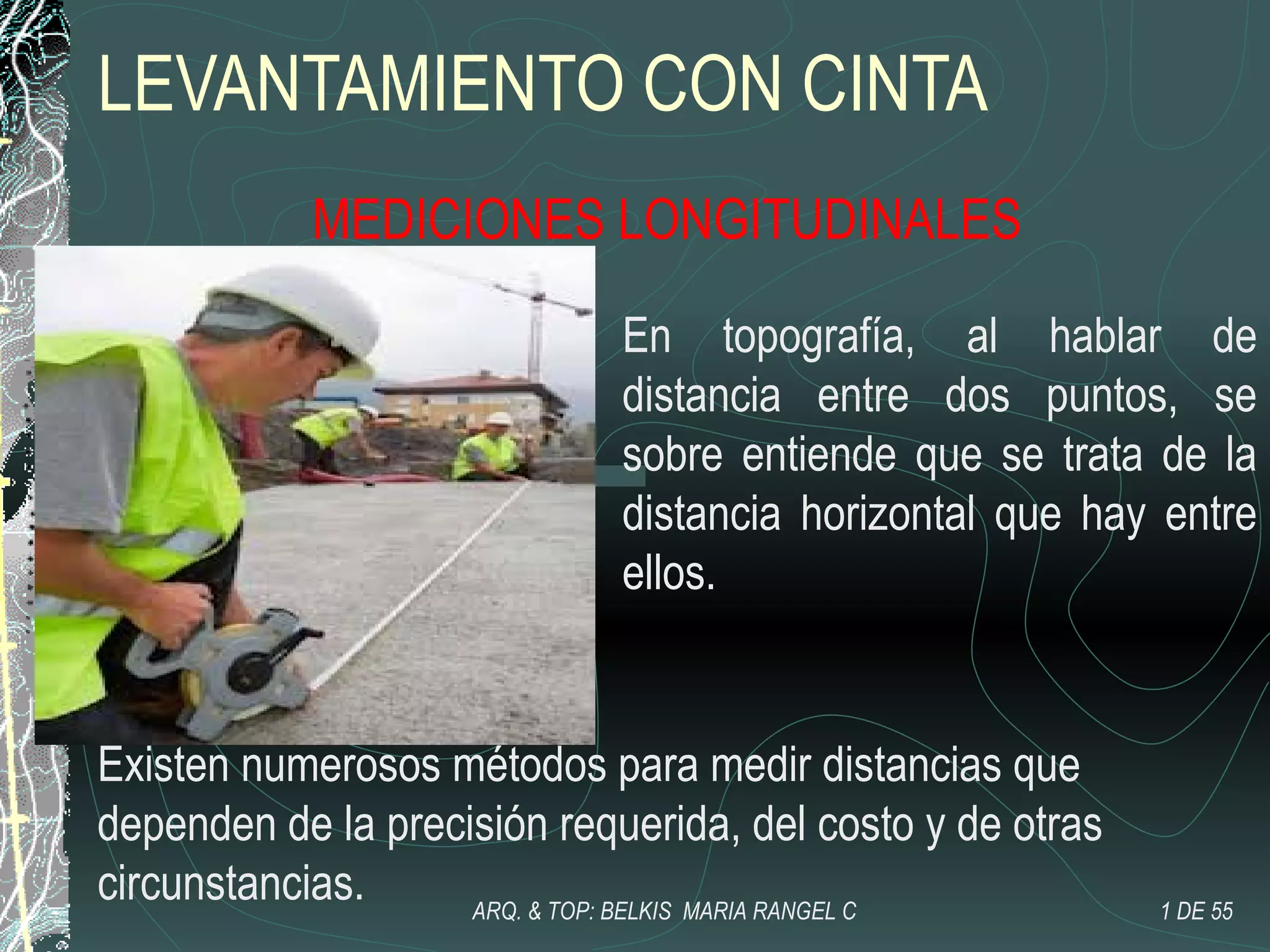

Levantamiento con cinta

LEVANTAMIENTO CON CINTA
MEDICIONES LONGITUDINALES
En topografía, al hablar de
distancia entre dos puntos, se
sobre entiende que se trata de la
distancia horizontal que hay entre
ellos.
Existen numerosos métodos para medir distancias que
dependen de la precisión requerida, del costo y de otras
circunstancias. 1 DE 55ARQ. & TOP: BELKIS MARIA RANGEL C

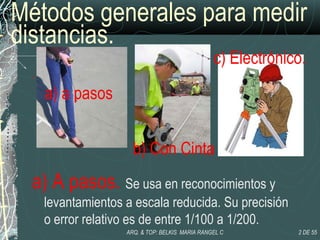

Métodos generales para medir
distancias.
.
a) A pasos. Se usa en reconocimientos y
levantamientos a escala reducida. Su precisión
o error relativo es de entre 1/100 a 1/200.
b) Con Cinta
a) a pasos
c) Electrónico.
2 DE 55ARQ. & TOP: BELKIS MARIA RANGEL C

distancias
b) Con cinta..
Se llama también Medición directa. Las cintas métricas se
hacen de diversos materiales con longitud y peso variables.
Las más usadas son las de acero. En levantamientos
regulares realizados con cinta la precisión o error relativo es
de entre 1/3000 a 1/5000

distancias
c) Electrónico. Los progresos científicos han hecho
posible la construcción de aparatos electrónicos para
medir distancias con toda precisión. Se basan en la
medición indirecta del tiempo que tarda un rayo de
luz o una onda de radio en recorrer la distancia que
separa los dos puntos. Con equipo de medición
electrónica es posible obtener precisiones superiores
a 1/10,000.

distancias

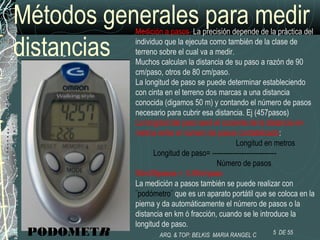

Medición a pasos. La precisión depende de la práctica del
individuo que la ejecuta como también de la clase de
terreno sobre el cual va a medir.
Muchos calculan la distancia de su paso a razón de 90
cm/paso, otros de 80 cm/paso.
La longitud de paso se puede determinar estableciendo
con cinta en el terreno dos marcas a una distancia
conocida (digamos 50 m) y contando el número de pasos
necesario para cubrir esa distancia. Ej (457pasos)
La longitud del paso será el cociente de la distancia en
metros entre el número de pasos contabilizado:
Longitud en metros
Longitud de paso= ----------------------------
Número de pasos
50m/55pasos = 0.90m/paso
La medición a pasos también se puede realizar con
¨podómetro¨ que es un aparato portátil que se coloca en la
pierna y da automáticamente el número de pasos o la
distancia en km ó fracción, cuando se le introduce la
longitud de paso.
PODOMETR 5 DE 55ARQ. & TOP: BELKIS MARIA RANGEL C

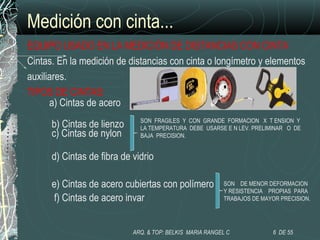

Medición con cinta...
EQUIPO USADO EN LA MEDICIÓN DE DISTANCIAS CON CINTA
Cintas. En la medición de distancias con cinta o longímetro y elementos
auxiliares.
TIPOS DE CINTAS:
a) Cintas de acero
b) Cintas de lienzo
c) Cintas de nylon
d) Cintas de fibra de vidrio
e) Cintas de acero cubiertas con polímero
f) Cintas de acero invar
SON FRAGILES Y CON GRANDE FORMACION X T ENSION Y
LA TEMPERATURA DEBE USARSE E N LEV. PRELIMINAR O DE
BAJA PRECISION.
SON DE MENOR DEFORMACION
Y RESISTENCIA PROPIAS PARA
TRABAJOS DE MAYOR PRECISION.

EQUIPO USADO EN LA MEDICIÓN
DE DISTANCIAS CON CINTA

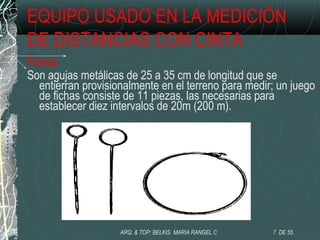

Fichas.
Son agujas metálicas de 25 a 35 cm de longitud que se
entierran provisionalmente en el terreno para medir; un juego
de fichas consiste de 11 piezas, las necesarias para
establecer diez intervalos de 20m (200 m).

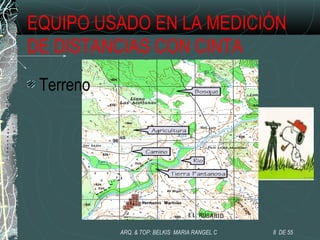

Terreno

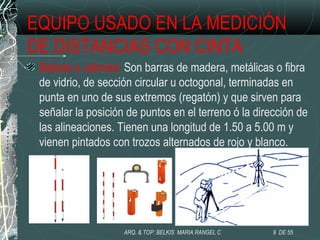

Balizas o Jalones: Son barras de madera, metálicas o fibra
de vidrio, de sección circular u octogonal, terminadas en
punta en uno de sus extremos (regatón) y que sirven para
señalar la posición de puntos en el terreno ó la dirección de
las alineaciones. Tienen una longitud de 1.50 a 5.00 m y
vienen pintados con trozos alternados de rojo y blanco.

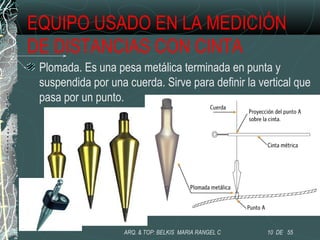

Plomada. Es una pesa metálica terminada en punta y
suspendida por una cuerda. Sirve para definir la vertical que
pasa por un punto.

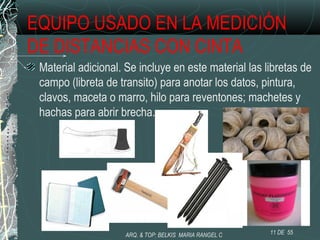

Material adicional. Se incluye en este material las libretas de
campo (libreta de transito) para anotar los datos, pintura,
clavos, maceta o marro, hilo para reventones; machetes y
hachas para abrir brecha.

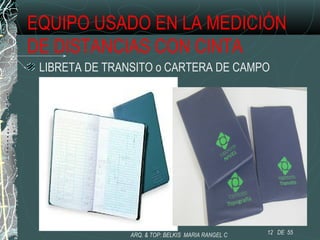

LIBRETA DE TRANSITO o CARTERA DE CAMPO

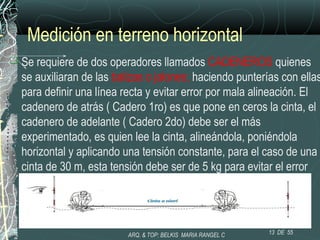

Medición en terreno horizontal
 Se requiere de dos operadores llamados CADENEROS quienes
se auxiliaran de las balizas o jalones; haciendo punterías con ellas
para definir una línea recta y evitar error por mala alineación. El
cadenero de atrás ( Cadero 1ro) es que pone en ceros la cinta, el
cadenero de adelante ( Cadero 2do) debe ser el más
experimentado, es quien lee la cinta, alineándola, poniéndola
horizontal y aplicando una tensión constante, para el caso de una
cinta de 30 m, esta tensión debe ser de 5 kg para evitar el error
por catenaria (columpio).
.

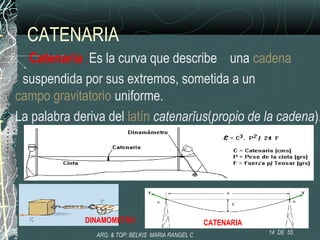

CATENARIA
Catenaria :Es la curva que describe una cadena
suspendida por sus extremos, sometida a un
campo gravitatorio uniforme.
La palabra deriva del latín catenarĭus(propio de la cadena).
DINAMOMETRO CATENARIA

Medición en terreno inclinado
En el caso de un terreno inclinado, es necesario clavar trompos
(pequeñas estacas de madera) o fichas a lo largo de la línea por medir,
de manera que el desnivel entre dos puntos consecutivos, permita
poner horizontal la cinta empleando las plomadas.
La suma de las distancias parciales entre puntos de la alineación, dará
como resultado la distancia total.

Problemas de campo que se pueden
resolver con el uso de la cinta
Trazado de líneas perpendiculares con
cinta.
Existen dos métodos: El 3-4-5
El de la cuerda.

cinta.

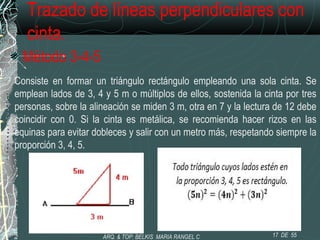

Método 3-4-5
Consiste en formar un triángulo rectángulo empleando una sola cinta. Se
emplean lados de 3, 4 y 5 m o múltiplos de ellos, sostenida la cinta por tres
personas, sobre la alineación se miden 3 m, otra en 7 y la lectura de 12 debe
coincidir con 0. Si la cinta es metálica, se recomienda hacer rizos en las
equinas para evitar dobleces y salir con un metro más, respetando siempre la
proporción 3, 4, 5.

cinta.
Método de la cuerda
Con este método es posible realizar perpendiculares de un punto dado a
una línea de trabajo(AB), en la cual se traza una cuerda con radio
arbitrario y se encuentran los dos puntos de intersección entre el punto
dado(AB) y el punto medio de la cuerda. Por ejemplo: Se desea bajar
una perpendicular del punto C(Se toma “a ojo”) a la línea AB. Primero se
traza con un radio r arbitrario( de Mayor longitud que C-Pm ),un arco que
corte AB en dos puntos a-b .Se mide distancia entre a-b y determinamos
el punto medio de esta cuerda, al unir este punto con C, establecemos la
perpendicular buscada.
18 DE 55
ARQ. & TOP: BELKIS MARIA RANGEL C

cinta.

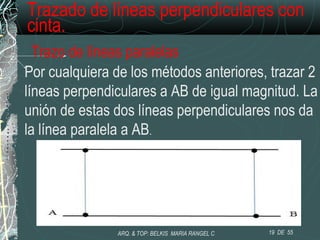

Trazo de líneas paralelas
Por cualquiera de los métodos anteriores, trazar 2
líneas perpendiculares a AB de igual magnitud. La
unión de estas dos líneas perpendiculares nos da
la línea paralela a AB.

cinta.

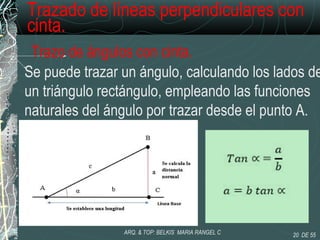

Trazo de ángulos con cinta.
Se puede trazar un ángulo, calculando los lados de
un triángulo rectángulo, empleando las funciones
naturales del ángulo por trazar desde el punto A.

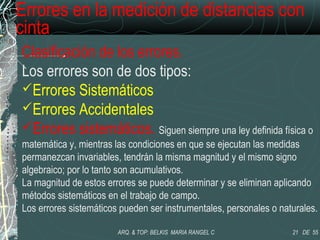

Errores en la medición de distancias con
cinta
Clasificación de los errores.
Los errores son de dos tipos:
Errores Sistemáticos
Errores Accidentales
Errores sistemáticos. Siguen siempre una ley definida física o
matemática y, mientras las condiciones en que se ejecutan las medidas
permanezcan invariables, tendrán la misma magnitud y el mismo signo
algebraico; por lo tanto son acumulativos.
La magnitud de estos errores se puede determinar y se eliminan aplicando
métodos sistemáticos en el trabajo de campo.
Los errores sistemáticos pueden ser instrumentales, personales o naturales.

cinta
Errores accidentales:
Son los que obedecen a una combinación de
causas que no alcanza el observador a controlar y
para las cuales no es posible obtener correcciones
ya que son errores aleatorios. Los errores
accidentales sólo se pueden reducir por medio de
un mayor cuidado en las medidas y aumentando e
número de observaciones.

cinta
Yerros o equivocaciones:
Son las faltas involuntarias originadas
por el mal criterio, falta de cuidado o
de conocimientos, distracción o
confusión del observador. Las
equivocaciones se encuentran y se
eliminan comprobando todo el trabajo.

Errores comunes en la medida de
distancias con cinta.
Sistemáticos:
 Por longitud incorrecta de la cinta
 Por mala alineación
 Por inclinación de la cinta
 Por catenaria (columpio)
 Por temperatura

Errores comunes en la medida de
distancias con cinta.
Accidentales:
 Por puesta de ficha (inclinación de
la ficha)
 Por variación de la tensión
 Por apreciación de las fracciones
al leer la cinta

LEVANTAMIENTO CON CINTA.

LEVANTAMIENTO CON CINTA.
Método 3-4-5

LEVANTAMIENTO CON BRUJULA Y
PASOS 28 DE 55ARQ. & TOP: BELKIS MARIA RANGEL C

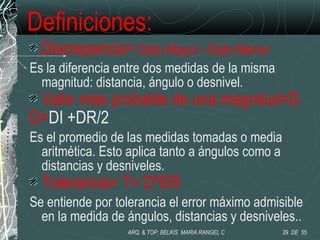

Definiciones:
Discrepancia= Dato Mayor –Dato Menor
Es la diferencia entre dos medidas de la misma
magnitud: distancia, ángulo o desnivel.
Valor más probable de una magnitud=D
D=DI +DR/2
Es el promedio de las medidas tomadas o media
aritmética. Esto aplica tanto a ángulos como a
distancias y desniveles.
Tolerancia= T= D*ER
Se entiende por tolerancia el error máximo admisible
en la medida de ángulos, distancias y desniveles..

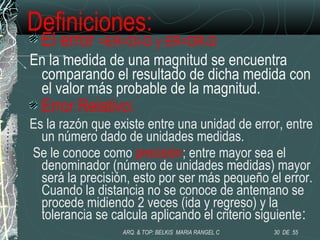

Definiciones:
El error =ER=DI-D y ER=DR-D
En la medida de una magnitud se encuentra
comparando el resultado de dicha medida con
el valor más probable de la magnitud.
Error Relativo:
Es la razón que existe entre una unidad de error, entre
un número dado de unidades medidas.
Se le conoce como precisión; entre mayor sea el
denominador (número de unidades medidas) mayor
será la precisión, esto por ser más pequeño el error.
Cuando la distancia no se conoce de antemano se
procede midiendo 2 veces (ida y regreso) y la
tolerancia se calcula aplicando el criterio siguiente:

TOLERANCIAS EN LA MEDICIÓN DE
DISTANCIAS CON CINTA
.

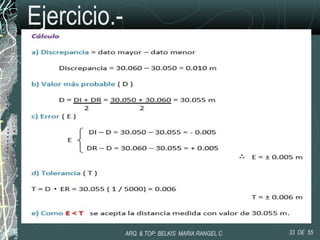

Ejercicio.-

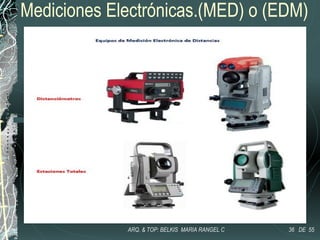

Mediciones Electrónicas.(MED) o (EDM)
(MED o EDM) está basada en las propiedades de una
onda electromagnética propagada en el medio
atmosférico, y en la medición de su fase. El instrumento
que realiza esta medición es el distanciómetro, que
generalmente va acoplado o incorporado dentro de la
Estación Total, junto al anteojo.
.
34 DE 55

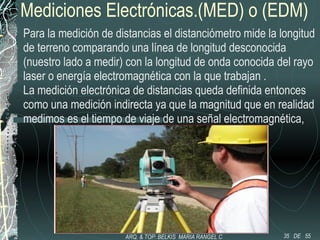

Para la medición de distancias el distanciómetro mide la longitud
de terreno comparando una línea de longitud desconocida
(nuestro lado a medir) con la longitud de onda conocida del rayo
laser o energía electromagnética con la que trabajan .
La medición electrónica de distancias queda definida entonces
como una medición indirecta ya que la magnitud que en realidad
medimos es el tiempo de viaje de una señal electromagnética,

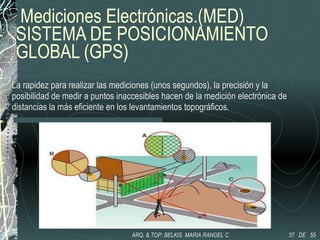

Mediciones Electrónicas.(MED)
SISTEMA DE POSICIONAMIENTO
GLOBAL (GPS)
La rapidez para realizar las mediciones (unos segundos), la precisión y la
posibilidad de medir a puntos inaccesibles hacen de la medición electrónica de
distancias la más eficiente en los levantamientos topográficos.
.

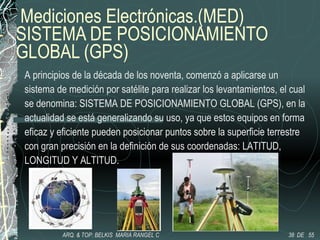

Mediciones Electrónicas.(MED)
SISTEMA DE POSICIONAMIENTO
GLOBAL (GPS)
A principios de la década de los noventa, comenzó a aplicarse un
sistema de medición por satélite para realizar los levantamientos, el cual
se denomina: SISTEMA DE POSICIONAMIENTO GLOBAL (GPS), en la
actualidad se está generalizando su uso, ya que estos equipos en forma
eficaz y eficiente pueden posicionar puntos sobre la superficie terrestre
con gran precisión en la definición de sus coordenadas: LATITUD,
LONGITUD Y ALTITUD.

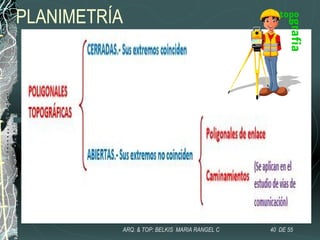

PLANIMETRÍA

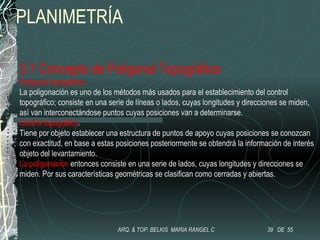

3.1 Concepto de Poligonal Topográfica
Poligonal topográfica.
La poligonación es uno de los métodos más usados para el establecimiento del control
topográfico; consiste en una serie de líneas o lados, cuyas longitudes y direcciones se miden,
así van interconectándose puntos cuyas posiciones van a determinarse.
Control topográfico.
Tiene por objeto establecer una estructura de puntos de apoyo cuyas posiciones se conozcan
con exactitud, en base a estas posiciones posteriormente se obtendrá la información de interés
objeto del levantamiento.
La poligonación entonces consiste en una serie de lados, cuyas longitudes y direcciones se
miden. Por sus características geométricas se clasifican como cerradas y abiertas.

PLANIMETRÍA

PLANIMETRÍA
En poligonales abiertas sin enlazar sus extremos no es posible determinar precisión ni efectuar
correcciones o ajustes. Por lo que las poligonales deben ser cerradas o ligadas en sus
La poligonación
41 DE 55

Los Levantamientos con Cinta
Levantamientos con cinta.
Son aquellos que se ejecutan con el uso de la cinta y equipo auxiliar,
se emplean en terrenos sensiblemente planos, despejados y de
dimensiones reducidas. Estos levantamientos se efectúan dividiendo
en triángulos a la poligonal de apoyo y en medir los lados de dichos
triángulos para el posterior cálculo de ángulos y superficies. Debe
procurarse que los triángulos formados sean lo más cercanos al
equilátero, es decir que el valor de los ángulos sea cercano a 30°.
:
42 DE 55

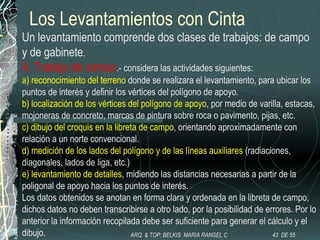

Un levantamiento comprende dos clases de trabajos: de campo
y de gabinete.
A. Trabajo de campo.- considera las actividades siguientes:
a) reconocimiento del terreno donde se realizara el levantamiento, para ubicar los
puntos de interés y definir los vértices del polígono de apoyo.
b) localización de los vértices del polígono de apoyo, por medio de varilla, estacas,
mojoneras de concreto, marcas de pintura sobre roca o pavimento, pijas, etc.
c) dibujo del croquis en la libreta de campo, orientando aproximadamente con
relación a un norte convencional.
d) medición de los lados del polígono y de las líneas auxiliares (radiaciones,
diagonales, lados de liga, etc.)
e) levantamiento de detalles, midiendo las distancias necesarias a partir de la
poligonal de apoyo hacia los puntos de interés.
Los datos obtenidos se anotan en forma clara y ordenada en la libreta de campo,
dichos datos no deben transcribirse a otro lado, por la posibilidad de errores. Por lo
anterior la información recopilada debe ser suficiente para generar el cálculo y el
dibujo. 43 DE 55ARQ. & TOP: BELKIS MARIA RANGEL C

B. Trabajo de gabinete.-
comprende el cálculo y el dibujo.
Cálculo.- comprende el cálculo de los ángulos interiores del polígono de apoyo y de la
superficie del polígono.
Cálculo de los ángulos interiores del polígono de apoyo. En cada uno de los triángulos en
que se divide el polígono, los ángulos interiores se calculan empleando las siguientes
formulas:

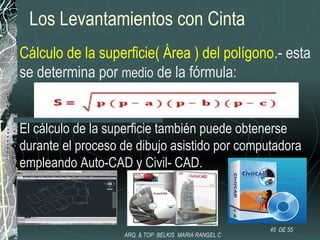

Cálculo de la superficie( Área ) del polígono.- esta
se determina por medio de la fórmula:
El cálculo de la superficie también puede obtenerse
durante el proceso de dibujo asistido por computadora
empleando Auto-CAD y Civil- CAD.
45 DE 55

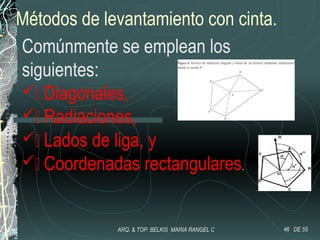

Métodos de levantamiento con cinta.
Comúnmente se emplean los
siguientes:
 Diagonales,
 Radiaciones,
 Lados de liga, y
 Coordenadas rectangulares.

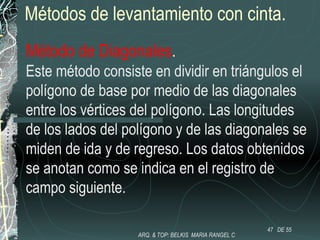

Método de Diagonales.
Este método consiste en dividir en triángulos el
polígono de base por medio de las diagonales
entre los vértices del polígono. Las longitudes
de los lados del polígono y de las diagonales se
miden de ida y de regreso. Los datos obtenidos
se anotan como se indica en el registro de
campo siguiente.
47 DE 55

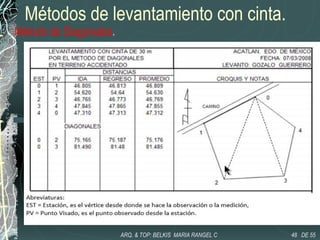

Método de Diagonales.

Método de Radiaciones.

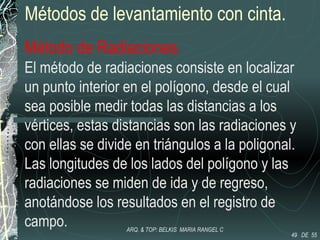

El método de radiaciones consiste en localizar
un punto interior en el polígono, desde el cual
sea posible medir todas las distancias a los
vértices, estas distancias son las radiaciones y
con ellas se divide en triángulos a la poligonal.
Las longitudes de los lados del polígono y las
radiaciones se miden de ida y de regreso,
anotándose los resultados en el registro de
campo.
49 DE 55

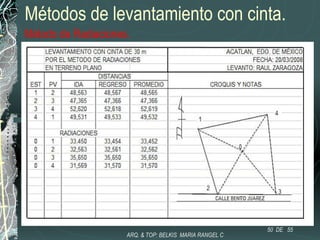

Método de Radiaciones.
50 DE 55

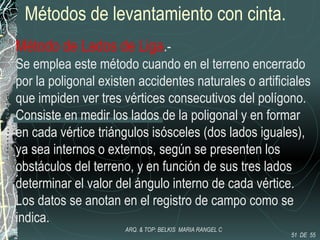

Método de Lados de Liga.-
Se emplea este método cuando en el terreno encerrado
por la poligonal existen accidentes naturales o artificiales
que impiden ver tres vértices consecutivos del polígono.
Consiste en medir los lados de la poligonal y en formar
en cada vértice triángulos isósceles (dos lados iguales),
ya sea internos o externos, según se presenten los
obstáculos del terreno, y en función de sus tres lados
determinar el valor del ángulo interno de cada vértice.
Los datos se anotan en el registro de campo como se
indica.
51 DE 55

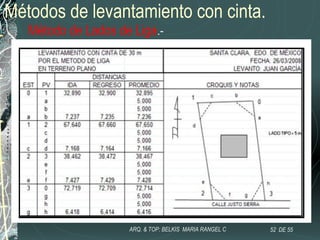

Método de Lados de Liga.-

Método de Coordenadas Rectangulares.-
Se fija cada vértice de la poligonal en forma independiente de los
demás. Consiste en proyectar todos los vértices sobre dos ejes
rectangulares convenientemente localizados y en medir las
distancias del pie de cada perpendicular al origen.
Se puede aprovechar las ventajas que ofrece el sitio empleando
como eje coordenado el alineamiento de alguna calle o camino,
lindero, etc. este método se facilita localizando solamente un eje y
bajando perpendiculares de los vértices del polígono a este eje; se
miden las distancias a partir del origen al pie de las
perpendiculares y las longitudes de estas, registrándose los
resultados en la libreta de campo.

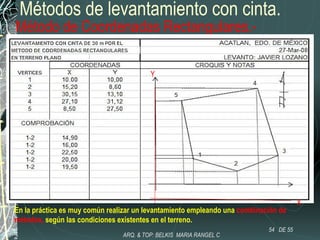

Método de Coordenadas Rectangulares.-
En la práctica es muy común realizar un levantamiento empleando una combinación de
métodos, según las condiciones existentes en el terreno.
X
Y
54 DE 55

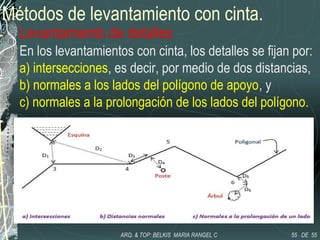

Levantamiento de detalles
En los levantamientos con cinta, los detalles se fijan por:
a) intersecciones, es decir, por medio de dos distancias,
b) normales a los lados del polígono de apoyo, y
c) normales a la prolongación de los lados del polígono.

Levantamiento con cinta

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Similar a Levantamiento con cinta

Similar a Levantamiento con cinta (20)

Último

Último (20)

Levantamiento con cinta

Notas del editor
