UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 1
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 2

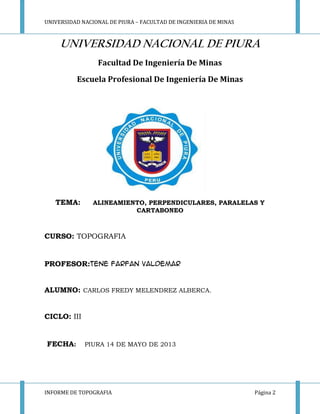

UNIVERSIDAD NACIONAL DE PIURA
Facultad De Ingeniería De Minas
Escuela Profesional De Ingeniería De Minas
TEMA: ALINEAMIENTO, PERPENDICULARES, PARALELAS Y
CARTABONEO
CURSO: TOPOGRAFIA
PROFESOR:TENE FARFAN VALDEMAR
ALUMNO: CARLOS FREDY MELENDREZ ALBERCA.
CICLO: III
FECHA: PIURA 14 DE MAYO DE 2013
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 3

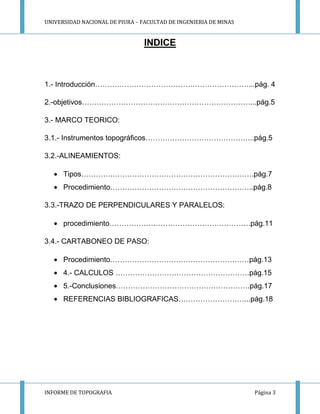

INDICE
1.- Introducción………………………………………………………...pág. 4
2.-objetivos……………………………………………………………...pág.5
3.- MARCO TEORICO:
3.1.- Instrumentos topográficos……………………………………...pág.5
3.2.-ALINEAMIENTOS:
Tipos………….………………………………………………….pág.7
Procedimiento…………………………………………………..pág.8
3.3.-TRAZO DE PERPENDICULARES Y PARALELOS:
procedimiento………………………………………………….pág.11
3.4.- CARTABONEO DE PASO:
Procedimiento…………………………………………………pág.13
4.- CALCULOS ……………………………………………….pág.15
5.-Conclusiones……………………………………………….pág.17
REFERENCIAS BIBLIOGRAFICAS………………………...pág.18
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 4

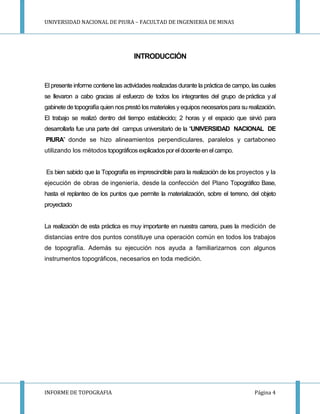

INTRODUCCIÓN
El presente informe contiene las actividades realizadas durante la práctica de campo, las cuales
se llevaron a cabo gracias al esfuerzo de todos los integrantes del grupo de práctica yal
gabinete de topografía quien nosprestó los materiales yequipos necesarios para su realización.
El trabajo se realizó dentro del tiempo establecido; 2 horas y el espacio que sirvió para
desarrollarla fue una parte del campus universitario de la “UNIVERSIDAD NACIONAL DE
PIURA” donde se hizo alineamientos perpendiculares, paralelos y cartaboneo
utilizando los métodos topográficosexplicadospor eldocenteen elcampo.
Es bien sabido que la Topografía es imprescindible para la realización de los proyectos y la
ejecución de obras de ingeniería, desde la confección del Plano Topográfico Base,
hasta el replanteo de los puntos que permite la materialización, sobre el terreno, del objeto
proyectado
La realización de esta práctica es muy importante en nuestra carrera, pues la medición de
distancias entre dos puntos constituye una operación común en todos los trabajos
de topografía. Además su ejecución nos ayuda a familiarizarnos con algunos
instrumentos topográficos, necesarios en toda medición.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 5

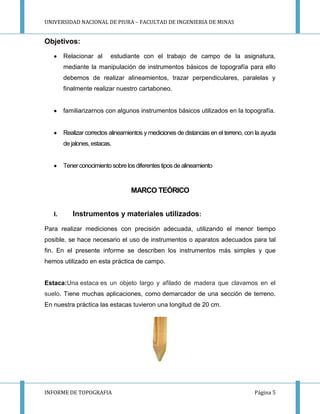

Objetivos:
Relacionar al estudiante con el trabajo de campo de la asignatura,
mediante la manipulación de instrumentos básicos de topografía para ello
debemos de realizar alineamientos, trazar perpendiculares, paralelas y
finalmente realizar nuestro cartaboneo.
familiarizarnos con algunos instrumentos básicos utilizados en la topografía.
Realizar correctos alineamientos y mediciones de distancias en el terreno, con la ayuda
de jalones, estacas.
Tenerconocimiento sobre losdiferentestipos de alineamiento
MARCO TEÓRICO
I. Instrumentos y materiales utilizados:
Para realizar mediciones con precisión adecuada, utilizando el menor tiempo
posible, se hace necesario el uso de instrumentos o aparatos adecuados para tal
fin. En el presente informe se describen los instrumentos más simples y que
hemos utilizado en esta práctica de campo.
Estaca:Una estaca es un objeto largo y afilado de madera que clavamos en el
suelo. Tiene muchas aplicaciones, como demarcador de una sección de terreno.
En nuestra práctica las estacas tuvieron una longitud de 20 cm.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 6

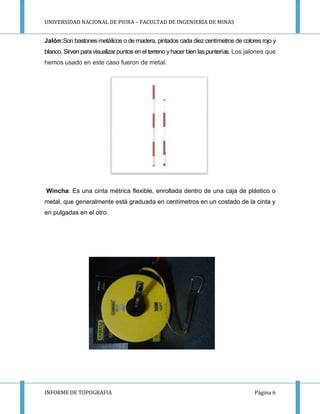

Jalón:Son bastones metálicos o de madera, pintados cada diez centímetros de colores rojo y
blanco. Sirven para visualizar puntos en el terreno y hacer bien las punterías. Los jalones que
hemos usado en este caso fueron de metal.
Wincha: Es una cinta métrica flexible, enrollada dentro de una caja de plástico o
metal, que generalmente está graduada en centímetros en un costado de la cinta y
en pulgadas en el otro.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 7

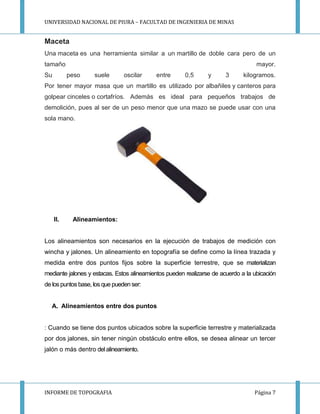

Maceta
Una maceta es una herramienta similar a un martillo de doble cara pero de un
tamaño mayor.
Su peso suele oscilar entre 0,5 y 3 kilogramos.
Por tener mayor masa que un martillo es utilizado por albañiles y canteros para
golpear cinceles o cortafríos. Además es ideal para pequeños trabajos de
demolición, pues al ser de un peso menor que una mazo se puede usar con una
sola mano.
II. Alineamientos:
Los alineamientos son necesarios en la ejecución de trabajos de medición con
wincha y jalones. Un alineamiento en topografía se define como la línea trazada y
medida entre dos puntos fijos sobre la superficie terrestre, que se materializan
mediante jalones y estacas. Estos alineamientos pueden realizarse de acuerdo a la ubicación
de lospuntosbase, los que pueden ser:
A. Alineamientos entre dos puntos
: Cuando se tiene dos puntos ubicados sobre la superficie terrestre y materializada
por dos jalones, sin tener ningún obstáculo entre ellos, se desea alinear un tercer
jalón o más dentro del alineamiento.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 8

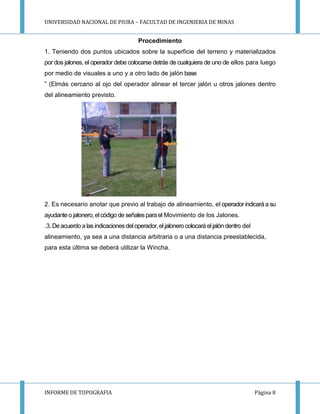

Procedimiento
1. Teniendo dos puntos ubicados sobre la superficie del terreno y materializados
por dos jalones, el operador debe colocarse detrás de cualquiera de uno de ellos para luego
por medio de visuales a uno y a otro lado de jalón base
” (Elmás cercano al ojo del operador alinear el tercer jalón u otros jalones dentro
del alineamiento previsto.
2. Es necesario anotar que previo al trabajo de alineamiento, el operador indicará a su
ayudanteo jalonero, elcódigo de señalesparael Movimiento de los Jalones.
.3. Deacuerdo a las indicacionesdeloperador, el jalonero colocará eljalón dentro del
alineamiento, ya sea a una distancia arbitraria o a una distancia preestablecida,
para esta última se deberá utilizar la Wincha.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 9

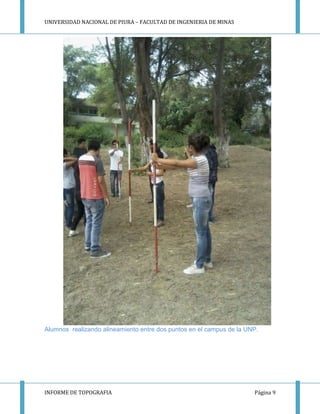

Alumnos realizando alineamiento entre dos puntos en el campus de la UNP.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 10

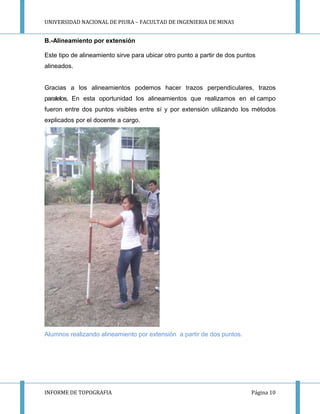

B.-Alineamiento por extensión
Este tipo de alineamiento sirve para ubicar otro punto a partir de dos puntos
alineados.
Gracias a los alineamientos podemos hacer trazos perpendiculares, trazos
paralelos, En esta oportunidad los alineamientos que realizamos en el campo
fueron entre dos puntos visibles entre sí y por extensión utilizando los métodos
explicados por el docente a cargo.
Alumnos realizando alineamiento por extensión a partir de dos puntos.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 11

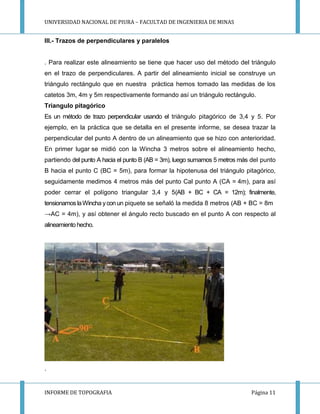

III.- Trazos de perpendiculares y paralelos
. Para realizar este alineamiento se tiene que hacer uso del método del triángulo
en el trazo de perpendiculares. A partir del alineamiento inicial se construye un
triángulo rectángulo que en nuestra práctica hemos tomado las medidas de los
catetos 3m, 4m y 5m respectivamente formando así un triángulo rectángulo.
Triangulo pitagórico
Es un método de trazo perpendicular usando el triángulo pitagórico de 3,4 y 5. Por
ejemplo, en la práctica que se detalla en el presente informe, se desea trazar la
perpendicular del punto A dentro de un alineamiento que se hizo con anterioridad.
En primer lugar se midió con la Wincha 3 metros sobre el alineamiento hecho,
partiendo del punto A hacia el punto B (AB = 3m), luego sumamos 5 metros más del punto
B hacia el punto C (BC = 5m), para formar la hipotenusa del triángulo pitagórico,
seguidamente medimos 4 metros más del punto Cal punto A (CA = 4m), para así
poder cerrar el polígono triangular 3,4 y 5(AB + BC + CA = 12m); finalmente,
tensionamos laWincha ycon un piquete se señaló la medida 8 metros (AB + BC = 8m
→AC = 4m), y así obtener el ángulo recto buscado en el punto A con respecto al
alineamiento hecho.
.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 12

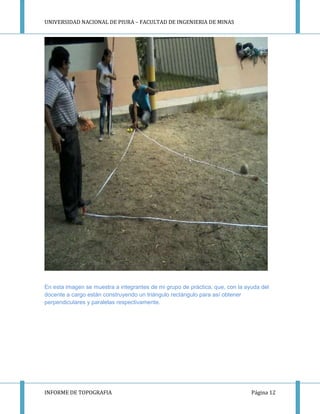

En esta imagen se muestra a integrantes de mi grupo de práctica, que, con la ayuda del
docente a cargo están construyendo un triángulo rectángulo para así obtener
perpendiculares y paralelas respectivamente.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 13

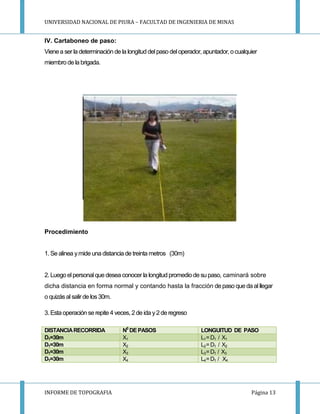

IV. Cartaboneo de paso:
Vienea ser la determinación de la longitud delpaso deloperador, apuntador, o cualquier
miembro de la brigada.
Procedimiento
1. Se alinea ymide una distancia de treinta metros (30m)
2. Luego elpersonal que desea conocer la longitud promediode su paso, caminará sobre
dicha distancia en forma normal y contando hasta la fracción depaso que da al llegar
o quizásal salirde los 30m.
3. Estaoperación se repite 4 veces, 2 de ida y2de regreso
DISTANCIARECORRIDA N0
DEPASOS LONGUITUD DE PASO
D1=30m X1 L1=D1 / X1
D1=30m X2 L2=D1 / X2
D1=30m X3 L3=D1 / X3
D1=30m X4 L4=D1 / X4
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 14

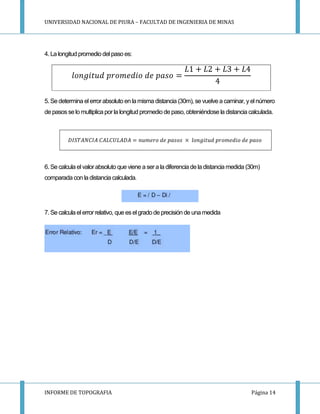

4. La longitud promedio del paso es:
5. Se determina elerrorabsoluto en lamisma distancia (30m), se vuelve a caminar, yelnúmero
de pasosse lo multiplica por la longitud promedio depaso, obteniéndose la distancia calculada.
6. Se calcula el valorabsoluto que viene a sera la diferencia de la distancia medida (30m)
comparada con la distancia calculada.
7. Se calcula elerrorrelativo, que eselgrado de precisión de una medida
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 15

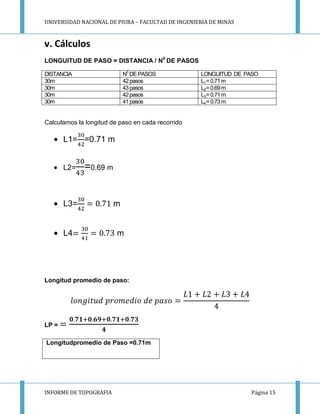

v. Cálculos
LONGUITUD DE PASO = DISTANCIA / N0
DE PASOS
DISTANCIA N0
DEPASOS LONGUITUD DE PASO
30m 42pasos L1=0.71m
30m 43pasos L2=0.69m
30m 42pasos L3=0.71m
30m 41pasos L4=0.73m
Calculamos la longitud de paso en cada recorrido
L1= =0.71 m
L2= =0.69 m
L3= m
L4 m
Longitud promedio de paso:
LP =
Longitudpromedio de Paso =0.71m
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 16

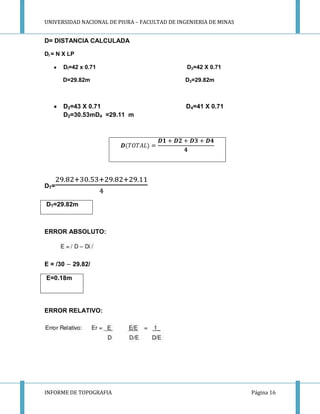

D= DISTANCIA CALCULADA
DI = N X LP
DI=42 x 0.71 D3=42 X 0.71
D=29.82m D3=29.82m
D2=43 X 0.71 D4=41 X 0.71
D2=30.53mD4 =29.11 m
DT=
DT=29.82m
ERROR ABSOLUTO:
E = /30 29.82/
E=0.18m
ERROR RELATIVO:
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 17
ER=
ER=
ER= 6 X 10-3
m
VI. CONCLUSIONES
Se logró realizar correctamente el alineamiento , el trazado de
perpendiculares , paralelas y el cartaboneo con los métodos que el docente
a cargo nos explicó
Aprendí a usar la wincha para sacar una perpendicular a una recta.
.
Pude desenvolverme con facilidad con los instrumentos utilizados en la
práctica.
Se realizó correctos alineamientos con la ayuda de jalones, wincha yestacas.
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 18

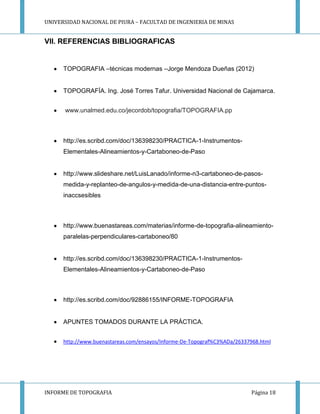

VII. REFERENCIAS BIBLIOGRAFICAS
TOPOGRAFIA –técnicas modernas –Jorge Mendoza Dueñas (2012)
TOPOGRAFÍA. Ing. José Torres Tafur. Universidad Nacional de Cajamarca.
www.unalmed.edu.co/jecordob/topografia/TOPOGRAFIA.pp
http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos-
Elementales-Alineamientos-y-Cartaboneo-de-Paso
http://www.slideshare.net/LuisLanado/informe-n3-cartaboneo-de-pasos-
medida-y-replanteo-de-angulos-y-medida-de-una-distancia-entre-puntos-
inaccsesibles
http://www.buenastareas.com/materias/informe-de-topografia-alineamiento-
paralelas-perpendiculares-cartaboneo/80
http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos-
Elementales-Alineamientos-y-Cartaboneo-de-Paso
http://es.scribd.com/doc/92886155/INFORME-TOPOGRAFIA
APUNTES TOMADOS DURANTE LA PRÁCTICA.
http://www.buenastareas.com/ensayos/Informe-De-Topograf%C3%ADa/26337968.html
UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS
INFORME DE TOPOGRAFIA Página 19

Más contenido relacionado

La actualidad más candente

Levantamineto topográfico con teodolito
Levantamineto topográfico con teodolitoLevantamineto topográfico con teodolito
Levantamineto topográfico con teodolitoYoner Chávez

CARTABONEO INFORME DE TOPOGRAFÍA
CARTABONEO INFORME DE TOPOGRAFÍACARTABONEO INFORME DE TOPOGRAFÍA
CARTABONEO INFORME DE TOPOGRAFÍALimbaniSandia

Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdf
Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdfDibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdf
Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdfMarcoPerez721937

informe de nivelacion topografica con nivel de ingeniero
informe de nivelacion topografica con nivel de ingenieroinforme de nivelacion topografica con nivel de ingeniero
informe de nivelacion topografica con nivel de ingenieroC̶v̶ Wilder Choque

POLIGONAL CERRADA - TOPOGRAFIA INFORME
POLIGONAL CERRADA - TOPOGRAFIA INFORMEPOLIGONAL CERRADA - TOPOGRAFIA INFORME
POLIGONAL CERRADA - TOPOGRAFIA INFORMEPercy Herrera Lopez

Tema 2. medicion de distancia y teoria de errores
Tema 2. medicion de distancia y teoria de erroresTema 2. medicion de distancia y teoria de errores
Tema 2. medicion de distancia y teoria de errorestopografiaunefm

Levantamiento topografico por poligonal abierta
Levantamiento topografico por  poligonal abiertaLevantamiento topografico por  poligonal abierta
Levantamiento topografico por poligonal abiertaAisar Elias Sejin

Informe 3 manejo y uso de un teodolito
Informe 3  manejo y uso de un teodolitoInforme 3  manejo y uso de un teodolito
Informe 3 manejo y uso de un teodolitofranklin quispe ccoa

Poligonal abierta y cerrada (maycol vergara)
Poligonal abierta y cerrada (maycol vergara)Poligonal abierta y cerrada (maycol vergara)
Poligonal abierta y cerrada (maycol vergara)Maycol Vergara Rondoy

Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...
Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...
Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...Luis Lanado

Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVEL
Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVELInforme topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVEL
Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVELLudwig Trinidad Santos


La actualidad más candente (20)

Nivelacion
NivelacionNivelacion
Nivelacion

Levantamineto topográfico con teodolito
Levantamineto topográfico con teodolitoLevantamineto topográfico con teodolito
Levantamineto topográfico con teodolito

informe de topografia
informe de topografiainforme de topografia
informe de topografia

CARTABONEO INFORME DE TOPOGRAFÍA
CARTABONEO INFORME DE TOPOGRAFÍACARTABONEO INFORME DE TOPOGRAFÍA
CARTABONEO INFORME DE TOPOGRAFÍA

Informe practica 2 poligonal cerrada
Informe practica 2 poligonal cerradaInforme practica 2 poligonal cerrada
Informe practica 2 poligonal cerrada

Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdf
Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdfDibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdf
Dibujo-de-Perfil-Longitudinal-y-Secciones-Transversales.pdf

informe de nivelacion topografica con nivel de ingeniero
informe de nivelacion topografica con nivel de ingenieroinforme de nivelacion topografica con nivel de ingeniero
informe de nivelacion topografica con nivel de ingeniero

Topografia informe 1
Topografia informe 1Topografia informe 1
Topografia informe 1

Informe de topografia
Informe de topografiaInforme de topografia
Informe de topografia

POLIGONAL CERRADA - TOPOGRAFIA INFORME
POLIGONAL CERRADA - TOPOGRAFIA INFORMEPOLIGONAL CERRADA - TOPOGRAFIA INFORME
POLIGONAL CERRADA - TOPOGRAFIA INFORME

Tema 2. medicion de distancia y teoria de errores
Tema 2. medicion de distancia y teoria de erroresTema 2. medicion de distancia y teoria de errores
Tema 2. medicion de distancia y teoria de errores

Levantamiento topografico por poligonal abierta
Levantamiento topografico por  poligonal abiertaLevantamiento topografico por  poligonal abierta
Levantamiento topografico por poligonal abierta

Informe 3 manejo y uso de un teodolito
Informe 3  manejo y uso de un teodolitoInforme 3  manejo y uso de un teodolito
Informe 3 manejo y uso de un teodolito

Metodo de compensacion de poligonos
Metodo de compensacion de poligonosMetodo de compensacion de poligonos
Metodo de compensacion de poligonos

Poligonal abierta y cerrada (maycol vergara)
Poligonal abierta y cerrada (maycol vergara)Poligonal abierta y cerrada (maycol vergara)
Poligonal abierta y cerrada (maycol vergara)

Nivelación compuesta
Nivelación compuestaNivelación compuesta
Nivelación compuesta

levantamiento topográfico
levantamiento topográficolevantamiento topográfico
levantamiento topográfico

Estadimetría
EstadimetríaEstadimetría
Estadimetría

Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...
Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...
Informe nº3 cartaboneo de pasos, medida y replanteo de angulos y medida de un...

Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVEL
Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVELInforme topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVEL
Informe topografico - PARTES, MANEJO Y ESTACIONAMIENTO DEL NIVEL


Similar a informe de topografía de alineamiento paralelas perpendiculares y cartaboneo UNP

Similar a informe de topografía de alineamiento paralelas perpendiculares y cartaboneo UNP (20)

Universidadnacionaldepiurainformedetopo 130517184118-phpapp01
Universidadnacionaldepiurainformedetopo 130517184118-phpapp01Universidadnacionaldepiurainformedetopo 130517184118-phpapp01
Universidadnacionaldepiurainformedetopo 130517184118-phpapp01

Topografia informe anexo_2016
Topografia informe anexo_2016Topografia informe anexo_2016
Topografia informe anexo_2016

Topografiainforme1 140904150321-phpapp01
Topografiainforme1 140904150321-phpapp01Topografiainforme1 140904150321-phpapp01
Topografiainforme1 140904150321-phpapp01

Topografia informe 3
Topografia informe 3Topografia informe 3
Topografia informe 3

Cartaboneo
CartaboneoCartaboneo
Cartaboneo

Construcción de una poligonal CERRADA UNP
Construcción de una poligonal CERRADA UNPConstrucción de una poligonal CERRADA UNP
Construcción de una poligonal CERRADA UNP

Informe de práctica de campo nº 01
Informe de práctica de campo nº 01Informe de práctica de campo nº 01
Informe de práctica de campo nº 01

Informe nro 00
Informe nro 00Informe nro 00
Informe nro 00

Informe nro 00
Informe nro 00Informe nro 00
Informe nro 00

informe_nro-00.pdf
informe_nro-00.pdfinforme_nro-00.pdf
informe_nro-00.pdf

Informe 2 manejo y uso de instrumentos secundarios
Informe 2 manejo y uso de instrumentos secundariosInforme 2 manejo y uso de instrumentos secundarios
Informe 2 manejo y uso de instrumentos secundarios

Cartaboneo unp
Cartaboneo unpCartaboneo unp
Cartaboneo unp

Topografia 1° practica
Topografia 1° practicaTopografia 1° practica
Topografia 1° practica

INFORME NRO 03.pdf
INFORME NRO 03.pdfINFORME NRO 03.pdf
INFORME NRO 03.pdf

Informe de campo modificado con pasos
Informe de campo modificado con pasosInforme de campo modificado con pasos
Informe de campo modificado con pasos

topografia_informe2015-with-cover-page-v2.pdf
topografia_informe2015-with-cover-page-v2.pdftopografia_informe2015-with-cover-page-v2.pdf
topografia_informe2015-with-cover-page-v2.pdf

Monografia de eclimeto
Monografia de eclimetoMonografia de eclimeto
Monografia de eclimeto

Topgrafia
TopgrafiaTopgrafia
Topgrafia

Jueves tarde
Jueves tardeJueves tarde
Jueves tarde

Poligonal cerrada
Poligonal cerradaPoligonal cerrada
Poligonal cerrada


informe de topografía de alineamiento paralelas perpendiculares y cartaboneo UNP

  • 1. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 1
  • 2. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 2 UNIVERSIDAD NACIONAL DE PIURA Facultad De Ingeniería De Minas Escuela Profesional De Ingeniería De Minas TEMA: ALINEAMIENTO, PERPENDICULARES, PARALELAS Y CARTABONEO CURSO: TOPOGRAFIA PROFESOR:TENE FARFAN VALDEMAR ALUMNO: CARLOS FREDY MELENDREZ ALBERCA. CICLO: III FECHA: PIURA 14 DE MAYO DE 2013
  • 3. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 3 INDICE 1.- Introducción………………………………………………………...pág. 4 2.-objetivos……………………………………………………………...pág.5 3.- MARCO TEORICO: 3.1.- Instrumentos topográficos……………………………………...pág.5 3.2.-ALINEAMIENTOS: Tipos………….………………………………………………….pág.7 Procedimiento…………………………………………………..pág.8 3.3.-TRAZO DE PERPENDICULARES Y PARALELOS: procedimiento………………………………………………….pág.11 3.4.- CARTABONEO DE PASO: Procedimiento…………………………………………………pág.13 4.- CALCULOS ……………………………………………….pág.15 5.-Conclusiones……………………………………………….pág.17 REFERENCIAS BIBLIOGRAFICAS………………………...pág.18
  • 4. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 4 INTRODUCCIÓN El presente informe contiene las actividades realizadas durante la práctica de campo, las cuales se llevaron a cabo gracias al esfuerzo de todos los integrantes del grupo de práctica yal gabinete de topografía quien nosprestó los materiales yequipos necesarios para su realización. El trabajo se realizó dentro del tiempo establecido; 2 horas y el espacio que sirvió para desarrollarla fue una parte del campus universitario de la “UNIVERSIDAD NACIONAL DE PIURA” donde se hizo alineamientos perpendiculares, paralelos y cartaboneo utilizando los métodos topográficosexplicadospor eldocenteen elcampo. Es bien sabido que la Topografía es imprescindible para la realización de los proyectos y la ejecución de obras de ingeniería, desde la confección del Plano Topográfico Base, hasta el replanteo de los puntos que permite la materialización, sobre el terreno, del objeto proyectado La realización de esta práctica es muy importante en nuestra carrera, pues la medición de distancias entre dos puntos constituye una operación común en todos los trabajos de topografía. Además su ejecución nos ayuda a familiarizarnos con algunos instrumentos topográficos, necesarios en toda medición.
  • 5. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 5 Objetivos: Relacionar al estudiante con el trabajo de campo de la asignatura, mediante la manipulación de instrumentos básicos de topografía para ello debemos de realizar alineamientos, trazar perpendiculares, paralelas y finalmente realizar nuestro cartaboneo. familiarizarnos con algunos instrumentos básicos utilizados en la topografía. Realizar correctos alineamientos y mediciones de distancias en el terreno, con la ayuda de jalones, estacas. Tenerconocimiento sobre losdiferentestipos de alineamiento MARCO TEÓRICO I. Instrumentos y materiales utilizados: Para realizar mediciones con precisión adecuada, utilizando el menor tiempo posible, se hace necesario el uso de instrumentos o aparatos adecuados para tal fin. En el presente informe se describen los instrumentos más simples y que hemos utilizado en esta práctica de campo. Estaca:Una estaca es un objeto largo y afilado de madera que clavamos en el suelo. Tiene muchas aplicaciones, como demarcador de una sección de terreno. En nuestra práctica las estacas tuvieron una longitud de 20 cm.
  • 6. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 6 Jalón:Son bastones metálicos o de madera, pintados cada diez centímetros de colores rojo y blanco. Sirven para visualizar puntos en el terreno y hacer bien las punterías. Los jalones que hemos usado en este caso fueron de metal. Wincha: Es una cinta métrica flexible, enrollada dentro de una caja de plástico o metal, que generalmente está graduada en centímetros en un costado de la cinta y en pulgadas en el otro.
  • 7. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 7 Maceta Una maceta es una herramienta similar a un martillo de doble cara pero de un tamaño mayor. Su peso suele oscilar entre 0,5 y 3 kilogramos. Por tener mayor masa que un martillo es utilizado por albañiles y canteros para golpear cinceles o cortafríos. Además es ideal para pequeños trabajos de demolición, pues al ser de un peso menor que una mazo se puede usar con una sola mano. II. Alineamientos: Los alineamientos son necesarios en la ejecución de trabajos de medición con wincha y jalones. Un alineamiento en topografía se define como la línea trazada y medida entre dos puntos fijos sobre la superficie terrestre, que se materializan mediante jalones y estacas. Estos alineamientos pueden realizarse de acuerdo a la ubicación de lospuntosbase, los que pueden ser: A. Alineamientos entre dos puntos : Cuando se tiene dos puntos ubicados sobre la superficie terrestre y materializada por dos jalones, sin tener ningún obstáculo entre ellos, se desea alinear un tercer jalón o más dentro del alineamiento.
  • 8. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 8 Procedimiento 1. Teniendo dos puntos ubicados sobre la superficie del terreno y materializados por dos jalones, el operador debe colocarse detrás de cualquiera de uno de ellos para luego por medio de visuales a uno y a otro lado de jalón base ” (Elmás cercano al ojo del operador alinear el tercer jalón u otros jalones dentro del alineamiento previsto. 2. Es necesario anotar que previo al trabajo de alineamiento, el operador indicará a su ayudanteo jalonero, elcódigo de señalesparael Movimiento de los Jalones. .3. Deacuerdo a las indicacionesdeloperador, el jalonero colocará eljalón dentro del alineamiento, ya sea a una distancia arbitraria o a una distancia preestablecida, para esta última se deberá utilizar la Wincha.
  • 9. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 9 Alumnos realizando alineamiento entre dos puntos en el campus de la UNP.
  • 10. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 10 B.-Alineamiento por extensión Este tipo de alineamiento sirve para ubicar otro punto a partir de dos puntos alineados. Gracias a los alineamientos podemos hacer trazos perpendiculares, trazos paralelos, En esta oportunidad los alineamientos que realizamos en el campo fueron entre dos puntos visibles entre sí y por extensión utilizando los métodos explicados por el docente a cargo. Alumnos realizando alineamiento por extensión a partir de dos puntos.
  • 11. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 11 III.- Trazos de perpendiculares y paralelos . Para realizar este alineamiento se tiene que hacer uso del método del triángulo en el trazo de perpendiculares. A partir del alineamiento inicial se construye un triángulo rectángulo que en nuestra práctica hemos tomado las medidas de los catetos 3m, 4m y 5m respectivamente formando así un triángulo rectángulo. Triangulo pitagórico Es un método de trazo perpendicular usando el triángulo pitagórico de 3,4 y 5. Por ejemplo, en la práctica que se detalla en el presente informe, se desea trazar la perpendicular del punto A dentro de un alineamiento que se hizo con anterioridad. En primer lugar se midió con la Wincha 3 metros sobre el alineamiento hecho, partiendo del punto A hacia el punto B (AB = 3m), luego sumamos 5 metros más del punto B hacia el punto C (BC = 5m), para formar la hipotenusa del triángulo pitagórico, seguidamente medimos 4 metros más del punto Cal punto A (CA = 4m), para así poder cerrar el polígono triangular 3,4 y 5(AB + BC + CA = 12m); finalmente, tensionamos laWincha ycon un piquete se señaló la medida 8 metros (AB + BC = 8m →AC = 4m), y así obtener el ángulo recto buscado en el punto A con respecto al alineamiento hecho. .
  • 12. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 12 En esta imagen se muestra a integrantes de mi grupo de práctica, que, con la ayuda del docente a cargo están construyendo un triángulo rectángulo para así obtener perpendiculares y paralelas respectivamente.
  • 13. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 13 IV. Cartaboneo de paso: Vienea ser la determinación de la longitud delpaso deloperador, apuntador, o cualquier miembro de la brigada. Procedimiento 1. Se alinea ymide una distancia de treinta metros (30m) 2. Luego elpersonal que desea conocer la longitud promediode su paso, caminará sobre dicha distancia en forma normal y contando hasta la fracción depaso que da al llegar o quizásal salirde los 30m. 3. Estaoperación se repite 4 veces, 2 de ida y2de regreso DISTANCIARECORRIDA N0 DEPASOS LONGUITUD DE PASO D1=30m X1 L1=D1 / X1 D1=30m X2 L2=D1 / X2 D1=30m X3 L3=D1 / X3 D1=30m X4 L4=D1 / X4
  • 14. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 14 4. La longitud promedio del paso es: 5. Se determina elerrorabsoluto en lamisma distancia (30m), se vuelve a caminar, yelnúmero de pasosse lo multiplica por la longitud promedio depaso, obteniéndose la distancia calculada. 6. Se calcula el valorabsoluto que viene a sera la diferencia de la distancia medida (30m) comparada con la distancia calculada. 7. Se calcula elerrorrelativo, que eselgrado de precisión de una medida
  • 15. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 15 v. Cálculos LONGUITUD DE PASO = DISTANCIA / N0 DE PASOS DISTANCIA N0 DEPASOS LONGUITUD DE PASO 30m 42pasos L1=0.71m 30m 43pasos L2=0.69m 30m 42pasos L3=0.71m 30m 41pasos L4=0.73m Calculamos la longitud de paso en cada recorrido L1= =0.71 m L2= =0.69 m L3= m L4 m Longitud promedio de paso: LP = Longitudpromedio de Paso =0.71m
  • 16. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 16 D= DISTANCIA CALCULADA DI = N X LP DI=42 x 0.71 D3=42 X 0.71 D=29.82m D3=29.82m D2=43 X 0.71 D4=41 X 0.71 D2=30.53mD4 =29.11 m DT= DT=29.82m ERROR ABSOLUTO: E = /30 29.82/ E=0.18m ERROR RELATIVO:
  • 17. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 17 ER= ER= ER= 6 X 10-3 m VI. CONCLUSIONES Se logró realizar correctamente el alineamiento , el trazado de perpendiculares , paralelas y el cartaboneo con los métodos que el docente a cargo nos explicó Aprendí a usar la wincha para sacar una perpendicular a una recta. . Pude desenvolverme con facilidad con los instrumentos utilizados en la práctica. Se realizó correctos alineamientos con la ayuda de jalones, wincha yestacas.
  • 18. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 18 VII. REFERENCIAS BIBLIOGRAFICAS TOPOGRAFIA –técnicas modernas –Jorge Mendoza Dueñas (2012) TOPOGRAFÍA. Ing. José Torres Tafur. Universidad Nacional de Cajamarca. www.unalmed.edu.co/jecordob/topografia/TOPOGRAFIA.pp http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos- Elementales-Alineamientos-y-Cartaboneo-de-Paso http://www.slideshare.net/LuisLanado/informe-n3-cartaboneo-de-pasos- medida-y-replanteo-de-angulos-y-medida-de-una-distancia-entre-puntos- inaccsesibles http://www.buenastareas.com/materias/informe-de-topografia-alineamiento- paralelas-perpendiculares-cartaboneo/80 http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos- Elementales-Alineamientos-y-Cartaboneo-de-Paso http://es.scribd.com/doc/92886155/INFORME-TOPOGRAFIA APUNTES TOMADOS DURANTE LA PRÁCTICA. http://www.buenastareas.com/ensayos/Informe-De-Topograf%C3%ADa/26337968.html
  • 19. UNIVERSIDAD NACIONAL DE PIURA – FACULTAD DE INGENIERIA DE MINAS INFORME DE TOPOGRAFIA Página 19
