1. Republica Bolivariana de Venezuela
Instituto Universitario Politécnico
Santiago Mariño
Maracaibo, Edo- Zulia
Catedra: Interpretación de perfiles
Realizado por:
Verónica Castro
C.I.: 18287309

2. El proceso por el cual el filtrado del lodo, y a veces el lodo entero, ingresa en una formación
permeable. El filtrado del lodo desplaza la totalidad o parte de los fluidos móviles presentes
en la formación, dejando una zona invadida. El proceso de invasión es complejo. En
general, se considera que comienza con una pérdida inicial de fluido por golpe de presión
cuando la barrena penetra la roca. Durante este período, la invasión depende de la
permeabilidad de la formación, entre otros factores. Pronto se forma un revoque de filtración,
después del cual el proceso de invasión se describe como dinámico, cuando se circula lodo,
o bien como estático, en ausencia de circulación de lodo.
Durante la perforación de un pozo, la presión hidrostática de la columna de lodo es
generalmente mayor que la presión de poro de las formaciones. Esto evita a que el pozo se
descontrole. La diferencia de presión resultante entre la columna de lodo y de la formación
obliga al lodo filtrado a entrar en la formación permeable, dando lugar al proceso de
invasión del lodo de perforación; las partículas sólidas del lodo se depositan en la pared del
agujero donde se forman un enjarre de lodo, el cual por lo general tiene una permeabilidad
muy baja (de 10-2 a 10-4 md) y, una vez desarrollada, reduce la velocidad de la invasión
posterior por el lodo filtrado

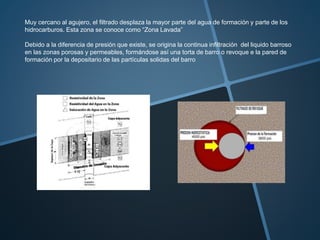

3. Muy cercano al agujero, el filtrado desplaza la mayor parte del agua de formación y parte de los
hidrocarburos. Esta zona se conoce como “Zona Lavada”
Debido a la diferencia de presión que existe, se origina la continua infiltración del liquido barroso
en las zonas porosas y permeables, formándose así una torta de barro o revoque e la pared de
formación por la depositario de las partículas solidas del barro

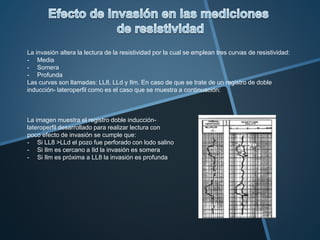

4. La invasión altera la lectura de la resistividad por la cual se emplean tres curvas de resistividad:
- Media
- Somera
- Profunda
Las curvas son llamadas: LL8, LLd y Ilm. En caso de que se trate de un registro de doble
inducción- lateroperfil como es el caso que se muestra a continuación:
La imagen muestra el registro doble inducción-
lateroperfil desarrollado para realizar lectura con
poco efecto de invasión se cumple que:
- Si LL8 >LLd el pozo fue perforado con lodo salino
- Si Ilm es cercano a Ild la invasión es somera
- Si Ilm es próxima a LL8 la invasión es profunda

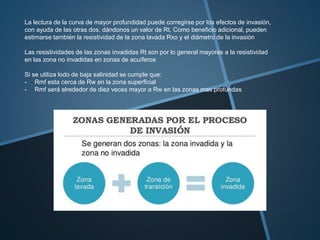

5. La lectura de la curva de mayor profundidad puede corregirse por los efectos de invasión,
con ayuda de las otras dos, dándonos un valor de Rt. Como beneficio adicional, pueden
estimarse también la resistividad de la zona lavada Rxo y el diámetro de la invasión
Las resistividades de las zonas invadidas Rt son por lo general mayores a la resistividad
en las zona no invadidas en zonas de acuíferos
Si se utiliza lodo de baja salinidad se cumple que:
- Rmf esta cerca de Rw en la zona superficial
- Rmf será alrededor de diez veces mayor a Rw en las zonas mas profundas

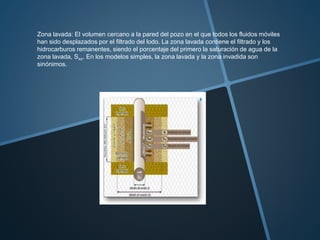

6. Zona lavada: El volumen cercano a la pared del pozo en el que todos los fluidos móviles
han sido desplazados por el filtrado del lodo. La zona lavada contiene el filtrado y los
hidrocarburos remanentes, siendo el porcentaje del primero la saturación de agua de la
zona lavada, Sxo. En los modelos simples, la zona lavada y la zona invadida son
sinónimos.

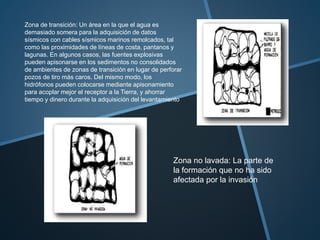

7. Zona de transición: Un área en la que el agua es
demasiado somera para la adquisición de datos
sísmicos con cables sísmicos marinos remolcados, tal
como las proximidades de líneas de costa, pantanos y
lagunas. En algunos casos, las fuentes explosivas
pueden apisonarse en los sedimentos no consolidados
de ambientes de zonas de transición en lugar de perforar
pozos de tiro más caros. Del mismo modo, los
hidrófonos pueden colocarse mediante apisonamiento
para acoplar mejor el receptor a la Tierra, y ahorrar
tiempo y dinero durante la adquisición del levantamiento
Zona no lavada: La parte de
la formación que no ha sido
afectada por la invasión

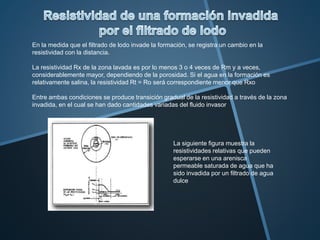

8. En la medida que el filtrado de lodo invade la formación, se registra un cambio en la
resistividad con la distancia.
La resistividad Rx de la zona lavada es por lo menos 3 o 4 veces de Rm y a veces,
considerablemente mayor, dependiendo de la porosidad. Si el agua en la formación es
relativamente salina, la resistividad Rt = Ro será correspondiente menor que Rxo
Entre ambas condiciones se produce transición gradual de la resistividad a través de la zona
invadida, en el cual se han dado cantidades variadas del fluido invasor
La siguiente figura muestra la
resistividades relativas que pueden
esperarse en una arenisca
permeable saturada de agua que ha
sido invadida por un filtrado de agua
dulce

9. - http://www.ingenieriadepetroleo.com/proceso-de-invasion-del-lodo-de-
perforacion/
- https://www.academia.edu/36607755/REGISTRO_DE_RESISTIVIDAD
- https://www.glossary.oilfield.slb.com/es/Terms/i/invasion.aspx?p=1
- http://www.petroleoamerica.com/2015/02/es-posible-que-durante-la-
perforacion.html
- https://www.glossary.oilfield.slb.com/es/Terms/t/transition_zone.aspx
