1. LA POLEA Y EL TORNO
@miguetecnologia
Departamento de Tecnología

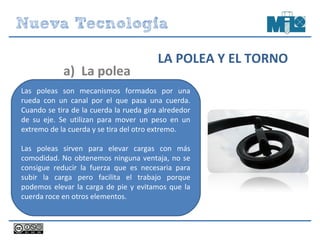

2. Las poleas son mecanismos formados por una
rueda con un canal por el que pasa una cuerda.
Cuando se tira de la cuerda la rueda gira alrededor
de su eje. Se utilizan para mover un peso en un
extremo de la cuerda y se tira del otro extremo.
Las poleas sirven para elevar cargas con más
comodidad. No obtenemos ninguna ventaja, no se
consigue reducir la fuerza que es necesaria para
subir la carga pero facilita el trabajo porque
podemos elevar la carga de pie y evitamos que la
cuerda roce en otros elementos.
a) La polea
LA POLEA Y EL TORNO

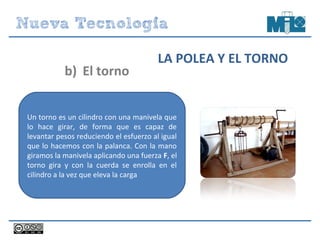

3. Un torno es un cilindro con una manivela que
lo hace girar, de forma que es capaz de
levantar pesos reduciendo el esfuerzo al igual
que lo hacemos con la palanca. Con la mano
giramos la manivela aplicando una fuerza F, el
torno gira y con la cuerda se enrolla en el
cilindro a la vez que eleva la carga
b) El torno
LA POLEA Y EL TORNO

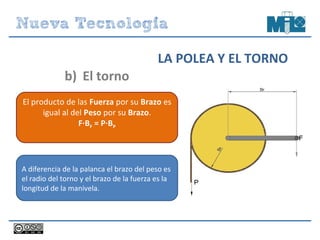

4. A diferencia de la palanca el brazo del peso es
el radio del torno y el brazo de la fuerza es la
longitud de la manivela.
b) El torno
LA POLEA Y EL TORNO
El producto de las Fuerza por su Brazo es
igual al del Peso por su Brazo.
F·BF = P·BP

5. Resolución
F·BF = P·BP
F · 0,5m = 100N · 0,25m
Solución
F = 50N
b) El torno
LA POLEA Y EL TORNO
Ejemplo. Calcula la fuerza que hay que
hacer para levantar una carga de 100N
con un torno con una longitud de
manivela de 0,5m y un radio del cilindro
de 0,25m.
Datos
F = ¿?
BF = 0,5m
P = 100N
BP = 0,25m

6. El polipasto es un conjunto de poleas
combinadas de tal forma que nos permiten
elevar un gran peso haciendo muy poca
fuerza. El polipasto está compuesto por una
(o varias) polea fija y otra (u otras) móvil. La
polea fija solo gira cuando se tira de la cuerda
y la polea móvil gira cuando se desplaza hacia
arriba.
b) El polipasto
LA POLEA Y EL TORNO

7. b) El polipasto
LA POLEA Y EL TORNO
La fuerza necesaria para elevar la carga
dependerá del número de poleas, a mayor
número menos fuerza tendré que realizar.
La fuerza F necesaria para elevar un peso P
es inversamente proporcional al número
de poleas.
20kg

8. Resolución
Solución
F = 50N
20kg
b) El polipasto
LA POLEA Y EL TORNO

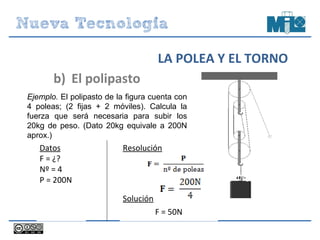

Ejemplo. El polipasto de la figura cuenta con
4 poleas; (2 fijas + 2 móviles). Calcula la
fuerza que será necesaria para subir los
20kg de peso. (Dato 20kg equivale a 200N
aprox.)
Datos
F = ¿?
Nº = 4
P = 200N
