1. Bloques
(parte I)
BLOQUE INSERTAR BLOQUE
PUNTO
EDITAR BLOQUE

2. Menú Dibujo
COMANDO
Crear
Bloque

3. En esta lección será introducido el concepto de bloques. Por definición, un
BLOQUEBLOQUE es una colección de entidades simples (líneas, arcos, círculos, texto,
etc) que forman una entidad más compleja, la cual normalmente representa un
Objeto en el mundo real, por ejemplo, una silla, una ventana, una
computadora,etc.
Existen varias ventajas al utilizar bloques, entre las principales están:
Un bloque es una sola entidad. Significa que puede modificar( mover, copiar,
rotar) un bloque al seleccionar tan solo un objeto de los que contiene.
Si necesita cambiar algo, puede redefinir el bloque. Por ejemplo, digamos que
dibuja una silla y la convierte en un bloque. Después, se le informa que el
tamaño de la silla ha cambiado. Puesto que usted utilizó un bloque, puede
redefinirlo y todas las sillas son actualizadas automáticamente. De otra forma,
si usted hubiera dibujado(o copiado) 100 sillas en su dibujo, tendría que
modificar manualmente cada una.

4.  Inicie en el comando Bloque.
 Previo : Crearemos un bloque interno:
Objeto/Acción
Crear Bloque
Teclado
Bmake y doy Enter
B y doy Enter
Icono Menú
Draw/Block/
Make
Resultado
Crea un bloque a
partir de entidades
separadas(interno al
dibujo actual
Formas de Ingresar al Comando

5. Previo a la creación del bloque realizamos los siguientes pasos.
Realice el dibujo de la silla dentro de la capa equipamiento.
Haga un acercamiento(Zoom Window) a la silla.
Ejecute el comando Block Make (Crear bloque) Verá un cuadro
de diálogo que se parece al mostrado a continuación.

6. 1. Nombre del bloque
2. Punto Base o de
Inserción.
4. Unidades
3 Seleccione el objeto
Previsualizar
5. Descripción
 Cuadro de diálogo de Edición de Bloque.

7. 1.Lo primero que debe hacer es dar un Nombre a su bloque. Escriba SILLA en la
casilla de edición ubicada junto a la leyenda “Name”(Nombre).
2. Ahora necesita escoger un Punto Base/o de Inserción. Haga clic en el botón
“Pick Point” y después elija el punto central de la silla (1).(1).
3. Después debe seleccionar los objetos para su bloque. Haga clic en el botón
“Select Object” Selecciones Objeto, luego elija todas las partes que forman la silla
y presione ENTER cuando termine.
4.Ahora elija las unidades que utilizó para crear los objetos originales.
5.Este paso es opcional: puede agregar una descripción aquí.
6. Finalmente, clic en el botón OK y el cuadro de diálogo se cierra. Parecerá que
nada sucedió, pero el archivo de dibujo ahora contiene una “Definición de Bloque”
para una silla. Enhorabuena, usted a creado su primer bloque.
Punto
base.

8. Menú Dibujo:
COMANDO
Insertar Bloque

9.  Inicie en el comando Insertar Bloque.
 Previo: Ahora que ha creado un bloque, es hora de aprender a insertarlo.
Objeto/Acción
Insertar
Bloque
Teclado
Insert y doy Enter
I y doy Enter
Icono Menú
Insert/Block
Resultado
Inserta un bloque
(sea interno o
externo).
Formas de Ingresar al Comando

10. 1. Nombre del bloque
2. Punto Base o de
Inserción.
3. Escala del Bloque
4. Ángulo de Rotación
5. Aceptar.

11. 1.Por omisión, todas las opciones que necesita están seleccionadas. Puesto que
sólo tiene un bloque en su dibujo, su nombre es mostrado.

Confirme que la opción “Insertion Point-Specify On-screnen” (Punto de
inserción-Especificar en pantalla ) está seleccionada y que la opción
“Explode”(Explotar) no está marcada.

Del mismo modo la opción “Scale-Specify On screen” (Escala- Especificar en
pantalla) tampoco debe estar seleccionada.

Luego presione el botón OK. Haga Clic en cualquier punto sobre su pantalla y
verá aparecer el bloque.
Ahora inserte una silla en cada mesa. También puede copiar el bloque en lugar de
Insertarlo en cada ocasión, pero asegúrese de que ha aprendido cómo insertar
bloques.

12. .
.
Del mismo modo la opción “Scale-Specify On screen” (Escala- Especificar en
pantalla) si esta seleccionada de esa manera puede especificar la escala
utilizando los valores en X,Y,Z. Veremos algunos ejemplos de como se puede
deformar el bloque y rotar el bloque desde esta opción y desde “Rotation-
Specify On-screen (Rotación-Especificar en pantalla) .

13. Menú Dibujo
COMANDO
Editar
Bloque

14.  Inicie en el comando Insertar Bloque.
 Previo: Ahora que ha creado un bloque, es hora de aprender a insertarlo.
Objeto/Acción
Editar Bloque
Teclado
Ninguno
Icono
Ningun
o
Menú
Doble clic en el
bloque
Resultado
Edita un bloque,
modifica sus
propiedades.
Formas de Ingresar al Comando
Podemos editar un bloque clicleando sobre el bloque aparece el cuadro de diálogo Edit Block
Definition y puedo modificarlo totalmente el dibujo original o sus colores como en el ejemplo
siguiente.

15. Doble Clic en el bloque puerta.
Lo voy a editar.

16. Le doy OK. Edito el bloque Puerta.

17. Le doy OK. Edito el bloque Puerta.
Entramos en la edición del bloque.

18. Selecciono el bloque y le asigno la
capa aberturas.

19. Selecciono el arco y le doy el color
rojo.

20. Selecciono el marco y le
asigno el color amarillo.

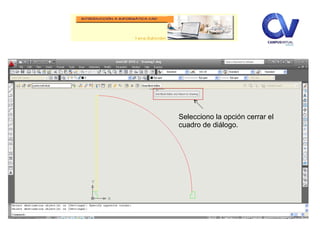

21. Le doy OK. Edito el bloque Puerta.
Selecciono la opción cerrar el
cuadro de diálogo.

22. Guardo los cambios
de la puerta
individual.

23. Es un bloque que queda en el
layers aberturas con distintos
colores que significa distinto
espesores.
Cuanto más juntas las líneas, los
espesores son menores para que
no se empaste la líneas del
bloque.
