El documento describe los comandos de texto en AutoCAD y cómo crear y aplicar estilos de texto personalizados. Explica que cada texto en un dibujo tiene un estilo de texto asociado que determina atributos como tipo de letra, tamaño y orientación. Para crear un nuevo estilo de texto, se usa el comando "Style" o su icono, se le da un nombre al estilo y se selecciona el tipo de letra y tamaño deseados. Luego, los nuevos estilos de texto estarán disponibles en la lista para aplicarlos al insertar texto en el dibu

1. Comandos de
TEXTO
(Parte I )

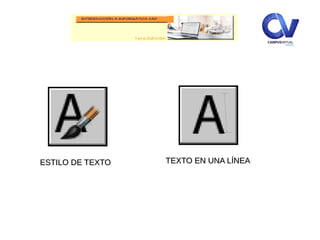

2. ESTILO DE TEXTOESTILO DE TEXTO TEXTO EN UNA LÍNEATEXTO EN UNA LÍNEA

3. B
A
R
R
A
D
E
H
E
R
R
A
M

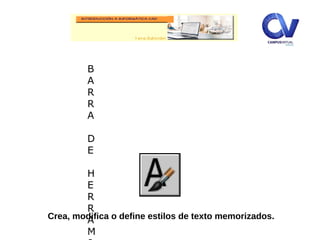

Crea, modifica o define estilos de texto memorizados.

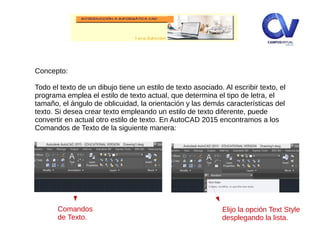

4. Concepto:
Todo el texto de un dibujo tiene un estilo de texto asociado. Al escribir texto, el
programa emplea el estilo de texto actual, que determina el tipo de letra, el
tamaño, el ángulo de oblicuidad, la orientación y las demás características del
texto. Si desea crear texto empleando un estilo de texto diferente, puede
convertir en actual otro estilo de texto. En AutoCAD 2015 encontramos a los
Comandos de Texto de la siguiente manera:
Comandos
de Texto.
Elijo la opción Text Style
desplegando la lista.

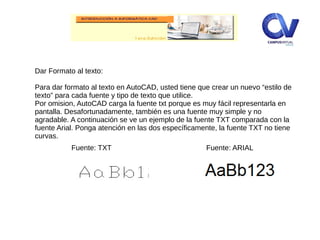

5. Dar Formato al texto:
Para dar formato al texto en AutoCAD, usted tiene que crear un nuevo “estilo de
texto” para cada fuente y tipo de texto que utilice.
Por omision, AutoCAD carga la fuente txt porque es muy fácil representarla en
pantalla. Desafortunadamente, también es una fuente muy simple y no
agradable. A continuación se ve un ejemplo de la fuente TXT comparada con la
fuente Arial. Ponga atención en las dos específicamente, la fuente TXT no tiene
curvas.
Fuente: ARIALFuente: TXT

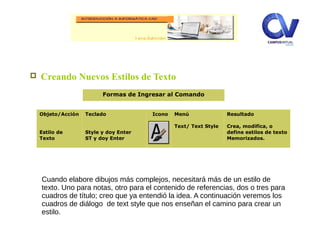

6.  Creando Nuevos Estilos de Texto
Objeto/Acción
Estilo de
Texto
Teclado
Style y doy Enter
ST y doy Enter
Icono Menú
Text/ Text Style
Resultado
Crea, modifica, o
define estilos de texto
Memorizados.
Formas de Ingresar al Comando
Cuando elabore dibujos más complejos, necesitará más de un estilo de
texto. Uno para notas, otro para el contenido de referencias, dos o tres para
cuadros de título; creo que ya entendió la idea. A continuación veremos los
cuadros de diálogo de text style que nos enseñan el camino para crear un
estilo.

7. Con el botón “New...” podemos
Crear estilos de texto
personalizados.
Le da nombre al estilo y se da OK.
2
1

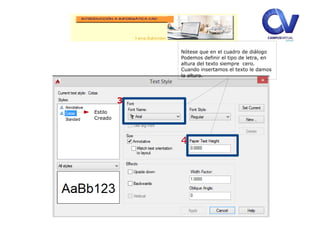

8. Nótese que en el cuadro de diálogo
Podemos definir el tipo de letra, en
altura del texto siempre cero.
Cuando insertamos el texto le damos
la altura.
4
3
Estilo
Creado

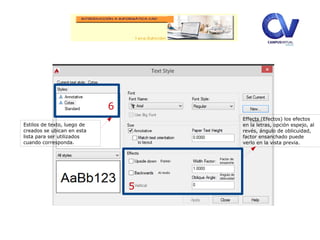

9. 6
5
Effects (Efectos) los efectos
en la letras, opción espejo, al
revés, ángulo de oblicuidad,
factor ensanchado puede
verlo en la vista previa.
Estilos de texto, luego de
creados se ubican en esta
lista para ser utilizados
cuando corresponda.
Espejo
Al revés
Factor de
ensanche
Ángulo de
oblicuidad

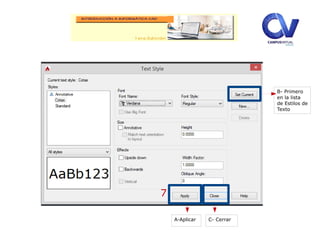

10. A-Aplicar C- Cerrar
B- Primero
en la lista
de Estilos de
Texto
7

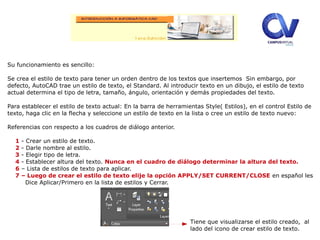

11. Su funcionamiento es sencillo:
Se crea el estilo de texto para tener un orden dentro de los textos que insertemos Sin embargo, por
defecto, AutoCAD trae un estilo de texto, el Standard. Al introducir texto en un dibujo, el estilo de texto
actual determina el tipo de letra, tamaño, ángulo, orientación y demás propiedades del texto.
Para establecer el estilo de texto actual: En la barra de herramientas Style( Estilos), en el control Estilo de
texto, haga clic en la flecha y seleccione un estilo de texto en la lista o cree un estilo de texto nuevo:
Referencias con respecto a los cuadros de diálogo anterior.
1 - Crear un estilo de texto.
2 - Darle nombre al estilo.
3 - Elegir tipo de letra.
4 - Establecer altura del texto. Nunca en el cuadro de diálogo determinar la altura del texto.
6 – Lista de estilos de texto para aplicar.
7 – Luego de crear el estilo de texto elije la opción APPLY/SET CURRENT/CLOSE en español les
Dice Aplicar/Primero en la lista de estilos y Cerrar.
Tiene que visualizarse el estilo creado, al
lado del icono de crear estilo de texto.

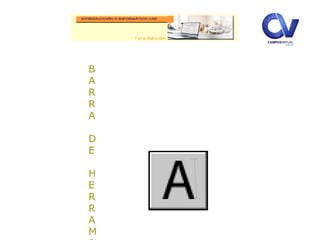

12. B
A
R
R
A
D
E
H
E
R
R
A
M

13. Objeto/Acción
Texto en una
línea
Teclado
TEXT y doy Enter
Icono Menú
--------------------
Resultado
Crear texto en una
línea.

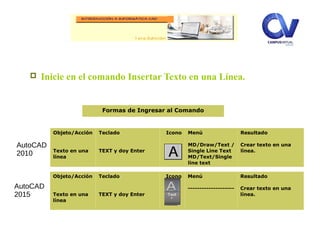

 Inicie en el comando Insertar Texto en una Línea.
Objeto/Acción
Texto en una
línea
Teclado
TEXT y doy Enter
Icono Menú
MD/Draw/Text /
Single Line Text
MD/Text/Single
line text
Resultado
Crear texto en una
línea.
Formas de Ingresar al Comando
AutoCAD
2010
AutoCAD
2015

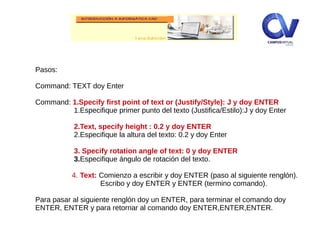

14. Pasos:
Command: TEXT doy Enter
Command: 1.Specify first point of text or (Justify/Style): J y doy ENTER
1.Especifique primer punto del texto (Justifica/Estilo):J y doy Enter
2.Text, specify height : 0.2 y doy ENTER
2.Especifique la altura del texto: 0.2 y doy Enter
3. Specify rotation angle of text: 0 y doy ENTER
3.Especifique ángulo de rotación del texto.
4. Text: Comienzo a escribir y doy ENTER (paso al siguiente renglón).
Escribo y doy ENTER y ENTER (termino comando).
Para pasar al siguiente renglón doy un ENTER, para terminar el comando doy
ENTER, ENTER y para retornar al comando doy ENTER,ENTER,ENTER.

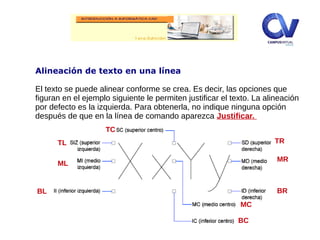

15. Alineación de texto en una línea
El texto se puede alinear conforme se crea. Es decir, las opciones que
figuran en el ejemplo siguiente le permiten justificar el texto. La alineación
por defecto es la izquierda. Para obtenerla, no indique ninguna opción
después de que en la línea de comando aparezca Justificar.
TL
TC
TR
BL
BC
BR
ML
MC
MR

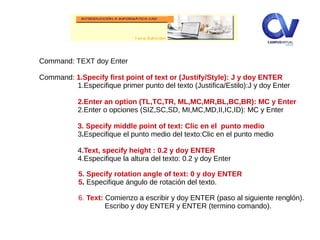

16. Command: TEXT doy Enter
Command: 1.Specify first point of text or (Justify/Style): J y doy ENTER
1.Especifique primer punto del texto (Justifica/Estilo):J y doy Enter
2.Enter an option (TL,TC,TR, ML,MC,MR,BL,BC,BR): MC y Enter
2.Enter o opciones (SIZ,SC,SD, MI,MC,MD,II,IC,ID): MC y Enter
3. Specify middle point of text: Clic en el punto medio
3.Especifique el punto medio del texto:Clic en el punto medio
4.Text, specify height : 0.2 y doy ENTER
4.Especifique la altura del texto: 0.2 y doy Enter
5. Specify rotation angle of text: 0 y doy ENTER
5. Especifique ángulo de rotación del texto.
6. Text: Comienzo a escribir y doy ENTER (paso al siguiente renglón).
Escribo y doy ENTER y ENTER (termino comando).

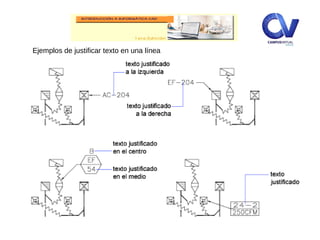

17. Ejemplos de justificar texto en una línea
