Medidores de nivel de que aprovechan las características eléctricas del liquido.

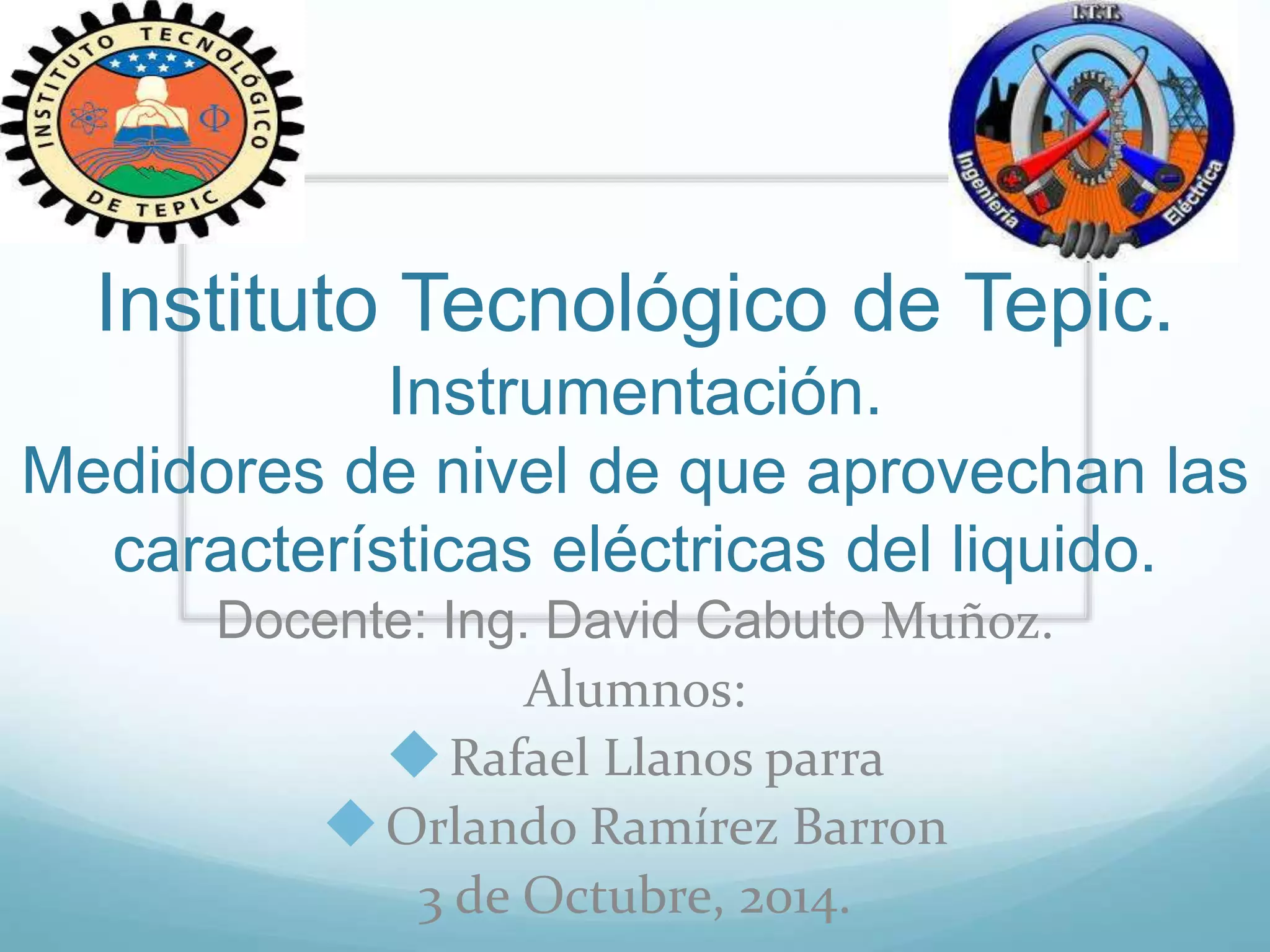

1. Instituto Tecnológico de Tepic.
Instrumentación.
Medidores de nivel de que aprovechan las
características eléctricas del liquido.
Docente: Ing. David Cabuto Muñoz.
Alumnos:
Rafael Llanos parra
Orlando Ramírez Barron
3 de Octubre, 2014.
2. Medición de nivel de liquido.
Generalmente el termino nivel implica una posición
relativa respecto a un punto de referencia. En la
industria, medir el nivel generalmente se relaciona con
determinar el nivel de un líquido o de un sólido en un
recipiente. El nivel alcanzado en un tanque, se emplea
a menudo para calcular el volumen de líquido o del
sólido contenido, o, la masa contenida.
3. Medidores que aprovechan las
características eléctricas del liquido.
Esta clase de medidores
utiliza las características
eléctricas de los líquidos para
llevar acabo su función:
Medidor resistivo/conductivo.
Medidor capacitivo. Medidor ultrasónico.
Medidor radiactivo. Entre otros.
5. Medidor Resistivo/Conductivo.
Consiste en uno o varios electrodos y un circuito electrónico que
excita un relé, al ser los electrodos mojados por el liquido.
El líquido debe ser lo suficientemente conductor como para excitar
el circuito electrónico. Cuando el líquido moja los electrodos se
cierra el circuito electrónico y circula una corriente segura. El relé
electrónico dispone de un temporizador de retardo que impide su
enclavamiento ante una ola del nivel del líquido o ante cualquier
perturbación momentánea o bien en su lugar se disponen dos
electrodos poco separados enclavados eléctricamente en el
circuito.
El instrumento se usa como alarma o control de nivel alto y bajo.
