Este documento presenta un proyecto para mejorar el sistema de agua potable y alcantarillado en el distrito de San Benito, Perú. El proyecto propone construir una nueva captación de agua, planta de tratamiento, líneas de conducción y distribución, así como redes secundarias de alcantarillado y una planta de tratamiento de aguas residuales. El objetivo es mejorar la calidad del agua y el servicio de saneamiento para los residentes de San Benito.

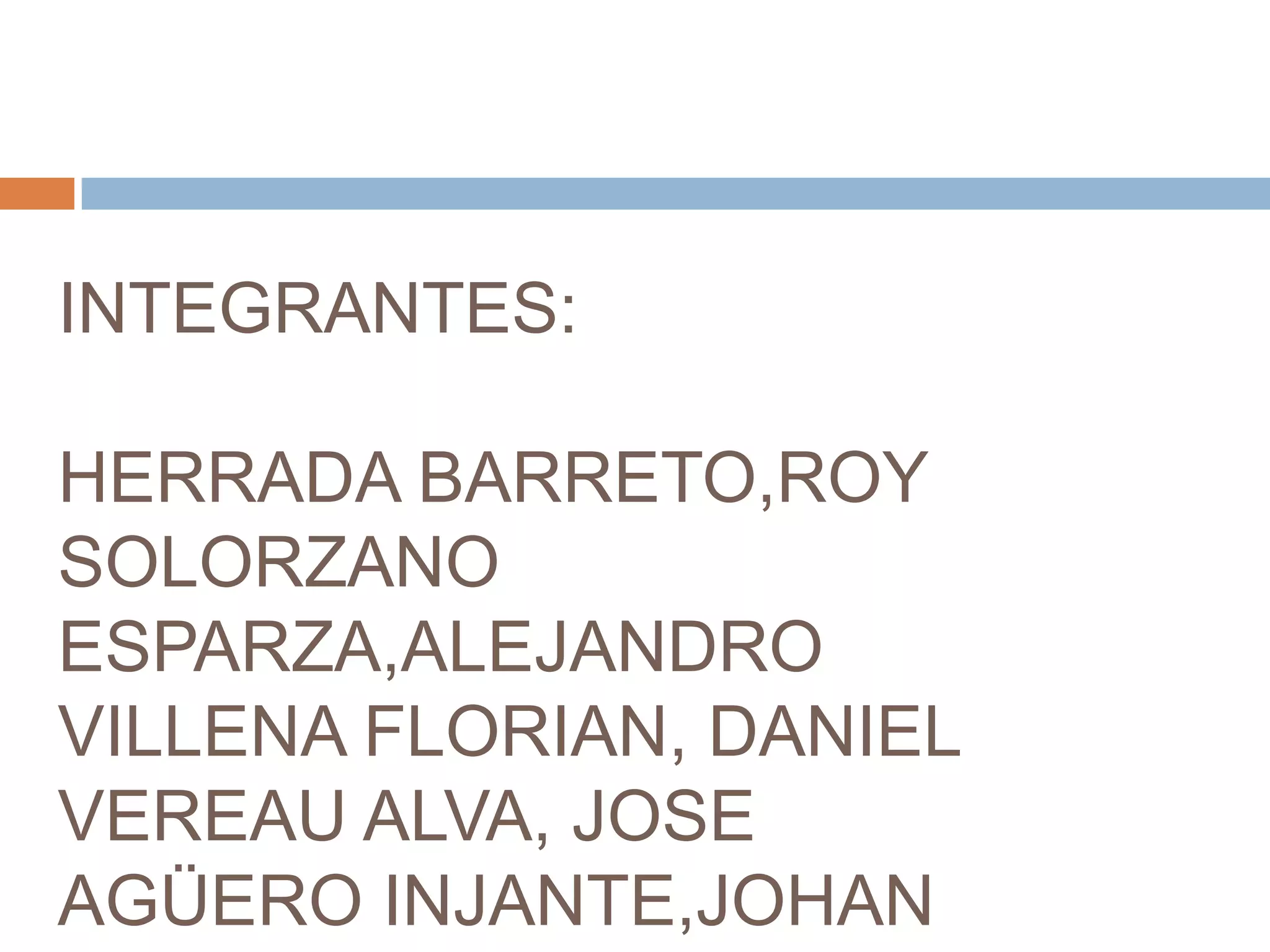

1. INTEGRANTES:
HERRADA BARRETO,ROY
SOLORZANO
ESPARZA,ALEJANDRO
VILLENA FLORIAN, DANIEL
VEREAU ALVA, JOSE
AGÜERO INJANTE,JOHAN

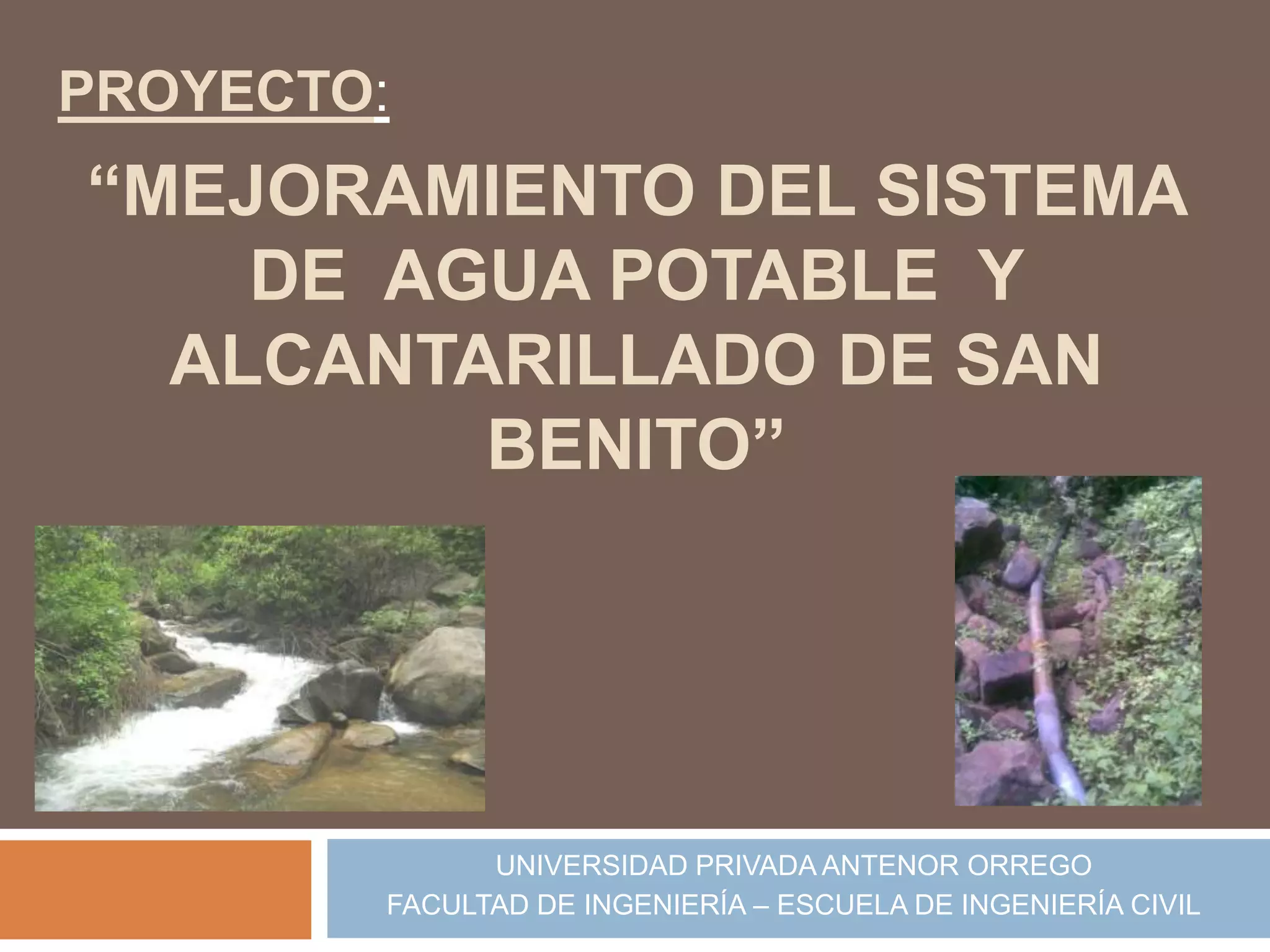

2. PROYECTO:
“MEJORAMIENTO DEL SISTEMA
DE AGUA POTABLE Y
ALCANTARILLADO DE SAN
BENITO”
UNIVERSIDAD PRIVADA ANTENOR ORREGO
FACULTAD DE INGENIERÍA – ESCUELA DE INGENIERÍA CIVIL

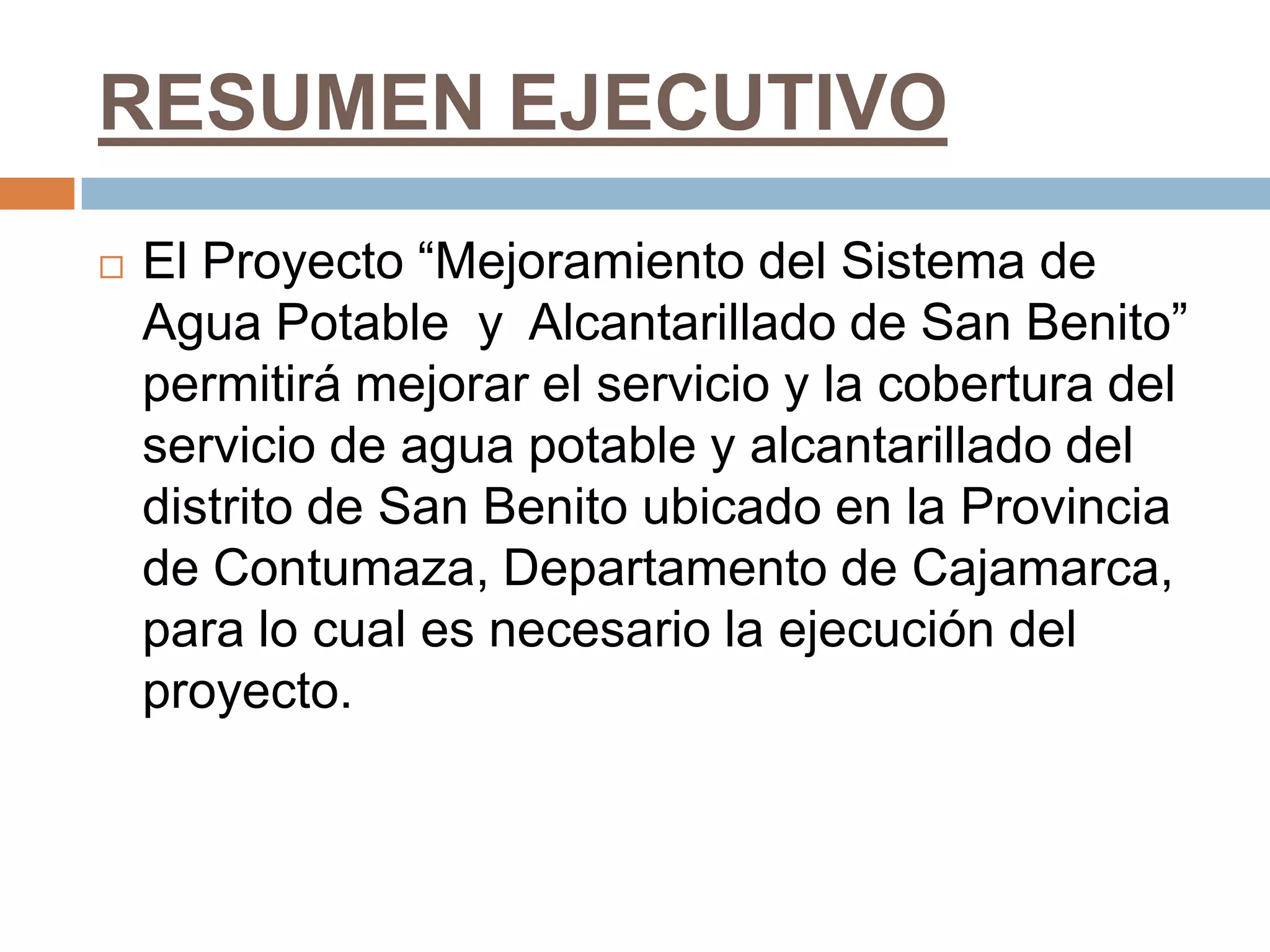

3. RESUMEN EJECUTIVO
 El Proyecto “Mejoramiento del Sistema de
Agua Potable y Alcantarillado de San Benito”
permitirá mejorar el servicio y la cobertura del
servicio de agua potable y alcantarillado del
distrito de San Benito ubicado en la Provincia
de Contumaza, Departamento de Cajamarca,
para lo cual es necesario la ejecución del
proyecto.

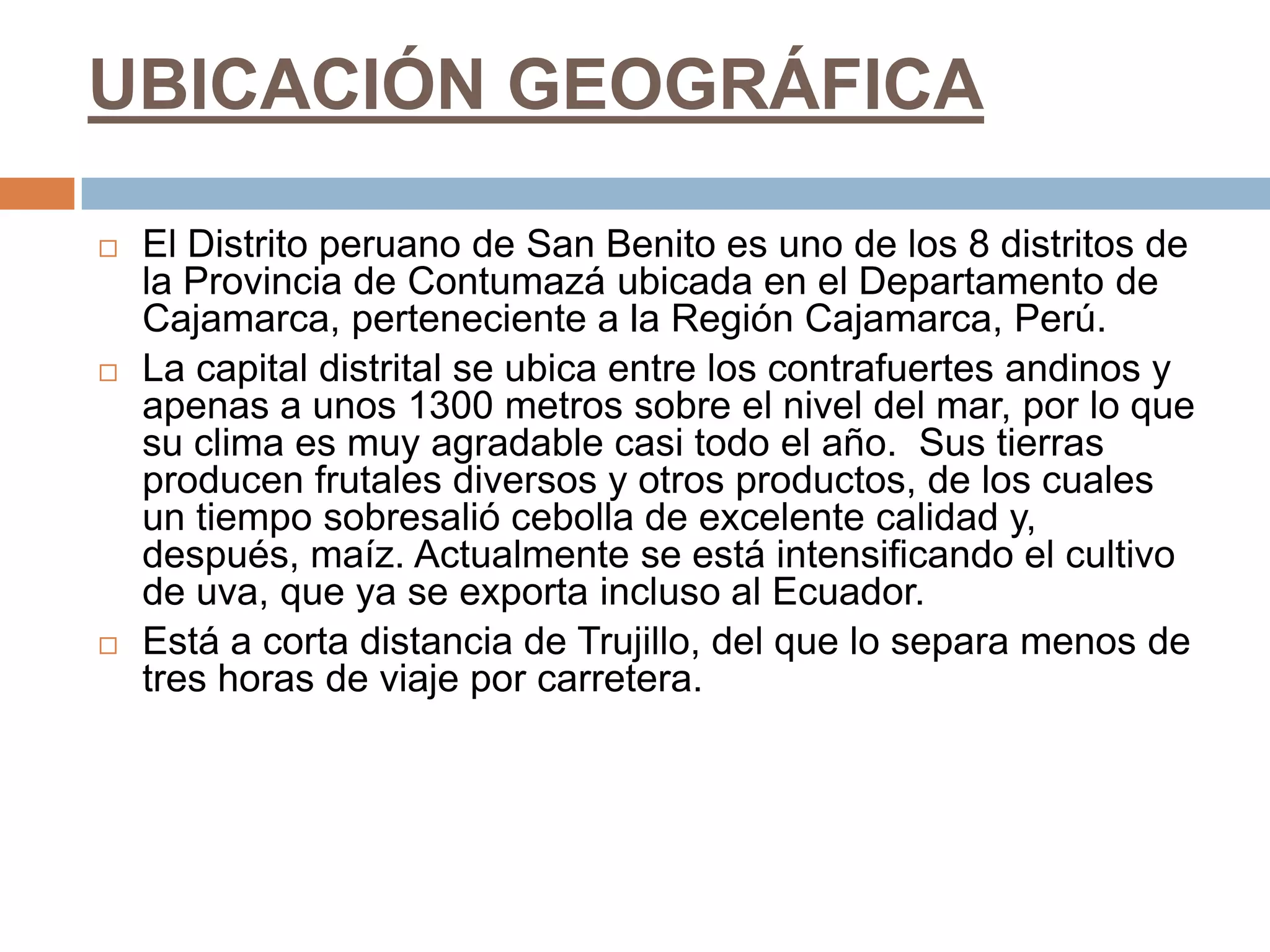

4. UBICACIÓN GEOGRÁFICA
 El Distrito peruano de San Benito es uno de los 8 distritos de
la Provincia de Contumazá ubicada en el Departamento de
Cajamarca, perteneciente a la Región Cajamarca, Perú.
 La capital distrital se ubica entre los contrafuertes andinos y
apenas a unos 1300 metros sobre el nivel del mar, por lo que
su clima es muy agradable casi todo el año. Sus tierras
producen frutales diversos y otros productos, de los cuales
un tiempo sobresalió cebolla de excelente calidad y,
después, maíz. Actualmente se está intensificando el cultivo
de uva, que ya se exporta incluso al Ecuador.
 Está a corta distancia de Trujillo, del que lo separa menos de
tres horas de viaje por carretera.

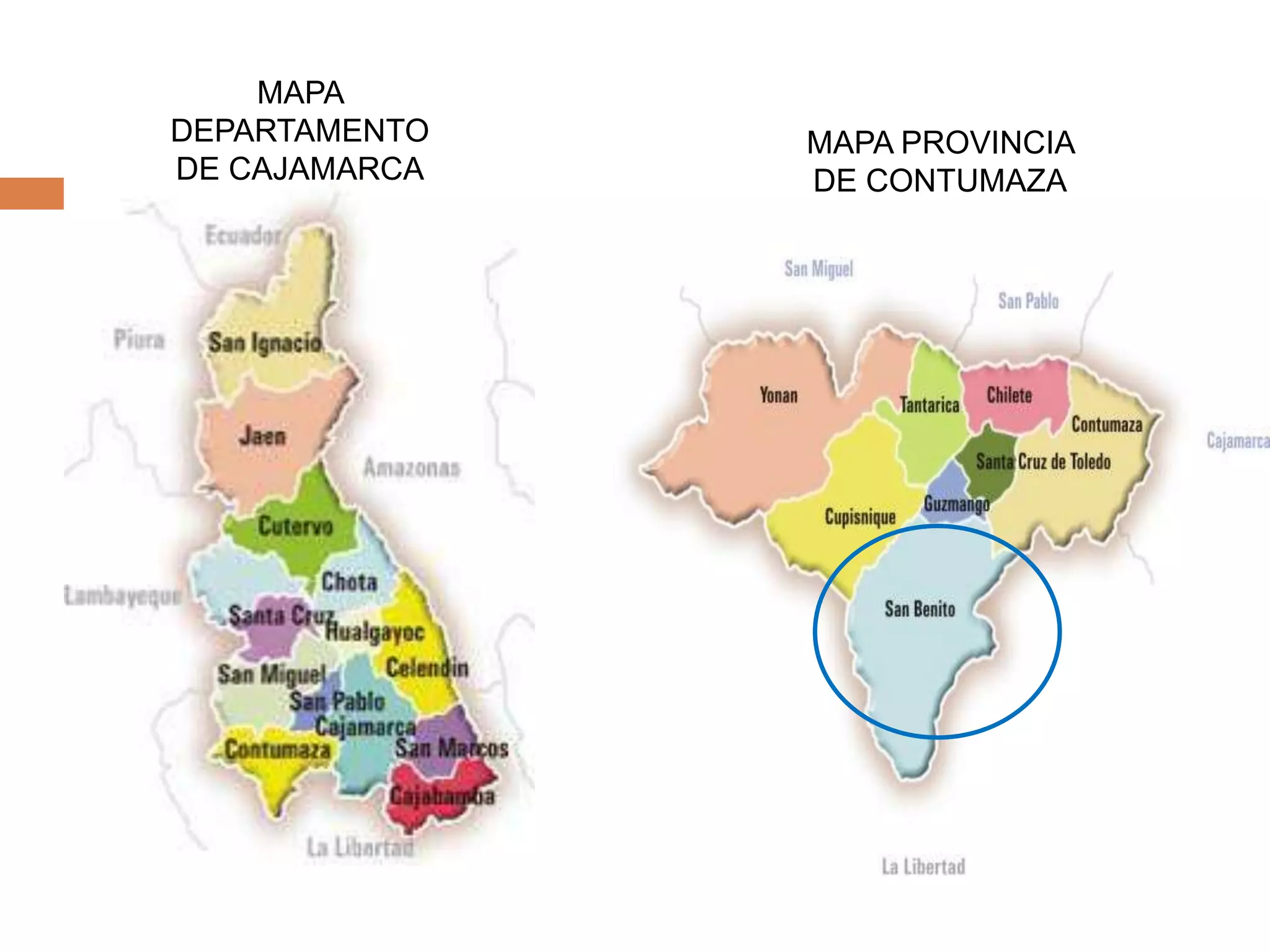

5. MAPA
DEPARTAMENTO MAPA PROVINCIA
DE CAJAMARCA DE CONTUMAZA

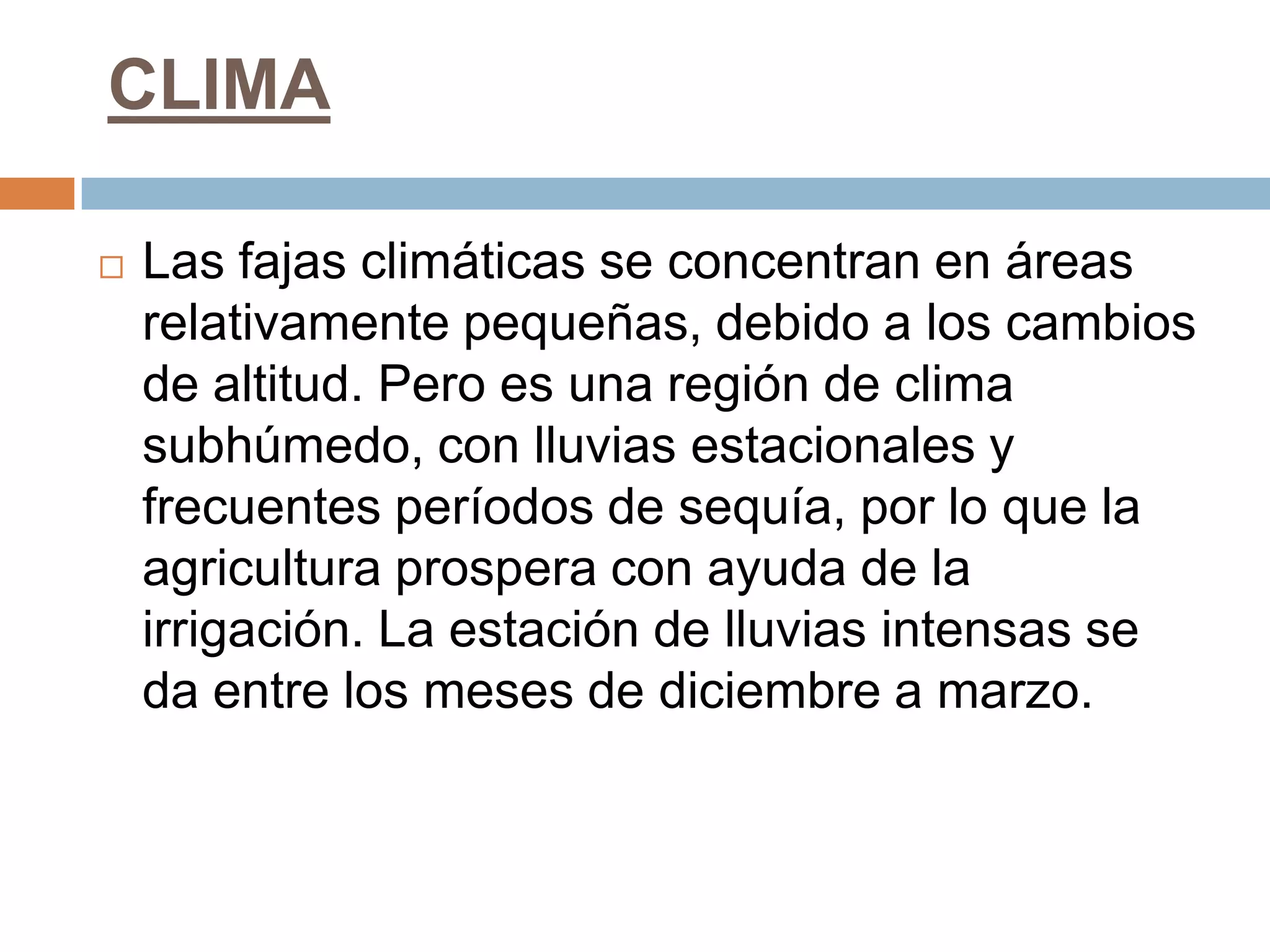

6. CLIMA
 Las fajas climáticas se concentran en áreas
relativamente pequeñas, debido a los cambios
de altitud. Pero es una región de clima
subhúmedo, con lluvias estacionales y
frecuentes períodos de sequía, por lo que la
agricultura prospera con ayuda de la
irrigación. La estación de lluvias intensas se
da entre los meses de diciembre a marzo.

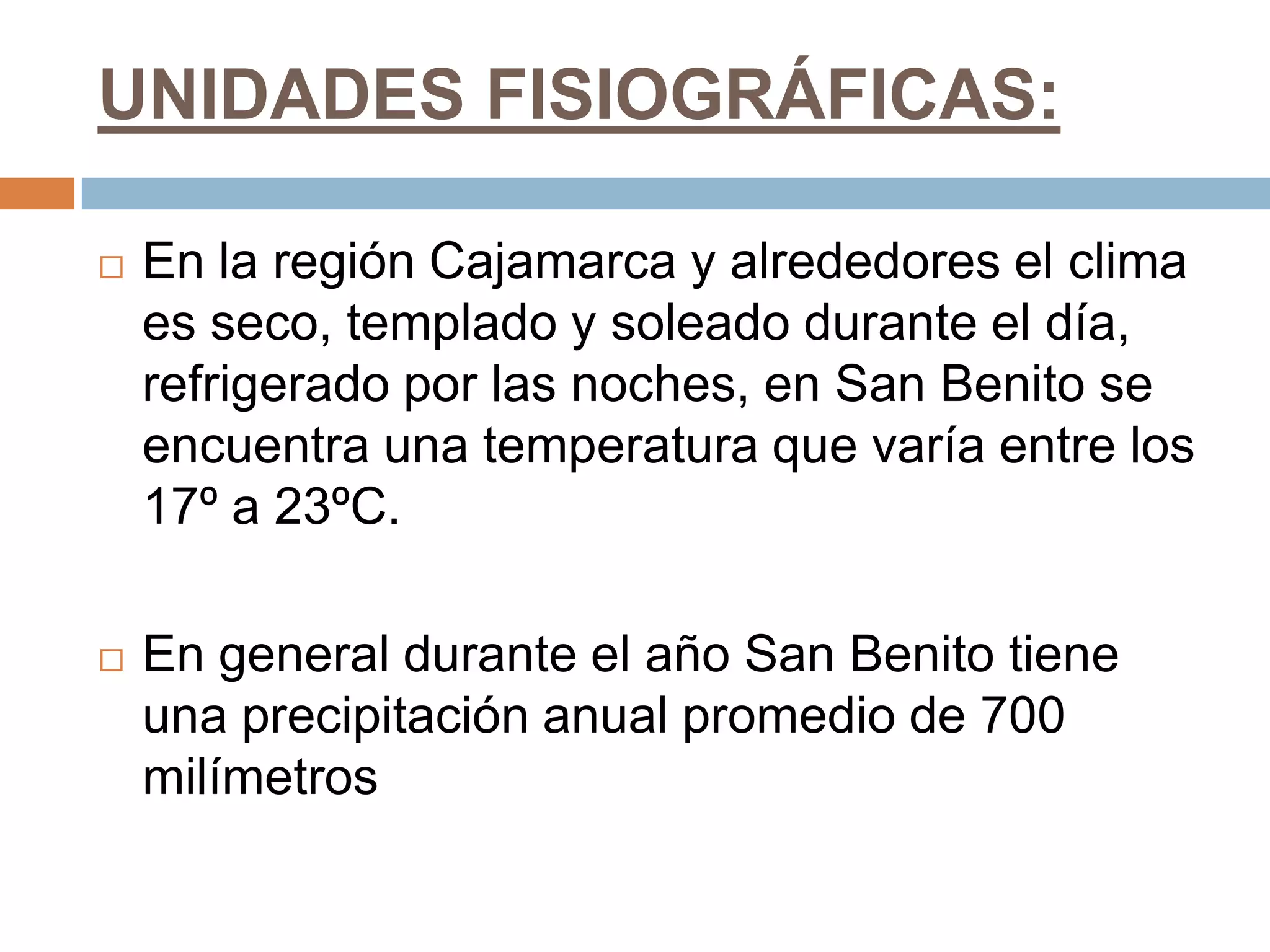

7. UNIDADES FISIOGRÁFICAS:
 En la región Cajamarca y alrededores el clima
es seco, templado y soleado durante el día,
refrigerado por las noches, en San Benito se
encuentra una temperatura que varía entre los
17º a 23ºC.
 En general durante el año San Benito tiene
una precipitación anual promedio de 700
milímetros

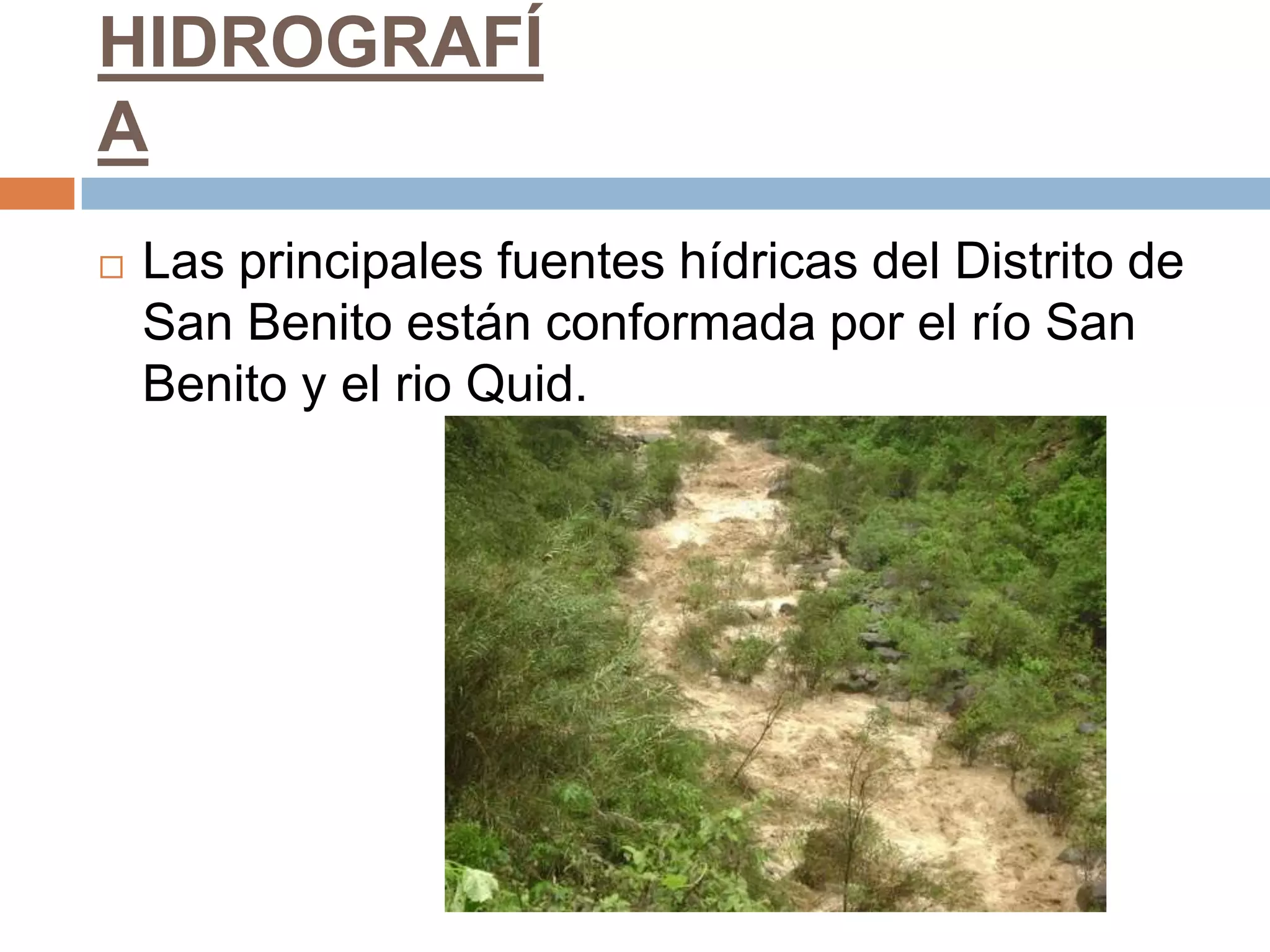

8. HIDROGRAFÍ
A
 Las principales fuentes hídricas del Distrito de
San Benito están conformada por el río San
Benito y el rio Quid.

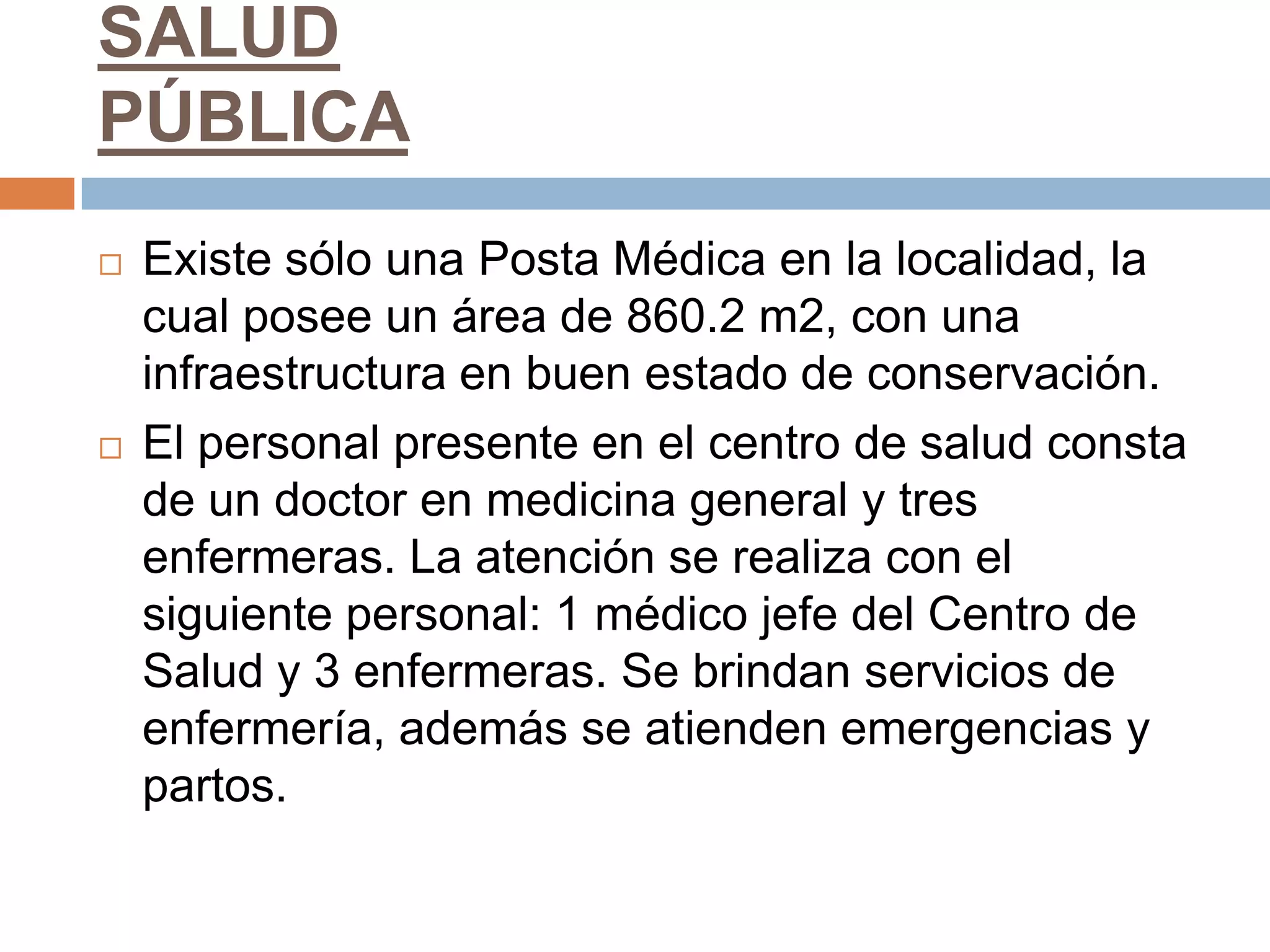

9. SALUD
PÚBLICA
 Existe sólo una Posta Médica en la localidad, la
cual posee un área de 860.2 m2, con una
infraestructura en buen estado de conservación.
 El personal presente en el centro de salud consta
de un doctor en medicina general y tres
enfermeras. La atención se realiza con el
siguiente personal: 1 médico jefe del Centro de
Salud y 3 enfermeras. Se brindan servicios de
enfermería, además se atienden emergencias y
partos.

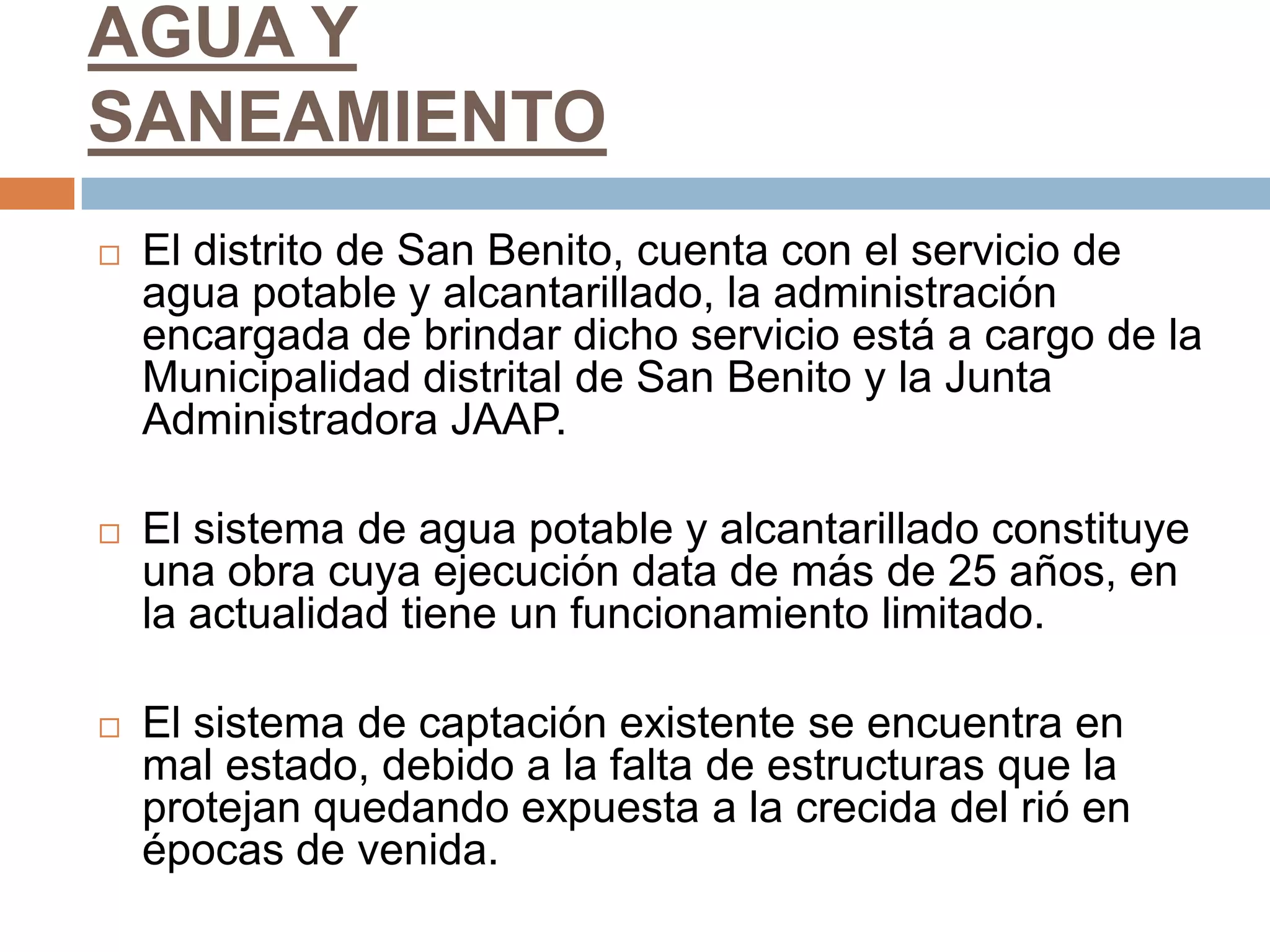

10. AGUA Y
SANEAMIENTO
 El distrito de San Benito, cuenta con el servicio de
agua potable y alcantarillado, la administración
encargada de brindar dicho servicio está a cargo de la
Municipalidad distrital de San Benito y la Junta
Administradora JAAP.
 El sistema de agua potable y alcantarillado constituye
una obra cuya ejecución data de más de 25 años, en
la actualidad tiene un funcionamiento limitado.
 El sistema de captación existente se encuentra en
mal estado, debido a la falta de estructuras que la
protejan quedando expuesta a la crecida del rió en
épocas de venida.

11.  El agua es entregada a los usuarios sin ninguna
desinfección lo que podría ocasionar serios
problemas a la salud de la población. El sistema de
desagüe carece de sistema de tratamiento de aguas
residuales, la descarga se realiza en forma directa al
suelo que llega hasta el río San Benito, siendo esto
un factor de contaminación a las poblaciones
ubicadas aguas abajo de las descargas.
ELECTRICIDA
D
El servicio de energía eléctrica se encuentra a cargo
de HIDROANDINA S.A. Para la localidad de San
Benito se tiene una cobertura del servicio eléctrico
del 89%, encontrándose que dicho servicio se
encuentra limitado al área correspondiente al casco
urbano de la localidad.

12. COSTUMBRES Y HÁBITOS DE
HIGIENE
 La población tiene la costumbre de usar el
agua para su higiene personal, es decir para
el lavado de las manos, y para la higiene
bucal; para consumo, después de hervir el
agua. Hay cierta población que consume el
agua sin hervir es decir directamente, como
también cierta parte de la población que usa
algún tipo de desinfectante para el agua al
tener desconfianza por el servicio brindado.

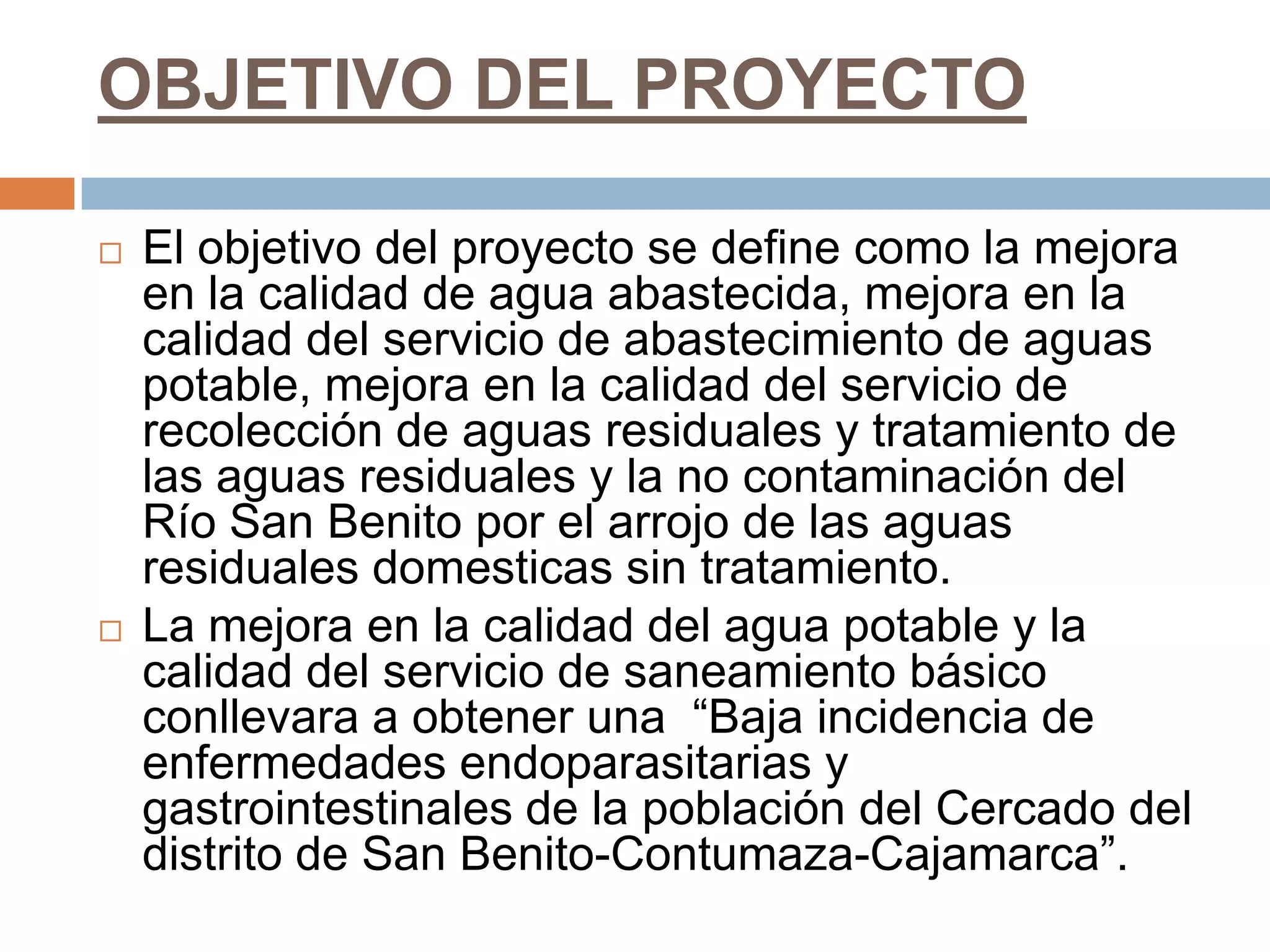

13. OBJETIVO DEL PROYECTO
 El objetivo del proyecto se define como la mejora
en la calidad de agua abastecida, mejora en la
calidad del servicio de abastecimiento de aguas
potable, mejora en la calidad del servicio de
recolección de aguas residuales y tratamiento de
las aguas residuales y la no contaminación del
Río San Benito por el arrojo de las aguas
residuales domesticas sin tratamiento.
 La mejora en la calidad del agua potable y la
calidad del servicio de saneamiento básico
conllevara a obtener una “Baja incidencia de
enfermedades endoparasitarias y
gastrointestinales de la población del Cercado del
distrito de San Benito-Contumaza-Cajamarca”.

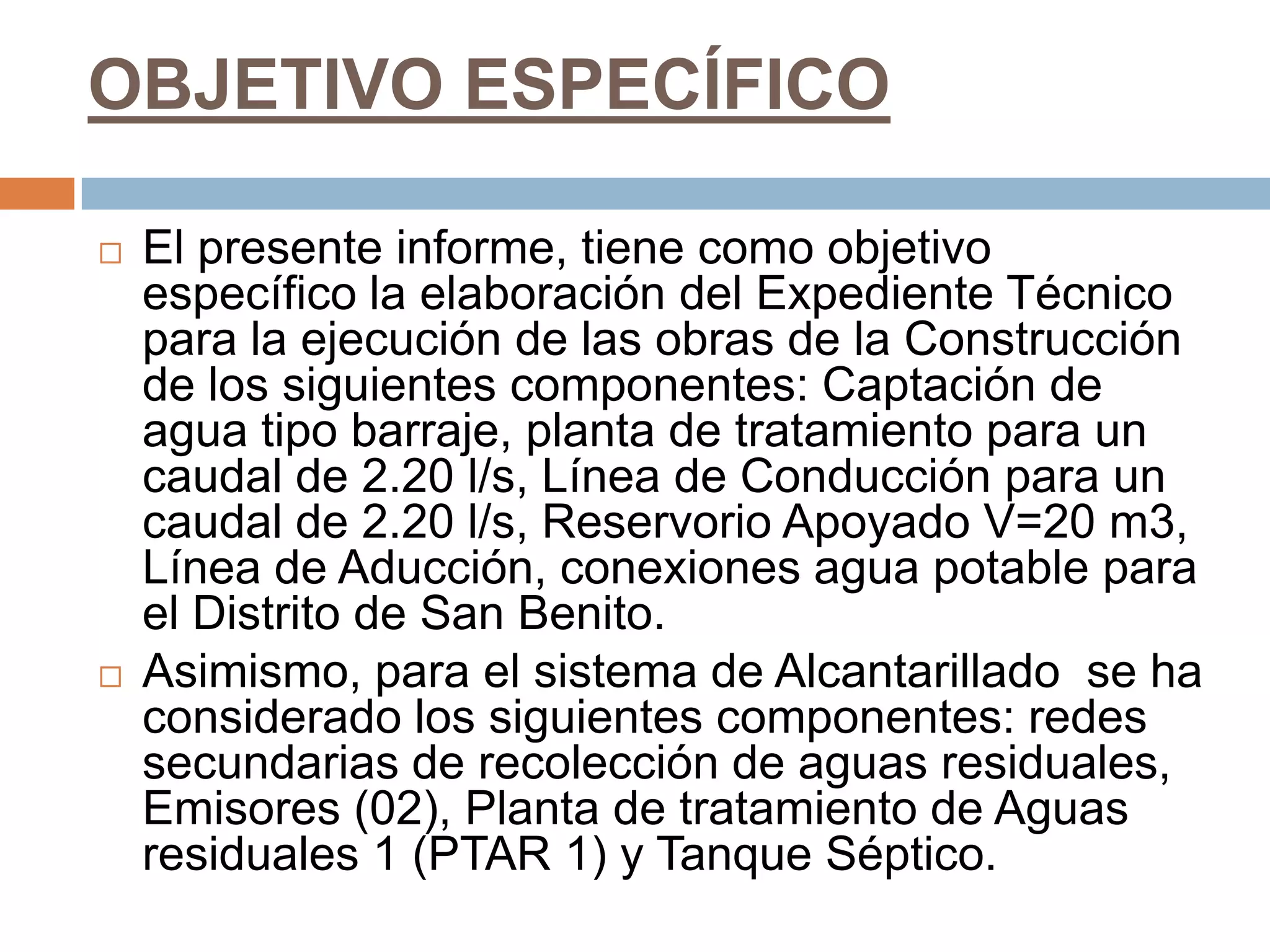

14. OBJETIVO ESPECÍFICO
 El presente informe, tiene como objetivo
específico la elaboración del Expediente Técnico
para la ejecución de las obras de la Construcción
de los siguientes componentes: Captación de
agua tipo barraje, planta de tratamiento para un
caudal de 2.20 l/s, Línea de Conducción para un
caudal de 2.20 l/s, Reservorio Apoyado V=20 m3,
Línea de Aducción, conexiones agua potable para
el Distrito de San Benito.
 Asimismo, para el sistema de Alcantarillado se ha
considerado los siguientes componentes: redes
secundarias de recolección de aguas residuales,
Emisores (02), Planta de tratamiento de Aguas
residuales 1 (PTAR 1) y Tanque Séptico.

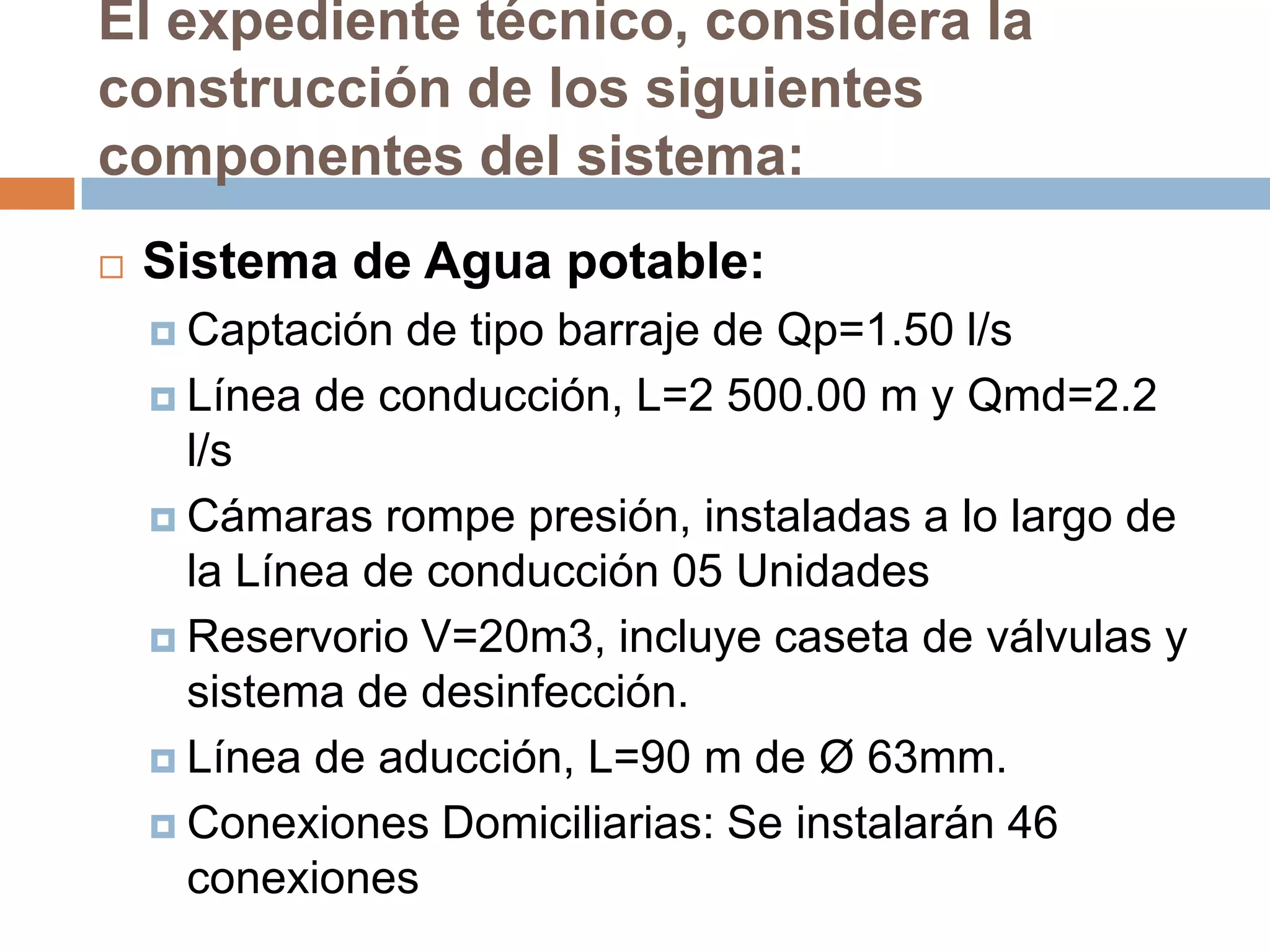

15. El expediente técnico, considera la
construcción de los siguientes
componentes del sistema:
 Sistema de Agua potable:
 Captación de tipo barraje de Qp=1.50 l/s
 Línea de conducción, L=2 500.00 m y Qmd=2.2
l/s
 Cámaras rompe presión, instaladas a lo largo de
la Línea de conducción 05 Unidades
 Reservorio V=20m3, incluye caseta de válvulas y
sistema de desinfección.
 Línea de aducción, L=90 m de Ø 63mm.
 Conexiones Domiciliarias: Se instalarán 46
conexiones

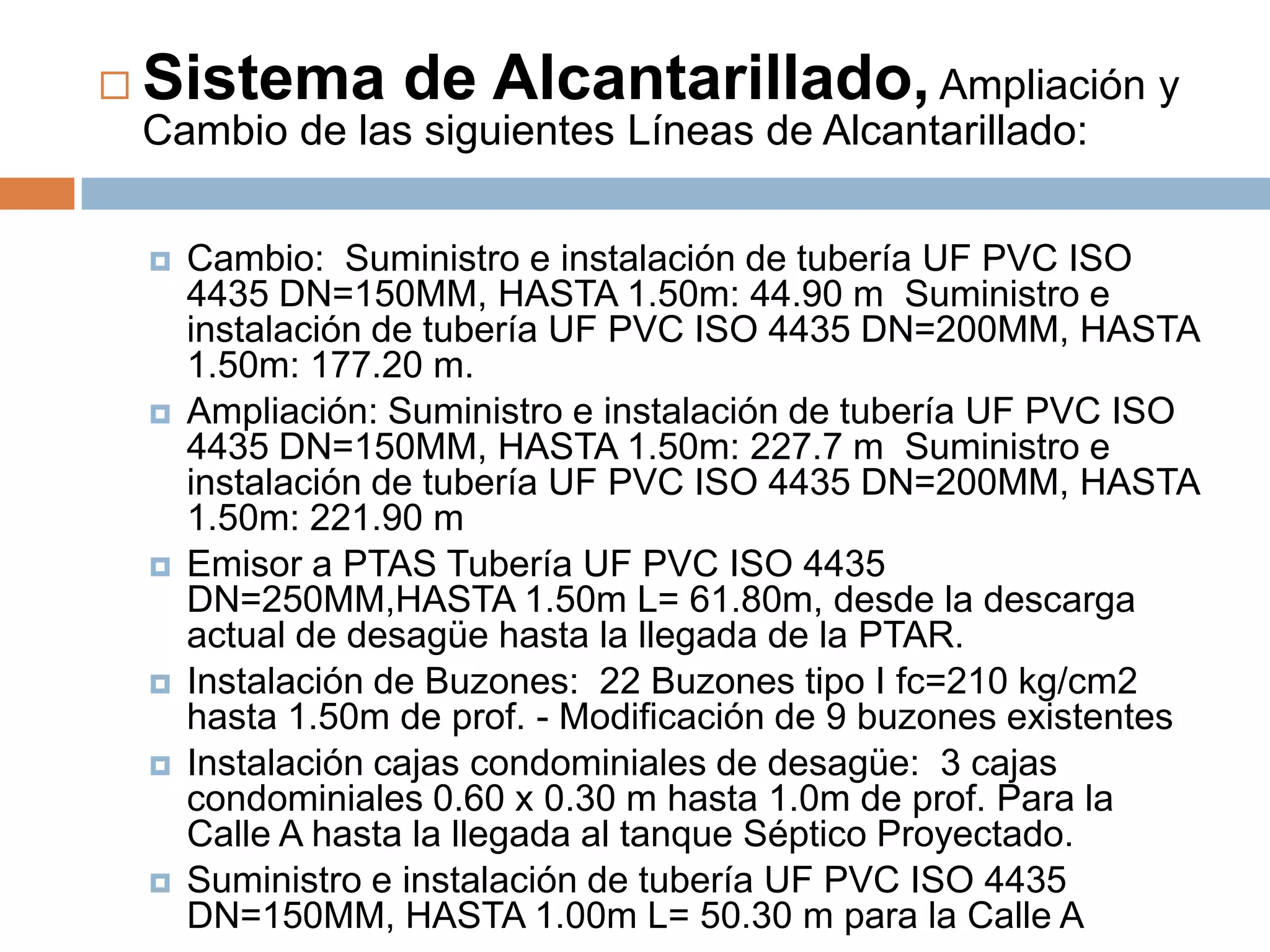

16.  Sistema de Alcantarillado, Ampliación y
Cambio de las siguientes Líneas de Alcantarillado:
 Cambio: Suministro e instalación de tubería UF PVC ISO
4435 DN=150MM, HASTA 1.50m: 44.90 m Suministro e
instalación de tubería UF PVC ISO 4435 DN=200MM, HASTA
1.50m: 177.20 m.
 Ampliación: Suministro e instalación de tubería UF PVC ISO
4435 DN=150MM, HASTA 1.50m: 227.7 m Suministro e
instalación de tubería UF PVC ISO 4435 DN=200MM, HASTA
1.50m: 221.90 m
 Emisor a PTAS Tubería UF PVC ISO 4435
DN=250MM,HASTA 1.50m L= 61.80m, desde la descarga
actual de desagüe hasta la llegada de la PTAR.
 Instalación de Buzones: 22 Buzones tipo I fc=210 kg/cm2
hasta 1.50m de prof. - Modificación de 9 buzones existentes
 Instalación cajas condominiales de desagüe: 3 cajas
condominiales 0.60 x 0.30 m hasta 1.0m de prof. Para la
Calle A hasta la llegada al tanque Séptico Proyectado.
 Suministro e instalación de tubería UF PVC ISO 4435
DN=150MM, HASTA 1.00m L= 50.30 m para la Calle A

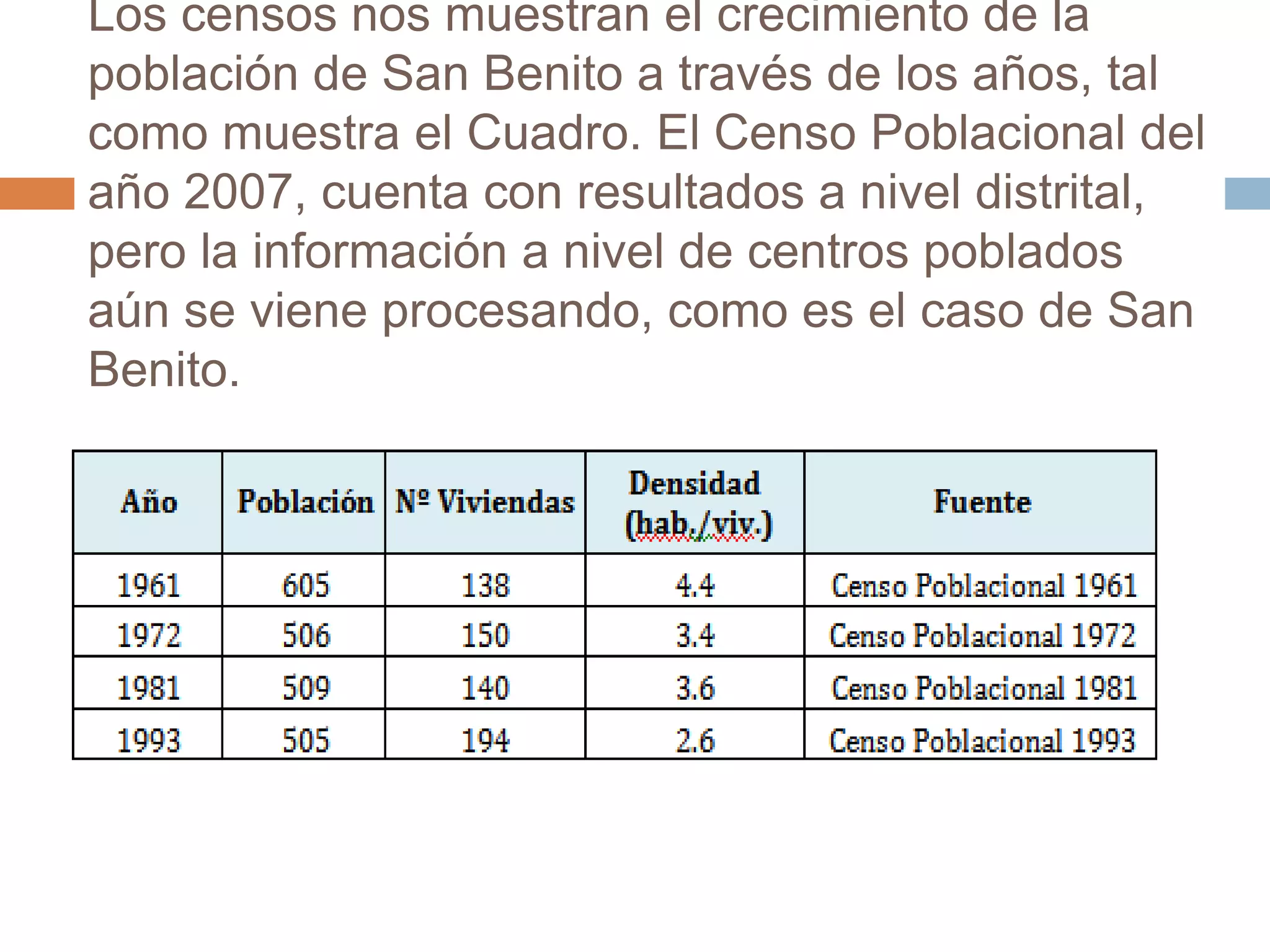

17. Los censos nos muestran el crecimiento de la
población de San Benito a través de los años, tal
como muestra el Cuadro. El Censo Poblacional del
año 2007, cuenta con resultados a nivel distrital,
pero la información a nivel de centros poblados
aún se viene procesando, como es el caso de San
Benito.

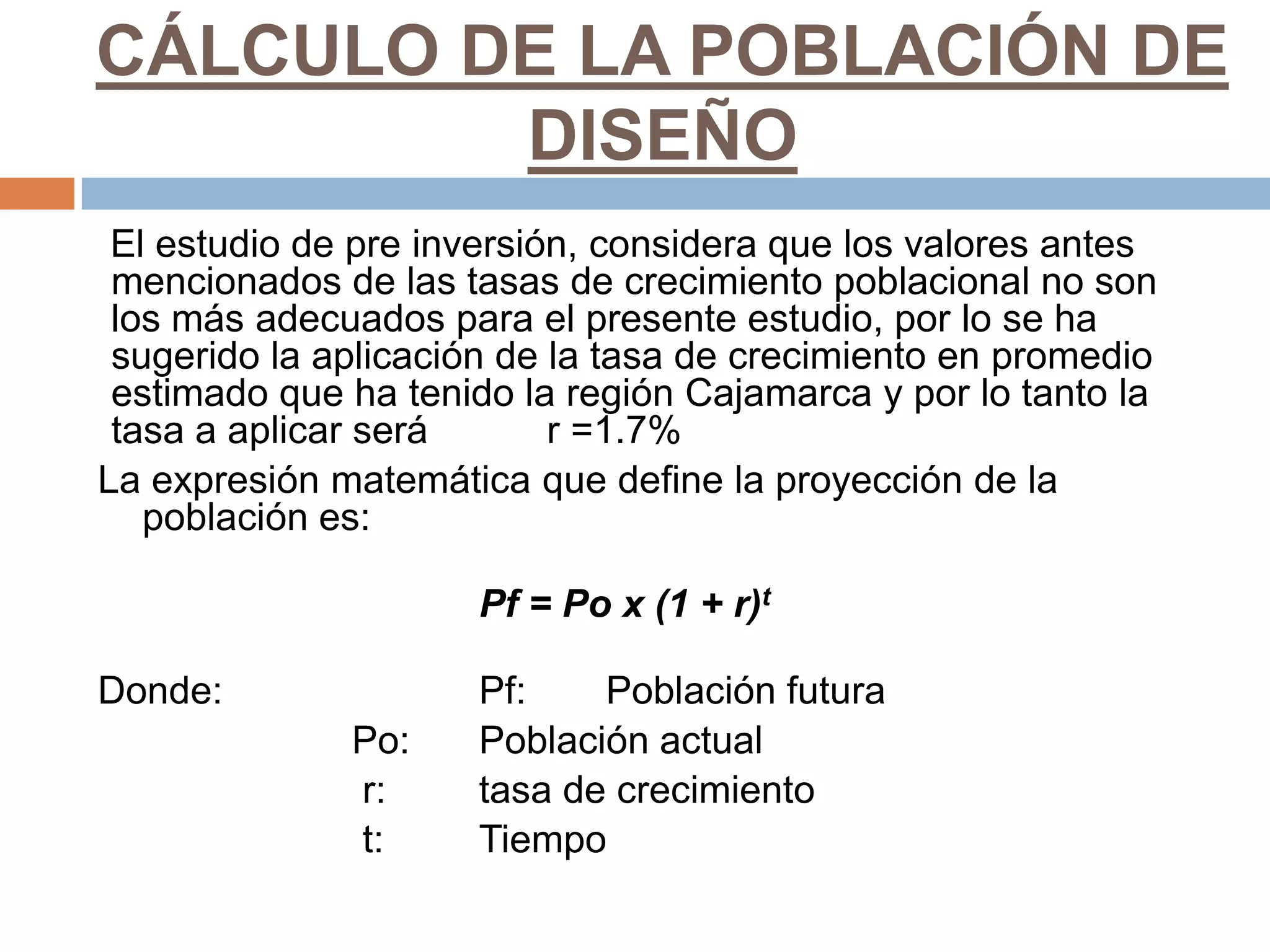

18. CÁLCULO DE LA POBLACIÓN DE
DISEÑO
El estudio de pre inversión, considera que los valores antes
mencionados de las tasas de crecimiento poblacional no son
los más adecuados para el presente estudio, por lo se ha
sugerido la aplicación de la tasa de crecimiento en promedio
estimado que ha tenido la región Cajamarca y por lo tanto la
tasa a aplicar será r =1.7%
La expresión matemática que define la proyección de la
población es:
Pf = Po x (1 + r)t
Donde: Pf: Población futura
Po: Población actual
r: tasa de crecimiento
t: Tiempo

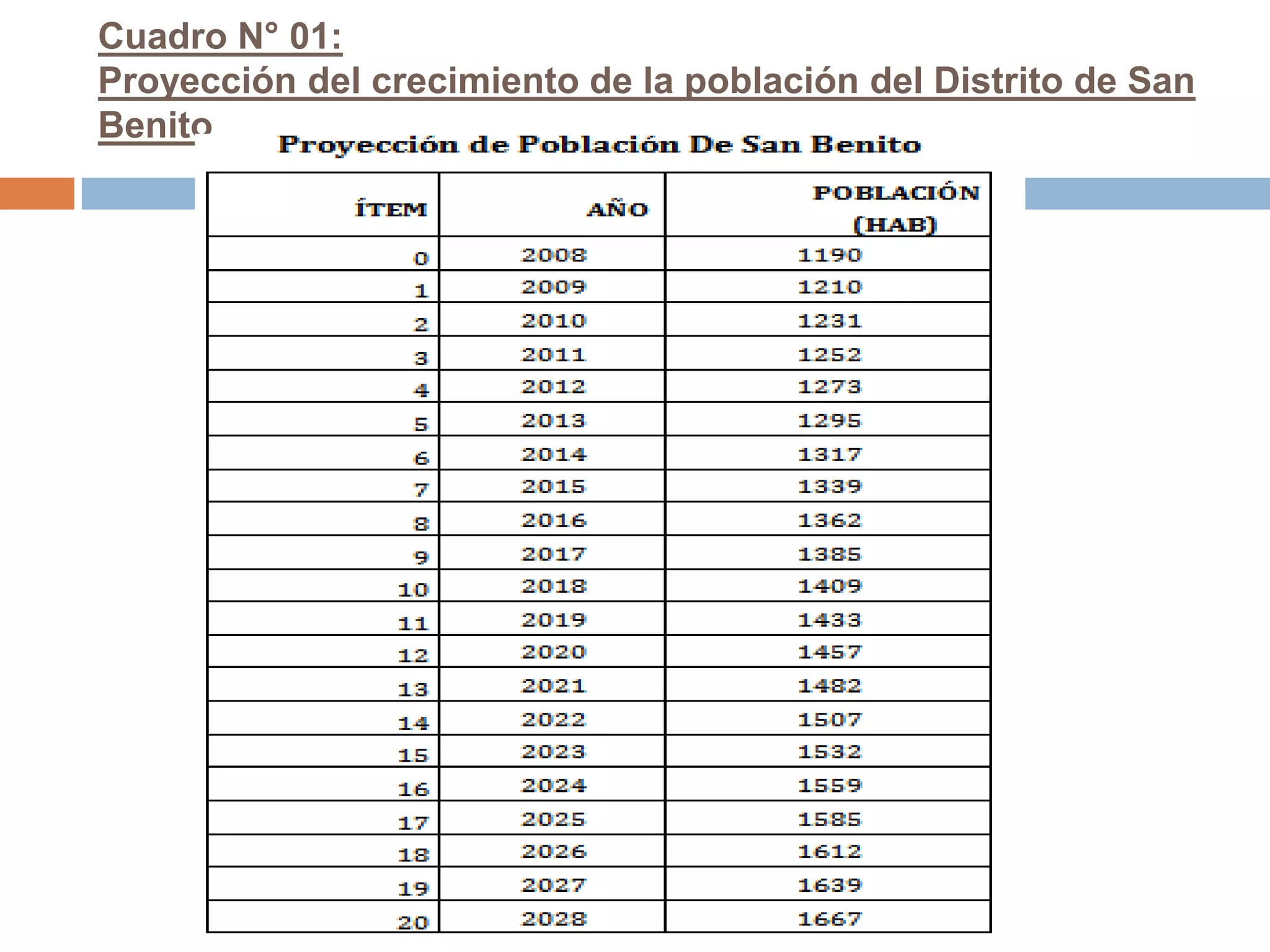

19. Cuadro N° 01:
Proyección del crecimiento de la población del Distrito de San
Benito

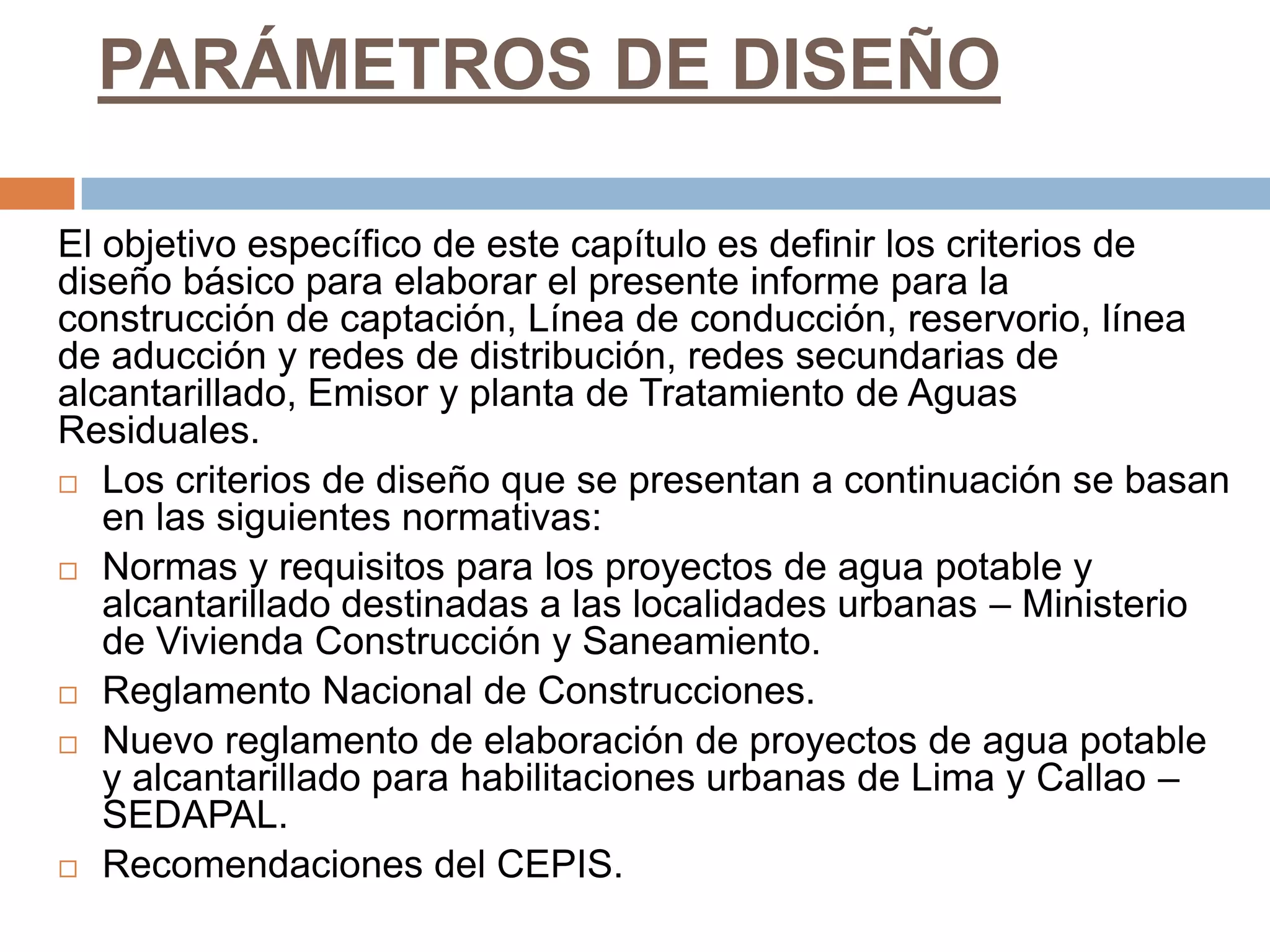

20. PARÁMETROS DE DISEÑO
El objetivo específico de este capítulo es definir los criterios de
diseño básico para elaborar el presente informe para la
construcción de captación, Línea de conducción, reservorio, línea
de aducción y redes de distribución, redes secundarias de
alcantarillado, Emisor y planta de Tratamiento de Aguas
Residuales.
 Los criterios de diseño que se presentan a continuación se basan
en las siguientes normativas:
 Normas y requisitos para los proyectos de agua potable y
alcantarillado destinadas a las localidades urbanas – Ministerio
de Vivienda Construcción y Saneamiento.
 Reglamento Nacional de Construcciones.
 Nuevo reglamento de elaboración de proyectos de agua potable
y alcantarillado para habilitaciones urbanas de Lima y Callao –
SEDAPAL.
 Recomendaciones del CEPIS.

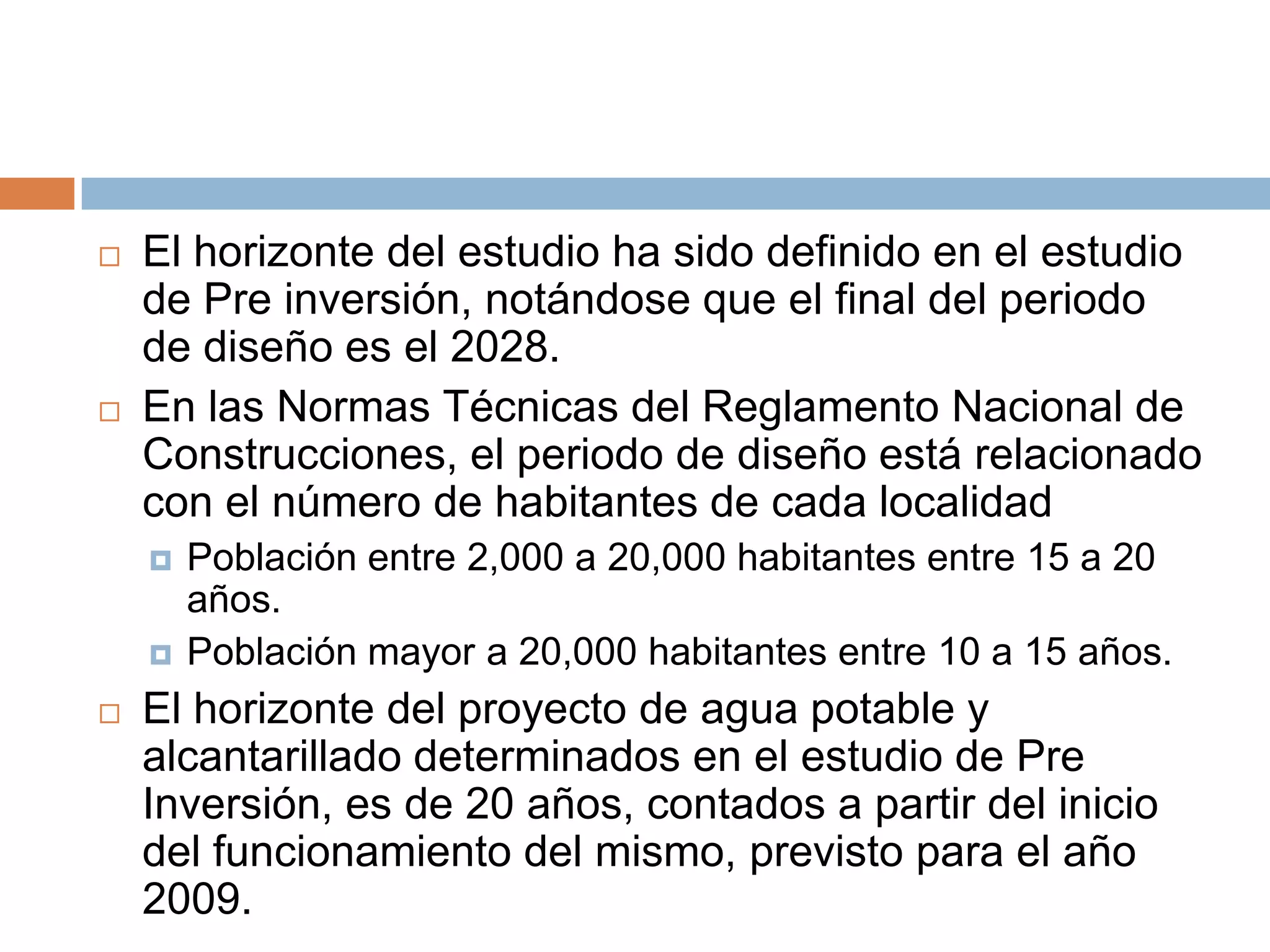

21.  El horizonte del estudio ha sido definido en el estudio
de Pre inversión, notándose que el final del periodo
de diseño es el 2028.
 En las Normas Técnicas del Reglamento Nacional de
Construcciones, el periodo de diseño está relacionado
con el número de habitantes de cada localidad
 Población entre 2,000 a 20,000 habitantes entre 15 a 20
años.
 Población mayor a 20,000 habitantes entre 10 a 15 años.
 El horizonte del proyecto de agua potable y
alcantarillado determinados en el estudio de Pre
Inversión, es de 20 años, contados a partir del inicio
del funcionamiento del mismo, previsto para el año
2009.

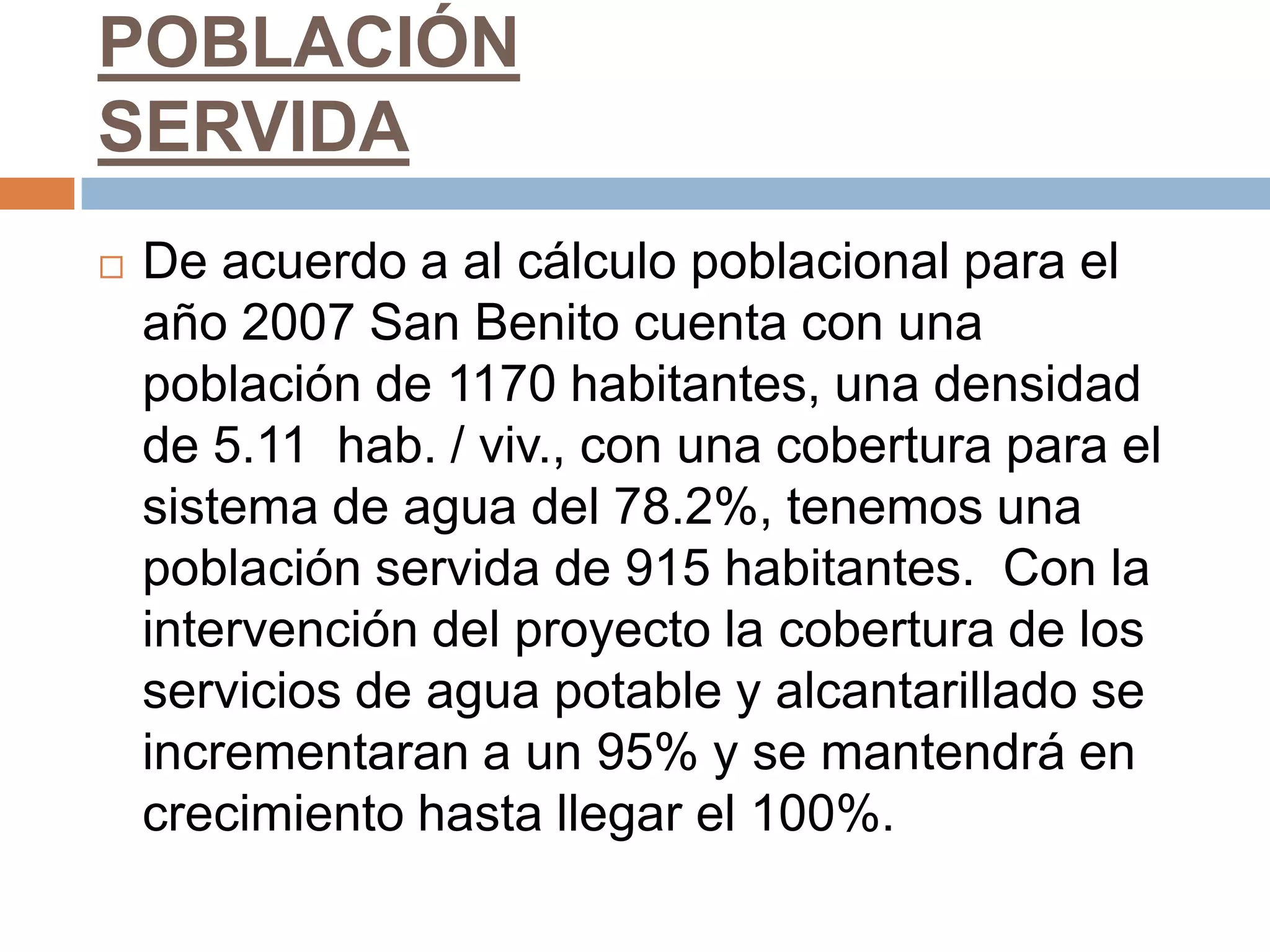

22. POBLACIÓN
SERVIDA
 De acuerdo a al cálculo poblacional para el
año 2007 San Benito cuenta con una
población de 1170 habitantes, una densidad
de 5.11 hab. / viv., con una cobertura para el
sistema de agua del 78.2%, tenemos una
población servida de 915 habitantes. Con la
intervención del proyecto la cobertura de los
servicios de agua potable y alcantarillado se
incrementaran a un 95% y se mantendrá en
crecimiento hasta llegar el 100%.
