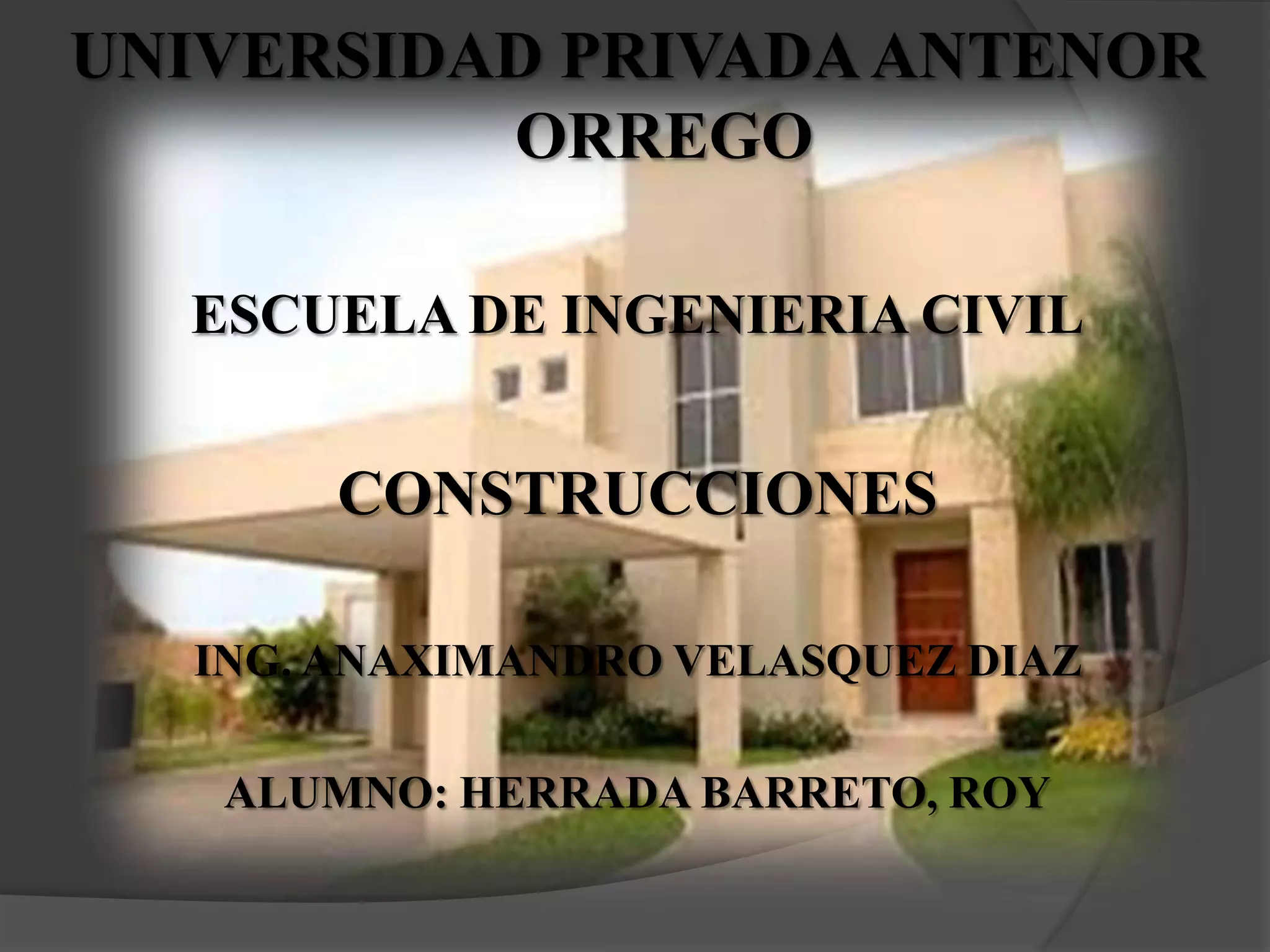

1. UNIVERSIDAD PRIVADA ANTENOR
ORREGO
ESCUELA DE INGENIERIA CIVIL
CONSTRUCCIONES
ING. ANAXIMANDRO VELASQUEZ DIAZ
ALUMNO: HERRADA BARRETO, ROY

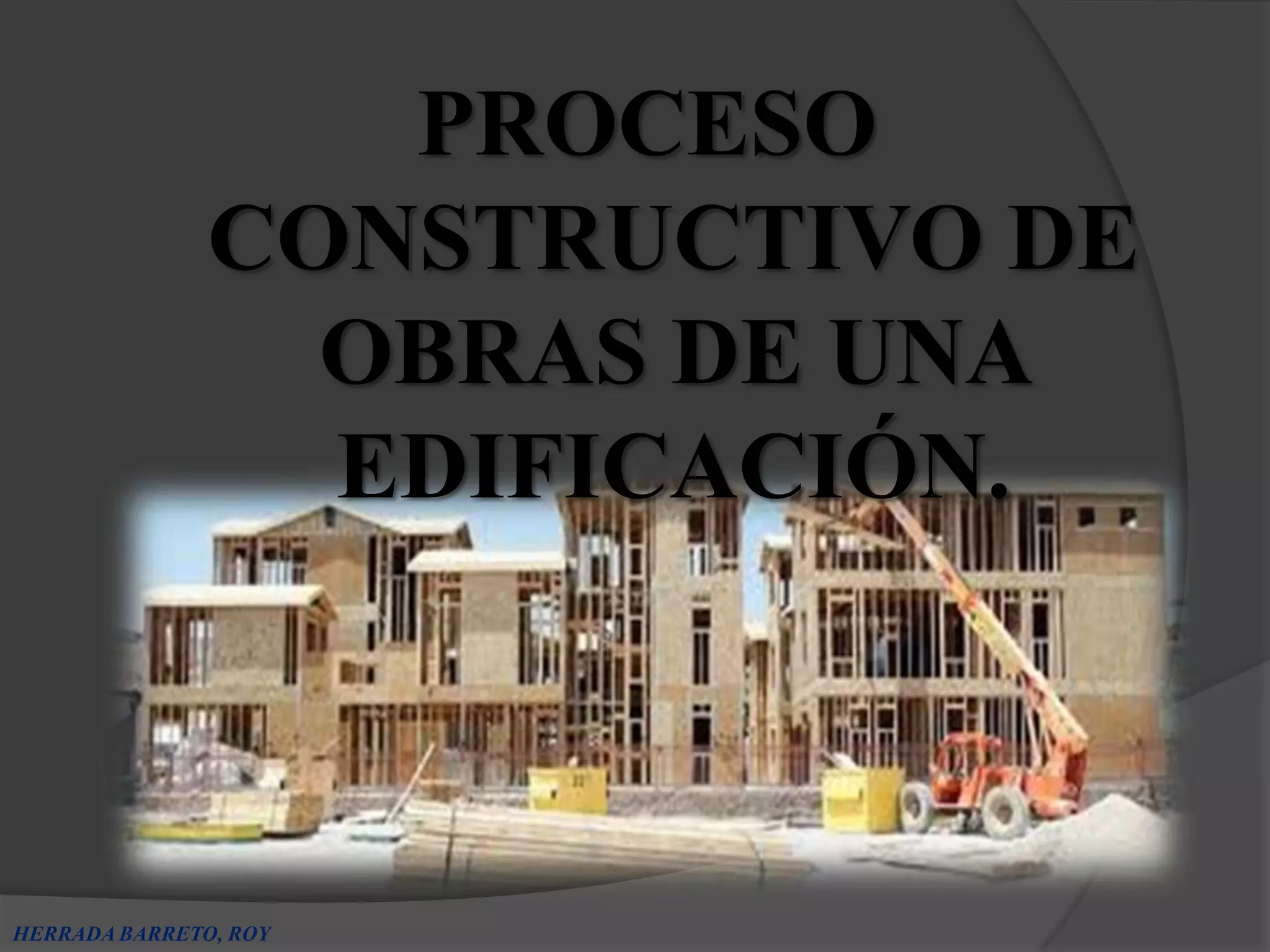

2. PROCESO
CONSTRUCTIVO DE
OBRAS DE UNA
EDIFICACIÓN.
HERRADA BARRETO, ROY

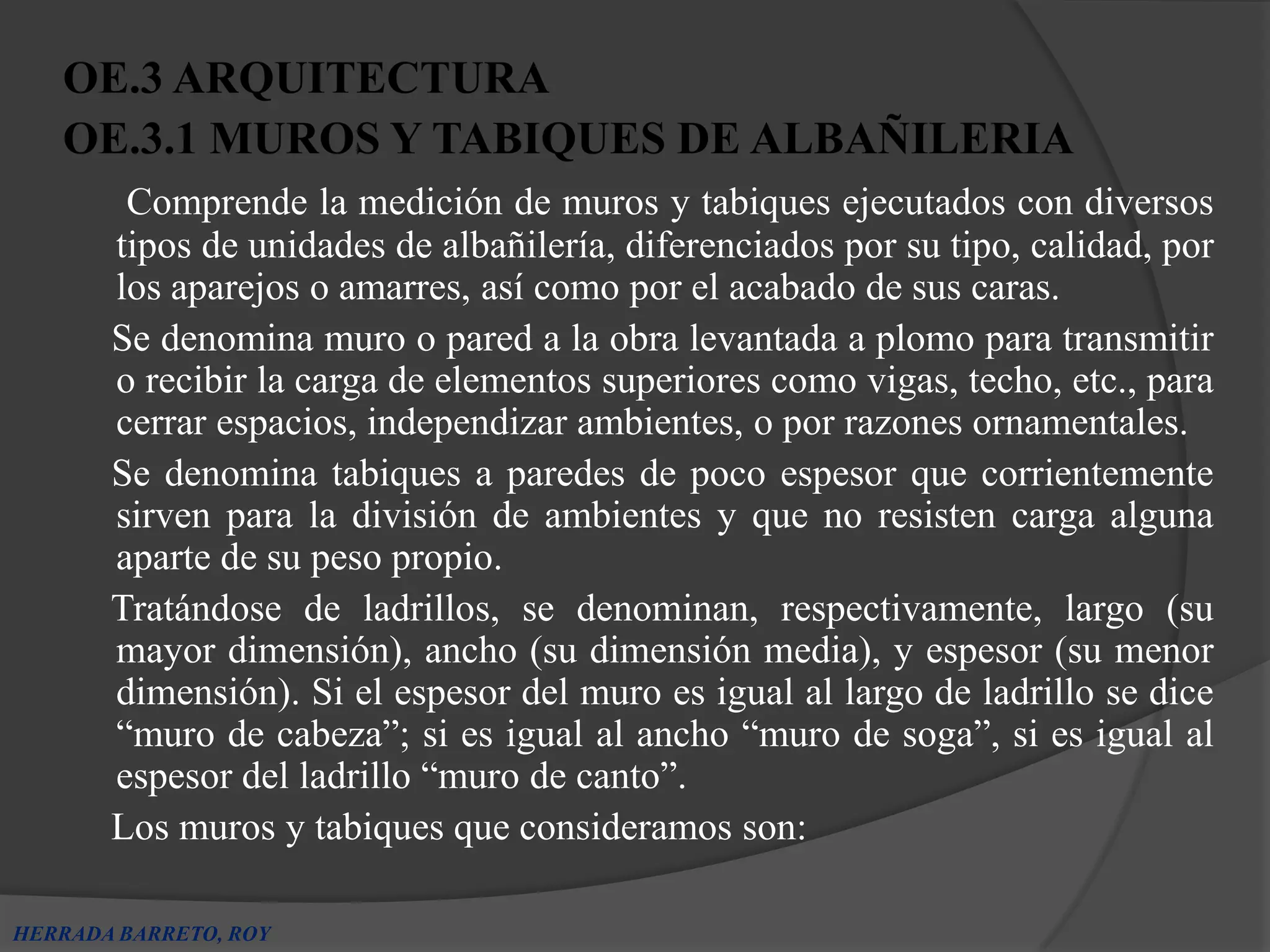

3. OE.3 ARQUITECTURA
OE.3.1 MUROS Y TABIQUES DE ALBAÑILERIA
Comprende la medición de muros y tabiques ejecutados con diversos
tipos de unidades de albañilería, diferenciados por su tipo, calidad, por
los aparejos o amarres, así como por el acabado de sus caras.
Se denomina muro o pared a la obra levantada a plomo para transmitir
o recibir la carga de elementos superiores como vigas, techo, etc., para
cerrar espacios, independizar ambientes, o por razones ornamentales.
Se denomina tabiques a paredes de poco espesor que corrientemente
sirven para la división de ambientes y que no resisten carga alguna
aparte de su peso propio.
Tratándose de ladrillos, se denominan, respectivamente, largo (su
mayor dimensión), ancho (su dimensión media), y espesor (su menor
dimensión). Si el espesor del muro es igual al largo de ladrillo se dice
“muro de cabeza”; si es igual al ancho “muro de soga”, si es igual al
espesor del ladrillo “muro de canto”.
Los muros y tabiques que consideramos son:
HERRADA BARRETO, ROY

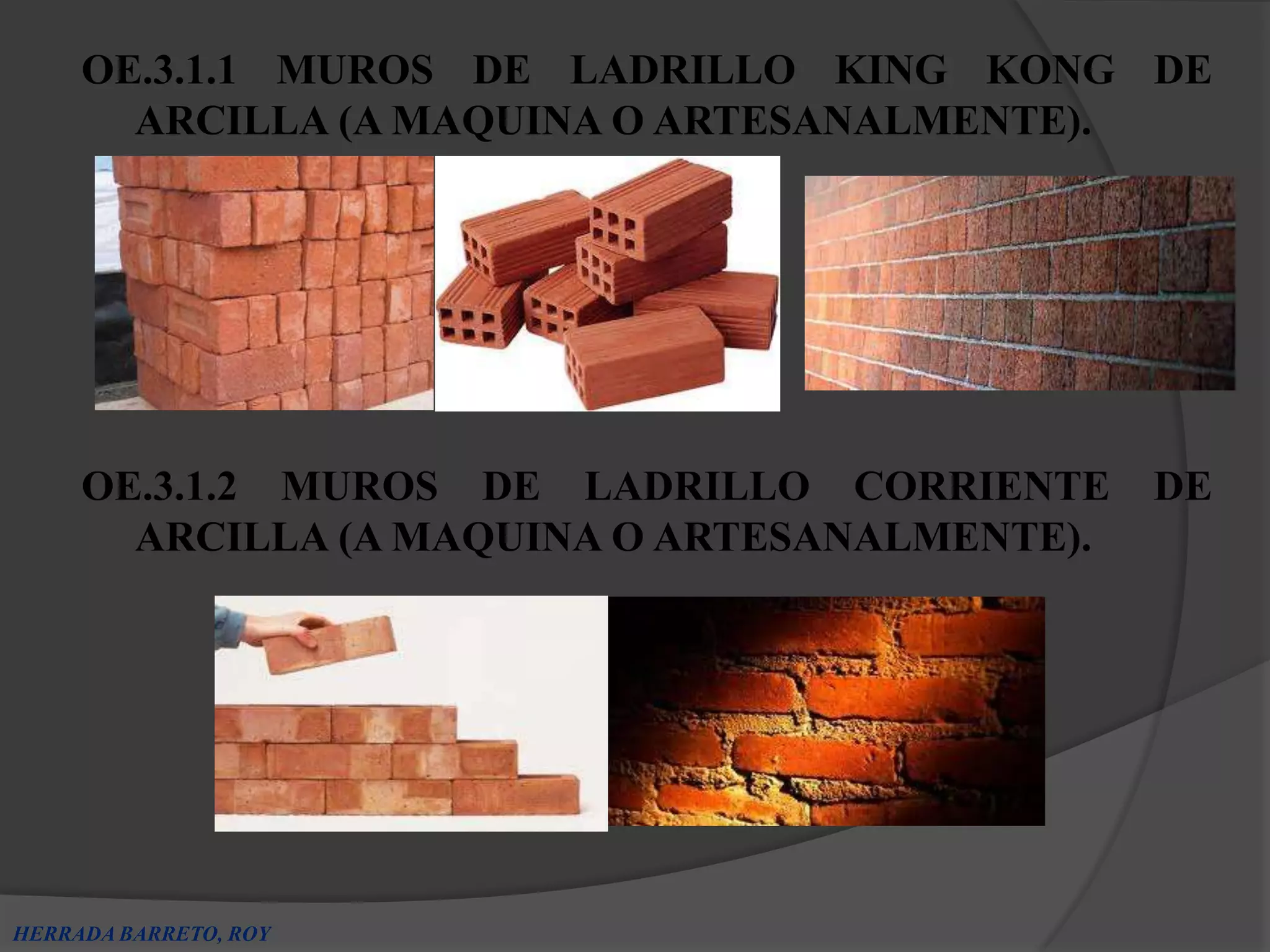

4. OE.3.1.1 MUROS DE LADRILLO KING KONG DE
ARCILLA (A MAQUINA O ARTESANALMENTE).
OE.3.1.2 MUROS DE LADRILLO CORRIENTE DE
ARCILLA (A MAQUINA O ARTESANALMENTE).
HERRADA BARRETO, ROY

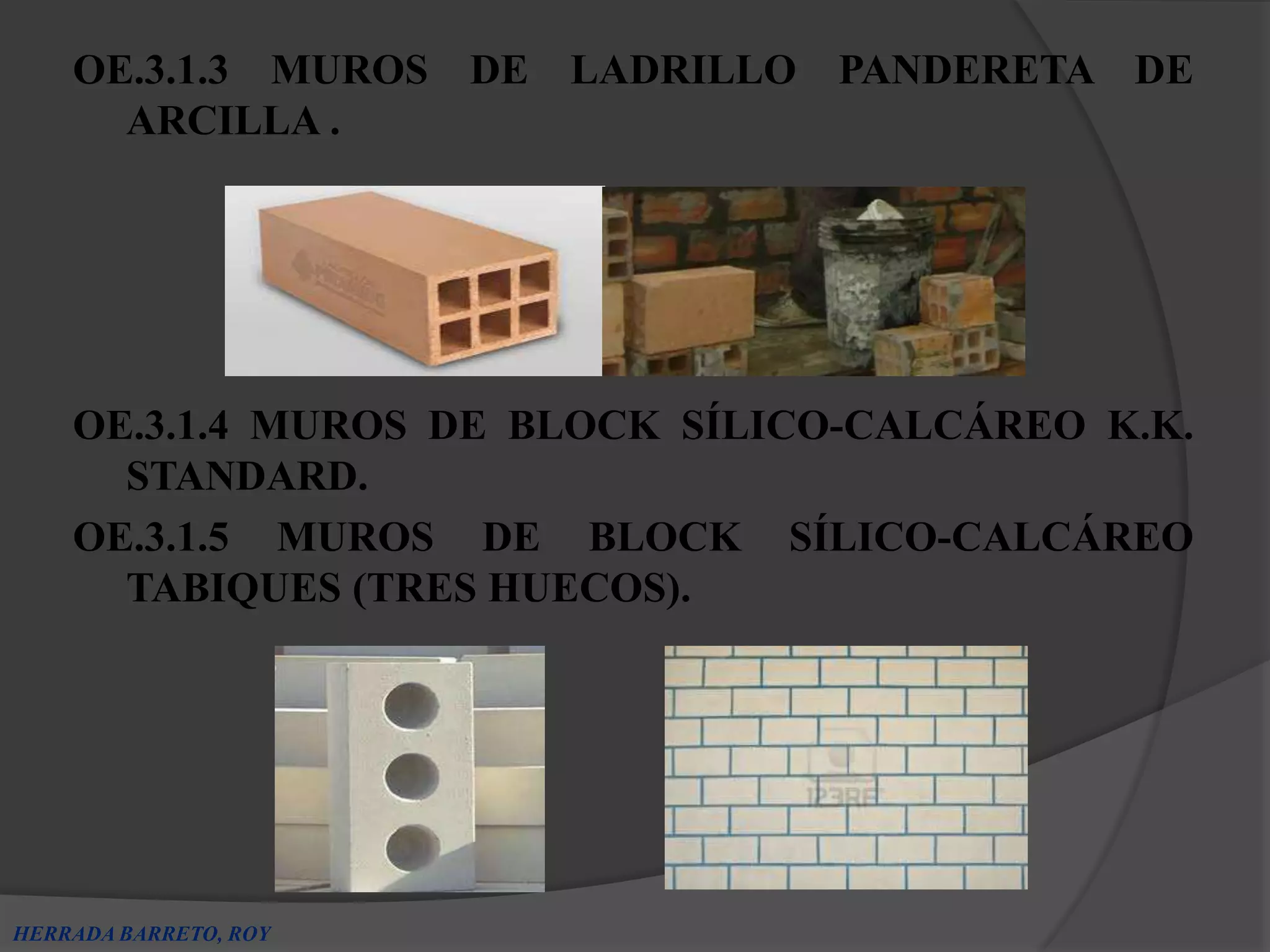

5. OE.3.1.3 MUROS DE LADRILLO PANDERETA DE
ARCILLA .
OE.3.1.4 MUROS DE BLOCK SÍLICO-CALCÁREO K.K.
STANDARD.
OE.3.1.5 MUROS DE BLOCK SÍLICO-CALCÁREO
TABIQUES (TRES HUECOS).
HERRADA BARRETO, ROY

6. OE.3.1.6 MUROS DE LADRILLO DE CONCRETO.
OE.3.1.7 MUROS DE BLOQUES HUECOS DE
CONCRETO.
HERRADA BARRETO, ROY

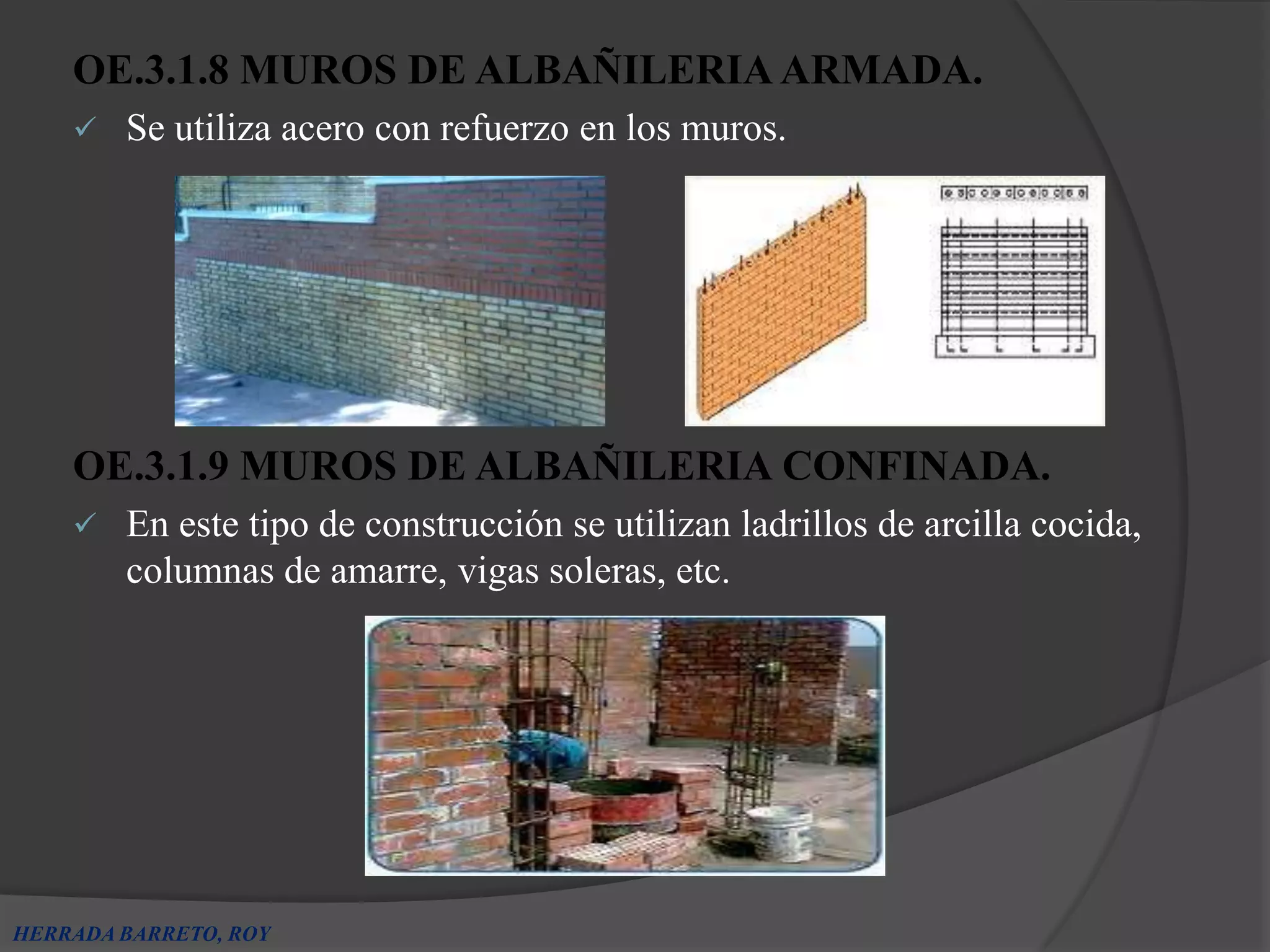

7. OE.3.1.8 MUROS DE ALBAÑILERIA ARMADA.
 Se utiliza acero con refuerzo en los muros.
OE.3.1.9 MUROS DE ALBAÑILERIA CONFINADA.
 En este tipo de construcción se utilizan ladrillos de arcilla cocida,
columnas de amarre, vigas soleras, etc.
HERRADA BARRETO, ROY

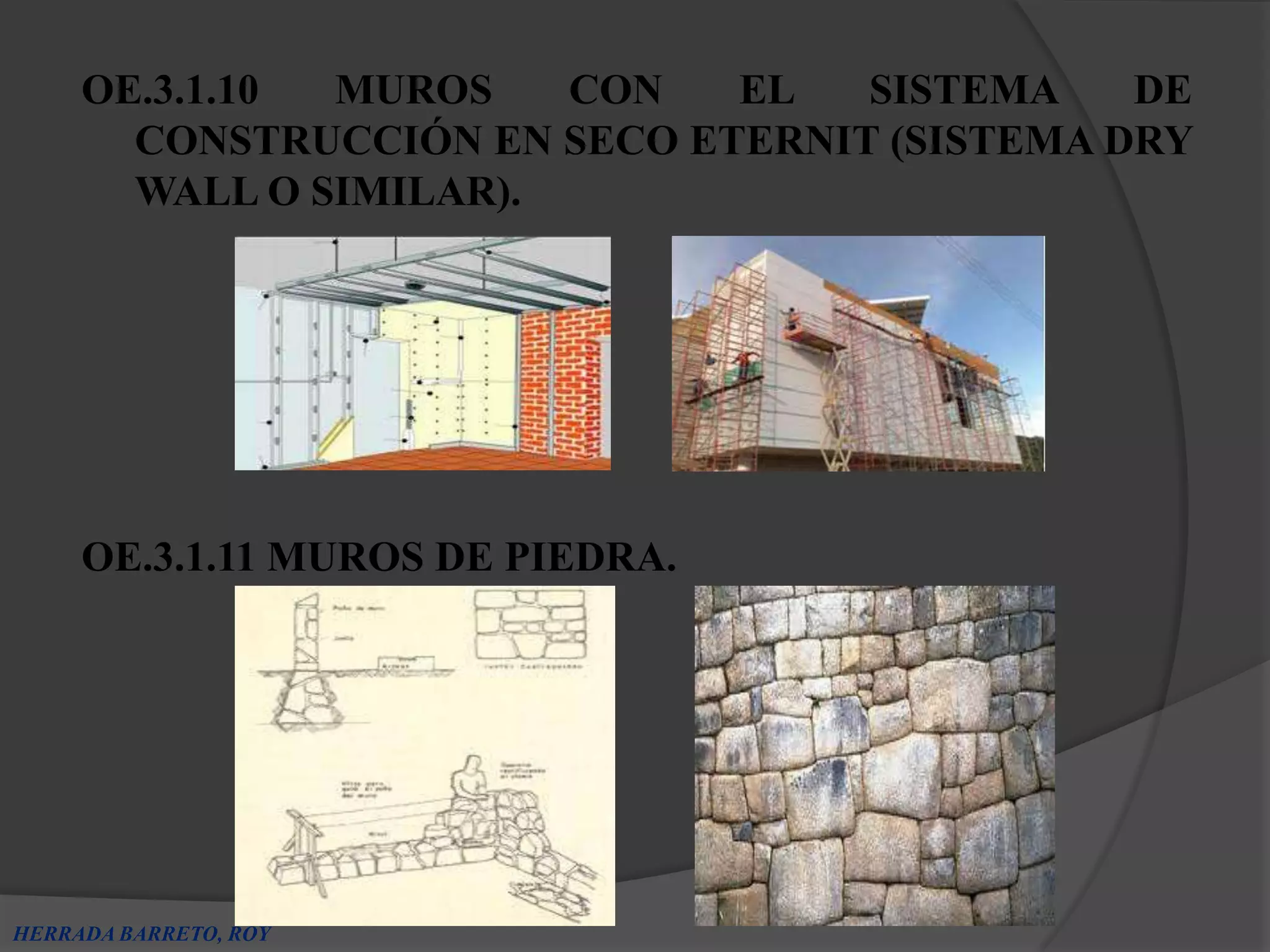

8. OE.3.1.10 MUROS CON EL SISTEMA DE
CONSTRUCCIÓN EN SECO ETERNIT (SISTEMA DRY
WALL O SIMILAR).
OE.3.1.11 MUROS DE PIEDRA.
HERRADA BARRETO, ROY

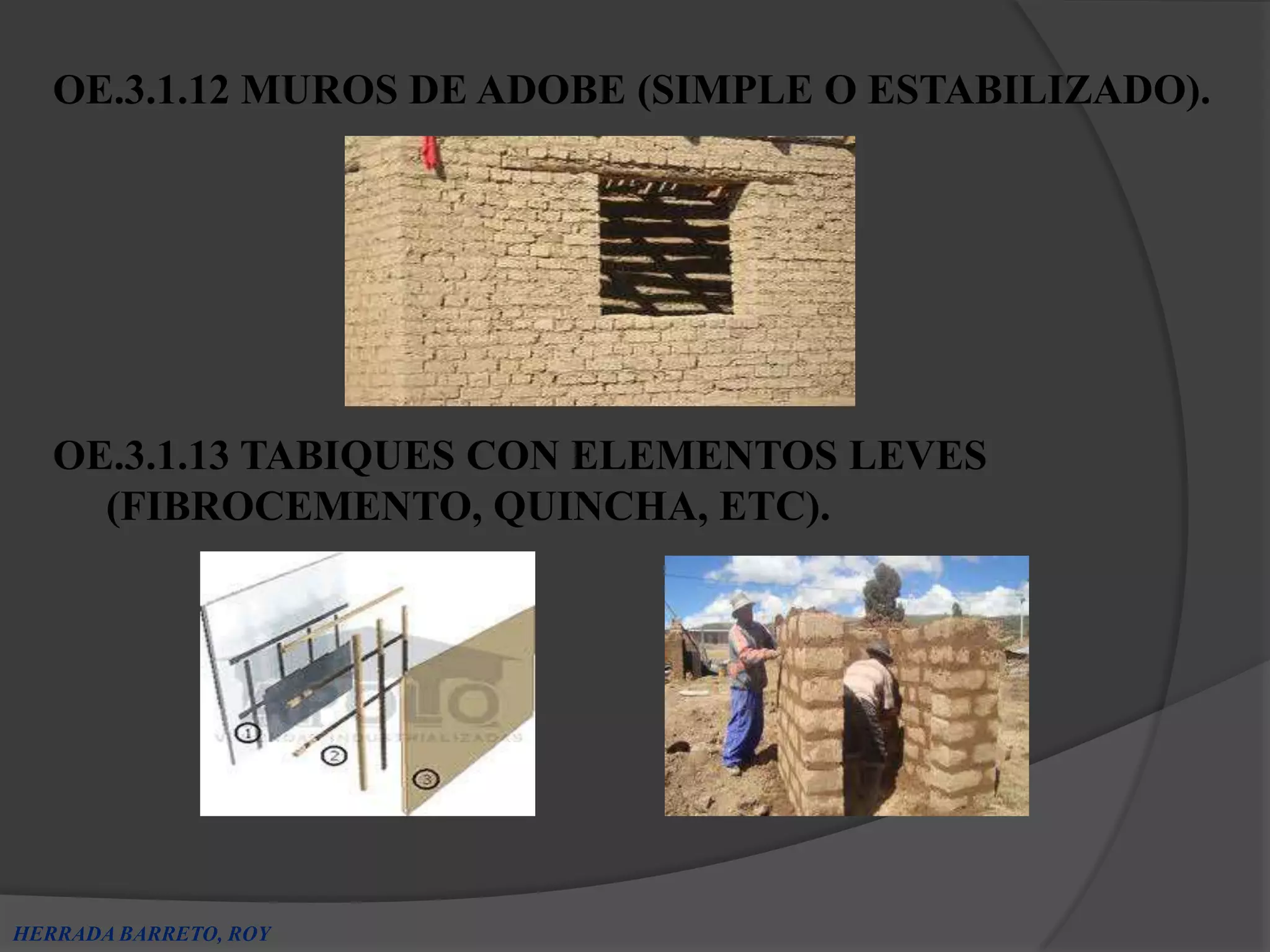

9. OE.3.1.12 MUROS DE ADOBE (SIMPLE O ESTABILIZADO).
OE.3.1.13 TABIQUES CON ELEMENTOS LEVES
(FIBROCEMENTO, QUINCHA, ETC).
HERRADA BARRETO, ROY

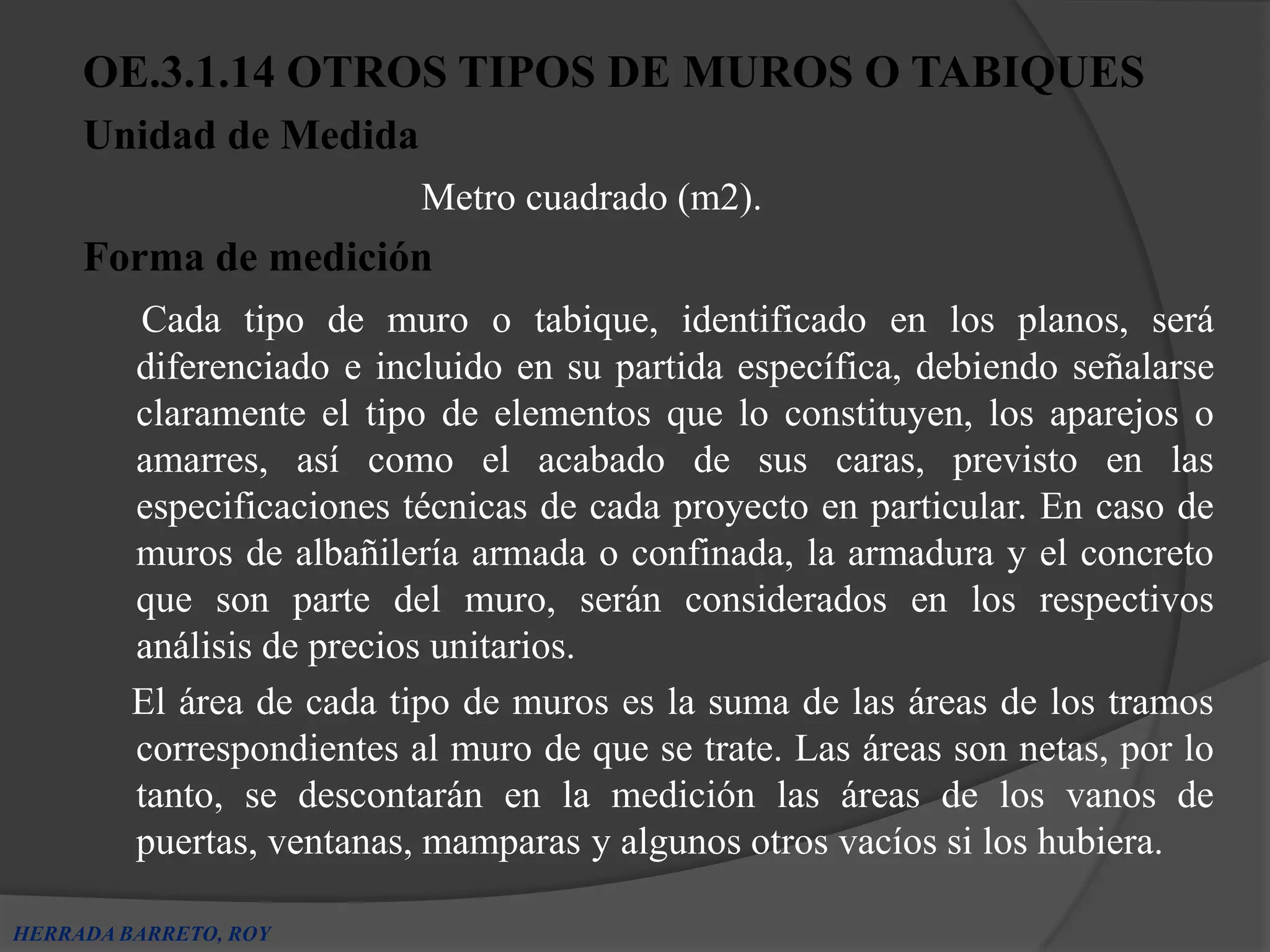

10. OE.3.1.14 OTROS TIPOS DE MUROS O TABIQUES
Unidad de Medida
Metro cuadrado (m2).
Forma de medición
Cada tipo de muro o tabique, identificado en los planos, será
diferenciado e incluido en su partida específica, debiendo señalarse
claramente el tipo de elementos que lo constituyen, los aparejos o
amarres, así como el acabado de sus caras, previsto en las
especificaciones técnicas de cada proyecto en particular. En caso de
muros de albañilería armada o confinada, la armadura y el concreto
que son parte del muro, serán considerados en los respectivos
análisis de precios unitarios.
El área de cada tipo de muros es la suma de las áreas de los tramos
correspondientes al muro de que se trate. Las áreas son netas, por lo
tanto, se descontarán en la medición las áreas de los vanos de
puertas, ventanas, mamparas y algunos otros vacíos si los hubiera.
HERRADA BARRETO, ROY

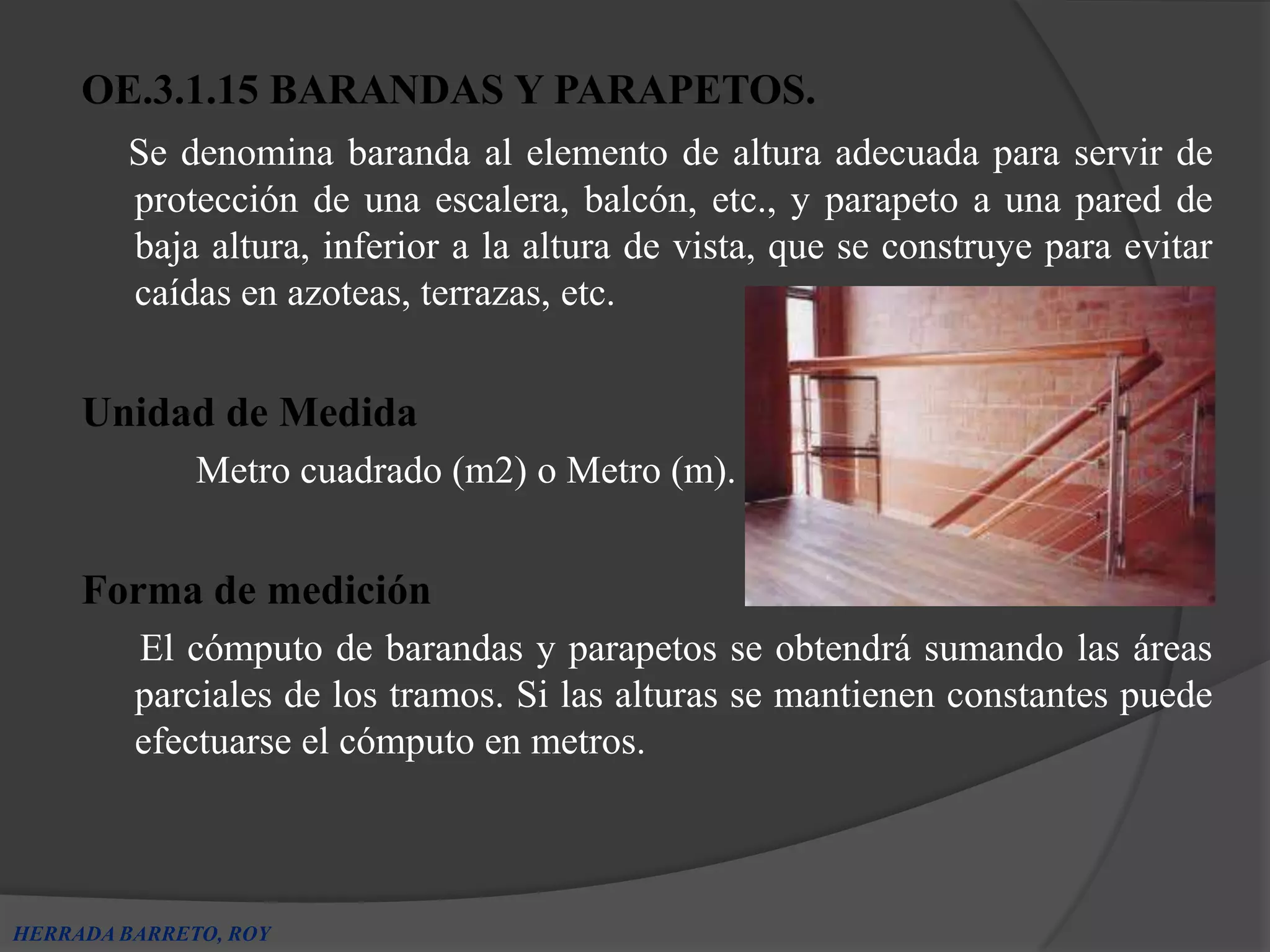

11. OE.3.1.15 BARANDAS Y PARAPETOS.
Se denomina baranda al elemento de altura adecuada para servir de
protección de una escalera, balcón, etc., y parapeto a una pared de
baja altura, inferior a la altura de vista, que se construye para evitar
caídas en azoteas, terrazas, etc.
Unidad de Medida
Metro cuadrado (m2) o Metro (m).
Forma de medición
El cómputo de barandas y parapetos se obtendrá sumando las áreas
parciales de los tramos. Si las alturas se mantienen constantes puede
efectuarse el cómputo en metros.
HERRADA BARRETO, ROY

12. OE.3.1.16 ARCOS.
Esta partida comprende a los arcos destinados a salvar un vano que
por su pequeña luz se construye con ladrillo.
Para la ejecución de estos elementos es necesario el empleo de
“cerchas”.
Unidad de Medida
Unidad (Und.).
Forma de medición
Se contarán los arcos de longitud y características iguales
considerándose en partidas separadas los arcos de dimensiones
diferentes.
HERRADA BARRETO, ROY

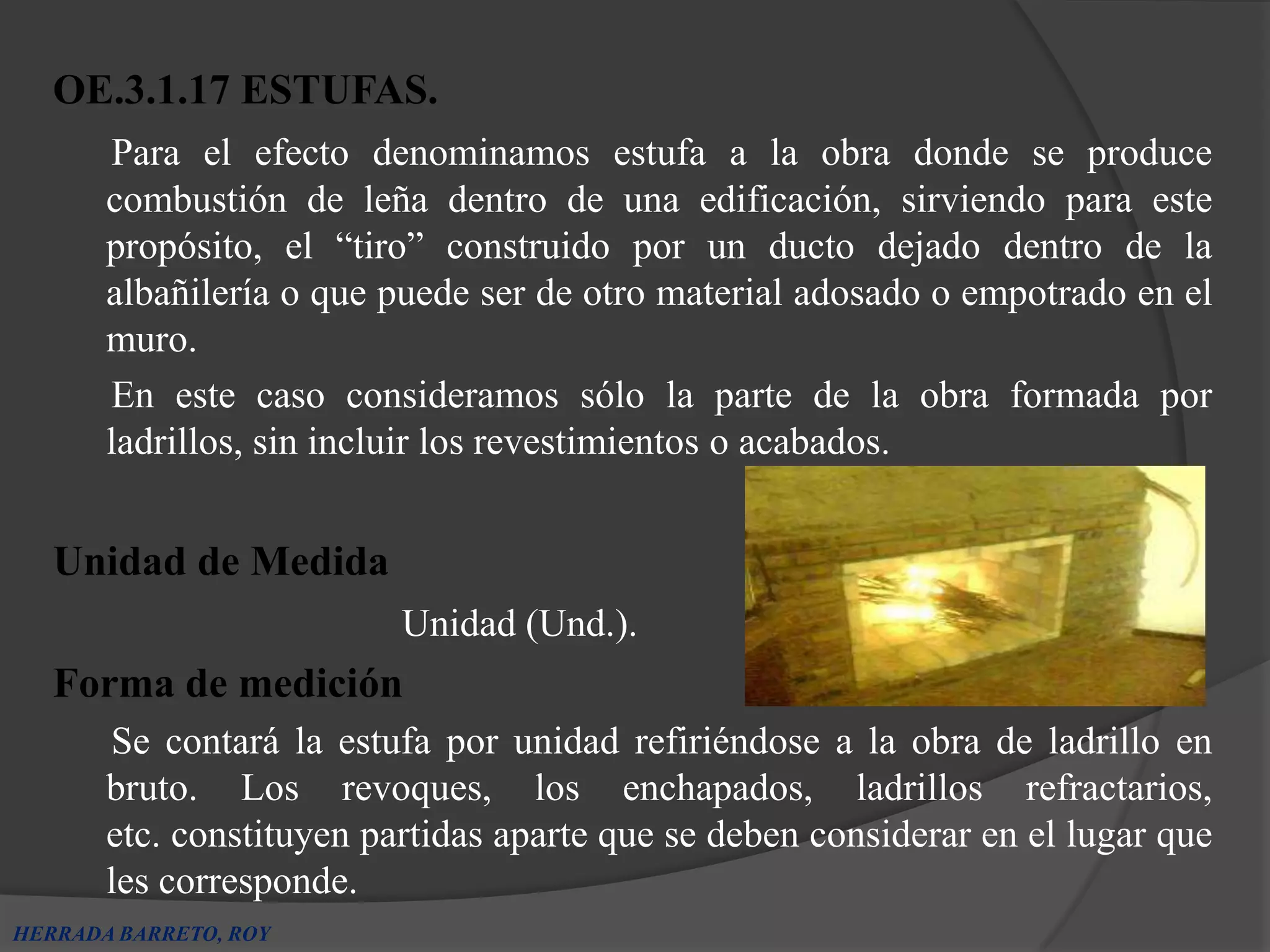

13. OE.3.1.17 ESTUFAS.
Para el efecto denominamos estufa a la obra donde se produce
combustión de leña dentro de una edificación, sirviendo para este
propósito, el “tiro” construido por un ducto dejado dentro de la
albañilería o que puede ser de otro material adosado o empotrado en el
muro.
En este caso consideramos sólo la parte de la obra formada por
ladrillos, sin incluir los revestimientos o acabados.
Unidad de Medida
Unidad (Und.).
Forma de medición
Se contará la estufa por unidad refiriéndose a la obra de ladrillo en
bruto. Los revoques, los enchapados, ladrillos refractarios,
etc. constituyen partidas aparte que se deben considerar en el lugar que
les corresponde.
HERRADA BARRETO, ROY

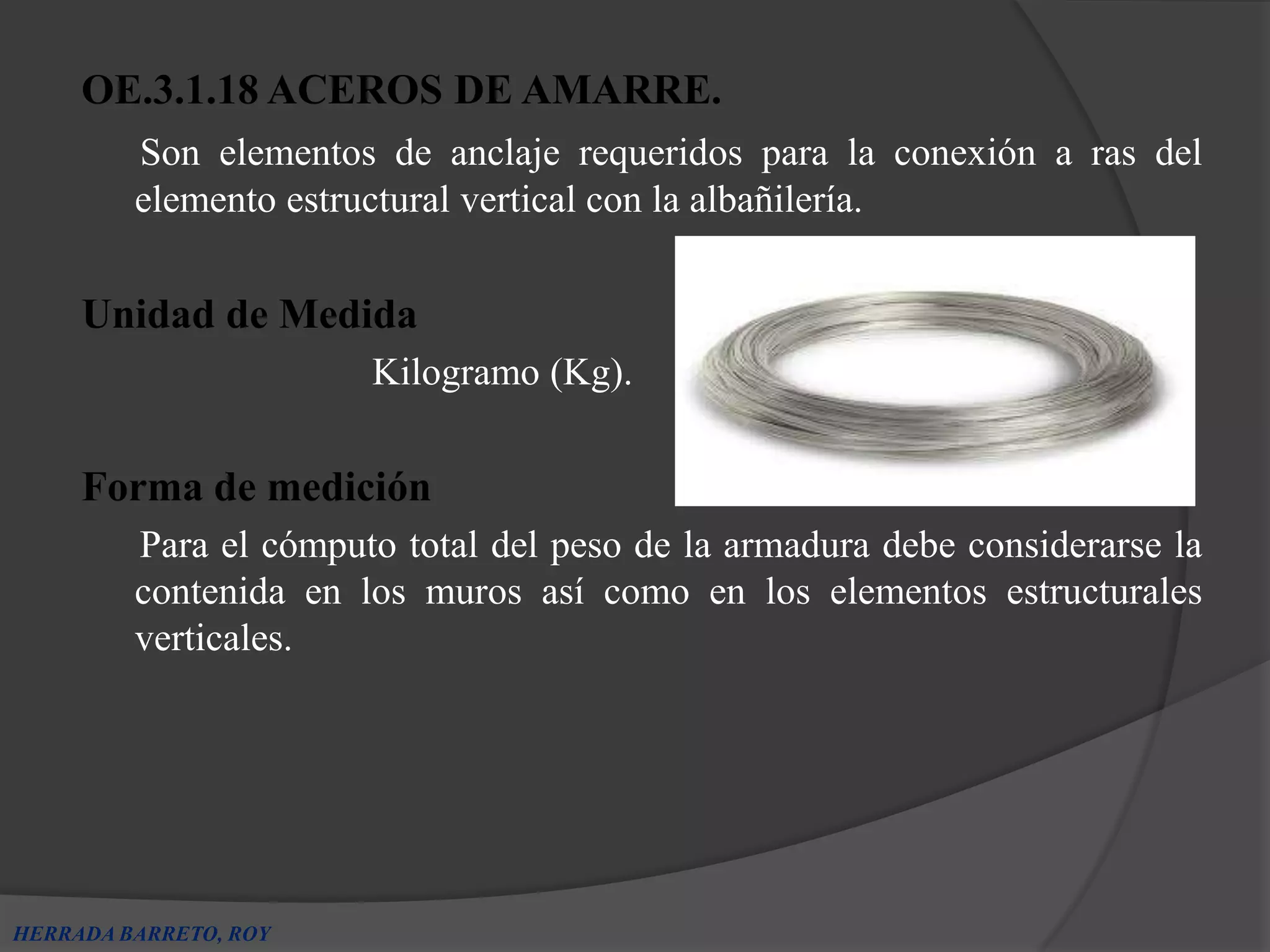

14. OE.3.1.18 ACEROS DE AMARRE.
Son elementos de anclaje requeridos para la conexión a ras del
elemento estructural vertical con la albañilería.
Unidad de Medida
Kilogramo (Kg).
Forma de medición
Para el cómputo total del peso de la armadura debe considerarse la
contenida en los muros así como en los elementos estructurales
verticales.
HERRADA BARRETO, ROY

15. GRACIAS
