El documento describe los pasos para calcular la fuerza sísmica de un edificio en un programa de ingeniería estructural. Primero, se define una combinación de cargas que considera el peso del edificio más un porcentaje de carga viva. Luego, después de definir los nudos, se presiona el botón de carga sísmica para indicar la combinación de cargas que el programa usará para calcular el peso del edificio. Finalmente, el programa calcula los pesos en cada piso y define el centro de masas y excentricidades, generando las cargas sísm

1. CALCULO DE LA FUERZA
SÍSMICA

2. CÁLCULO DEL PESO DEL EDIFICIO POR
TECHO

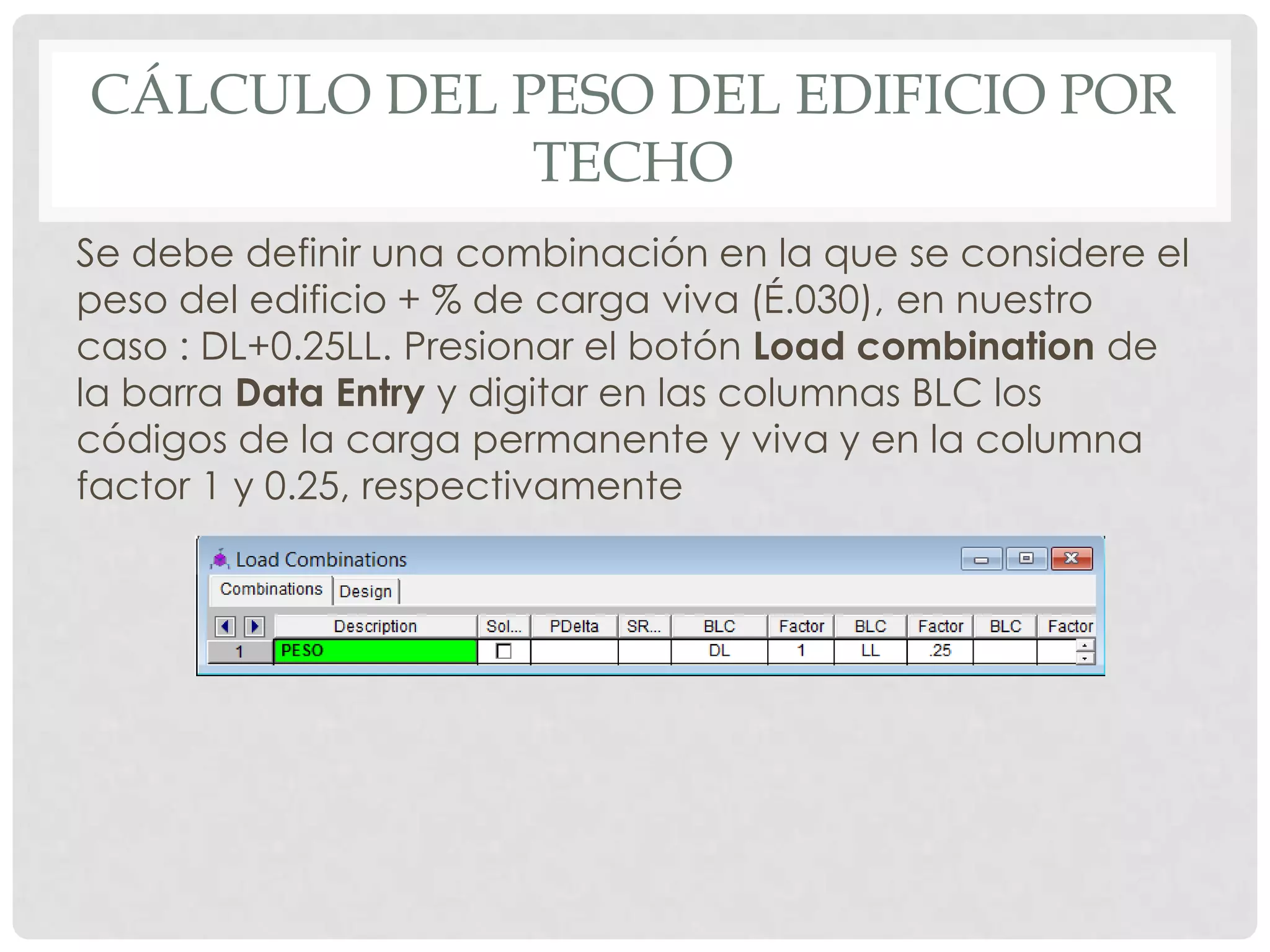

Se debe definir una combinación en la que se considere el
peso del edificio + % de carga viva (É.030), en nuestro
caso : DL+0.25LL. Presionar el botón Load combination de
la barra Data Entry y digitar en las columnas BLC los
códigos de la carga permanente y viva y en la columna
factor 1 y 0.25, respectivamente

3. CÁLCULO DEL PESO DEL EDIFICIO POR
TECHO
Después de haber definido los nudos maestros (Barra de entrada de
datos) presionar los botones insert y luego sismic load, menú
principal.

4. CÁLCULO DEL PESO DEL EDIFICIO POR
TECHO
En la ventada que se
desplego
se
debe
indicar, en el recuadro
Seismic
Weight
LC,
la
combinación de carga que
se el programa debe usar
para calcular el peso del
edificio, en nuestro caso la
combinación peso, luego
presionar el botón Calcs
Loads e inmediatamente el
programa
calculara
los
pesos en cada piso según el
criterio
de
alturas
tributarias, además de ellos
define el centro de masas y
las
excentricidades
accidentales
en
cada
dirección,
finalmente
presionar el botón Add

5. CÁLCULO DEL PESO DEL EDIFICIO POR
TECHO
Las cargas sísmicas generas
por el programa no se
pueden editar, por lo que es
necesario copiarlas a otros
estados básicos de carga
para luego efectuar las
ediciones correspondientes.
Nota las fuerzas sísmicas se
calculan
de
manera
ascendente desde el ultimo
techo al primer techo
