Este documento presenta el plan de trabajo para el proyecto de remodelación de la fachada del local Sodimac en Javier Prado, el cual consta de dos fases y varias actividades como obras provisionales, desmontaje de la fachada existente, obra civil y eléctrica. El cronograma estima que las obras tomarán 24 días para completarse.

1. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
PLAN DE TRABAJO
PROYECTO REMODELACIÓN DE FACHADA SODIMAC
JAVIER PRADO
ELABORADO POR: APROBADO POR:
RESIDENTE DE OBRA SUPERVISIÓN DE OBRA

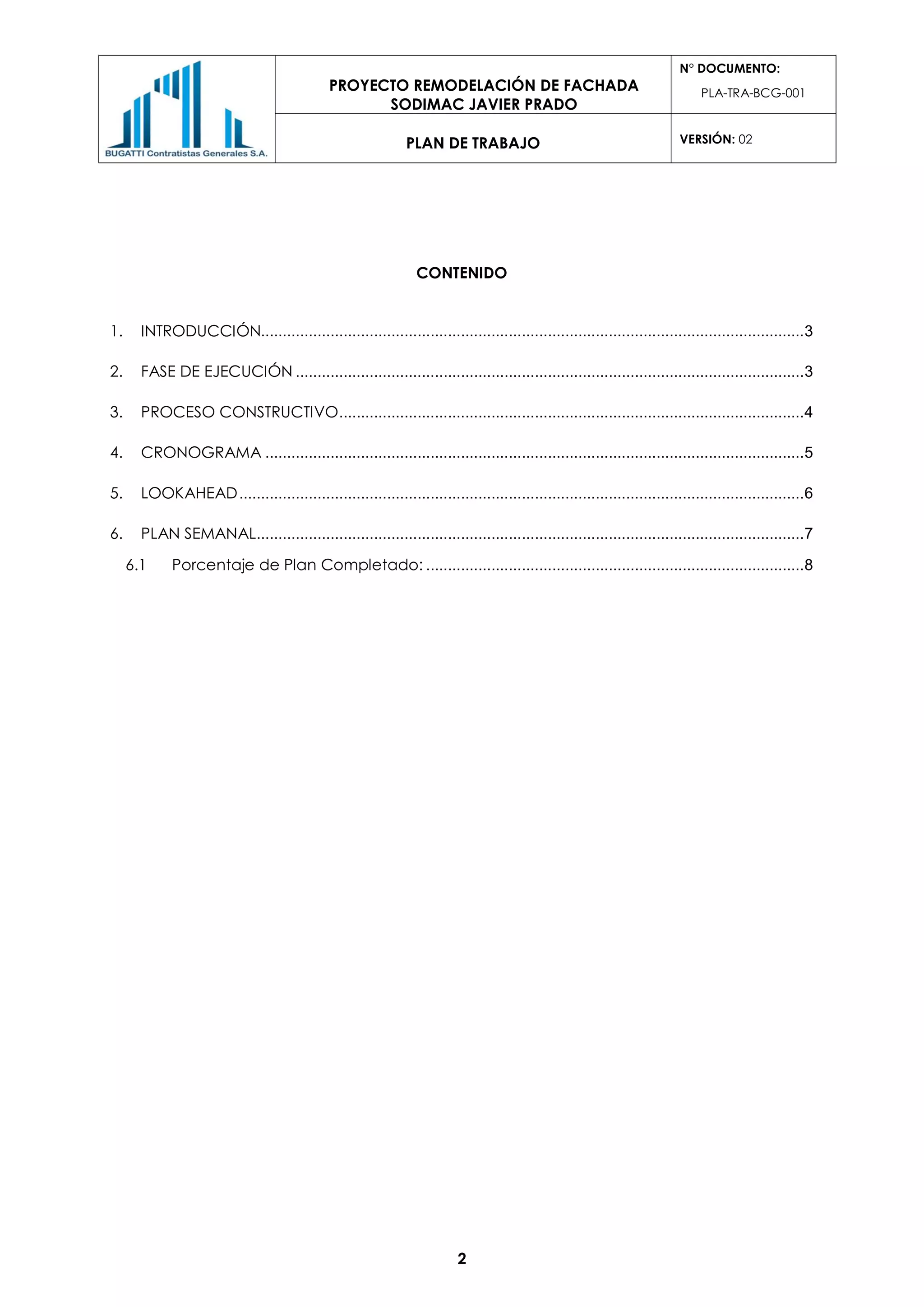

2. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
2
CONTENIDO
1. INTRODUCCIÓN.............................................................................................................................3
2. FASE DE EJECUCIÓN .....................................................................................................................3
3. PROCESO CONSTRUCTIVO...........................................................................................................4
4. CRONOGRAMA ............................................................................................................................5
5. LOOKAHEAD..................................................................................................................................6
6. PLAN SEMANAL..............................................................................................................................7
6.1 Porcentaje de Plan Completado: .......................................................................................8

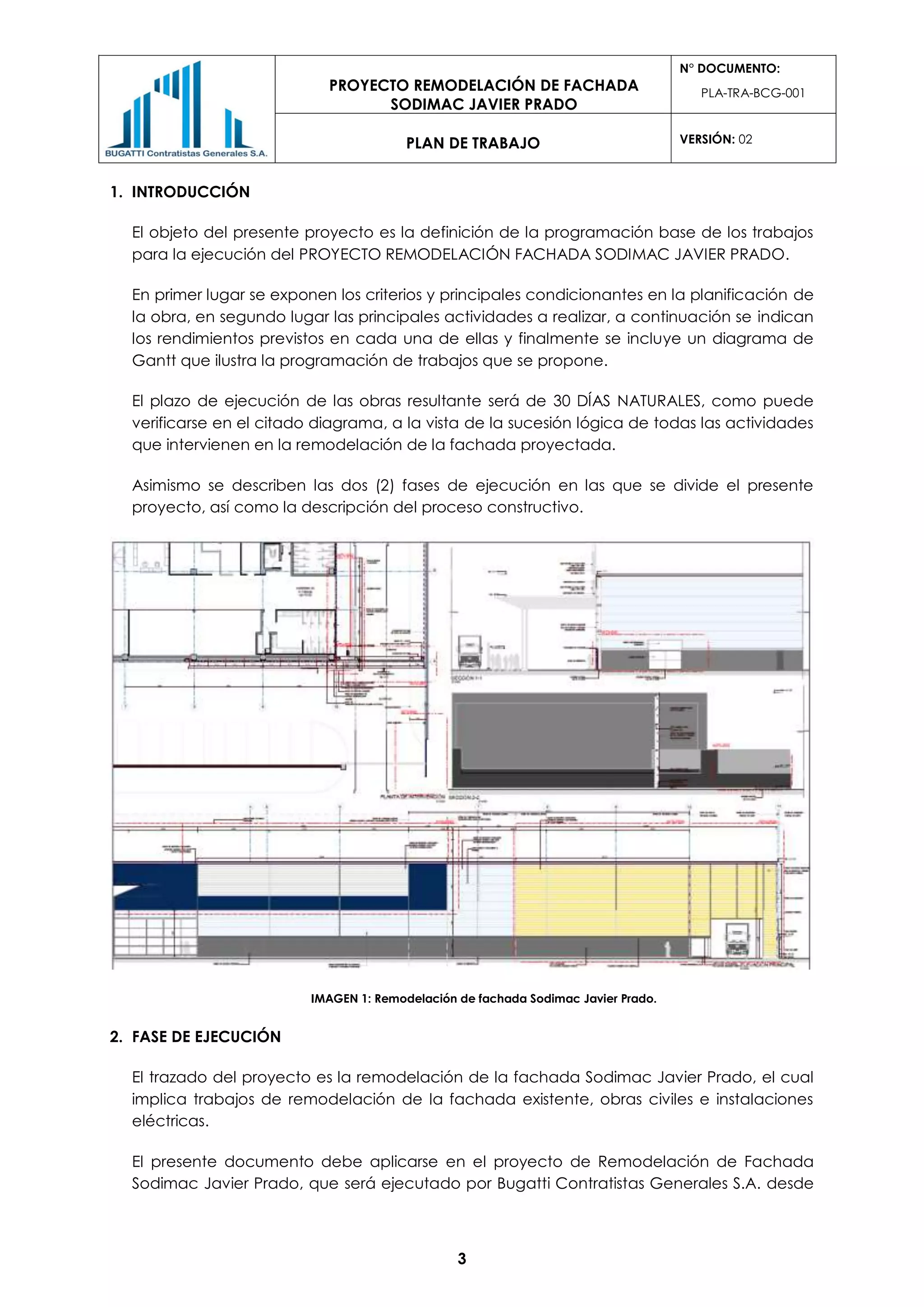

3. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
3
1. INTRODUCCIÓN
El objeto del presente proyecto es la definición de la programación base de los trabajos
para la ejecución del PROYECTO REMODELACIÓN FACHADA SODIMAC JAVIER PRADO.
En primer lugar se exponen los criterios y principales condicionantes en la planificación de
la obra, en segundo lugar las principales actividades a realizar, a continuación se indican
los rendimientos previstos en cada una de ellas y finalmente se incluye un diagrama de
Gantt que ilustra la programación de trabajos que se propone.
El plazo de ejecución de las obras resultante será de 30 DÍAS NATURALES, como puede
verificarse en el citado diagrama, a la vista de la sucesión lógica de todas las actividades
que intervienen en la remodelación de la fachada proyectada.
Asimismo se describen las dos (2) fases de ejecución en las que se divide el presente
proyecto, así como la descripción del proceso constructivo.
IMAGEN 1: Remodelación de fachada Sodimac Javier Prado.
2. FASE DE EJECUCIÓN
El trazado del proyecto es la remodelación de la fachada Sodimac Javier Prado, el cual
implica trabajos de remodelación de la fachada existente, obras civiles e instalaciones
eléctricas.
El presente documento debe aplicarse en el proyecto de Remodelación de Fachada
Sodimac Javier Prado, que será ejecutado por Bugatti Contratistas Generales S.A. desde

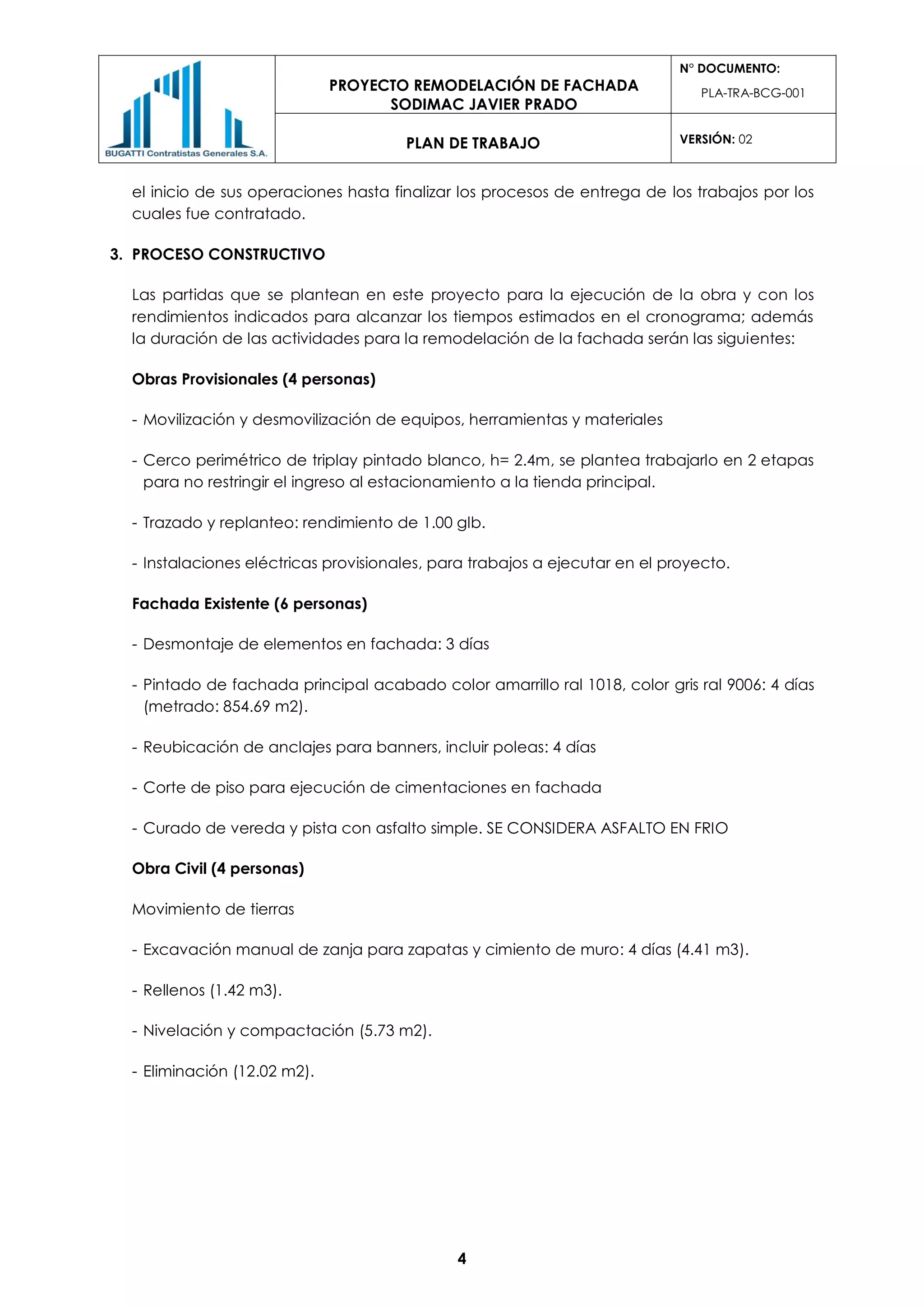

4. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
4
el inicio de sus operaciones hasta finalizar los procesos de entrega de los trabajos por los
cuales fue contratado.
3. PROCESO CONSTRUCTIVO
Las partidas que se plantean en este proyecto para la ejecución de la obra y con los
rendimientos indicados para alcanzar los tiempos estimados en el cronograma; además
la duración de las actividades para la remodelación de la fachada serán las siguientes:
Obras Provisionales (4 personas)
- Movilización y desmovilización de equipos, herramientas y materiales
- Cerco perimétrico de triplay pintado blanco, h= 2.4m, se plantea trabajarlo en 2 etapas
para no restringir el ingreso al estacionamiento a la tienda principal.
- Trazado y replanteo: rendimiento de 1.00 glb.
- Instalaciones eléctricas provisionales, para trabajos a ejecutar en el proyecto.
Fachada Existente (6 personas)
- Desmontaje de elementos en fachada: 3 días
- Pintado de fachada principal acabado color amarrillo ral 1018, color gris ral 9006: 4 días
(metrado: 854.69 m2).
- Reubicación de anclajes para banners, incluir poleas: 4 días
- Corte de piso para ejecución de cimentaciones en fachada
- Curado de vereda y pista con asfalto simple. SE CONSIDERA ASFALTO EN FRIO
Obra Civil (4 personas)
Movimiento de tierras
- Excavación manual de zanja para zapatas y cimiento de muro: 4 días (4.41 m3).
- Rellenos (1.42 m3).
- Nivelación y compactación (5.73 m2).
- Eliminación (12.02 m2).

5. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
5

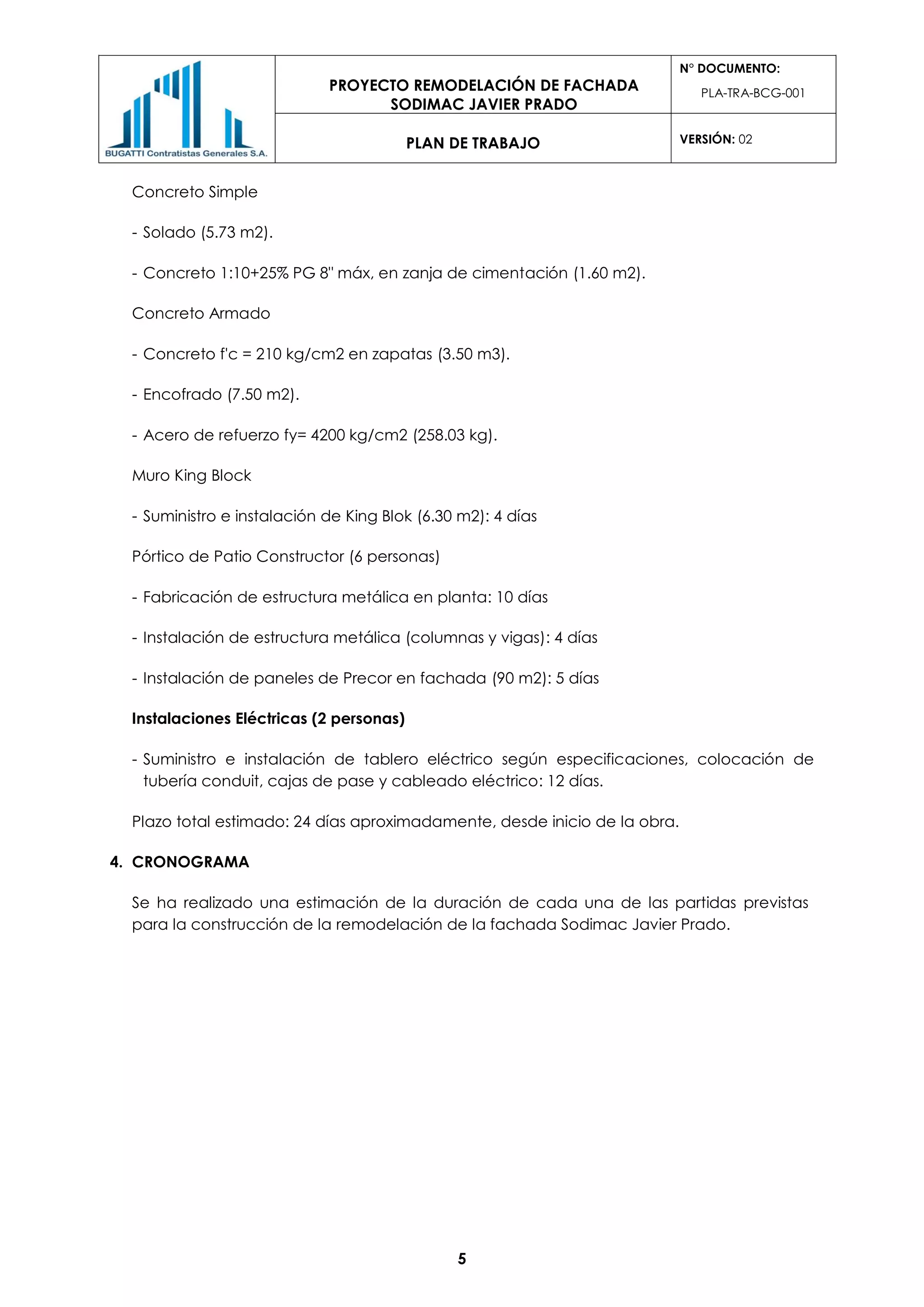

Concreto Simple
- Solado (5.73 m2).
- Concreto 1:10+25% PG 8" máx, en zanja de cimentación (1.60 m2).
Concreto Armado
- Concreto f'c = 210 kg/cm2 en zapatas (3.50 m3).
- Encofrado (7.50 m2).
- Acero de refuerzo fy= 4200 kg/cm2 (258.03 kg).
Muro King Block
- Suministro e instalación de King Blok (6.30 m2): 4 días
Pórtico de Patio Constructor (6 personas)
- Fabricación de estructura metálica en planta: 10 días
- Instalación de estructura metálica (columnas y vigas): 4 días
- Instalación de paneles de Precor en fachada (90 m2): 5 días
Instalaciones Eléctricas (2 personas)
- Suministro e instalación de tablero eléctrico según especificaciones, colocación de
tubería conduit, cajas de pase y cableado eléctrico: 12 días.
Plazo total estimado: 24 días aproximadamente, desde inicio de la obra.
4. CRONOGRAMA
Se ha realizado una estimación de la duración de cada una de las partidas previstas
para la construcción de la remodelación de la fachada Sodimac Javier Prado.

6. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
6
Imagen 2: Cronograma Gantt.
Con estas duraciones se ha planificado las partidas a ejecutar de la Remodelación de la
Fachada Sodimac Javier Prado con una duración de 24 días tal y como se indica en el
diagrama de barras adjunto.
5. LOOKAHEAD
En esta parte se indicara el tren de actividades a cumplir ya establecido y el cual se debe
cumplir al 100% lo programado.

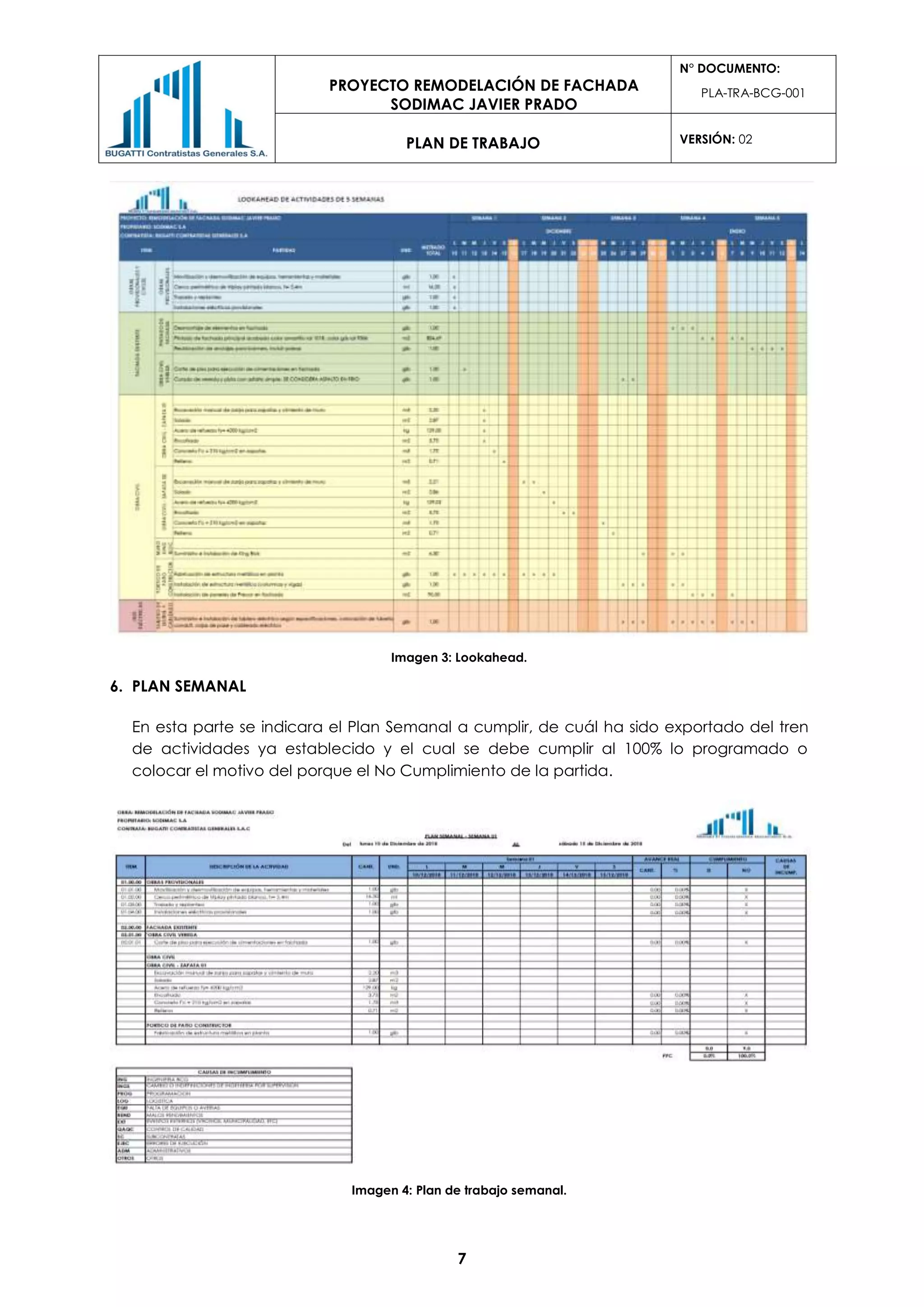

7. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
7
Imagen 3: Lookahead.
6. PLAN SEMANAL
En esta parte se indicara el Plan Semanal a cumplir, de cuál ha sido exportado del tren
de actividades ya establecido y el cual se debe cumplir al 100% lo programado o
colocar el motivo del porque el No Cumplimiento de la partida.
Imagen 4: Plan de trabajo semanal.

8. PROYECTO REMODELACIÓN DE FACHADA
SODIMAC JAVIER PRADO
N° DOCUMENTO:
PLA-TRA-BCG-001
PLAN DE TRABAJO VERSIÓN: 02
8
6.1 Porcentaje de Plan Completado:
Este Pareto es para llevar el control de porcentaje del plan semanal que se va
completando y que se debería cumplir al 100%.
Imagen 5: Pareto de Porcentaje de Plan Completado.
