Este documento presenta el proyecto de tesis para optar el título de Ingeniero Civil titulado "Diseño de Ingeniería a Nivel Definitivo de la Ampliación y Remodelación del Local Institucional de la Gran Logia de los Masones del Perú – Trujillo". El proyecto consiste en estudiar el estado actual de la edificación, reforzar la estructura si es necesario, y diseñar las ampliaciones y remodelaciones requeridas para cumplir con los nuevos usos, incluyendo planos y presupuestos.

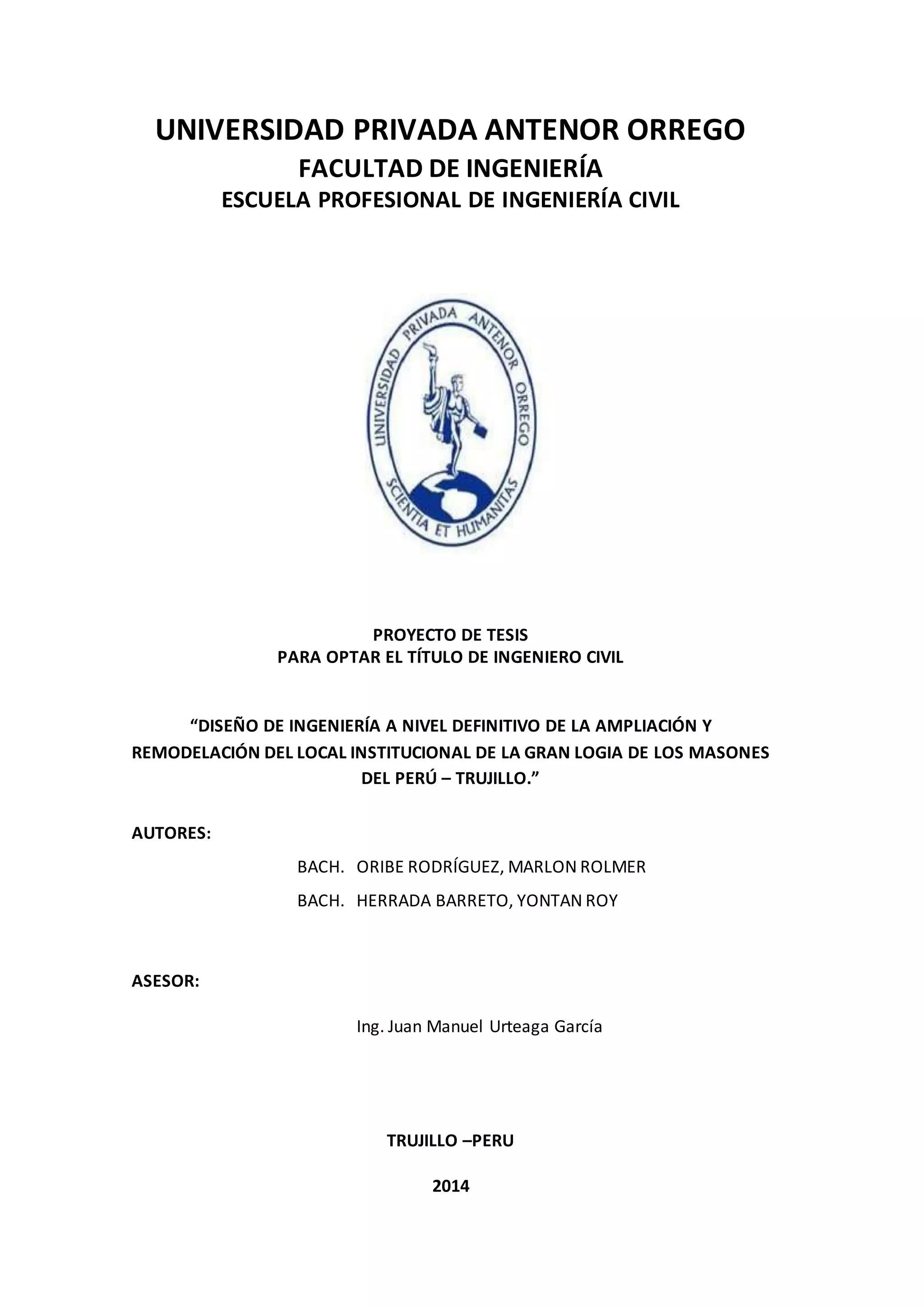

1. UNIVERSIDAD PRIVADA ANTENOR ORREGO
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
PROYECTO DE TESIS
PARA OPTAR EL TÍTULO DE INGENIERO CIVIL
“DISEÑO DE INGENIERÍA A NIVEL DEFINITIVO DE LA AMPLIACIÓN Y
REMODELACIÓN DEL LOCAL INSTITUCIONAL DE LA GRAN LOGIA DE LOS MASONES
DEL PERÚ – TRUJILLO.”
AUTORES:
BACH. ORIBE RODRÍGUEZ, MARLON ROLMER
BACH. HERRADA BARRETO, YONTAN ROY
ASESOR:
Ing. Juan Manuel Urteaga García
TRUJILLO –PERU
2014

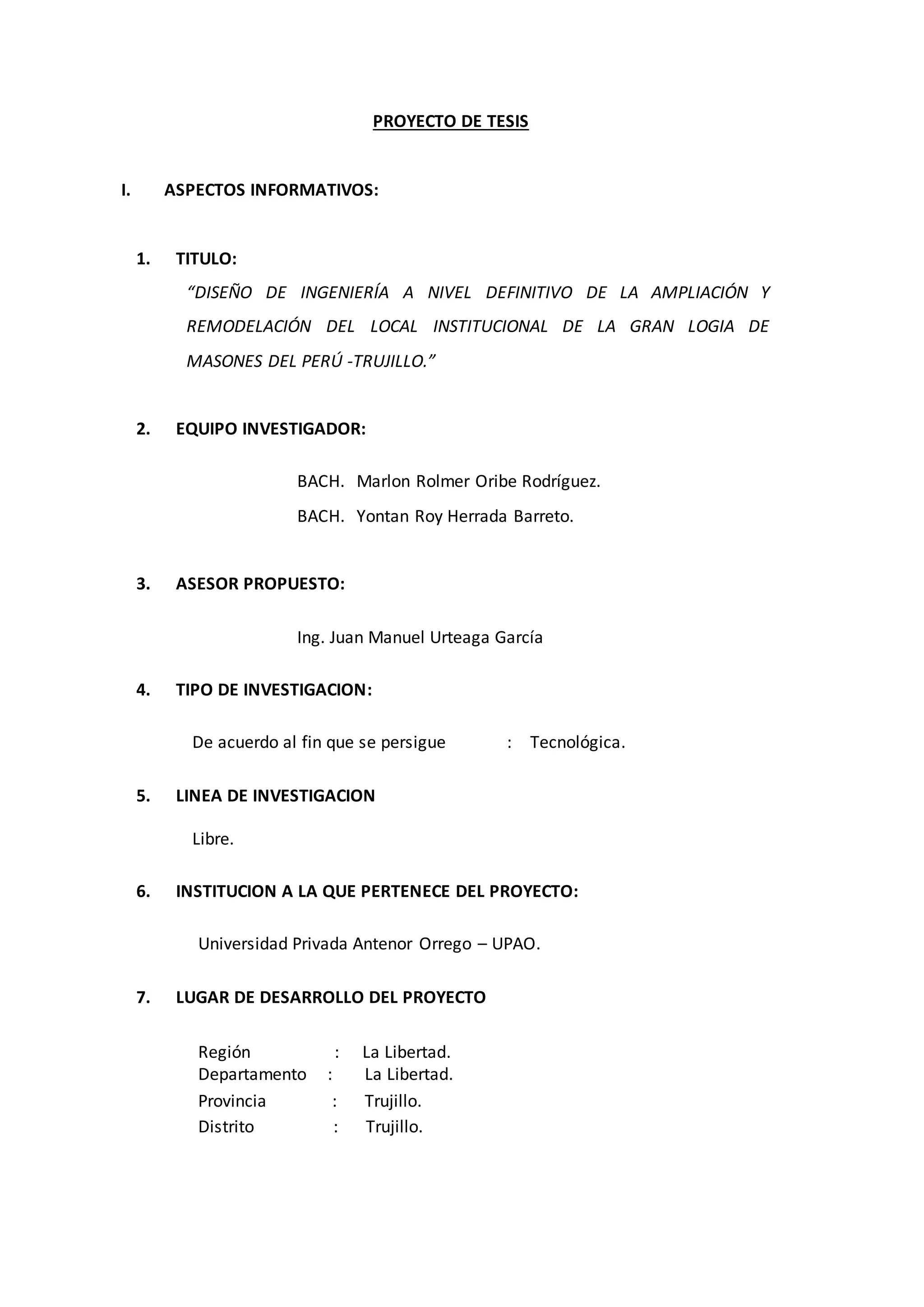

2. PROYECTO DE TESIS
I. ASPECTOS INFORMATIVOS:
1. TITULO:
“DISEÑO DE INGENIERÍA A NIVEL DEFINITIVO DE LA AMPLIACIÓN Y
REMODELACIÓN DEL LOCAL INSTITUCIONAL DE LA GRAN LOGIA DE
MASONES DEL PERÚ -TRUJILLO.”
2. EQUIPO INVESTIGADOR:
BACH. Marlon Rolmer Oribe Rodríguez.
BACH. Yontan Roy Herrada Barreto.
3. ASESOR PROPUESTO:
Ing. Juan Manuel Urteaga García
4. TIPO DE INVESTIGACION:
De acuerdo al fin que se persigue : Tecnológica.
5. LINEA DE INVESTIGACION
Libre.
6. INSTITUCION A LA QUE PERTENECE DEL PROYECTO:
Universidad Privada Antenor Orrego – UPAO.
7. LUGAR DE DESARROLLO DEL PROYECTO
Región : La Libertad.
Departamento : La Libertad.
Provincia : Trujillo.
Distrito : Trujillo.

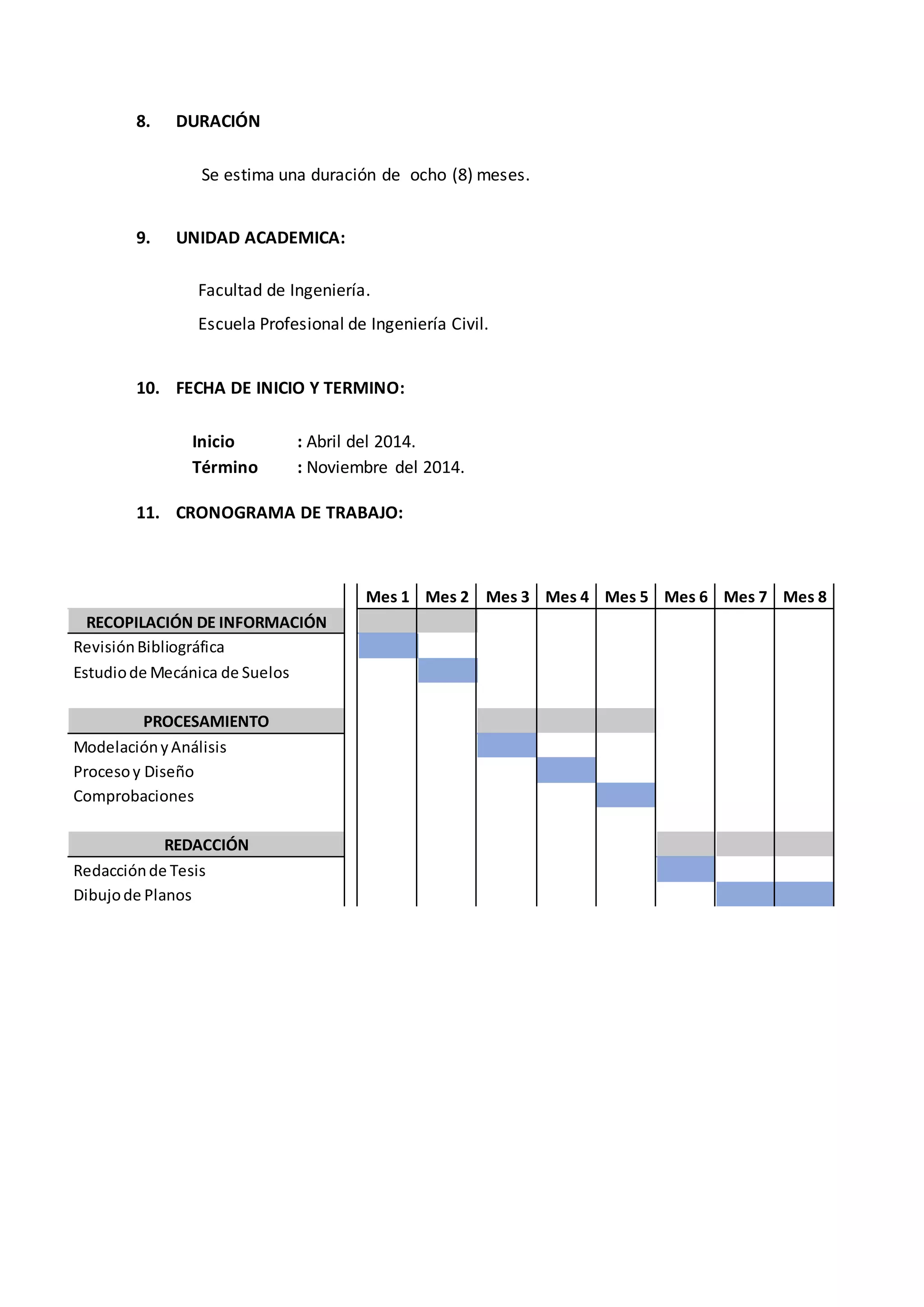

3. 8. DURACIÓN
Se estima una duración de ocho (8) meses.
9. UNIDAD ACADEMICA:
Facultad de Ingeniería.
Escuela Profesional de Ingeniería Civil.
10. FECHA DE INICIO Y TERMINO:
Inicio : Abril del 2014.
Término : Noviembre del 2014.
11. CRONOGRAMA DE TRABAJO:
Mes 1 Mes 2 Mes 3 Mes 4 Mes 5 Mes 6 Mes 7 Mes 8
RECOPILACIÓN DE INFORMACIÓN
RevisiónBibliográfica
Estudiode Mecánica de Suelos
PROCESAMIENTO
ModelaciónyAnálisis
Procesoy Diseño
Comprobaciones
REDACCIÓN
Redacciónde Tesis
Dibujode Planos

4. 12. RECURSOS Y FACILIDADES DISPONIBLES:
A. Personal
 02 Bachiller.
 01 Asesor
B. Bienes
Bienes de Consumo
 Materiales Bibliográficos.
 Materiales de Escritorio.
 Materiales de Computo.
C. Servicios
 Asesorías
 Impresión
 Empastados
13. PRESUPUESTO
De acuerdo al clasificador de gastos vigente:
TIPO DE GASTO DENOMINACIONES MONTO
05.01.00. BIENES
Material Bibliográfico S/. 400.00
Material de Oficina y Escritorio
Material de Gabinete
Otros
05.02.00. SERVICIOS S/. 1,200.00
Material de Impresión y Empaste
Servicios Personales
Servicios no Personales
TOTAL S/. 1,600.00
14. FINANCIAMIENTO:
El financiamiento para la concretización de la tesis será cubierto por
recursos propios de los tesistas.

5. II. DISEÑO DE LA INVESTIGACIÓN
2.1 REALIDAD PROBLEMÁTICA
La Logia de Masones del Perú – Trujillo adquirió en el año 2004 el solar ubicado
en la Calle Zepita N° 368. Consistente de trescientos ochenta y cinco metros
cuadrados (385 m²) de área de terreno, en la que estaba construida una
edificación de albañilería no reforzada de dos niveles, destinada a vivienda, con
un área techada de trescientos diecisiete metros cuadrados (317 m²) y una
antigüedad de 40 años. Las losas son aligeradas (con refuerzo de rieles de
ferrocarril) y sus viguetas están reforzadas con acero liso. Los pisos están
acabados en parquet y loseta vinílica, materiales que se mantienen hasta la
actualidad en buen estado.
En el año 2006, en la parte posterior de la edificación, construyeron un módulo
de tres niveles en sistema aporticado de concreto armado y muros divisorios de
albañilería confinada, con un área techada de 377 m2. En el año 2008,
adyacente a éste, se construyó un módulo de dos niveles en sistema de
albañilería confinada, con un área techada de 40 m2.
Los propietarios tienen la necesidad de remodelar y ampliar sus instalaciones
en forma integral, porque el número de asociados se ha incrementado, además
su liturgia exige que delante de cada templo vaya una antesala a la que se
acceda mediante una escalera (con doble curva en planta e iniciar con tres
escalones, seguidos de un descanso y proseguir con los demás escalones
regulares). También como gran parte de los integrantes de esta institución son
personas de edad, es necesario que cuenten con un ascensor para poder
acceder a los pisos superiores. Por último, adicionarán un pórtico de entrada de
estilo neoclásico. Todas estas remodelaciones están propuestas para que se
hagan en la edificación antigua con la ampliación de un nivel (158.5 m2 de área
techada).
Es evidente que para poder ejecutar la ampliación y remodelación, es necesario
hacer un estudio estructural del estado actual, con la finalidad de determinar el
tipo de reforzamiento que se aplicará en el módulo antiguo, ya que el sistema
constructivo que se empleó en ese tiempo no satisface lo establecido en las
normas técnicas vigentes.
2.2 JUSTIFICACION DEL PROYECTO
La ampliación, remodelación de la edificación exige el análisis de vulnerabilidad
estructural frente a las cargas que se estime estará expuesta durante el periodo
de vida útil que también se determinará dentro del proceso de la tesis, a partir
de lo cual se sustente y se proponga el refuerzo técnicamente eficiente.

6. 2.3 ENUNCIADO DEL PROBLEMA
¿Cómo será el resultado del proyecto de ingeniería a nivel definitivo del diseño
de la ampliación y remodelación del Local Institucional de la Gran Logia de los
Masones del Perú – Trujillo, en el año 2014?
2.4 HIPOTESIS
Dado el tipo de tesis la hipótesis será el resultado del desarrollo de ésta.
2.5 OBJETIVOS
2.5.1. Objetivo General
Desarrollar el proyecto de ingeniería a nivel definitivo del diseño de la
ampliación y remodelación del Local Institucional de la Gran Logia de
los Masones del Perú - Trujillo.
2.5.2. Objetivos Específicos
o Realizar el levantamiento topográfico del estado actual de la
edificación para contar con los planos de distribución arquitectónica.
o Determinar las dimensiones de los elementos estructurales para
realizar el plano de estructuras en la edificación a reforzar.
o Determinar las propiedades físicas-mecánicas de la albañilería y losas
de la edificación a reforzar, mediante los ensayos pertinentes.
o Estudiar el estado de la cimentación mediante calicatas que permitan
apreciar el tamaño de las cimentaciones y realizar el EMS
correspondiente.
o Efectuar la modelación estructural del edificio antiguo para
determinar el comportamiento de la estructura frente a las acciones
sísmicas, previstas en la norma sismorresistente NTE E-030,
actualmente vigente.
o Plantear un reforzamiento de la estructura y verificarlo con la ayuda
de un modelo estructural.

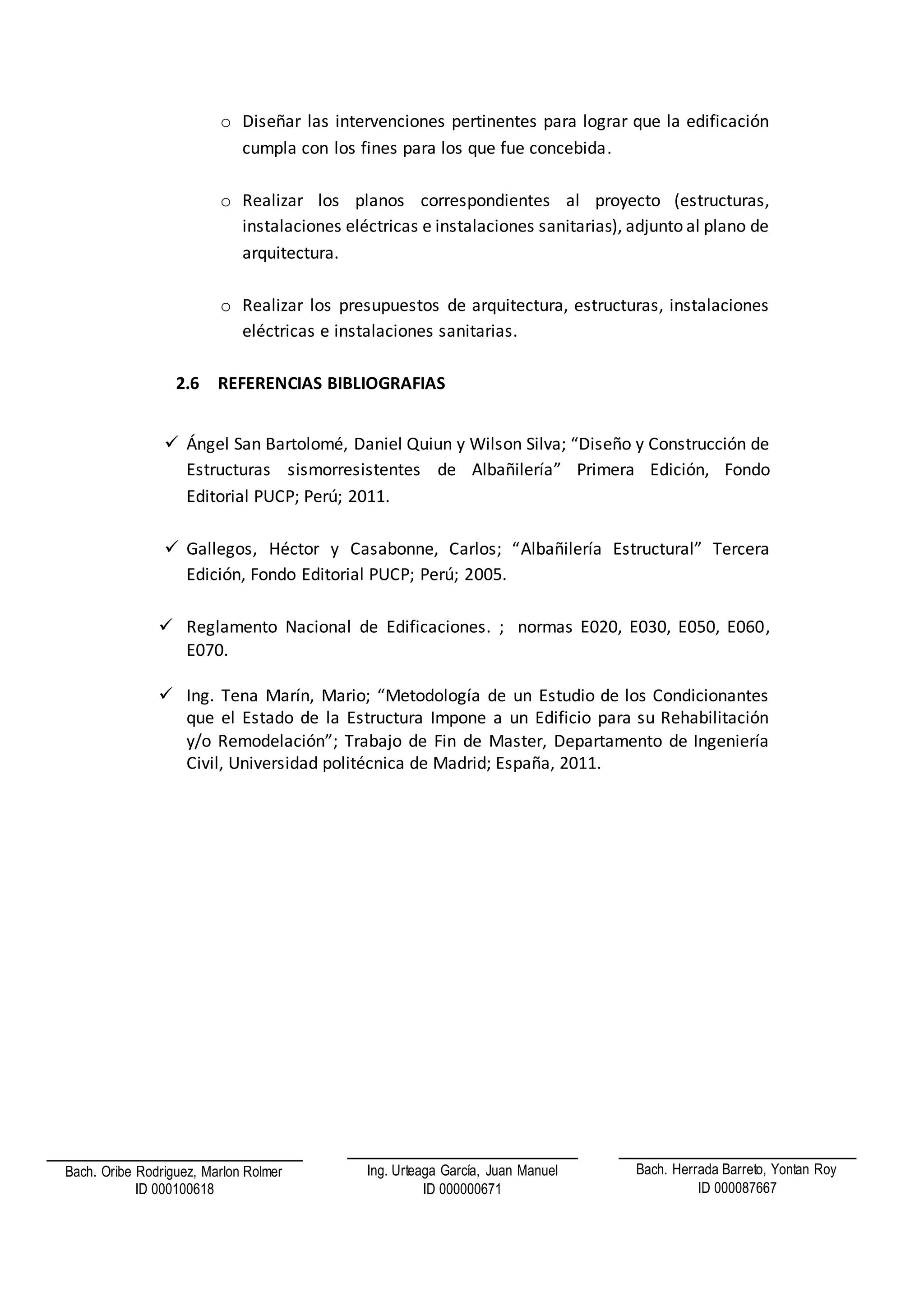

7. o Diseñar las intervenciones pertinentes para lograr que la edificación
cumpla con los fines para los que fue concebida.
o Realizar los planos correspondientes al proyecto (estructuras,
instalaciones eléctricas e instalaciones sanitarias), adjunto al plano de
arquitectura.
o Realizar los presupuestos de arquitectura, estructuras, instalaciones
eléctricas e instalaciones sanitarias.
2.6 REFERENCIAS BIBLIOGRAFIAS
 Ángel San Bartolomé, Daniel Quiun y Wilson Silva; “Diseño y Construcción de
Estructuras sismorresistentes de Albañilería” Primera Edición, Fondo
Editorial PUCP; Perú; 2011.
 Gallegos, Héctor y Casabonne, Carlos; “Albañilería Estructural” Tercera
Edición, Fondo Editorial PUCP; Perú; 2005.
 Reglamento Nacional de Edificaciones. ; normas E020, E030, E050, E060,
E070.
 Ing. Tena Marín, Mario; “Metodología de un Estudio de los Condicionantes
que el Estado de la Estructura Impone a un Edificio para su Rehabilitación
y/o Remodelación”; Trabajo de Fin de Master, Departamento de Ingeniería
Civil, Universidad politécnica de Madrid; España, 2011.
Bach. Oribe Rodriguez, Marlon Rolmer
ID 000100618
Bach. Herrada Barreto, Yontan Roy
ID 000087667
Ing. Urteaga García, Juan Manuel
ID 000000671
