El documento describe el modelo OSI de 7 capas para redes de computadoras. La capa física se encarga de la transmisión de bits a través del medio físico. La capa de enlace se ocupa de la entrega de tramas entre dispositivos directamente conectados. La capa de red gestiona el direccionamiento, encaminamiento y entrega de paquetes a través de múltiples dispositivos de red.

1. Comprende siete capas o niveles:
Capa física o
nivel físico (Bits)
Capa de
aplicación
(APDU)
Capa de enlace de
datos o nivel de
enlace de datos
(trama)
Capa de
presentación
(PPDU)
Capa de red o
nivel de red
(paquete)
Capa de sesión
o nivel de sesión
(SPDU)
Capa de transporte o
nivel de transporte
(TPVU)

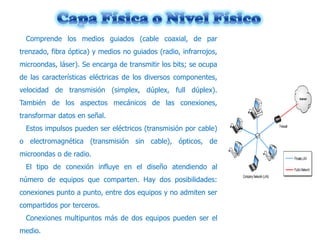

2. Comprende los medios guiados (cable coaxial, de par
trenzado, fibra óptica) y medios no guiados (radio, infrarrojos,
microondas, láser). Se encarga de transmitir los bits; se ocupa
de las características eléctricas de los diversos componentes,
velocidad de transmisión (simplex, dúplex, full dúplex).
También de los aspectos mecánicos de las conexiones,
transformar datos en señal.
Estos impulsos pueden ser eléctricos (transmisión por cable)
o electromagnética (transmisión sin cable), ópticos, de
microondas o de radio.
El tipo de conexión influye en el diseño atendiendo al
número de equipos que comparten. Hay dos posibilidades:
conexiones punto a punto, entre dos equipos y no admiten ser
compartidos por terceros.
Conexiones multipuntos más de dos equipos pueden ser el
medio.

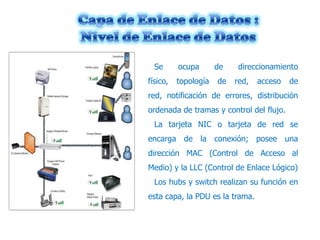

3. Se
físico,
ocupa
topología
de
de
direccionamiento
red,
acceso
de
red, notificación de errores, distribución
ordenada de tramas y control del flujo.
La tarjeta NIC o tarjeta de red se
encarga de la conexión; posee una
dirección MAC (Control de Acceso al
Medio) y la LLC (Control de Enlace Lógico)
Los hubs y switch realizan su función en
esta capa, la PDU es la trama.

4. Se encarga de hacer que los datos
al destino aun cuando ambos no
estén conectados a través de los
dispositivos encaminadores (routers)
y en ocasiones enrutadores. Los
firewalls actúan en esta capa para
descartar direcciones de máquinas.
Asimismo, esta capa de red gestiona
la congestión de red, fenómeno que
se produce por la saturación de un
modo: la PDU de la capa es el
paquete.

5. La función principal es aceptar datos
enviados por las capas superiores los divide
en pequeñas partes y luego los pasa a la
capa de red. Se proveen servicios de
conexión para la capa de sesión utilizados por
los usuarios de la red. Es una capa de
transporte de datos de la máquina de origen
al destino. La PDU de la capa 4 se llama
segmentos.

6. Establece, gestiona y finaliza conexiones entre
usuarios.
Ofrece varios servicios importantes para la
comunicación:
 Control de la sesión: quién transmite, escucha y
seguimiento de ésta.
 Control
de
la
comunicación:
dos
comunicaciones a la misma operación crítica no se
efectúen al mismo tiempo.
 Mantener puntos de verificación (check points):
se utilizan en alguna interrupción de transmisión.
Los firewalls actúan para bloquear los accesos
del computador.

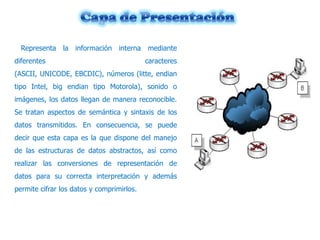

7. Representa la información interna mediante
diferentes
caracteres
(ASCII, UNICODE, EBCDIC), números (litte, endian
tipo Intel, big endian tipo Motorola), sonido o
imágenes, los datos llegan de manera reconocible.
Se tratan aspectos de semántica y sintaxis de los
datos transmitidos. En consecuencia, se puede
decir que esta capa es la que dispone del manejo
de las estructuras de datos abstractos, así como
realizar las conversiones de representación de
datos para su correcta interpretación y además
permite cifrar los datos y comprimirlos.

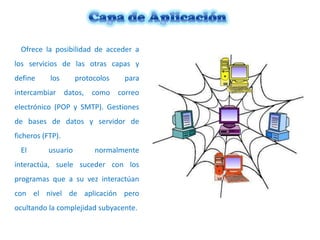

8. Ofrece la posibilidad de acceder a
los servicios de las otras capas y
define
los
protocolos
para
intercambiar datos, como correo
electrónico (POP y SMTP). Gestiones
de bases de datos y servidor de
ficheros (FTP).
El
usuario
normalmente
interactúa, suele suceder con los
programas que a su vez interactúan
con el nivel de aplicación pero
ocultando la complejidad subyacente.

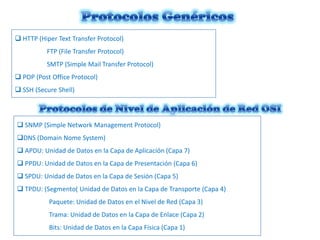

9.  HTTP (Hiper Text Transfer Protocol)
FTP (File Transfer Protocol)
SMTP (Simple Mail Transfer Protocol)
 POP (Post Office Protocol)
 SSH (Secure Shell)
 SNMP (Simple Network Management Protocol)
DNS (Domain Nome System)
 APDU: Unidad de Datos en la Capa de Aplicación (Capa 7)
 PPDU: Unidad de Datos en la Capa de Presentación (Capa 6)
 SPDU: Unidad de Datos en la Capa de Sesión (Capa 5)
 TPDU: (Segmento( Unidad de Datos en la Capa de Transporte (Capa 4)
Paquete: Unidad de Datos en el Nivel de Red (Capa 3)
Trama: Unidad de Datos en la Capa de Enlace (Capa 2)
Bits: Unidad de Datos en la Capa Física (Capa 1)

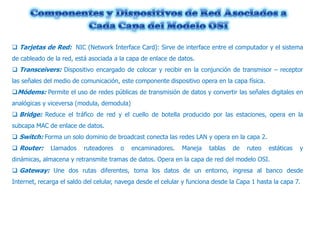

10.  Tarjetas de Red: NIC (Network Interface Card): Sirve de interface entre el computador y el sistema
de cableado de la red, está asociada a la capa de enlace de datos.
 Transceivers: Dispositivo encargado de colocar y recibir en la conjunción de transmisor – receptor
las señales del medio de comunicación, este componente dispositivo opera en la capa física.
Módems: Permite el uso de redes públicas de transmisión de datos y convertir las señales digitales en
analógicas y viceversa (modula, demodula)
 Bridge: Reduce el tráfico de red y el cuello de botella producido por las estaciones, opera en la
subcapa MAC de enlace de datos.
 Switch: Forma un solo dominio de broadcast conecta las redes LAN y opera en la capa 2.
 Router:
Llamados
ruteadores
o
encaminadores.
Maneja
tablas
de
ruteo
estáticas
y
dinámicas, almacena y retransmite tramas de datos. Opera en la capa de red del modelo OSI.
 Gateway: Une dos rutas diferentes, toma los datos de un entorno, ingresa al banco desde
Internet, recarga el saldo del celular, navega desde el celular y funciona desde la Capa 1 hasta la capa 7.

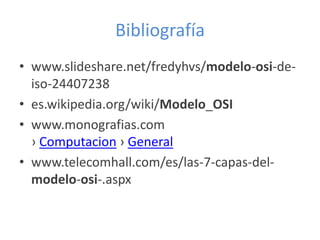

11. Bibliografía
• www.slideshare.net/fredyhvs/modelo-osi-deiso-24407238
• es.wikipedia.org/wiki/Modelo_OSI
• www.monografias.com
› Computacion › General
• www.telecomhall.com/es/las-7-capas-delmodelo-osi-.aspx
