Este documento presenta tres ejercicios prácticos sobre el cálculo del momento resistente de secciones de vigas de concreto armado. Los ejercicios piden calcular el momento resistente de secciones dadas con diferentes configuraciones de acero, así como diseñar una viga triangular para resistir un momento dado. Para los cálculos se proporcionan las propiedades del concreto y el acero.
APUNTES DEL CURSO DE CONCRETO ARMADO II DEL SEMESTRE 2014-II, CURSO IMPARTIDO POR EL ING. LUIS ITA ROBLES EN LAS AULAS DE LA FACULTAD DE INGENIERIA CIVIL DE LA UNASAM-ANCASH.
"MEJORAMIENTO Y AMPLIACIÓN DE LOS SERVICIOS DE ENSEÑANZA E INVESTIGACIÓN EN ORDENAMIENTO TERRITORIAL Y DESARROLLO SOSTENIBLE DE LA FACULTAD DE INGENIERÍA AGRÍCOLA DE LA UNIVERSIDAD NACIONAL AGRARIA LA MOLINA"
MEMORIA DESCRIPTIVA Y DE CALCULO ESCTRUCTURAS
Análisis y diseño de Vigas de Concreto armadoMiguel Sambrano
Los elementos estructurales sujetos a flexión, son principalmente las vigas y losas. La flexión puede presentarse acompañada de fuerza cortante. Sin embargo, la resistencia a flexión puede estimarse despreciando el efecto de la fuerza cortante.
Para el diseño de secciones a flexión, se usa el Estado Límite de Agotamiento Resistente, donde la resistencia de agotamiento se minora multiplicando por un factor correspondiente; Comparando luego con la demanda o carga real modificada por los factores de mayoración. La norma usada es la COVENIN 1753.
Convocatoria de becas de Caja Ingenieros 2024 para cursar el Máster oficial de Ingeniería de Telecomunicacion o el Máster oficial de Ingeniería Informática de la UOC

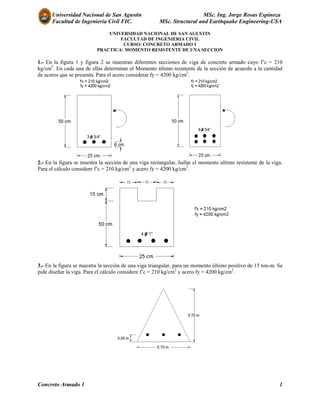

1. Universidad Nacional de San Agustín MSc. Ing. Jorge Rosas Espinoza
Facultad de Ingeniería Civil FIC. MSc. Structural and Earthquake Engineering-USA
Concreto Armado 1 1
UNIVERSIDAD NACIONAL DE SAN AGUSTIN
FACULTAD DE INGENIERIA CIVIL
CURSO: CONCRETO ARMADO 1
PRACTICA: MOMENTO RESISTENTE DE UNA SECCION
1.- En la figura 1 y figura 2 se muestran diferentes secciones de viga de concreto armado cuyo f’c = 210
kg/cm2
. En cada una de ellas determinar el Momento último resistente de la sección de acuerdo a la cantidad
de aceros que se presenta. Para el acero considerar fy = 4200 kg/cm2
.
2.- En la figura se muestra la sección de una viga rectangular, hallar el momento ultimo resistente de la viga.
Para el cálculo considere f’c = 210 kg/cm2
y acero fy = 4200 kg/cm2
.
3.- En la figura se muestra la sección de una viga triangular, para un momento último positivo de 15 ton-m. Se
pide diseñar la viga. Para el cálculo considere f’c = 210 kg/cm2
y acero fy = 4200 kg/cm2
.
