Este documento clasifica y describe diferentes tipos de movimiento, incluyendo movimiento rectilíneo uniforme y movimiento rectilíneo uniformemente variado. Explica cómo calcular desplazamiento, velocidad y otras cantidades para estos tipos de movimiento usando ecuaciones cinemáticas y gráficas posición-tiempo y velocidad-tiempo. También proporciona ejemplos numéricos y pasos para resolver problemas de cinemática.

1. FÍSICA
1º curso BGU
Ing. EDGAR JACINTO ESPINOZA BERNAL
1

2. CLASIFICACIÓN DEL MOVIMIENTO
2
TRAYECTORIA
RECTILÍNEO CIRCULAR CURVILÍNEO
VELOCIDAD
UNIFORME
velocidad es
constante
UNIFORMEMENTE
VARIADO
velocidad varía
uniformemente
VARIADO
velocidad es
variable
ACELERACIÓN
UNIFORME
aceleración nula
UNIFORMEMENTE
VARIADO
aceleración es constante
VARIADO
aceleración es
variable

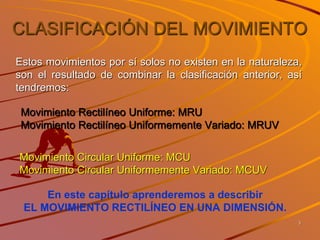

3. CLASIFICACIÓN DEL MOVIMIENTO
Estos movimientos por sí solos no existen en la naturaleza,
son el resultado de combinar la clasificación anterior, así
tendremos:
Movimiento Rectilíneo Uniforme: MRU
Movimiento Rectilíneo Uniformemente Variado: MRUV
Movimiento Circular Uniforme: MCU
Movimiento Circular Uniformemente Variado: MCUV
En este capítulo aprenderemos a describir
EL MOVIMIENTO RECTILÍNEO EN UNA DIMENSIÓN.
3

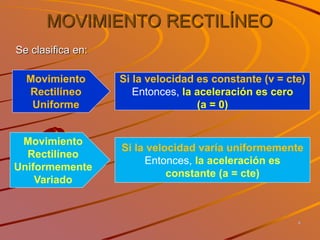

4. MOVIMIENTO RECTILÍNEO
Si la velocidad es constante (v = cte)
Entonces, la aceleración es cero
(a = 0)
Movimiento
Rectilíneo
Uniforme
Se clasifica en:
Si la velocidad varía uniformemente
Entonces, la aceleración es
constante (a = cte)
Movimiento
Rectilíneo
Uniformemente
Variado
4

5. MOVIMIENTO RECTILÍNEO
Posición en función del tiempo:
X = f (t)
Todo movimiento se define por una de sus ecuaciones
cinemáticas, nuestra tarea es deducir las otras dos por
medio de las definiciones de posición, velocidad y
aceleración.
ECUACIONES CINEMÁTICAS
Velocidad en función del tiempo:
V = f (t)
Aceleración en función del tiempo:
a = f (t) 5

6. Movimiento Rectilíneo Uniforme
MRU
6
• Es decir, recorre distancias iguales en intervalos iguales de tiempo
Un móvil está animado de MRU cuando:
• La TRAYECTORIA que describe es una LÍNEA RECTA
• La VELOCIDAD permanece CONSTANTE, por tanto a = 0
0
V=30 km/h
1 5
30 150
0 2
60
3
90
4
120
t (h)
X (km)
Por ejemplo: el automóvil recorre 30 km (ΔX=30 km) en cada hora
(Δt=1 h). Es decir, se mueve con una velocidad de 30 km/h, la cual
permanece constante durante el movimiento.

7. Movimiento Rectilíneo Uniforme
MRU
7
La VELOCIDAD permanece CONSTANTE, significa que: los cambios
de posición (ΔX) respecto al tiempo (Δt) son UNIFORMES (o
CONSTANTES)
0
V=30 km/h
1 5
30 150
0 2
60
3
90
4
120
t (h)
X (km)

8. Movimiento Rectilíneo Uniforme
MRU
8
ECUACIONES CINEMÁTICAS
Posición
Velocidad
Aceleración

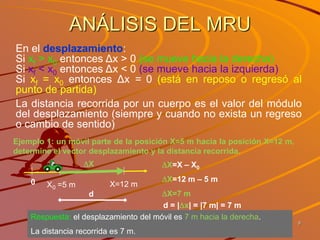

9. 9
ANÁLISIS DEL MRU
En el desplazamiento:
Si xf > x0 entonces Δx > 0 (se mueve hacia la derecha)
Si xf < x0 entonces Δx < 0 (se mueve hacia la izquierda)
Si xf = x0 entonces Δx = 0 (está en reposo o regresó al
punto de partida)
La distancia recorrida por un cuerpo es el valor del módulo
del desplazamiento (siempre y cuando no exista un regreso
o cambio de sentido)
0 X0 =5 m
Ejemplo 1: un móvil parte de la posición X=5 m hacia la posición X=12 m,
determine el vector desplazamiento y la distancia recorrida.
X=12 m
X=X – X0
X=12 m – 5 m
X=7 m
Respuesta: el desplazamiento del móvil es 7 m hacia la derecha.
La distancia recorrida es 7 m.
d = |x| = |7 m| = 7 m
X
d

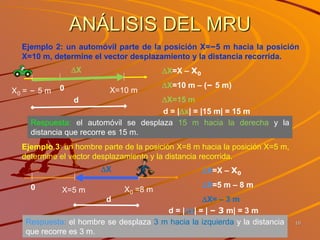

10. 10
0 X=5 m
Ejemplo 3: un hombre parte de la posición X=8 m hacia la posición X=5 m,
determine el vector desplazamiento y la distancia recorrida.
X0 =8 m
X=X – X0
X=5 m – 8 m
X= – 3 m
ANÁLISIS DEL MRU
Respuesta: el automóvil se desplaza 15 m hacia la derecha y la
distancia que recorre es 15 m.
Ejemplo 2: un automóvil parte de la posición X=–5 m hacia la posición
X=10 m, determine el vector desplazamiento y la distancia recorrida.
0X0 = – 5 m X=10 m
X=X – X0
X=10 m – (– 5 m)
X=15 m
d = |x| = |15 m| = 15 m
X
d
Respuesta: el hombre se desplaza 3 m hacia la izquierda y la distancia
que recorre es 3 m.
d = |x| = | – 3 m| = 3 m
X
d

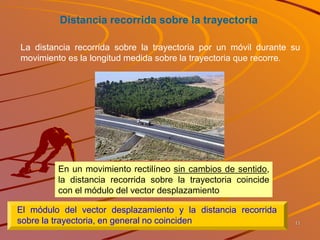

11. Distancia recorrida sobre la trayectoria
En un movimiento rectilíneo sin cambios de sentido,
la distancia recorrida sobre la trayectoria coincide
con el módulo del vector desplazamiento
El módulo del vector desplazamiento y la distancia recorrida
sobre la trayectoria, en general no coinciden
La distancia recorrida sobre la trayectoria por un móvil durante su
movimiento es la longitud medida sobre la trayectoria que recorre.
11

12. 12
ANÁLISIS DEL MRU
En la velocidad:
La velocidad media es igual a la velocidad instantánea
Si la velocidad es positiva el cuerpo se mueve hacia la
derecha
Si la velocidad es negativa el cuerpo se mueve hacia la
izquierda.
La rapidez es el valor del módulo de la velocidad (no
siempre)

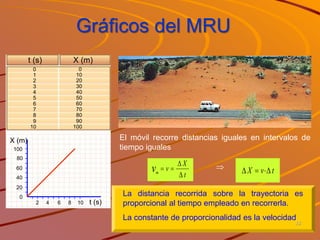

13. 0
20
40
60
80
100
X (m)
t (s)2 4 6 8 10
Gráficos del MRU
0
1
2
3
4
5
6
7
8
9
10
0
10
20
30
40
50
60
70
80
90
100
El móvil recorre distancias iguales en intervalos de
tiempo iguales
La distancia recorrida sobre la trayectoria es
proporcional al tiempo empleado en recorrerla.
La constante de proporcionalidad es la velocidad
t
X
vvm


 tvX  .
t (s) X (m)
13

14. Gráficos del MRU
14
La gráfica posición en función del tiempo [X = f(t)] es una
línea recta que puede o no pasar por el origen.
La pendiente de la recta
representa a la velocidad.
X0 = 0; X = v . Δt X0 ≠ 0; X = X0 + v .Δt

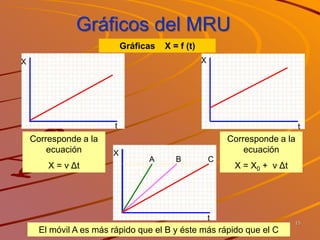

15. Corresponde a la
ecuación
X = X0 + v. Δt
X
t
X
t
Corresponde a la
ecuación
X = v. Δt
Gráficos del MRU
Gráficas X = f (t)
X
t
El móvil A es más rápido que el B y éste más rápido que el C
A B C
15

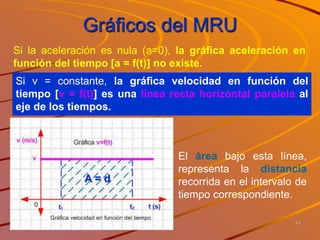

16. Gráficos del MRU
16
Si la aceleración es nula (a=0), la gráfica aceleración en
función del tiempo [a = f(t)] no existe.
Si v = constante, la gráfica velocidad en función del
tiempo [v = f(t)] es una línea recta horizontal paralela al
eje de los tiempos.
El área bajo esta línea,
representa la distancia
recorrida en el intervalo de
tiempo correspondiente.
A = d

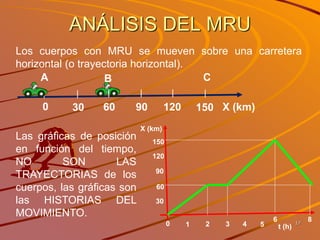

17. 17
ANÁLISIS DEL MRU
Los cuerpos con MRU se mueven sobre una carretera
horizontal (o trayectoria horizontal).
0 30 15060 90 120 X (km)
Las gráficas de posición
en función del tiempo,
NO SON LAS
TRAYECTORIAS de los
cuerpos, las gráficas son
las HISTORIAS DEL
MOVIMIENTO.
0 1 52 3 4 t (h)
30
60
90
120
150
X (km)
A B C
6 8

18. 18
ANÁLISIS DEL MRU
Al analizar la gráfica
X=f(t), se tiene que:
El móvil parte del origen.
0 1 52 3 4 t (h)
30
60
90
120
150
X (km)
6 8
Entre t = 0 h y t = 2 h, se
desplaza hacia la derecha
y recorre 60 km, llegando
a la posición 60 km
Entre t = 2 h y t = 3 h, se detiene en la posición 60 km
Entre t = 3 h y t = 6 h, se desplaza hacia la derecha y recorre 90
km, llegando a la posición 150 km
Entre t = 6 h y t = 8 h, se desplaza hacia la izquierda y recorre 90
km, llegando finalmente a la posición 60 km

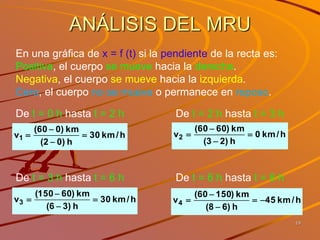

19. 19
ANÁLISIS DEL MRU
En una gráfica de x = f (t) si la pendiente de la recta es:
Positiva, el cuerpo se mueve hacia la derecha.
Negativa, el cuerpo se mueve hacia la izquierda.
Cero, el cuerpo no se mueve o permanece en reposo.
De t = 0 h hasta t = 2 h De t = 2 h hasta t = 3 h
De t = 3 h hasta t = 6 h De t = 6 h hasta t = 8 h
h/km30
h)02(
km)060(
v1 


 h/km0
h)23(
km)6060(
v2 



h/km30
h)36(
km)60150(
v3 


 h/km45
h)68(
km)15060(
v4 




20. 20
ANÁLISIS DEL MRU
A1
0 1 52 3 4 t (h)6
7 8
A3
A4
A2
30
– 45
V (km/h)
En una gráfica de v = f (t)
Distancia = suma geométrica de las áreas:
d = A1 + A2 + A3 + A4
d = v1.Δt1 + v2.Δt2 + v3.Δt3 + v4.Δt4
d = 30 km/h.2 h + 0 km/h.1 h + 30 km/h.3 h + 45 km/h.2 h
d = 60 km + 0 km + 90 km + 90 km
d = 240 km
Δt1 Δt2 Δt3
Δt4

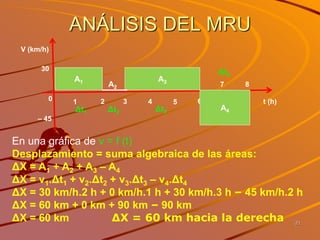

21. 21
ANÁLISIS DEL MRU
A1
0 1 52 3 4 t (h)6
7 8
A3
A4
A2
30
– 45
V (km/h)
En una gráfica de v = f (t)
Desplazamiento = suma algebraica de las áreas:
ΔX = A1 + A2 + A3 – A4
ΔX = v1.Δt1 + v2.Δt2 + v3.Δt3 – v4.Δt4
ΔX = 30 km/h.2 h + 0 km/h.1 h + 30 km/h.3 h – 45 km/h.2 h
ΔX = 60 km + 0 km + 90 km – 90 km
ΔX = 60 km ΔX = 60 km hacia la derecha
Δt1 Δt2 Δt3
Δt4

22. Movimiento Rectilíneo Uniforme MRU
22
1. Establecer el sistema de referencia:
PASOS PARA RESOLVER EJERCICIOS DE CINEMÁTICA
0 20 10040 60 80 X (km)
2. Dibujar un esquema con la situación propuesta.
3. Establecer el signo de aceleración, velocidad y posición.
0 20 10040 60 80 X (km)
V
ΔX

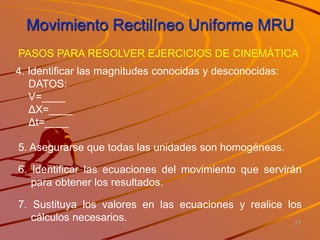

23. Movimiento Rectilíneo Uniforme MRU
23
4. Identificar las magnitudes conocidas y desconocidas:
DATOS:
V=____
ΔX=____
Δt=____
PASOS PARA RESOLVER EJERCICIOS DE CINEMÁTICA
5. Asegurarse que todas las unidades son homogéneas.
6. Identificar las ecuaciones del movimiento que servirán
para obtener los resultados.
7. Sustituya los valores en las ecuaciones y realice los
cálculos necesarios.

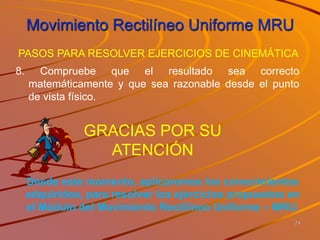

24. Movimiento Rectilíneo Uniforme MRU
24
8. Compruebe que el resultado sea correcto
matemáticamente y que sea razonable desde el punto
de vista físico.
PASOS PARA RESOLVER EJERCICIOS DE CINEMÁTICA
Desde este momento, aplicaremos los conocimientos
adquiridos, para resolver los ejercicios propuestos en
el Módulo del Movimiento Rectilíneo Uniforme – MRU.
GRACIAS POR SU
ATENCIÓN
