Este documento describe un experimento realizado en un laboratorio de física para verificar las leyes del movimiento rectilíneo uniforme y uniformemente acelerado mediante el uso de un riel de aire. Los estudiantes midieron los tiempos de llegada de un objeto a diferentes puntos para calcular su velocidad y aceleración, y graficaron los resultados para comprobar las ecuaciones cinemáticas. Los datos recolectados confirmaron que la velocidad era constante para el movimiento uniforme, y que la aceleración era proporcional al cambio en la

1. 1
UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA QUIMICA
MOVIMIENTO RECTILINIO M.U. Y M.U.A.
Moisés Altamar1, Lorayne Pedroza1, Laura Rivera1.
Universidad de Cartagena, Facultad de Ingeniería
1 Programa De Ingeniería Química II Semestre
Cartagena, Bolívar, Colombia
Mayo 2015
RESUMEN:
En la práctica experimentación del laboratorio de física numero 6, se trabajó en un sistema de riel
de aire (rectilíneo), cuya función era hacer pasar por el un objeto por distintas puertas de aire, las
cuales contabilizaban los tiempos de llegada para cada una, a partir de los datos obtenidos de los
diferentes tiempos se puede determinar la velocidad correspondiente del objeto, tal que: V=D/T,
para después comprobar si fue realizado un movimiento uniforme o un movimiento uniforme
acelerado.
PALABRAS CLAVES: Movimiento rectilíneo, Riel de aire, Puerta de aire.

2. 2

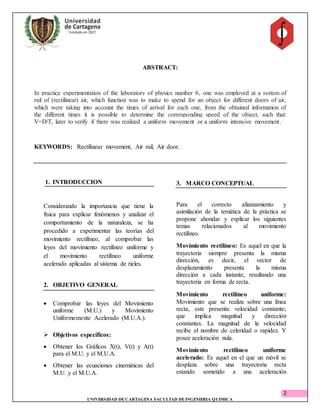

UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA QUIMICA
ABSTRACT:
In practice experimentation of the laboratory of physics number 6, one was employed at a system of
rail of (rectilinear) air, which function was to make to spend for an object for different doors of air,
which were taking into account the times of arrival for each one, from the obtained information of
the different times it is possible to determine the corresponding speed of the object, such that:
V=D/T, later to verify if there was realized a uniform movement or a uniform intensive movement.
KEYWORDS: Rectilinear movement, Air rail, Air door.
1. INTRODUCCION
Considerando la importancia que tiene la
física para explicar fenómenos y analizar el
comportamiento de la naturaleza, se ha
procedido a experimentar las teorías del
movimiento rectilíneo, al comprobar las
leyes del movimiento rectilíneo uniforme y
el movimiento rectilíneo uniforme
acelerado aplicadas al sistema de rieles.
2. OBJETIVO GENERAL
 Comprobar las leyes del Movimiento
uniforme (M.U.) y Movimiento
Uniformemente Acelerado (M.U.A.).
 Objetivos específicos:
 Obtener los Gráficos X(t), V(t) y A(t)
para el M.U. y el M.U.A.
 Obtener las ecuaciones cinemáticas del
M.U. y el M.U.A.
3. MARCO CONCEPTUAL
Para el correcto afianzamiento y
asimilación de la temática de la práctica se
propone ahondar y explicar los siguientes
temas relacionados al movimiento
rectilíneo.
Movimiento rectilíneo: Es aquel en que la
trayectoria siempre presenta la misma
dirección, es decir, el vector de
desplazamiento presenta la misma
dirección a cada instante, resultando una
trayectoria en forma de recta.
Movimiento rectilíneo uniforme:
Movimiento que se realiza sobre una línea
recta, este presenta: velocidad constante;
que implica magnitud y dirección
constantes. La magnitud de la velocidad
recibe el nombre de celeridad o rapidez. Y
posee aceleración nula.
Movimiento rectilíneo uniforme
acelerado: Es aquel en el que un móvil se
desplaza sobre una trayectoria recta
estando sometido a una aceleración

3. 3

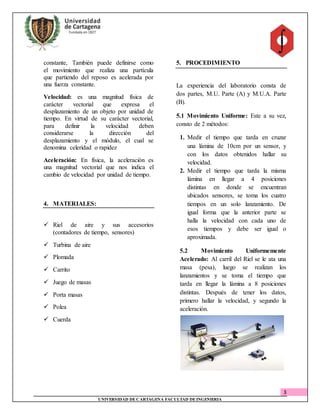

UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA
constante, También puede definirse como
el movimiento que realiza una partícula
que partiendo del reposo es acelerada por
una fuerza constante.
Velocidad: es una magnitud física de
carácter vectorial que expresa el
desplazamiento de un objeto por unidad de
tiempo. En virtud de su carácter vectorial,
para definir la velocidad deben
considerarse la dirección del
desplazamiento y el módulo, el cual se
denomina celeridad o rapidez
Aceleración: En física, la aceleración es
una magnitud vectorial que nos indica el
cambio de velocidad por unidad de tiempo.
4. MATERIALES:
 Riel de aire y sus accesorios
(contadores de tiempo, sensores)
 Turbina de aire
 Plomada
 Carrito
 Juego de masas
 Porta masas
 Polea
 Cuerda
5. PROCEDIMIENTO
La experiencia del laboratorio consta de
dos partes, M.U. Parte (A) y M.U.A. Parte
(B).
5.1 Movimiento Uniforme: Este a su vez,
consto de 2 métodos:
1. Medir el tiempo que tarda en cruzar
una lámina de 10cm por un sensor, y
con los datos obtenidos hallar su
velocidad.
2. Medir el tiempo que tarda la misma
lámina en llegar a 4 posiciones
distintas en donde se encuentran
ubicados sensores, se toma los cuatro
tiempos en un solo lanzamiento. De
igual forma que la anterior parte se
halla la velocidad con cada uno de
esos tiempos y debe ser igual o
aproximada.
5.2 Movimiento Uniformemente
Acelerado: Al carril del Riel se le ata una
masa (pesa), luego se realizan los
lanzamientos y se toma el tiempo que
tarda en llegar la lámina a 8 posiciones
distintas. Después de tener los datos,
primero hallar la velocidad, y segundo la
aceleración.

4. 4

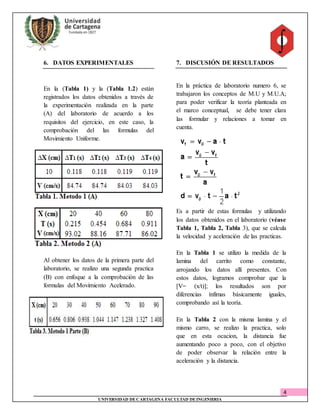

UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA
6. DATOS EXPERIMENTALES
En la (Tabla 1) y la (Tabla 1.2) están
registrados los datos obtenidos a través de
la experimentación realizada en la parte
(A) del laboratorio de acuerdo a los
requisitos del ejercicio, en este caso, la
comprobación del las formulas del
Movimiento Uniforme.
Al obtener los datos de la primera parte del
laboratorio, se realizo una segunda practica
(B) con enfoque a la comprobación de las
formulas del Movimiento Acelerado.
7. DISCUSIÓN DE RESULTADOS
En la práctica de laboratorio numero 6, se
trabajaron los conceptos de M.U y M.U.A;
para poder verificar la teoría planteada en
el marco conceptual, se debe tener clara
las formular y relaciones a tomar en
cuenta.
Es a partir de estas formulas y utilizando
los datos obtenidos en el laboratorio (véase
Tabla 1, Tabla 2, Tabla 3), que se calcula
la velocidad y aceleración de las practicas.
En la Tabla 1 se utilizo la medida de la
lamina del carrito como constante,
arrojando los datos allí presentes. Con
estos datos, logramos comprobar que la
[V= (x/t)]; los resultados son por
diferencias ínfimas básicamente iguales,
comprobando así la teoría.
En la Tabla 2 con la misma lamina y el
mismo carro, se realizo la practica, solo
que en esta ocacion, la distancia fue
aumentando poco a poco, con el objetivo
de poder observar la relación entre la
aceleración y la distancia.

5. 5
UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA
y = 19.74x + 1.3
0
10
20
30
40
50
60
70
80
90
0.23 0.45 0.69 0.9
Distancia Vs Tiempo
Distancia (cm)
Tiempo (seg)
Linear
(Distancia (cm)
Tiempo (seg))
0
20
40
60
80
100
0 0.5 1 1.5
Posición Vs Tiempo
Posición
(cm)
y = 9.9071x + 10.743
0
10
20
30
40
50
60
70
80
90
100
0.47 0.67 0.89 1.10 1.36 1.56 1.77 1.99
Posición Vs Tiempo al cuadrado
Posición
(cm)
Grafica 1 Distancia Vs Tiempo
La Grafica 1, nos permite ver la relación
directamente proporcional entre la distancia
y el tiempo, ya través de la formula de la
velocidad, calculamos pa pendiente de la
recta:
𝑚 =
80 − 21.3
0.9 − 0.23
=
58.7
0.67
= 87.61
Se puede deducir que la pendiente m de la
grafica es igual o aproximada a la
velocidad, puesto que esta es constante y la
distancia quedaría en función del tiempo.
En la segunda parte del laboratorio (B) se
busco demostrar de manera empírica las
formulas del movimiento uniformemente
acelerado, esto con los datos obtenidos en la
Tabla 3. La formula es:
𝐹𝑛 = 𝑊 = 𝑚 ∗ 𝑔
Con ayuda de los datos y la formula
anteriormente planteada, pasamos con
ayuda de una grafica (véase Grafica 2) la
relación entre posición (x) y el tiempo (t).
Grafica 2 Posición Vs Tiempo
Para poder observar la pendiente,
aplicamos la formula de los mínimos
cuadrados y obtenemos la Grafica 3.
Grafica 3. Posición Vs Tiempo2

6. 6

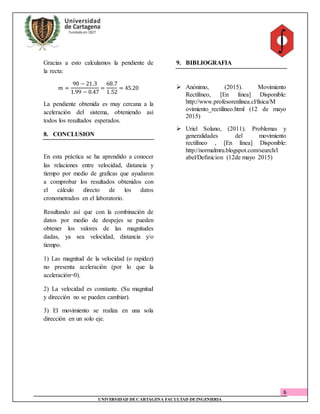

UNIVERSIDAD DECARTAGENA FACULTAD DEINGENIERIA
Gracias a esto calculamos la pendiente de
la recta:
𝑚 =
90 − 21.3
1.99 − 0.47
=
68.7
1.52
= 45.20
La pendiente obtenida es muy cercana a la
aceleración del sistema, obteniendo así
todos los resultados esperados.
8. CONCLUSION
En esta práctica se ha aprendido a conocer
las relaciones entre velocidad, distancia y
tiempo por medio de graficas que ayudaron
a comprobar los resultados obtenidos con
el cálculo directo de los datos
cronometrados en el laboratorio.
Resultando así que con la combinación de
datos por medio de despejes se pueden
obtener los valores de las magnitudes
dadas, ya sea velocidad, distancia y/o
tiempo.
1) Las magnitud de la velocidad (o rapidez)
no presenta aceleración (por lo que la
aceleración=0).
2) La velocidad es constante. (Su magnitud
y dirección no se pueden cambiar).
3) El movimiento se realiza en una sola
dirección en un solo eje.
9. BIBLIOGRAFIA
 Anónimo, (2015). Movimiento
Rectilíneo, [En línea] Disponible:
http://www.profesorenlinea.cl/fisica/M
ovimiento_rectilineo.html (12 de mayo
2015)
 Uriel Solano, (2011). Problemas y
generalidades del movimiento
rectilíneo , [En línea] Disponible:
http://normalmru.blogspot.com/search/l
abel/Definicion (12de mayo 2015)
