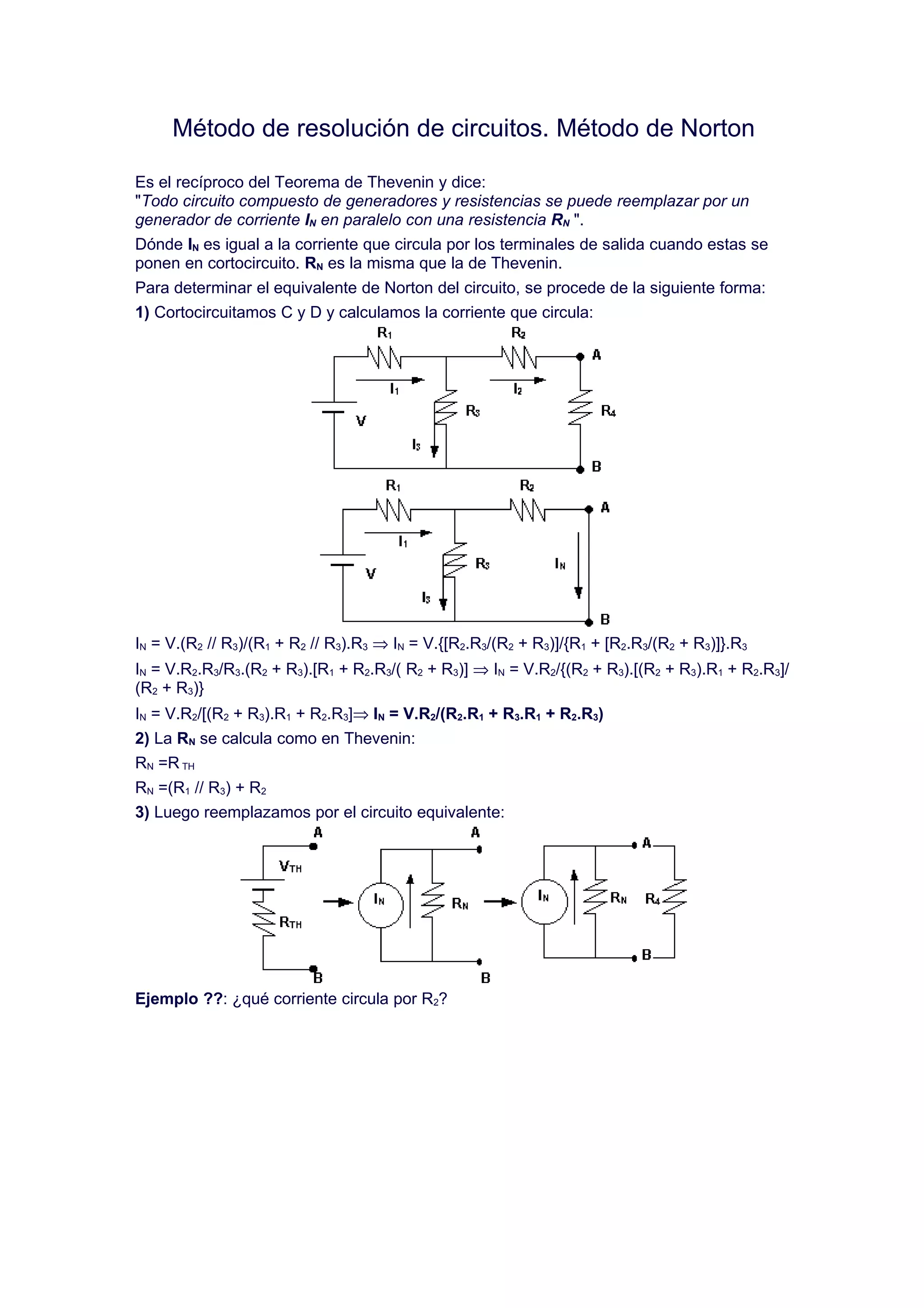

1. Método de resolución de circuitos. Método de Norton
Es el recíproco del Teorema de Thevenin y dice:
"Todo circuito compuesto de generadores y resistencias se puede reemplazar por un
generador de corriente IN en paralelo con una resistencia RN ".
Dónde IN es igual a la corriente que circula por los terminales de salida cuando estas se
ponen en cortocircuito. RN es la misma que la de Thevenin.
Para determinar el equivalente de Norton del circuito, se procede de la siguiente forma:
1) Cortocircuitamos C y D y calculamos la corriente que circula:
IN = V.(R2 // R3)/(R1 + R2 // R3).R3 ⇒ IN = V.{[R2.R3/(R2 + R3)]/{R1 + [R2.R3/(R2 + R3)]}.R3
IN = V.R2.R3/R3.(R2 + R3).[R1 + R2.R3/( R2 + R3)] ⇒ IN = V.R2/{(R2 + R3).[(R2 + R3).R1 + R2.R3]/
(R2 + R3)}
IN = V.R2/[(R2 + R3).R1 + R2.R3]⇒ IN = V.R2/(R2.R1 + R3.R1 + R2.R3)
2) La RN se calcula como en Thevenin:
RN =R TH
RN =(R1 // R3) + R2
3) Luego reemplazamos por el circuito equivalente:
Ejemplo ??: ¿qué corriente circula por R2?

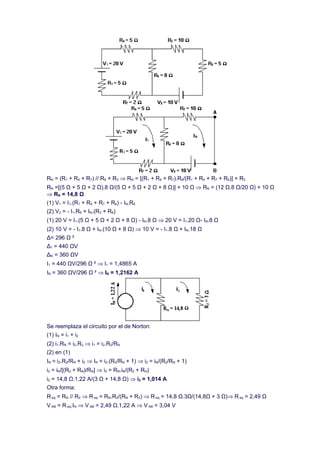

2. RN = (R1 + R4 + R7) // R6 + R3 ⇒ RN = [(R1 + R4 + R7).R6/(R1 + R4 + R7 + R6)] + R3
RN =[(5 Ω + 5 Ω + 2 Ω).8 Ω/(5 Ω + 5 Ω + 2 Ω + 8 Ω)] + 10 Ω ⇒ RN = (12 Ω.8 Ω/20 Ω) + 10 Ω
⇒ RN = 14,8 Ω
(1) V1 = I1.(R1 + R4 + R7 + R6) - IN.R6
(2) V2 = - I1.R6 + IN.(R3 + R6)
(1) 20 V = I1.(5 Ω + 5 Ω + 2 Ω + 8 Ω) - IN.8 Ω ⇒ 20 V = I1.20 Ω- IN.8 Ω
(2) 10 V = - I1.8 Ω + IN.(10 Ω + 8 Ω) ⇒ 10 V = - I1.8 Ω + IN.18 Ω
Δ= 296 Ω ²
Δ1 = 440 ΩV
ΔN = 360 ΩV
I1 = 440 ΩV/296 Ω ² ⇒ I1 = 1,4865 A
IN = 360 ΩV/296 Ω ² ⇒ IN = 1,2162 A
Se reemplaza el circuito por el de Norton:
(1) IN = i1 + i2
(2) i1.RN = i2.R2 ⇒ i1 = i2.R2/RN
(2) en (1)
IN = i2.R2/RN + i2 ⇒ IN = i2.(R2/RN + 1) ⇒ i2 = iN/(R2/RN + 1)
i2 = iN/[(R2 + RN)/RN] ⇒ i2 = RN.iN/(R2 + RN)
i2 = 14,8 Ω.1,22 A/(3 Ω + 14,8 Ω) ⇒ i2 = 1,014 A
Otra forma:
R eq = RN // R2 ⇒ R eq = RN.R2/(RN + R2) ⇒ R eq = 14,8 Ω.3Ω/(14,8Ω + 3 Ω)⇒ R eq = 2,49 Ω
V AB = R eq.IN ⇒ V AB = 2,49 Ω.1,22 A ⇒ V AB = 3,04 V

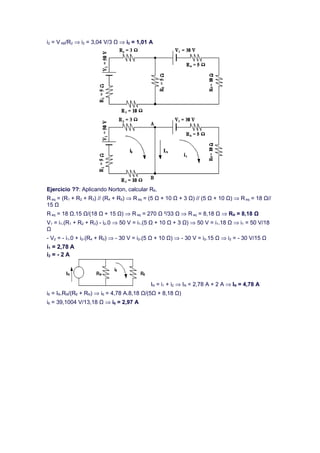

3. i2 = V AB/R2 ⇒ i2 = 3,04 V/3 Ω ⇒ i2 = 1,01 A
Ejercicio ??: Aplicando Norton, calcular R6.
R eq = (R1 + R2 + R3) // (R4 + R5) ⇒ R eq = (5 Ω + 10 Ω + 3 Ω) // (5 Ω + 10 Ω) ⇒ R eq = 18 Ω//
15 Ω
R eq = 18 Ω.15 Ω/(18 Ω + 15 Ω) ⇒ R eq = 270 Ω ²/33 Ω ⇒ R eq = 8,18 Ω ⇒ RN = 8,18 Ω
V1 = i1.(R1 + R2 + R3) - i2.0 ⇒ 50 V = i1.(5 Ω + 10 Ω + 3 Ω) ⇒ 50 V = i1.18 Ω ⇒ i1 = 50 V/18
Ω
- V2 = - i1.0 + i2.(R4 + R5) ⇒ - 30 V = i2.(5 Ω + 10 Ω) ⇒ - 30 V = i2.15 Ω ⇒ i2 = - 30 V/15 Ω
i1 = 2,78 A
i2 = - 2 A
IN = i1 + i2 ⇒ IN = 2,78 A + 2 A ⇒ IN = 4,78 A
i6 = IN.RN/(R6 + RN) ⇒ i6 = 4,78 A.8,18 Ω/(5Ω + 8,18 Ω)
i6 = 39,1004 V/13,18 Ω ⇒ i6 = 2,97 A
