Universidad Fermín ToroVicerrectorado AcadémicoFacultad de IngenieríaCabudare, Edo. Lara.Puentes de MediciónCarlos Linárez17.873.149

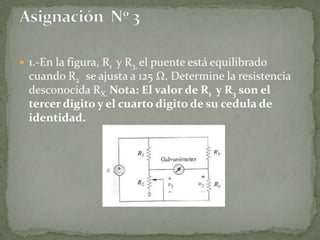

1.-En la figura, R1  y R3, el puente está equilibrado cuando R2   se ajusta a 125 Ω. Determine la resistencia desconocida RX. Nota: El valor de R1  y R3 son el tercer digito y el cuarto digito de su cedula de identidad.Asignación  Nº 3
Solución:Datos:R1=tercer digito de la cedula=8 Ω, R3=cuarto digito de la cedula=7 Ω, R2=Rs=cuando está en equilibrio=125 Ω, Ig=0Como el puente esta equilibrado entonces se sabe que Ig=0 además que R2=Rs=125 Ω, R1=Rb=8 Ω y  R3=Ra=7 Ω por lo tanto la ecuación a utilizar es:𝑅𝑥=𝑅𝑎𝑅𝑏×𝑅𝑠𝑅𝑥=78×125=109,38Ω

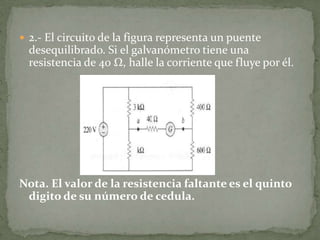

2.- El circuito de la figura representa un puente desequilibrado. Si el galvanómetro tiene una resistencia de 40 Ω, halle la corriente que fluye por él.Nota. El valor de la resistencia faltante es el quinto digito de su número de cedula.
Solución:	Datos: E=220v, Rg=40 Ω, Rb=3KΩ, Ra=400 Ω, Rs=el quinto digito de la cédula=3Ω, Rx=600 Ω, Ig=?	Como el puente esta desequilibrado se usa la siguiente ecuación para calcular la corriente del galvanómetro (Ig=?):Ig=220×((3000×600)-(400×3))/((400+600)×((3000×40)+(3000×3)+(3×40))+400×600(3000+3))Ig=2,11mA

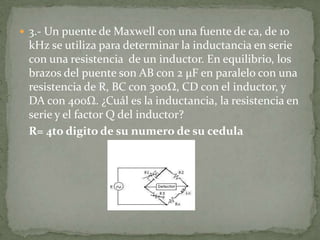

3.- Un puente de Maxwell con una fuente de ca, de 10 kHz se utiliza para determinar la inductancia en serie con una resistencia  de un inductor. En equilibrio, los brazos del puente son AB con 2 µF en paralelo con una resistencia de R, BC con 300Ω, CD con el inductor, y DA con 400Ω. ¿Cuál es la inductancia, la resistencia en serie y el factor Q del inductor?	R= 4to digito de su numero de su cedula

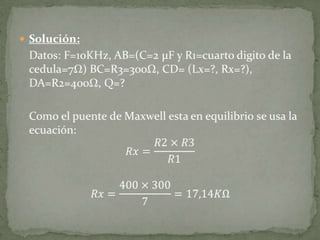

Solución:	Datos: F=10KHz, AB=(C=2 µF y R1=cuarto digito de la cedula=7Ω) BC=R3=300Ω, CD= (Lx=?, Rx=?), DA=R2=400Ω, Q=? 	Como el puente de Maxwell esta en equilibrio se usa la ecuación:𝑅𝑥=𝑅2×𝑅3𝑅1𝑅𝑥=400×3007=17,14𝐾Ω

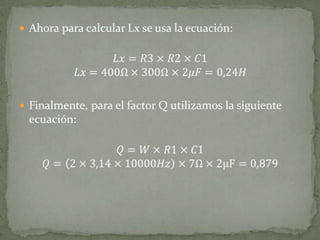

Ahora para calcular Lx se usa la ecuación:𝐿𝑥=𝑅3×𝑅2×𝐶1𝐿𝑥=400Ω×300Ω×2𝜇𝐹=0,24𝐻Finalmente, para el factor Q utilizamos la siguiente ecuación:𝑄=𝑊×𝑅1×𝐶1𝑄=2×3,14×10000𝐻𝑧×7Ω×2μF=0,879
