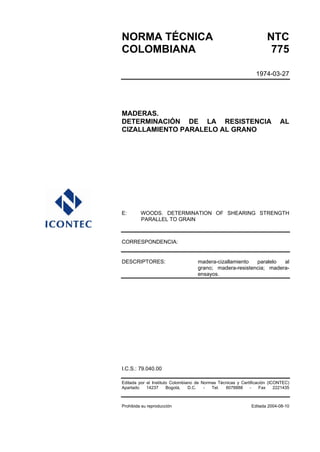

1. NORMA TÉCNICA NTC
COLOMBIANA 775
1974-03-27
MADERAS.
DETERMINACIÓN DE LA RESISTENCIA AL
CIZALLAMIENTO PARALELO AL GRANO
E: WOODS. DETERMINATION OF SHEARING STRENGTH
PARALLEL TO GRAIN
CORRESPONDENCIA:
DESCRIPTORES: madera-cizallamiento paralelo al
grano; madera-resistencia; madera-
ensayos.
I.C.S.: 79.040.00
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC)
Apartado 14237 Bogotá, D.C. - Tel. 6078888 - Fax 2221435
Prohibida su reproducción Editada 2004-08-10

2. PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo
nacional de normalización, según el Decreto 2269 de 1993.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental
para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el
sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en
los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica
está garantizada por los Comités Técnicos y el período de Consulta Pública, este último
caracterizado por la participación del público en general.
La NTC 775 fue ratificada por el Consejo Directivo de 1974-03-27.
Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en
todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a
través de su participación en el Comité Técnico C25.0 Maderas.
INSTITUTO DE DESARROLLO DE LOS
RECURSOS NATURALES RENOVABLES
-INDERENA-
UNIVERSIDAD DISTRITAL
UNIVERSIDAD NACIONAL DE MEDELLÍN
-PROYECTO FAO-
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las
siguientes empresas:
ALFONSO ACEVEDO MARTÍNEZ -ACEMAR-
ASOCIACIÓN DE MADEREROS
COLOMBIANOS -ADEMACOL-
ASOCIACIÓN NACIONAL DE INDUSTRIALES
-ANDI-
CÁMARA COLOMBIANA DE LA
CONSTRUCCIÓN -CAMACOL-
CENTRO DE INVESTIGACIONES PARA EL
DESARROLLO INTEGRAL DE LA
UNIVERSIDAD PONTIFICIA BOLIVARIANA
CENTRO DE INVESTIGACIONES
TECNOLÓGICAS DE LA COSTA ATLÁNTICA
-CITCA-
CRISTALERÍA PELDAR
CENTRALES DE SERVICIOS CORONA
S.A.
EMPRESA DE ENERGÍA ELÉCTRICA DE
BOGOTÁ
EMPRESAS PÚBLICAS DE MEDELLÍN
INMUNIZADORA DE MADERAS SERRANO
GÓMEZ
INSTITUTO COLOMBIANO DE ENERGÍA
ELÉCTRICA -ICEL-
INSTITUTO DE INVESTIGACIONES
GEOLÓGICO-MINERAS -INGEOMINAS-
INSTITUTO DE DESARROLLO DE LOS
RECURSOS NATURALES RENOVABLES
-INDERENA-
INSTITUTO DE INVESTIGACIONES
TECNOLÓGICAS
LÁMINAS DEL CARIBE S.A.
MINISTERIO DE DESARROLLO ECONÓMICO
MINISTERIO DE AGRICULTURA
PROYECTO FORESTAL CARARE-OPÓN-
TRIPLEX PIZANO S.A.
UNIVERSIDAD NACIONAL DE COLOMBIA
-LABORATORIO DE ENSAYOS DE
MATERIALES

3. UNIVERSIDAD NACIONAL DE COLOMBIA
-MEDELLÍN-
UNIVERSIDAD DEL TOLIMA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados
normas internacionales, regionales y nacionales.
DIRECCIÓN DE NORMALIZACIÓN

4. NORMA TÉCNICA COLOMBIANA NTC 775
1
MADERAS.
DETERMINACIÓN DE LA RESISTENCIA AL
CIZALLAMIENTO PARALELO AL GRANO
1. OBJETO
1.1 Esta norma tiene por objeto establecer el método para determinar la resistencia de la
madera al cizallamiento paralelo al grano.
6. ENSAYOS
6.1 PREPARACIÓN DE LAS PROBETAS
Se toman 2 probetas de 5 cm x 5 cm x 6,25 cm, con una de sus caras recortadas en la forma
indicada en la Figura 1, cuidando que las superficies A, B y C resultantes, sean perpendiculares al
grano. Una de las probetas se debe cortar de tal forma que el plano de la falla sea tangente a los
anillos de crecimiento y en la otra el plano de la falla sea perpendicular a los anillos de crecimiento.
Las medidas de la probeta deben comprobarse en el momento del ensayo. El número de probetas de
ensayo se determina por el grado de exactitud que se desee lograr, según lo indicado en la NTC 787.
6.2 ENSAYOS
6.2.1 Prensa capaz de aplicar una presión superior a 2 000 kgf, con la precisión requerida
según la finalidad del ensayo. Debe estar provista de dos crucetas, una fija y otra móvil y una
válvula o un mecanismo que permita variar a velocidad lineal de la cruceta móvil.
6.2.2 Dispositivo de cizallamiento. Consta de una pieza central móvil unida a la cruceta
superior de la prensa, la cual lleva en su interior una cizalla libre que se mueve en semicírculo.
6.3 PROCEDIMIENTO
6.3.1 Se coloca la probeta en el dispositivo de cizallamiento de tal manera que la cara de 5 cm x 5 cm
quede en posición paralela a la pieza móvil y que la superficie B reciba la presión de la cizalla. la
probeta debe quedar fuertemente ajustada al accesorio por medio de dos tornillos que hagan
presión sobre la cara A y ligeramente apretada entre otros dos tornillos colocados próximos al
asiento de la probeta. Entre el plano de falla de la probeta y cizalla se debe dejar un espacio de 3 mm.

5. NORMA TÉCNICA COLOMBIANA NTC 775
2
5 cm
6,25 cm
5 cm5 cm
5 cm
2 cm
3 cm
Figura 1
6.3.2 la carga debe aplicarse en forma contínua durante todo el ensayo, de modo que la
cizalla se desplace a razón de 0,6 mm/min. Sólo se registra la carga máxima.
6.3.3 En la planilla correspondiente debe dibujarse en la gráfica la forma de la grieta de
cizallamiento.
6.3.4 Al finalizar el ensayo debe determinase el contenido de humedad de la probeta. para
esto se utiliza la porción de la probeta que ha sido separada por el cizallamiento y se procede
según lo indicado en la NTC 206 (Primera actualización)
6.4 CÁLCULOS
La resistencia máxima de rotura por cizallamiento se determina mediante la siguiente ecuación:
S
P
cz 0σ
Donde:
σcz = Resistencia máxima de rotura, en kilogramos-fuerza por centímetro cuadrado.

6. NORMA TÉCNICA COLOMBIANA NTC 775
3
P = Carga máxima soportada por la probeta, en kilogramos-fuerza.
S = Superficie del plano en que se produce el cizallamiento, en centímetros
cuadrados.
6.5 INFORME
Los resultados del ensayo se deben sintetizar de acuerdo con lo indicado en la planilla anexa.
9. APÉNDICE
9.1 NORMAS QUE DEBEN CONSULTARSE
NTC 206 (Primera actualización), Maderas. Determinación del contenido de humedad.
NTC 787, Maderas. Selección y colección de muestras para ensayos tecnológicos.
9.2 DOCUMENTO DE REFERENCIA
Norma Panamericana COPANT 463, Maderas. Método de determinación del cizallamiento
paralelo al grano.
