El documento describe la anatomía y fisiología del oído y el equilibrio. Explica que las ondas de sonido se transmiten a través de los oídos externo, medio e interno, donde se convierten en señales nerviosas en la cóclea. Las células ciliadas internas detectan la frecuencia y amplitud de las ondas de sonido. El aparato vestibular contiene los canales semicirculares y los órganos otolíticos que detectan la aceleración y posición de la cabeza para mantener el equilibrio

1. OÍDO, AUDICIÓN Y EQUILIBRIO
Edvin Guzman Jimenez

2. ANATOMÍA DEL OÍDO.
Figura1. Principales estructuras del oído externo, el oído medio y el oído. (Cindy
Stanfield. Principios de fisiología humana, 4ª ed. 2011.)

3. NATURALEZA DE LAS ONDAS
 Las ondas de sonido son ondas mecánicas
provocadas por moléculas de aire puestas en
movimiento.
 Las ondas se componen de zonas donde las
moléculas de aire están juntas o comprimidas y de
zonas donde las moléculas de aire están apartadas
o son menos densas.

4. NATURALEZA DE LAS ONDAS
Diapasón en reposo. Diapasón comenzando a vibrar
Figuras 2. La naturaleza de las ondas sonoras. (Cindy Stanfield. Principios de fisiología humana,
4ª ed. 2011.)

5. NATURALEZA DE LAS ONDAS
 La frecuencia de las ondas de sonido se mide
como el número de ondas por segundo, o hercios
(Hz). Una persona media puede percibir ondas de
sonido con frecuencias entre los 20 y los 20.000
Hz.
 La intensidad, o fuerza, de un sonido guarda
relación directa con la amplitud de las ondas de
sonido, y se mide en unidades llamadas decibeles
(dB).
 La audición del ser humano es óptima a
intensidades de sonido de 0 a 80 dB.

6. NATURALEZA DE LAS ONDAS
Figuras 3. Intensidades de algunos sonidos. (oído saludable. En http://www.profeco.gob.mx/)

7. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 4. El oído. Estructura funcional. (Stuart Ira Fox. Fisiología humana, 12ª edic. 2011)

8. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 5. La cóclea y el aparato vestibular del oído interno. (Stuart Ira Fox. Fisiología
humana, 12ª edic. 2011)

9. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Oído externo:
• Las ondas de sonido son encauzadas por el
pabellón de la oreja, hacia el meato auditivo
externo.
 Oído medio:
• El martillo está fijo a la membrana timpánica, de
modo que las vibraciones de ésta se transmiten por
medio del martillo y el yunque al estribo.
• El estribo, a su vez, está fijo a una membrana en la
cóclea llamada la ventana oval.

10. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Reflejo estapedio (estribo).
• El martillo, el yunque y el estribo.
• El estribo, a su vez, está fijo a una membrana en la
cóclea llamada la ventana oval, que, así, vibra en
respuesta a vibraciones de la membrana timpánica.
• Músculo del estribo: Cuando el sonido se hace
demasiado fuerte músculo del estribo se contrae y
apaga los movimientos del estribo contra la
ventana oval.

11. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 6. Se indican las ubicaciones de los músculos auditivos, fijos a los
huesecillos del oído medio. (Stuart Ira Fox. Fisiología humana, 12ª edic. 2011)

12. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Oído interno:
• Órgano llamado la cóclea y el aparato vestibular.
• Las vibraciones del estribo y de la ventana oval
desplazan el líquido perilinfa dentro de una parte
del laberinto óseo conocido como la escala
vestibular, la más superior de tres cavidades dentro
de la cóclea.

13. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 La cóclea y el aparato vestibular:
o Laberinto membranoso. Líquido llamado endolinfa.
• Tiene una concentración más alta de K+,
concentraciones mucho más bajas de Na+ y Ca2+.
o El laberinto óseo: líquido llamado perilinfa.
• Bastante típica de líquidos extracelulares como el líquido
cefalorraquídeo.

14. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 7. El laberinto membranoso (azul más oscuro) está contenido dentro
del laberinto óseo. (Stuart Ira Fox. Fisiología humana, 12ª edic. 2011) .

15. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 La cóclea:
o Las vibraciones del estribo y de la ventana oval
desplazan el líquido perilinfa dentro de una parte
del laberinto óseo conocido como la escala
vestibular.
Figura 8. Cóclea, el lugar de la transducción del sonido. (Cindy Stanfield. Principios de
fisiología humana, 4ª ed. 2011.)

16. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
o Las vibraciones de la ventana oval producidas por
movimientos del estribo causan ondas de presión
dentro de la escala vestibular, que pasan hacia la
escala timpánica.
o Los movimientos de la perilinfa dentro de la escala
timpánica, viajan hacia la base de la cóclea, donde
causan desplazamiento de una membrana llamada
la ventana redonda.

17. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 8. Cóclea, el lugar de la transducción del sonido. (Cindy Stanfield. Principios
de fisiología humana, 4ª ed. 2011.)

18. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 De este modo, las ondas de sonido transmitidas a
través de la perilinfa desde la escala vestibular hasta
la escala timpánica producen desplazamiento de la
membrana vestibular y de la membrana basilar.
Figura 9. Efectos de diferentes tonos de sonidos sobre la membrana basilar.
(Stuart Ira Fox. Fisiología humana, 12ª edic. 2011) .

19. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
Figura 9. Efectos de diferentes tonos de sonidos sobre la membrana basilar.
(Stuart Ira Fox. Fisiología humana, 12ª edic. 2011) .

20. ÓRGANO ESPIRAL (ÓRGANO DE CORTI)
 El órgano de Corti, el órgano sensorial del sonido,
se localiza encima de la membrana basilar
 Las células pilosas sensoriales están situadas en la
membrana basilar; sus “pelos” se proyectan hacia
la endolinfa del conducto coclear.
 Los pelos en realidad son estereocilios,
microvellosidades grandes, especializadas,
dispuestas en fascículos

21. ÓRGANO ESPIRAL (ÓRGANO DE CORTI)
Figura 10. Corte transversal
de la cóclea que muestra los tres
compartimentos. (Cindy Stanfield. Principios de
fisiología humana, 4ª ed. 2011.)

22. ÓRGANO ESPIRAL (ÓRGANO DE CORTI)
Figura 11. Ampliación del órgano de Corti que muestra las células ciliadas con
estereocilios incrustados en la membrana tectoria. (Cindy Stanfield. Principios de fisiología
humana, 4ª ed. 2011.)

23. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 El órgano de Corti:
o Células ciliadas externas: aproximadamente 11 000
células pilosas externas dispuestas en múltiples, están
inervadas principalmente por axones motores.
o Células ciliadas internas: alrededor de 3 500 por
cada cóclea, forman una hilera que se extiende en toda
la longitud de la membrana basilar.
 Cada una de estas células pilosas internas está
inervada por 10 a 20 neuronas sensoriales en el par
craneal VIII, y éstas retransmiten información respecto
a sonido hacia el encéfalo.

24. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Función de las células ciliadas externas:
o Más numerosas que las células pilosas internas, y
cambian de longitud: se hacen más largas cuando
están hiperpolarizadas y más cortas cuando son
despolarizadas por neuronas motoras.
 Amplificadores cocleares:
o Cambios de longitud aumentan hasta 1 000 veces
los efectos del sonido sobre las vibraciones de la
membrana basilar y la estimulación de las células
pilosas internas.

25. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Los estereocilios se flexionen, y este proceso
mecánico abre canales de K+ en la membrana
plasmática que cubre los extremos de los
estereocilios.
Las ondas en la perilinfa provocan el desplazamiento de las membranas de la
cóclea. Cuando las membranas oscilan, los estereocilios de las células ciliadas
se inclinan, lo que provoca la apertura o el cierre de los canales de potasio.

26. LA AUDICIÓN: TRANSDUCCIÓN DE SEÑALES
PARA EL SONIDO.
 Las células pilosas internas despolarizadas
liberan glutamato como un neurotransmisor, lo que
estimula neuronas sensoriales asociadas.

28. APARATO VESTIBULAR Y EQUILIBRIO
Figura 13. Laberintos del oído interno. . (Stuart Ira Fox. Fisiología humana, 12ª edic. 2011) .

29. APARATO VESTIBULAR Y EQUILIBRIO
 Células pilosas sensoriales del aparato
vestibular:
o Los receptores del equilibrio son células epiteliales
modificadas.
o Células pilosas porque cada célula contiene 20 a
50 extensiones piliformes.
o Estereocilio
o Cinocilio

30. Figura 14. Fotografía electrónica de barrido de un cinocilio y estereocilios. .
(Stuart Ira Fox. Fisiología humana, 12ª edic. 2011) .

31. APARATO VESTIBULAR Y EQUILIBRIO
 Los canales semicirculares:
o El canal semicircular anterior son estimuladas
cuando se hace un salto mortal, aquellas en el
canal semicircular posterior son estimuladas
cuando se efectúa una voltereta lateral, y las que
están en el canal semicircular lateral son
estimuladas cuando se gira alrededor del eje
largo del cuerpo.
Figura 13. Laberintos del oído
interno. . (Stuart Ira Fox. Fisiología humana,
12ª edic. 2011) .

32. APARATO VESTIBULAR Y EQUILIBRIO
 Los canales semicirculares:
 Las prolongaciones de estas células están
embebidas en una membrana gelatinosa, la
cúpula, que tiene una densidad más alta que la de
la endolinfa circundante.
 La endolinfa de los canales semicirculares
desempeña una función análoga a la de la
membrana otolítica: proporciona inercia de modo
que las prolongaciones sensoriales se flexionarán
en una dirección opuesta a la de la aceleración
angular.

35. APARATO VESTIBULAR Y EQUILIBRIO
 Utrículo y sáculo:
o El utrículo y el sáculo, que son protuberancias
situadas entre el conducto semicircular y la cóclea
del oído interno.
Figura 15. Anatomía del
aparato vestibular del oído
interno. (Cindy Stanfield. Principios de
fisiología humana, 4ª ed. 2011.)

36.  Utrículo y sáculo:
 La materia gelatinosa se encuentran los otolitos,
pequeños cristales de carbonato de calcio que
añaden masa a la materia gelatinosa.

37.  Debido a estas orientaciones, el utrículo detecta la
aceleración lineal hacia delante y atrás, mientras
que el sáculo detecta la aceleración lineal hacia
arriba y abajo.

38.  Células pilosas sensoriales dentro del aparato
vestibular.
o Cuando los estereocilios se flexionan en la
dirección del cinocilio, la membrana plasmática se
deprime y los canales de iones para K+ se abren,
lo que permite que el K+ entre de manera pasiva y
despolarice la célula pilosa. Esto hace que dicha
célula libere un transmisor sináptico que estimula
las dendritas de neuronas sensoriales que forman
parte del nervio vestibulococlear (VIII).

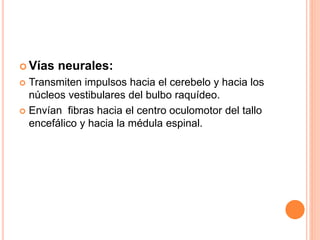

40.  Vías neurales:
 Transmiten impulsos hacia el cerebelo y hacia los
núcleos vestibulares del bulbo raquídeo.
 Envían fibras hacia el centro oculomotor del tallo
encefálico y hacia la médula espinal.

41.  Sistema sensorial. Cindy Stanfield. Principios de
fisiología humana, 4ª ed. 2011.
 fisiología sensorial. Stuart Ira Fox. Fisiología
humana, 12ª edic. 2011. 275-282.
