Este documento describe la anatomía y fisiología del oído humano. Explica que el oído está dividido en tres secciones: el oído externo, medio e interno. Describe cada una de estas secciones en detalle, incluyendo las estructuras que las componen como el pabellón auricular, el conducto auditivo externo, los huesecillos del oído medio, la trompa de Eustaquio, y las estructuras del oído interno como el vestíbulo, la cóclea y los conductos semicirculares

1. Dra. S. González O. 1

2. EL OÍDO
Dra. S. González O. 2

3. SENTIDO DEL OÍDO
DRA. SYLVIA GONZÁLEZ ORTIZ
Y
DRA. CARMEN DE VÁZQUEZ
Dra. S. González O. 3

4. CUALIDADES DEL SONIDO
Dra. S. González O. 4

5. Dra. S. González O. 5

6. OÍDO EXTERNO
PABELLÓN
Lamina irregular de tejido
cartilaginoso, tipo elástico
y un pericondrio que
presenta fibras elásticas.
Cubierto por piel delgada
y sus anexos.
anexos.
Presenta folículos pilosos
en el pabellón (helix) y en
la entrada del meato
acústico (Trago).
Lóbulo con tejido adiposo,
muchos capilares y poca
inervación.
Dra. S. González O. 6

7. OÍDO EXTENO
CONDUCTO AUDITIVO
EXTERNO
Meato acústico: desde
la oreja hasta el
tímpano.
2.5 cm. long. 1/3
cartílago elástico y 2/3
interno canal en el
hueso temporal.
Revestido por piel
delgada.
Glándulas sebáceas y
Ceruminosas, (forma
especial de glándulas
sudoríparas apocrinas
tubulares).
Dra. S. González O. 7

8. OÍDO MEDIO
Formado por:
Cavidad
Timpánica.
Huesecillos
auditivos.
Trompa de
Eustaquio.
Menbrana
Timpánica o
tímpano.
Dra. S. González O. 8

9. OÍDO MEDIO
CAVIDAD TIMPÁNICA
Ubicada en el
interior del
hueso
temporal
(apófisis
mastoides).
Esta rellena
de aire, con un
diámetro de 6-
6-
15 cm.
Dra. S. González O. 9

10. OÍDO MEDIO. HUESECILLOS.
HUESECILLOS.
MARTILLO YUNQUE
Martillo, Yunque,
estribo
Función: ESTRIBO
transferencia de
energía de las ondas
de presión sonora
relativamente débiles
convirtiéndolo en
vibraciones intensas.
Actúa como prensa
hidráulica.
Dra. S. González O. 10

11. OÍDO MEDIO
MEMBRANA TIMPÁNICA
Forma Oval y semi-
semi-
transparente, forma
de cono aplanado.
Capa externa fibras
colágenas que se
orientan radialmente
Capa Interna fibras
colágenas dispuestas
en forma circular
Fibras elásticas,
parte media.
Dra. S. González O. 11

12. MENBRANA TIMPÁNICA
Pars tensa: la
tensa:
mayor parte de la
membrana.
Pars flácida ó
Membrana de
Schrapnell:
Schrapnell:
(Cuadrante antero-
antero-
superior), laxa y
carece de fibras de
colágeno.
Dra. S. González O. 12

13. MEMBRANA TIMPÁNICA
En la parte anterior,
está cubierta por piel
continuación de la
del meato auditivo
Hacia la cavidad,
cubierto por mucosa
(mismas caracterís-
caracterís-
ticas de la cavidad
timpánica)
Cara interna
Hacia la cavidad
Dra. S. González O. 13

14. ESTRUCTURAS DEL OÍDO MEDIO
Dra. S. González O. 14

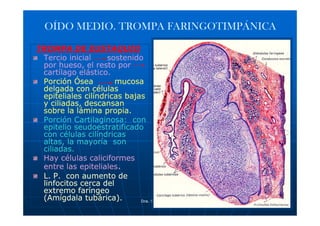

15. OÍDO MEDIO. TROMPA FARINGOTIMPÁNICA
TROMPA DE EUSTAQUIO
Tercio inicial sostenido
por hueso, el resto por
cartílago elástico.
Porción Ósea mucosa
delgada con células
epiteliales cilíndricas bajas
y ciliadas, descansan
sobre la lámina propia.
Porción Cartilaginosa: con
epitelio seudoestratificado
con células cilíndricas
altas, la mayoría son
ciliadas.
Hay células caliciformes
entre las epiteliales.
L. P. con aumento de
linfocitos cerca del
extremo faríngeo
(Amígdala tubárica). Dra. S. González O. 15

16. TROMPA DE EUSTAQUIO
(Faringotimpánica)
Dra. S. González O. 16

17. OÍDO INTERNO
Localización: porción petrosa del hueso temporal
(Laberinto óseo)
Interior ( Laberinto Membranoso) Contiene al
vestíbulo y la cóclea o caracol.
El vestíbulo contiene 2 formaciones saculares:
utrículo
sáculo
Y 3 conductos semicirculares anterior
posterior
lateral
ENDOLINFA
El laberinto membranosos separado del laberinto
óseo por Espacio Peri-linfático (Peri-linfa)
Peri- (Peri-
Dra. S. González O. 17

18. OÍDO INTERNO
Dra. S. González O. 18

19. OÍDO INTERNO
VESTÍBULO
UTRÍCULO
CÓCLEA
Dra. S. González O. 19

20. LOCALIZACION OÍDO INTERNO
Dra. S. González O. 20

21. CONDUCTOS SEMICIRCULARES
ÁMPULAS O
AMPOLLAS
Dra. S. González O. 21

22. OÍDO INTERNO
CONDUCTOS SEMICIRCULARES
Tienen una dilatación
llamada ampolla
En el piso de la ampolla
está la CRESTA AMPULAR
RECEPTOR SENSORIAL
2 tipos de Células:
a) Ciliadas (Tipo I Y II) y
b) De sostén.
CÚPULA: Material
glucoproteico que cubre
los cilios de las células
receptoras.
Dra. S. González O. 22

23. CÚPULA
CÚPULA
CRESTA
Dra. S. González O. 23

24. CÚPULA
CRESTA
AMPULAR
Dra. S. González O. 24

25. OÍDO INTERNO, CONDUCTOS
SEMIRCULARES
2 tipos de células
ciliadas:
Ciliadas tipo I: son
redondas, con forma
de vasija, núcleo
basal, rodeado de
mitocondrias.
Ciliadas tipo II:
cilíndricas y más
altas con complejo
de Golgi más grande
Dra. S. González O. 25

26. OÍDO INTERNO
UTRÍCULO Y SÁCULO
Su pared:
Capa externa
Capa intemedia:
tejido conjuntivo-
conjuntivo-
vascular
Capa interna. Epitelio
plano o cilíndrico.
Contiene: células
claras y oscuras.
oscuras.
Dra. S. González O. 26

27. OÍDO INTERNO. UTRÍCULO Y SÁCULO
Receptor sensorial:
MÁCULA
Cel. Ciliadas y de
sostén.
Conducto
endolinfático:
epitelio plano a
cúbico simple.
Dra. S. González O. 27

28. MEMBRANA OTOLÍTICA
Masa gelatinosa
glucoproteica y
otolitos:
cristales de
carbonato de
calcio. También
llamados
otoconias o
estatoconios
Dra. S. González O. 28

29. CÓCLEA
Dra. S. González O.

30. CÓCLEA VESTÍBULO
Dra. S. González O. 30

31. OÍDO INTERNO. CÓCLEA O CARACOL
Canal óseo espiral
de 35 cms. de long.
long.
Realiza giros de 2 y
¾ alrededor de un
pilar cónico del
hueso esponjoso
llamado MODIOLO
O COLUMELA.
Caracol óseo: en el
lado externo, el
periostio engrosado
hacia el interior se
llama LIGAMENTO
ESPIRAL.
Dra. S. González O. 31

32. OÍDO INTERNO. CÓCLEA O CARACOL
El modiolo tiene
una lámina ósea:
LÁMINA ESPIRAL,
ESPIRAL,
el periostio de su
borde libre se
llama LIMBO
ESPIRAL.
El ligamento y el
limbo son los
lugares donde se
insertan la
MEMBRANA DE
REISSNER Y LA
MEMBRANA
BASILAR.
Dra. S. González O. 32

33. CÓCLEA
Las membranas de
Reissner y Basilar
delimitan tres cámaras
que son:
Escala vestibular: por
encima
Escala timpánica: por
debajo
Escala intermedia:
caracol membranoso.
Helicotrema: en el
ápex, comunicación de
rampa vestibular y
timpánica.
Dra. S. González O. 33

34. OÍDO INTERNO: LIMBO ESPIRAL.
Es el punto donde
convergen las
membranas:vestibular
y basilar en el ángulo
interno de la escala
media.
Dientes Auditivos:
fibras de colágeno en
el interior del cuerpo
del limbo.
Fibroblastos
estrellados
Células interdentarias
que secretan el
material de la
membrana tectorial.
tectorial.
Dra. S. González O. 34

35. LIGAMENTO ESPIRAL
En este borde
encontramos la
ESTRÍA VASCULAR:
Epitelio estratificado
con plexo
intraepitelial de
capilares.
3 tipos de células:
Basales claras,
Marginales oscuras e
Intermedias.
Dra. S. González O. 35

36. LIGAMENTO ESPIRAL
CÉLULAS DE
CLAUDIUS: células
que se proyectan
sobre la membrana
basilar.
CÉLULAS DE
BOETCHER:
poligonales entre
las cel. De Claudius
y la membrana
Basilar
Dra. S. González O. 36

37. MEMBRANAS TECTORIAL Y
BASILAR
MEMBRANA TECTORIAL: Capa cuticular que se
extiende más allá del labio vestibular del limbo.
Cubre el órgano de Corti.
MEMBRANA BASILAR: desde la lámina espiral del
modiolo hasta el ligamento espiral.
espiral.
Contiene 2 zonas: Zona Arqueada y
Zona Pectinada: 3 láminas
Capa superior: fibras colágenas transversales
Zona Pectinada Capa Inferior: fibras colágenas longitudinales
Capa Media: pocas células tipo fibroblástico.
Dra. S. González O. 37

38. ESCALA INTERMEDIA DE UN CORTE A TRAVÉS DE
UNO DE LOS GIROS DE LA CÓCLEA
Dra. S. González O. 38

39. ÓRGANO DE CORTI
♣ FUNCIÓN: Recepción de los
Estímulos Auditivos
♣ CONSTITUCIÓN:
Células ciliadas
Células de sostén
Dra. S. González O. 39

40. ÓRGANO DE CORTI
(Recepción de estímulos auditivos)
Dra. S. González O. 40

41. CÉLULAS CILIADAS
2 TIPOS:
Ciliadas Internas: una
sola fila; células cilíndricas
alargadas con núcleo en su
parte basal. No presentan
cito-
cito-esqueleto de
filamentos.
Ciliadas Externas: tres
filas, de ellas parten
terminaciones hacia el
ganglio espiral.
Se forman solamente en la
vida embrionaria.
Nervios: VIII par craneal,
vestibular y coclear Dra. S. González O. 41

42. ÓRGANO DE CORTI
TIPOS DE CÉLULAS (SOSTÉN)
Células Pilares
Internas y Externas
5,600 y 3,800
Falángicas internas y
externas (Células de
Deiters)
Células de Hensen
Y células del Borde o
marginales
Dra. S. González O. 42

43. CÉLULAS DE SOSTÉN ÓRGANO
DE CORTI
Células Pilares
Internas:
Internas:
cuerpo cónico y
delgado, con ancha
base que descansa
sobre la membrana
basilar.
Células Pilares
Externas:
Externas:
tienen orientación
oblicua y son más
largas y delgadas.
Dra. S. González O. 43

44. CÉLULAS DE SOSTÉN DEL
ÓRGANO DE CORTI
Células Falángicas
Externas: (células de
Externas:
Deiters), base columnar,
extremo superior con
forma de taza, rodeando
la base de la células
ciliada. Son células de
sostén de las ciliadas
externas
Células Falángicas
Internas: dispuestas en
Internas:
una fila en la parte
interna de las células
pilares internas.
Dra. S. González O. 44

45. CÉLULAS DE SOSTÉN DEL
ÓRGANO DE CORTI
Células de Hensen:
Hensen:
señalan en límite
externo del órgano
de Corti, van
Corti,
disminuyendo hasta
continuarse
lateralmente con las
células de Claudius y
las de
Boetcher que ya NO Boetcher
forman parte del
órgano de Corti
Dra. S. González O. 45
Células del borde o marginales

46. ÓRGANO DE CORTI
Dra. S. González O. 46

47. ÓRGANO DE CORTI
Dra. S. González O. 47

48. Dra. S. González O. 48

49. ÓRGANO DE CORTI.
(Fotomicrografía)
Dra. S. González O. 49

52. LA ONDA VIAJERA
Dra. S. González O. 52

54. Dra. S. González O. 54

55. Dra. S. González O. 55
