Este documento describe diferentes operadores mecánicos y máquinas simples. Explica que los operadores mecánicos se unen para formar mecanismos que permiten el funcionamiento de máquinas. Luego describe las máquinas simples como la palanca y la polea, indicando que transforman el movimiento al cambiar la magnitud, dirección o distancia de la fuerza aplicada. Finalmente, detalla los tres tipos de palancas y los tipos de poleas simples y compuestas.

1. OPERADORES MECANICOS
Presentado por: MARIA CAMILA SANCHEZ
Grado:1104

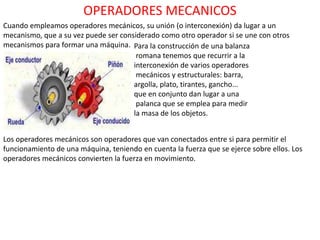

2. OPERADORES MECANICOS
Cuando empleamos operadores mecánicos, su unión (o interconexión) da lugar a un
mecanismo, que a su vez puede ser considerado como otro operador si se une con otros
mecanismos para formar una máquina.
Los operadores mecánicos son operadores que van conectados entre si para permitir el
funcionamiento de una máquina, teniendo en cuenta la fuerza que se ejerce sobre ellos. Los
operadores mecánicos convierten la fuerza en movimiento.
Para la construcción de una balanza
romana tenemos que recurrir a la
interconexión de varios operadores
mecánicos y estructurales: barra,
argolla, plato, tirantes, gancho...
que en conjunto dan lugar a una
palanca que se emplea para medir
la masa de los objetos.

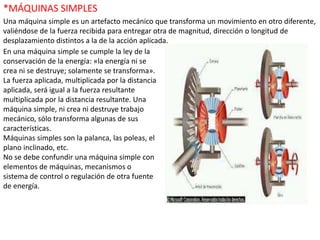

3. *MÁQUINAS SIMPLES
Una máquina simple es un artefacto mecánico que transforma un movimiento en otro diferente,
valiéndose de la fuerza recibida para entregar otra de magnitud, dirección o longitud de
desplazamiento distintos a la de la acción aplicada.
En una máquina simple se cumple la ley de la
conservación de la energía: «la energía ni se
crea ni se destruye; solamente se transforma».
La fuerza aplicada, multiplicada por la distancia
aplicada, será igual a la fuerza resultante
multiplicada por la distancia resultante. Una
máquina simple, ni crea ni destruye trabajo
mecánico, sólo transforma algunas de sus
características.
Máquinas simples son la palanca, las poleas, el
plano inclinado, etc.
No se debe confundir una máquina simple con
elementos de máquinas, mecanismos o
sistema de control o regulación de otra fuente
de energía.

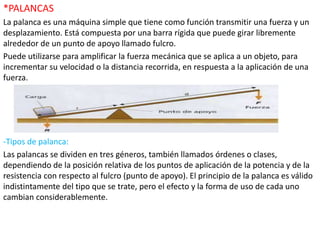

4. *PALANCAS
La palanca es una máquina simple que tiene como función transmitir una fuerza y un
desplazamiento. Está compuesta por una barra rígida que puede girar libremente
alrededor de un punto de apoyo llamado fulcro.
Puede utilizarse para amplificar la fuerza mecánica que se aplica a un objeto, para
incrementar su velocidad o la distancia recorrida, en respuesta a la aplicación de una
fuerza.
-Tipos de palanca:
Las palancas se dividen en tres géneros, también llamados órdenes o clases,
dependiendo de la posición relativa de los puntos de aplicación de la potencia y de la
resistencia con respecto al fulcro (punto de apoyo). El principio de la palanca es válido
indistintamente del tipo que se trate, pero el efecto y la forma de uso de cada uno
cambian considerablemente.

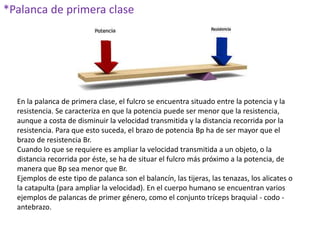

5. *Palanca de primera clase
En la palanca de primera clase, el fulcro se encuentra situado entre la potencia y la
resistencia. Se caracteriza en que la potencia puede ser menor que la resistencia,
aunque a costa de disminuir la velocidad transmitida y la distancia recorrida por la
resistencia. Para que esto suceda, el brazo de potencia Bp ha de ser mayor que el
brazo de resistencia Br.
Cuando lo que se requiere es ampliar la velocidad transmitida a un objeto, o la
distancia recorrida por éste, se ha de situar el fulcro más próximo a la potencia, de
manera que Bp sea menor que Br.
Ejemplos de este tipo de palanca son el balancín, las tijeras, las tenazas, los alicates o
la catapulta (para ampliar la velocidad). En el cuerpo humano se encuentran varios
ejemplos de palancas de primer género, como el conjunto tríceps braquial - codo -
antebrazo.

6. *Palanca de segunda clase
En la palanca de segunda clase, la resistencia se encuentra entre la potencia y el fulcro.
Se caracteriza en que la potencia es siempre menor que la resistencia, aunque a costa
de disminuir la velocidad transmitida y la distancia recorrida por la resistencia.
Ejemplos de este tipo de palanca son la carretilla, los remos y el cascanueces.

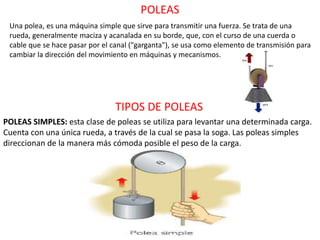

7. POLEAS
POLEAS SIMPLES: esta clase de poleas se utiliza para levantar una determinada carga.
Cuenta con una única rueda, a través de la cual se pasa la soga. Las poleas simples
direccionan de la manera más cómoda posible el peso de la carga.
Una polea, es una máquina simple que sirve para transmitir una fuerza. Se trata de una
rueda, generalmente maciza y acanalada en su borde, que, con el curso de una cuerda o
cable que se hace pasar por el canal ("garganta"), se usa como elemento de transmisión para
cambiar la dirección del movimiento en máquinas y mecanismos.
TIPOS DE POLEAS

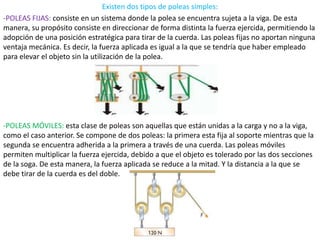

8. Existen dos tipos de poleas simples:
-POLEAS FIJAS: consiste en un sistema donde la polea se encuentra sujeta a la viga. De esta
manera, su propósito consiste en direccionar de forma distinta la fuerza ejercida, permitiendo la
adopción de una posición estratégica para tirar de la cuerda. Las poleas fijas no aportan ninguna
ventaja mecánica. Es decir, la fuerza aplicada es igual a la que se tendría que haber empleado
para elevar el objeto sin la utilización de la polea.
-POLEAS MÓVILES: esta clase de poleas son aquellas que están unidas a la carga y no a la viga,
como el caso anterior. Se compone de dos poleas: la primera esta fija al soporte mientras que la
segunda se encuentra adherida a la primera a través de una cuerda. Las poleas móviles
permiten multiplicar la fuerza ejercida, debido a que el objeto es tolerado por las dos secciones
de la soga. De esta manera, la fuerza aplicada se reduce a la mitad. Y la distancia a la que se
debe tirar de la cuerda es del doble.

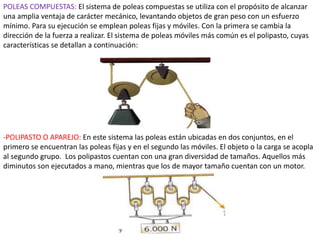

9. POLEAS COMPUESTAS: El sistema de poleas compuestas se utiliza con el propósito de alcanzar
una amplia ventaja de carácter mecánico, levantando objetos de gran peso con un esfuerzo
mínimo. Para su ejecución se emplean poleas fijas y móviles. Con la primera se cambia la
dirección de la fuerza a realizar. El sistema de poleas móviles más común es el polipasto, cuyas
características se detallan a continuación:
-POLIPASTO O APAREJO: En este sistema las poleas están ubicadas en dos conjuntos, en el
primero se encuentran las poleas fijas y en el segundo las móviles. El objeto o la carga se acopla
al segundo grupo. Los polipastos cuentan con una gran diversidad de tamaños. Aquellos más
diminutos son ejecutados a mano, mientras que los de mayor tamaño cuentan con un motor.
