1. Unidad 3.5 La energia y las maquinas simples y
compuestas
Tercer Grado

2. • máquinas simples
• Tipos de Maquinas simples y compuestas
Fuerza y movimiento
:
Aprendizaje esperado

3. Al finalizar la unidad, el
estudiante:
 Ofrecerá ejemplos de máquinas simples y complejas.
 Explica la utilidad de las máquinas simples y complejas para
facilitar el trabajo.
 Ilustra y explica los efectos de la fricción y la gravedad sobre
los objetos.

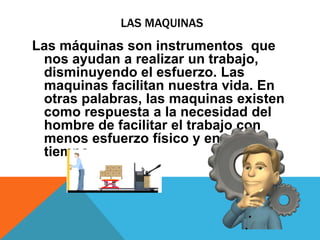

4. LAS MAQUINAS
Las máquinas son instrumentos que
nos ayudan a realizar un trabajo,
disminuyendo el esfuerzo. Las
maquinas facilitan nuestra vida. En
otras palabras, las maquinas existen
como respuesta a la necesidad del
hombre de facilitar el trabajo con
menos esfuerzo físico y en menos
tiempo.

5. LAS MAQUINAS FACILITAN EL TRABAJO
“Muebles y mesas” necesita 10 toneladas de materia prima
(madera) en una semana para construir muebles , sillones y mesas
de madera. Observa ambas ilustraciones ,¿ Cuál de estas dos
empresas podrá cumplir con el trabajo asignado en menos
tiempo? ¿ Para cual es mas facil el trabajo? ¿ Por que?

6. MAQUINAS SIMPLES ¿QUÉ SON?
SON MAQUINAS SENCILLAS.
Máquinas simples :
es un instrumento
que tiene pocas
partes móviles.

7. Máquinas Simples
Algunos inventos que cumplen las condiciones anteriores son:
cuchillo, pinzas, rampa, cuña, polea simple, rodillo, rueda, manivela, torno, hacha,
pata de cabra, balancín, tijeras, alicates, llave fija...
Las máquinas simples se pueden clasificar en tres grandes grupos
que se corresponden con el principal operador del que derivan:
A.-
Palanca
B.- Plano Inclinado C.-
Rueda
sencilla
paso
máquina simple
Cuando la máquina es
y realiza su trabajo en un solo
nos encontramos ante una

8. La rueda, la
palanca, la
polea, el
tornillo, el
plano
inclinado, y la
cuña son
algunas
máquinas
simples.
La palanca y el
plano inclinado
son las más
simples de
todas ellas.
LAS MAQUINAS SIMPLES SON:

9. ¿CUÁLES FUERON LAS PRIMERAS?
Las primeras máquinas
eran sencillos sistemas
que facilitaron a hombres
y mujeres sus labores,
hoy son conocidas
como máquinas simples.
La rueda, la palanca, la
polea simple, el tornillo,
el plano inclinado, el
torno o tornillo y la cuña
son algunas máquinas
simples. La palanca y el
plano inclinado son las
más simples de todas
ellas.

10. … exclamó Arquímedes de Siracusa, el genial
inventor y científico
siciliano, allá por el siglo tres antes de Cristo.
¡ Dadme un punto de
apoyo y moveré el
mundo !

11. LA RUEDA: MUEVE OBJETOS Y LOS HACE GIRAR

12. LA PALANCA SIRVE PARA MOVER OBJETOS PESADOS
Una palanca es una barra metálica o de madera que
se coloca sobre un objeto o punto de apoyo para
lograr moverla hacia arriba o hacia abajo También
se usa para romper objetos duros e impulsar
embarcaciones. Ese objeto o punto de apoyo se
conoce como fulcro.

13. Las palancas son máquinas simples
formadas por:
- Una barra rígida
- Un punto de apoyo llamado Fulcro
- Una fuerza ejercida (Potencia)
- Y una fuerza resultante (Resistencia)
R P
barra
apoyo o fulcro
Entonces una palanca está compuesta por:
Palanca de Primer grado, Palanca de Segundo grado y
Palanca de Tercer grado.
Una barra rígida que oscila sobre un eje o fulcro
Según los puntos en los que se aplique la potencia (fuerza que provoca el movimiento)
con respecto a la resistencia,
se pueden conseguir tres tipos diferentes de palancas a los que se denomina:
y las posiciones relativas de eje y barra

14. Se obtiene cuando colocamos el fulcro entre la potencia y la resistencia.
Como ejemplos clásicos podemos citar, el balancín, el alicate o la balanza romana.
Alicate
La palanca es un operador mecánico que lo utilizaremos para reducir el
esfuerzo que tenemos que hacer para levantar un peso o ejercer una
fuerza.

15. POLEA.
La polea permite levantar objetos
pesados.
Esta formada por una rueda que gira
alrededor de un eje. La rueda posee
un canal en su superficie , por el cual
pasa una cuerda.

16. PLANO INCLINADO.
El plano inclinado permite levantar , elevar o hacer rodar
objetos que puedan deslizarse una carga mediante
una rampa o pendiente.

17. CONCLUSIÓN.
En general, las maquinas simples son
usadas para multiplicar la fuerza o
cambiar su dirección, para que el
trabajo resulte más sencillo,
conveniente y seguro.

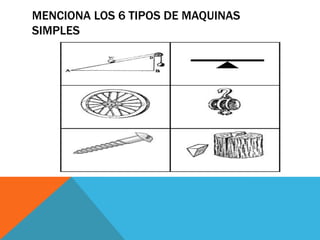

18. MENCIONA LOS 6 TIPOS DE MAQUINAS
SIMPLES

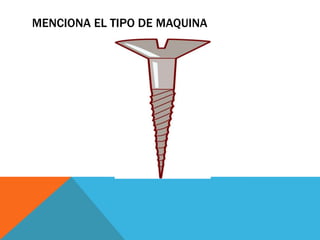

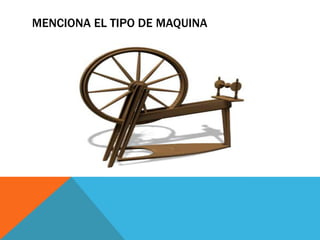

19. MENCIONA EL TIPO DE MAQUINA

20. MENCIONA EL TIPO DE MAQUINA

21. MENCIONA EL TIPO DE MAQUINA

22. MENCIONA EL TIPO DE MAQUINA

23. MENCIONA EL TIPO DE MAQUINA

24. MENCIONA EL TIPO DE MAQUINA

25. MENCIONA EL TIPO DE MAQUINA

26. EJEMPLOS DE TORNILLO
Cuello de la
botella
Rosca de la bombilla

27. MENCIONA EL TIPO DE MAQUINA

28. MENCIONA EL TIPO DE MAQUINA

29. MENCIONA EL TIPO DE MAQUINA

30. MENCIONA EL TIPO DE MAQUINA

31. LAS MAQUINAS COMPUESTAS
La bicicleta es una maquina compuesta porque
esta formada de muchas maquinas simples.
Nos permite llegar mas rapidamente a un lugar.

32. SM.3.7 RECONOCE QUE LAS MÁQUINAS SIMPLES Y COMPLEJAS SON
EJEMPLOS DE SISTEMAS (BICICLETAS, PATINES Y CHORRERAS).
¿Simple o compuesta?

33. A REPASAR:
Conteta cierto o falso:
_____Al mover un objeto de un lado a
otro utilizamos fuerza.

34. A REPASAR:
Cierto
Cuando empujamos o halamos un
objeto
Es necesario que se haga una fuerza .
Esto tambien ocurre cuando
levantamos un objeto. La fuerza
hace que un objeto se pare o
cambie de forma.

35. A REPASAR:
¿Cierto o falso?
____La dirección y la velocidad de un
objeto dependen de la fuerza que
apliquemos al moverlo.

36. A REPASAR:
Cierto
La fuerza produce cambios de dirección
Cuando aplicas fuerza el objeto puede
moverse y cambiar la direccion.
La fuerza produce cambios en rapidez.
Al aplicar fuerza hacemos que los objetos
se mueva con mayor o menor rapidez. La
rapidez depende de la fuerza que se
aplique.

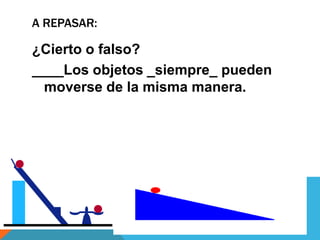

37. A REPASAR:
¿Cierto o falso?
____Los objetos _siempre_ pueden
moverse de la misma manera.

38. A REPASAR:
falso
La fuerza puede cambiar la rapidez de
un objeto.

39. A REPASAR:
¿Cierto o falso?
____¿La perilla de la puerta es una
máquina de palanca?

40. A REPASAR:
falso
La perilla de la puerta es una rueda.
Sin embargo la cerradura de la puerta
de un auto es una palanca:

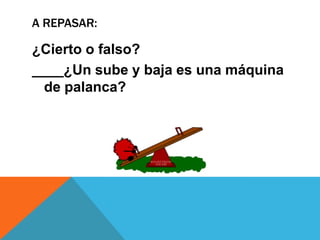

41. A REPASAR:
¿Cierto o falso?
____¿Un sube y baja es una máquina
de palanca?

42. A REPASAR:
¿Cierto o falso?
____¿Un sube y baja es una máquina
de palanca?

43. A REPASAR:
Cierto
Un sube y baja es una máquina de
palanca

44. A REPASAR:
Cierto o falso:
El pico, las tijeras y el cortauñas
son ejemplos de polea.

45. A REPASAR:
falso:
El pico, las tijeras y el cortauña No
son ejemplos de polea.

46. A REPASAR:
Cierto :
• Algunas herramientas estan
compuestas de algunas máquinas
simples
