3. Ejercicio PSU Las preguntas óptica se relacionan con el tipo de imagen que se formara y el tamaño. Proceso de admisión 2010 Pregunta 7. Módulo Común.
4.
5.
6.
7.
8. centro foco R R/2 R/2 Eje óptico o Eje focal vértice Reflexión de la luz Componentes de un espejo curvo
9.

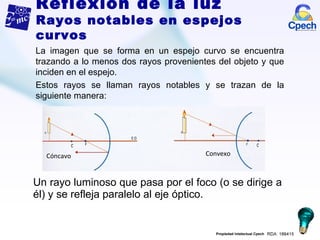

10. Cóncavo Convexo Un rayo luminoso, que incide paralelo al eje principal del espejo, se refleja teniendo como dirección de reflexión el foco. Reflexión de la luz Rayos notables en espejos curvos
11. Cóncavo Convexo Un rayo de luz, que luego de pasar por el centro de curvatura (o dirigirse a él) incide en el espejo, se refleja por la misma trayectoria del rayo incidente. Reflexión de la luz Rayos notables en espejos curvos
12. Un rayo incidente y su correspondiente rayo reflejado, forman ángulos iguales con la recta que une el punto de incidencia con el centro de curvatura. Reflexión de la luz Rayos notables en espejos curvos
13. Si el objeto está situado entre el centro de curvatura y el infinito, la imagen será de menor tamaño, real e invertida . Que la imagen sea real, significa que se forma en el mismo lado del objeto. Si el objeto está situado en C la imagen también estará en C y será de igual tamaño, invertida y real. F C C La imagen estará donde se interceptan los rayos notables reflejados o bien donde se cruzan las prolongaciones de los rayos reflejados. Reflexión de la luz En espejos curvos F
14. Si el objeto está situado entre el centro de curvatura y el foco, la imagen será mayor, real e invertida. Si el objeto esta situado en el foco, NO se forma imagen. C C Reflexión de la luz En espejos curvos F F
15. Si el objeto está situado entre el foco y el espejo, la imagen será mayor, derecha y virtual . Estará situada detrás del espejo. Cualquiera sea la posición del objeto frente al espejo convexo, siempre tendrá una imagen virtual, derecha y de menor tamaño. Reflexión de la luz En espejos curvos F C F C
16. Todo lo aprendido anteriormente lo podemos llevar a un cuadro para que sea más fácil de aprender. Donde: R : Real V : Virtual I : Invertida D : Derecha : De menor tamaño : De mayor tamaño = : De igual tamaño : Posición del objeto Reflexión de la luz En espejos curvos Las imágenes virtuales siempre son derechas y las imágenes reales siempre son invertidas. C F V R I C F V R I = C F V R I C F V - - - C F V V D C F V V D
17. Dada la imagen colocar una cruz dónde está la posición del objeto: Ejemplo: La imagen es real, invertida y de menor tamaño, por tanto se encuentra entre el centro y el infinito. Fuente:webdelprofesor.ula.ve Reflexión de la luz Visualización de espejos curvos C F V
18. Dada la imagen colocar una cruz dónde está la posición del objeto: Fuente:webdelprofesor.ula.ve Reflexión de la luz Visualización de espejos curvos La imagen es real, invertida y de menor tamaño, por tanto se encuentra entre el centro y el infinito. C F V
19. Dada la imagen colocar una cruz dónde está la posición del objeto: Fuente:webdelprofesor.ula.ve Reflexión de la luz Visualización de espejos curvos Si no se forma imagen, es porque el objeto se ubica en el foco. C F V
20. Dada la imagen colocar una cruz dónde está la posición del objeto: Fuente:webdelprofesor.ula.ve Reflexión de la luz Visualización de espejos curvos Para que esté derecha en un espejo cóncavo, debe ubicarse entre el foco y el vértice. C F V
21. Dada la imagen colocar una cruz dónde está la posición del objeto: Fuente:webdelprofesor.ula.ve Reflexión de la luz Visualización de espejos curvos Es un espejo convexo. La imagen es virtual, derecha y de menor tamaño . C F V
22. Centro Foco 1 R/2 R/2 Eje óptico o Eje focal vértice Fuente:webdelprofesor.ula.ve Refracción de la luz Lentes convergentes
23. Son aquellas en que la parte central es más gruesa, como una lupa. La imagen que se forma depende de si el objeto está muy cerca o muy lejos de la lente. Refracción de la luz Lentes convergentes
24. Son aquellas que poseen la superficie central hundida. Al mirar un objeto a través de esta lente la imagen que se ve es más pequeña, derecha y virtual. Refracción de la luz Lentes divergentes

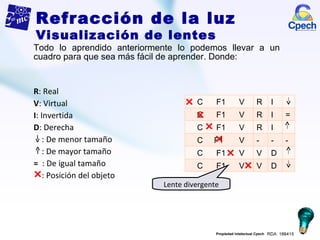

25. Todo lo aprendido anteriormente lo podemos llevar a un cuadro para que sea más fácil de aprender. Donde: R : Real V : Virtual I : Invertida D : Derecha : De menor tamaño : De mayor tamaño = : De igual tamaño : Posición del objeto Lente divergente Refracción de la luz Visualización de lentes C F1 V R I C F1 V R I = C F1 V R I C F1 V - - - C F1 V V D C F1 V V D
26.
27.
28.
29.
30. Resuelve el ejercicio PSU Proceso de admisión 2010 Pregunta 7. Módulo Común. C Comprensión
33. Respuestas de la Guía Comprensión E 10 Comprensión D 9 Comprensión E 8 Comprensión C 7 Comprensión A 6 Análisis D 5 Conocimiento A 4 Comprensión D 3 Conocimiento D 2 Conocimiento A 1 HABILIDAD ALTERNATIVA PREGUNTA
34. Respuestas de la Guía Análisis B 20 Comprensión E 19 Comprensión C 18 Comprensión E 17 Conocimiento A 16 Comprensión C 15 Comprensión B 14 Comprensión D 13 Comprensión D 12 Comprensión B 11 HABILIDAD ALTERNATIVA PREGUNTA
