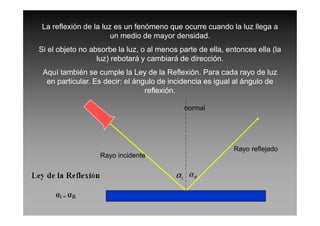

2. La reflexión de la luz es un fenómeno que ocurre cuando la luz llega a
un medio de mayor densidad.
Si el objeto no absorbe la luz, o al menos parte de ella, entonces ella (la
luz) rebotará y cambiará de dirección.
Aquí también se cumple la Ley de la Reflexión. Para cada rayo de luz
en particular. Es decir: el ángulo de incidencia es igual al ángulo de
reflexión.
normal
iα Rα
Rayo reflejado
Rayo incidente

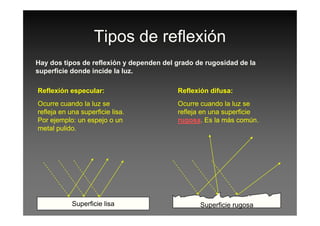

3. Tipos de reflexión
Hay dos tipos de reflexión y dependen del grado de rugosidad de la
superficie donde incide la luz.
Reflexión especular:
Ocurre cuando la luz se
refleja en una superficie lisa.
Reflexión difusa:
Ocurre cuando la luz se
refleja en una superficierefleja en una superficie lisa.
Por ejemplo: un espejo o un
metal pulido.
refleja en una superficie
rugosa. Es la más común.
Superficie lisa Superficie rugosa

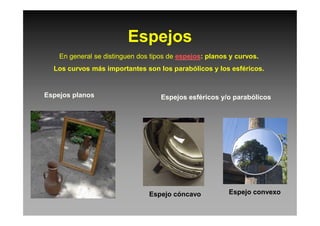

4. Espejos
En general se distinguen dos tipos de espejos: planos y curvos.
Los curvos más importantes son los parabólicos y los esféricos.
Espejos planos Espejos esféricos y/o parabólicos
Espejo convexoEspejo cóncavo

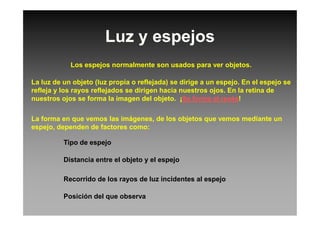

5. Luz y espejos
Los espejos normalmente son usados para ver objetos.

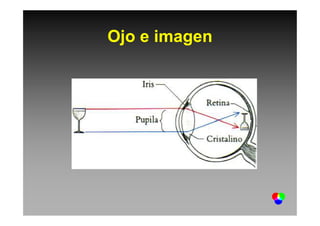

La luz de un objeto (luz propia o reflejada) se dirige a un espejo. En el espejo se
refleja y los rayos reflejados se dirigen hacia nuestros ojos. En la retina de
nuestros ojos se forma la imagen del objeto. ¡Se forma al revés!
La forma en que vemos las imágenes, de los objetos que vemos mediante un
espejo, dependen de factores como:
Tipo de espejo
Distancia entre el objeto y el espejo
Recorrido de los rayos de luz incidentes al espejo
Posición del que observa
6. Imágenes en espejos planos
Los espejos planos producen reflexiones especulares.
Sea un espejo, un observador y
un objeto a ver (un número 1).
El objeto emite rayos de luz
que inciden en el espejo.
Los rayos incidentes se reflejan
en el espejo y se dirigen a los
ojos del observador.
Se ubican las prolongaciones
de los rayos reflejados y éstos
forman la imagen.
En internet
di
dO
forman la imagen.
d0 = di
hi h0
h0 = hi
La imagen es de tipo virtual,
pues se forma con la proyección
de los rayos reflejados en el
espejo.
La imagen está invertida,
respecto a la posición del objeto.

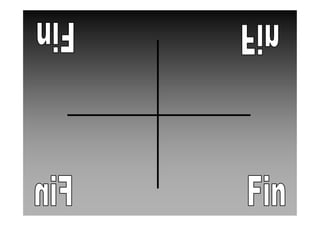

7. Imagen invertida en un espejo
Cuando un conductor de un
vehículo que va delante de la
ambulancia mira por el espejo
retrovisor, verá las letras de la
ambulancia tal como debe ser.
Ambulancia con las
letras al revés.
9. Espejos parabólicos y/o esféricos
Son de dos tipos: cóncavos o convexos.
Para el análisis de las imágenes que se forman mirando un espejo
esférico es necesario distinguir las siguientes partes:
● ●
Espejo
C F
Eje Óptico
Foco
Centro de
curvatura
●
Vértice

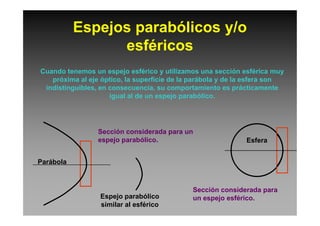

10. Espejos parabólicos y/o
esféricos
Cuando tenemos un espejo esférico y utilizamos una sección esférica muy
próxima al eje óptico, la superficie de la parábola y de la esfera son
indistinguibles, en consecuencia, su comportamiento es prácticamente
igual al de un espejo parabólico.
Sección considerada para un
espejo parabólico.
Sección considerada para
un espejo esférico.
Esfera
Parábola
Espejo parabólico
similar al esférico

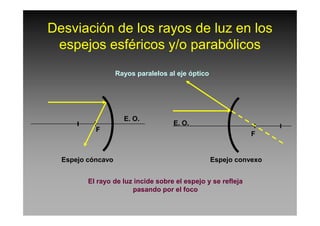

11. Desviación de los rayos de luz en los
espejos esféricos y/o parabólicos
Rayos paralelos al eje óptico
F
F
Espejo cóncavo Espejo convexo
El rayo de luz incide sobre el espejo y se refleja
pasando por el foco
E. O.
E. O.

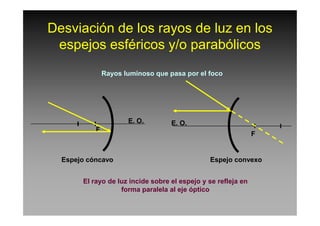

12. Desviación de los rayos de luz en los
espejos esféricos y/o parabólicos
Rayos luminoso que pasa por el foco
F
F
Espejo cóncavo Espejo convexo
El rayo de luz incide sobre el espejo y se refleja en
forma paralela al eje óptico
E. O. E. O.

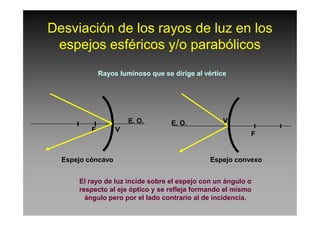

13. Desviación de los rayos de luz en los
espejos esféricos y/o parabólicos
Rayos luminoso que se dirige al vértice
F
F
Espejo cóncavo Espejo convexo
El rayo de luz incide sobre el espejo con un ángulo α
respecto al eje óptico y se refleja formando el mismo
ángulo pero por el lado contrario al de incidencia.
E. O. E. O.
V
V

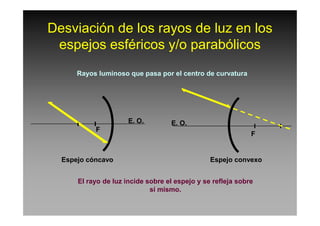

14. Desviación de los rayos de luz en los
espejos esféricos y/o parabólicos
Rayos luminoso que pasa por el centro de curvatura
F
F
Espejo cóncavo Espejo convexo
El rayo de luz incide sobre el espejo y se refleja sobre
sí mismo.
E. O. E. O.

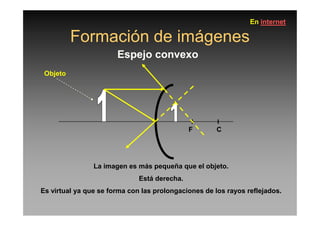

15. Formación de imágenes
Espejo convexo
Objeto
En internet
F C
La imagen es más pequeña que el objeto.
Está derecha.
Es virtual ya que se forma con las prolongaciones de los rayos reflejados.

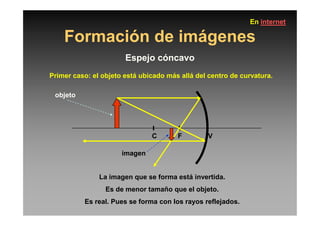

16. Formación de imágenes
Espejo cóncavo
Primer caso: el objeto está ubicado más allá del centro de curvatura.
objeto
En internet
C F V
La imagen que se forma está invertida.
Es de menor tamaño que el objeto.
Es real. Pues se forma con los rayos reflejados.
imagen

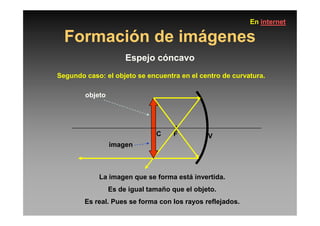

17. Formación de imágenes
Espejo cóncavo
Segundo caso: el objeto se encuentra en el centro de curvatura.
objeto
En internet
C F V
La imagen que se forma está invertida.
Es de igual tamaño que el objeto.
Es real. Pues se forma con los rayos reflejados.
imagen

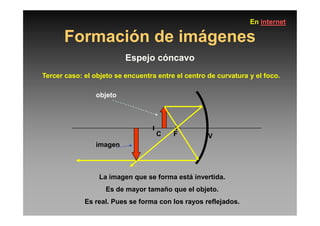

18. Formación de imágenes
Espejo cóncavo
Tercer caso: el objeto se encuentra entre el centro de curvatura y el foco.
objeto
En internet
C F V
La imagen que se forma está invertida.
Es de mayor tamaño que el objeto.
Es real. Pues se forma con los rayos reflejados.
imagen

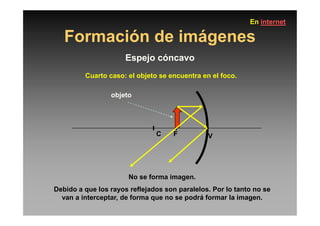

19. Formación de imágenes
Espejo cóncavo
Cuarto caso: el objeto se encuentra en el foco.
objeto
En internet
C F V
No se forma imagen.
Debido a que los rayos reflejados son paralelos. Por lo tanto no se
van a interceptar, de forma que no se podrá formar la imagen.
20. Formación de imágenes
Espejo cóncavo
Quinto caso: el objeto se encuentra entre el foco y el vértice.
objeto
imagen
En internet
C F V
La imagen que se forma es de mayor tamaño que el objeto.
Está derecha.
Es una imagen virtual.
imagen
21.
22.

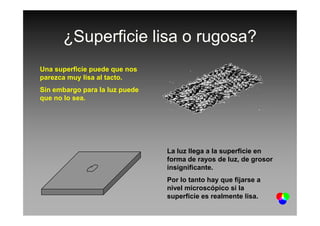

23. ¿Superficie lisa o rugosa?
Una superficie puede que nos
parezca muy lisa al tacto.
Sin embargo para la luz puede
que no lo sea.
La luz llega a la superficie en
forma de rayos de luz, de grosor
insignificante.
Por lo tanto hay que fijarse a
nivel microscópico si la
superficie es realmente lisa.

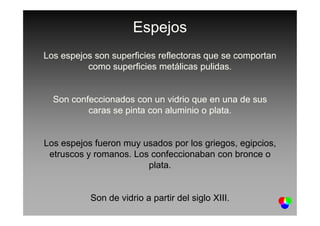

24. Espejos
Los espejos son superficies reflectoras que se comportan
como superficies metálicas pulidas.
Son confeccionados con un vidrio que en una de sus
caras se pinta con aluminio o plata.caras se pinta con aluminio o plata.
Los espejos fueron muy usados por los griegos, egipcios,
etruscos y romanos. Los confeccionaban con bronce o
plata.
Son de vidrio a partir del siglo XIII.

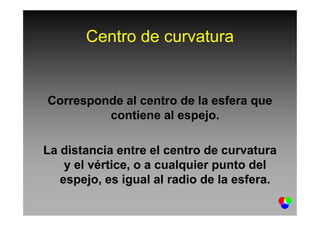

25. Centro de curvatura
Corresponde al centro de la esfera que
contiene al espejo.contiene al espejo.
La distancia entre el centro de curvatura
y el vértice, o a cualquier punto del
espejo, es igual al radio de la esfera.

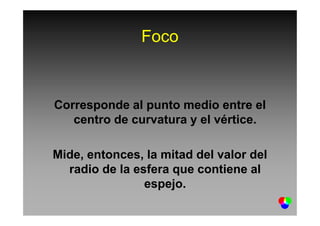

27. Foco
Corresponde al punto medio entre el
centro de curvatura y el vértice.centro de curvatura y el vértice.
Mide, entonces, la mitad del valor del
radio de la esfera que contiene al
espejo.
