El documento presenta información sobre mecánica de suelos. Define el suelo y describe su origen y formación a través de procesos geológicos como la meteorización de rocas. Explica las teorías sobre la formación de suelos y los agentes que los modifican. También cubre la exploración de suelos, la clasificación de los mismos, y aspectos geológicos específicos del área de Guayaquil.

1. docente:
ing. carlos Cabadiana
consultor- profesor principal fau/udg
Universidad De Guayaquil
Facultad De Arquitectura Y Urbanismo
“Guillermo Cubillo Renela”
guayaquil, mayo del 2013
2
grupo
mecánica de suelos
alumno: david pincay

2. • Mecánica de suelos
- Definición
- Áreas de incidencia de la mecánica de suelos
• Suelos
- Origen, Formación, constitución.
- Ciclo geológico de los suelos
- Minerales Constitutivos de los suelos
• Exploración de los suelos.
- Diferentes procedimientos de exploración y muestreo
de los suelos.
* Geología en el área metropolitana de Guayaquil
• Clasificación de los suelos por medio del sistema
S.U.C.S., y A.A.S.H.T.O.
- Diferencia entre los sistema S.U.C.S., y A.A.S.H.T.O.
contenido de
investigación

3. definición

5. definición
El geólogo define al ‘ suelo ‘ como el material
resultante de la descomposición y desintegración
de la roca por el ataque de agentes atmosféricos.

6. definición
El agrónomo define al suelo como la delgada parte
superior del manto de las rocas en que penetran las raíces
de las plantas y de donde estas toman el agua y las
demás sustancias necesarias para su existencia

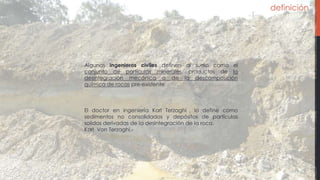

7. definición
Algunos ingenieros civiles definen al suelo como el
conjunto de partículas minerales, productos de la
desintegración mecánica o de la descomposición
química de rocas pre-existente.
El doctor en ingeniería Karl Terzaghi , lo define como
sedimentos no consolidados y depósitos de partículas
solidas derivadas de la desintegración de la roca.
Karl Von Terzaghi.-

8. definición
Son los SEDIMENTOS NO CONSOLIDADOS de partículas
sólidas, producto de la desintegración mecánica ó de
la descomposición química de las rocas y de los
residuos de las actividades de los seres vivos que
sobre ellas se asientan, transportados por agentes
como el agua, hielo o viento e inclusive por la
gravedad como fuerza direccional selectiva. El suelo
es un cuerpo natural heterogéneo.

10. teorías
“…El suelo es el resultado de la roca madre subyacente bajo la influencia de
diferentes procesos, físicos, químicos y biológicos, en contacto con la atmósfera y los
seres vivos…”
Albert Demon

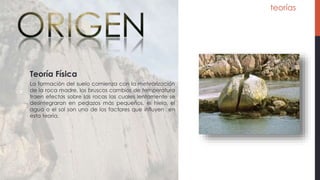

11. teorías
La formación del suelo comienza con la meteorización
de la roca madre, los bruscos cambios de temperatura
traen efectos sobre las rocas las cuales lentamente se
desintegraran en pedazos más pequeños, el hielo, el
agua o el sol son uno de los factores que influyen en
esta teoría.
Teoría Física

12. teorías
Teoría Biológica
Raíces de arboles rompen las rocas al crecer entre
ellas, los musgos y líquenes secretan sustancias
capaces de disolver las rocas y fragmentarlas. La
unión de organismos, materia orgánica en
descomposición, hojas, ramas de heces y cadáveres
de animales forman el humus un residuo negro que se
mezcla con la fracción mineral para dar origen al
suelo.

13. teorías
Teoría Química
El agua, el dióxido de carbono y el oxígeno producen
la desintegración de las rocas. Estos elementos se
introducen en el terreno para producir cambios
químicos como la oxidación entre otros.

14. teorías
Teoría Creacionista
“…Dijo Dios: Júntense las aguas debajo de los cielos y
aparezca el suelo seco, Dios llamó el suelo seco Tierra,
Dijo Dios: Produzca la Tierra pasto y hierbas que den
semilla y árboles frutales que den sobre la tierra fruta
con su semilla adentro…”

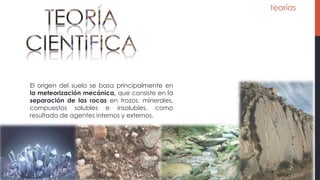

15. teorías
El origen del suelo se basa principalmente en
la meteorización mecánica, que consiste en la
separación de las rocas en trozos, minerales,
compuestos solubles e insolubles, como
resultado de agentes internos y externos.

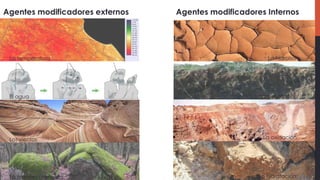

16. Agentes modificadores externos
La temperatura
Agentes modificadores Internos
El agua
Los vientos
La materia orgánica
La hidrolisis
La carbonatación
La oxidación
La hidratación

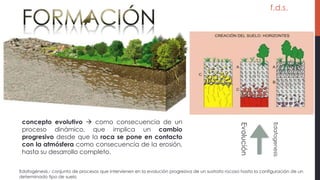

18. f.d.s.
concepto evolutivo  como consecuencia de un
proceso dinámico, que implica un cambio
progresivo desde que la roca se pone en contacto
con la atmósfera como consecuencia de la erosión,
hasta su desarrollo completo.
Evolución
Edafogenesis
Edafogénesis.- conjunto de procesos que intervienen en la evolución progresiva de un sustrato rocoso hasta la configuración de un
determinado tipo de suelo

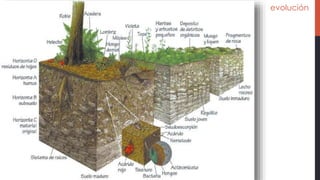

19. evolución

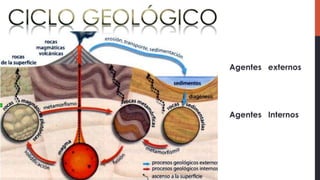

21. Agentes externos
Agentes Internos

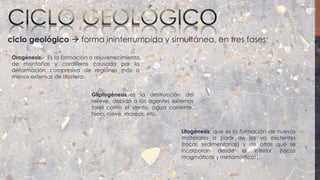

22. ciclo geológico  forma ininterrumpida y simultánea, en tres fases:
Orogénesis.- Es la formación o rejuvenecimiento
de montañas y cordilleras causada por la
deformación compresiva de regiones más o
menos extensas de litosfera.
Gliptogénesis.-es la destrucción del
relieve, debido a los agentes externos
tales como el viento, agua corriente,
hielo, nieve, mareas, etc.
Litogénesis, que es la formación de nuevos
materiales a partir de los ya existentes
(rocas sedimentarias) y de otros que se
incorporan desde el interior (rocas
magmáticas y metamórficas).

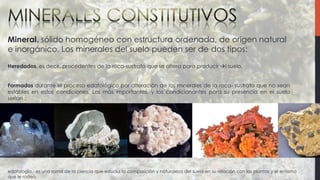

24. Mineral. sólido homogéneo con estructura ordenada, de origen natural
e inorgánico. Los minerales del suelo pueden ser de dos tipos:
Heredados, es decir, procedentes de la roca-sustrato que se altera para producir l suelo,
Formados durante el proceso edafológico por alteración de los minerales de la roca- sustrato que no sean
estables en estas condiciones. Los más importantes, y los condicionantes para su presencia en el suelo
serían :
edafología.- es una rama de la ciencia que estudia la composición y naturaleza del suelo en su relación con las plantas y el entorno
que le rodea.

26. ciclo geológico  forma ininterrumpida y simultánea, en tres fases:
La geología local, muestra que Guayaquil se
encuentra sobre depósitos recientes no
consolidados de origen aluvial, y sobre lutitas y
arcillas bien consolidadas de ambiente marino
profundo. Además, la ciudad se desarrolla sobre
una planicie aluvial hacia el Sur, Suroeste y
Centro; y hacia el Norte se ubica sobre el
comienzo de la cordillera Chongón-Colonche

27. - Métodos de exploración de carácter preliminar:
Pozos a cielo abierto, con muestreo alterado o inalterado
Perforaciones con porteadora, barrenos helicoidales o métodos similares
Métodos de lavado
Método de penetración estándar
Método de penetración cónica
Perforaciones en boleos y gravas
Métodos de sondeo definitivo:
Pozos a cielo abierto con muestreo inalterado
Métodos con tubo de pared delgada
Métodos rotatorios para roca.
De resistencia eléctrica.
Magnético y gravimétrico.

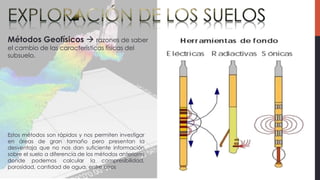

28. Métodos Geofísicos  razones de saber
el cambio de las características físicas del
subsuelo.
Estos métodos son rápidos y nos permiten investigar
en áreas de gran tamaño pero presentan la
desventaja que no nos dan suficiente información
sobre el suelo a diferencia de los métodos anteriores
donde podemos calcular la compresibilidad,
porosidad, cantidad de agua, entre otros

29. En el método sísmico lo que se busca es
saber cuál es el tiempo mínimo que
tardan las ondas en propagarse en el
medio, desde el momento en el que se
generan mediante una excitación
hasta que llega a los diferentes
refractores en el subsuelo y hasta que
emergen a las superficie donde son
detectados mediante geófonos cuya
distribución se conoce como tendido
sísmico.

30. Gracias
