1. PERSPECTIVA
CÓNICA

2. La perspectiva cónica es un sistema de representación gráfica, que se
basa en la proyección de un cuerpo de tres dimensiones sobre un plano
que es bidimensional, y se representa mediante rectas que pasan por un
punto. El resultado es muy semejante a lo que el ojo humano percibiría
estando ubicado en dicho punto.

3. ELEMENTOS
El punto de vista (V) es el observador que mira el objeto. Su
posición (si mira desde arriba, desde cerca o desde la
izquierda, etc.) determina la forma de proyectarse el objeto en
el plano del cuadro.
La línea de horizonte (LH) es una línea horizontal respecto al
suelo, sobre la que se situarán el punto o los puntos de fuga.
Esta línea imaginaria se encuentra a la altura de los ojos del
observador.
El punto principal (P) se sitúa en la línea de horizonte. En
este punto convergerán o fugarán todas las líneas paralelas a
una dirección. Dependiendo del número de puntos de fuga será
el tipo de perspectiva cónica.
Por último, la línea de tierra (LT) es otra línea imaginaria
resultado de la intersección del plano del cuadro con el plano
del suelo. Ambos planos son perpendiculares entre sí.

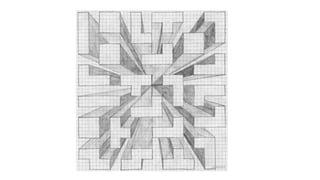

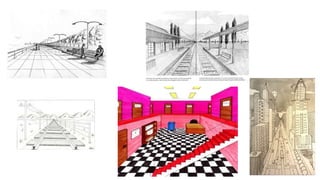

4. PERSPECTIVA CÓNICA FRONTAL
Se utiliza cuando los objetos están frente al observador. Se basa en un solo punto de fuga en el cual
convergen todas las líneas proyectantes.

5. PERSPECTIVA CÓNICA OBLICUA
DE TRES PUNTOS DE FUGA
Dos puntos se ubican en la línea horizonte y el otro
por encima o debajo de esta línea
DE DOS PUNTOS DE FUGA
Reproduce la visión angular de los
cuerpos, lo que permite representar
esquinas de calles u otros objetos. Las
líneas proyectantes son oblicuas
respecto al observador y concurren en
dos puntos de fuga.
