Este documento contiene información sobre la empresa Rectificadora la 42, la cual se dedica al reacondicionamiento de motores mediante el rectificado de bloques y cigüeñales. Se incluye la misión, visión e inventario de equipos de la empresa, así como registros y procedimientos de mantenimiento para tres equipos principales: una rectificadora de cigüeñales, una rectificadora de bloques y una transpaleta manual.

1. Republica Bolivariana de Venezuela.
Universidad Fermín Toro.
Facultad de ingeniería.
Decanato de Mantenimiento Mecánico.
Cabudare, 20 de Julio de 2016.
José Alirio Mosquera Ramírez.

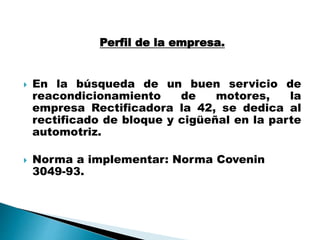

2. Perfil de la empresa.
 En la búsqueda de un buen servicio de
reacondicionamiento de motores, la
empresa Rectificadora la 42, se dedica al
rectificado de bloque y cigüeñal en la parte
automotriz.
 Norma a implementar: Norma Covenin
3049-93.

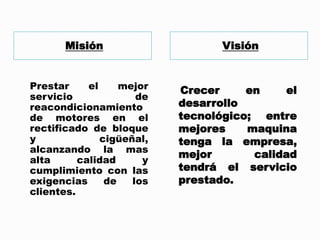

3. Misión Visión
Prestar el mejor
servicio de
reacondicionamiento
de motores en el
rectificado de bloque
y cigüeñal,
alcanzando la mas
alta calidad y
cumplimiento con las
exigencias de los
clientes.
Crecer en el
desarrollo
tecnológico; entre
mejores maquina
tenga la empresa,
mejor calidad
tendrá el servicio
prestado.

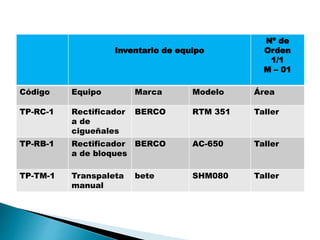

4. Inventario de equipo
Nº de
Orden
1/1
M – 01
Código Equipo Marca Modelo Área
TP-RC-1 Rectificador
a de
cigueñales
BERCO RTM 351 Taller
TP-RB-1 Rectificador
a de bloques
BERCO AC-650 Taller
TP-TM-1 Transpaleta
manual
bete SHM080 Taller

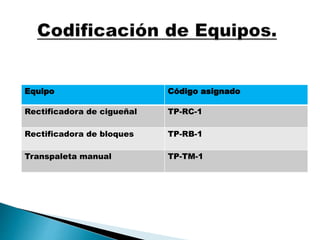

8. Equipo Código asignado
Rectificadora de cigueñal TP-RC-1
Rectificadora de bloques TP-RB-1
Transpaleta manual TP-TM-1

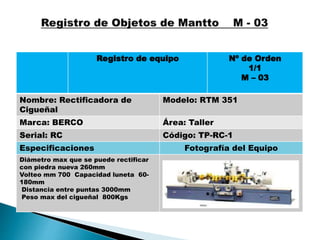

9. Registro de equipo Nº de Orden
1/1
M – 03

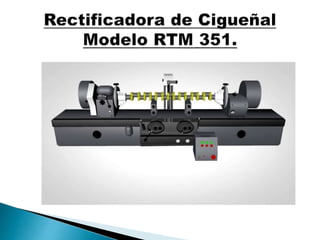

Nombre: Rectificadora de
Cigueñal
Modelo: RTM 351
Marca: BERCO Área: Taller
Serial: RC Código: TP-RC-1
Especificaciones Fotografía del Equipo
Diámetro max que se puede rectificar
con piedra nueva 260mm
Volteo mm 700 Capacidad luneta 60-
180mm
Distancia entre puntas 3000mm
Peso max del cigueñal 800Kgs

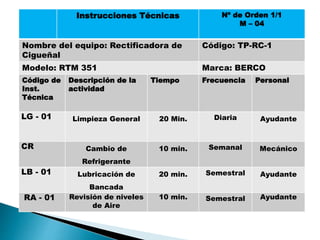

10. Instrucciones Técnicas Nº de Orden 1/1
M – 04
Nombre del equipo: Rectificadora de
Cigueñal
Código: TP-RC-1
Modelo: RTM 351 Marca: BERCO
Código de
Inst.
Técnica
Descripción de la
actividad
Tiempo Frecuencia Personal
LG - 01 Limpieza General 20 Min. Diaria Ayudante
CR Cambio de
Refrigerante
10 min. Semanal Mecánico
LB - 01 Lubricación de
Bancada
20 min. Semestral Ayudante
RA - 01 Revisión de niveles
de Aire
10 min. Semestral Ayudante

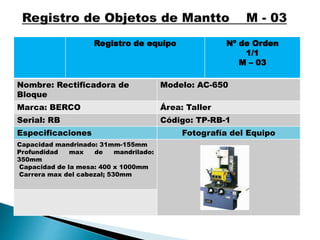

11. Registro de equipo Nº de Orden
1/1
M – 03
Nombre: Rectificadora de
Bloque
Modelo: AC-650
Marca: BERCO Área: Taller
Serial: RB Código: TP-RB-1
Especificaciones Fotografía del Equipo
Capacidad mandrinado: 31mm-155mm
Profundidad max de mandrilado:
350mm
Capacidad de la mesa: 400 x 1000mm
Carrera max del cabezal; 530mm

12. Instrucciones Técnicas Nº de Orden 1/1
M – 04
Nombre del equipo: Rectificadora de
Bloque
Código: TP-Rb-1
Modelo: AC-650 Marca: BERCO
Código de
Inst.
Técnica
Descripción de la
actividad
Tiempo Frecuencia Personal
LG - 01 Limpieza General 20 Min. Diaria Ayudante
CR Cambio de
Refrigerante
10 min. Semanal Mecánico
LB - 01 Lubricación de
Bancada
20 min. Semestral Ayudante
RA - 01 Revisión de niveles
de Aire
10 min. Semestral Ayudante

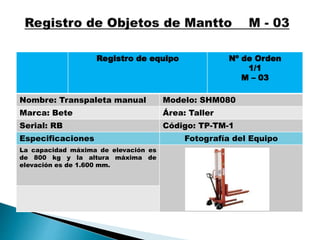

13. Registro de equipo Nº de Orden
1/1
M – 03

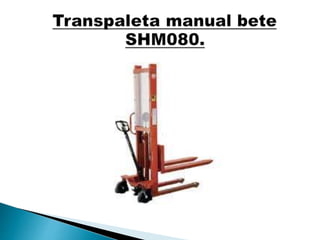

Nombre: Transpaleta manual Modelo: SHM080
Marca: Bete Área: Taller
Serial: RB Código: TP-TM-1
Especificaciones Fotografía del Equipo
La capacidad máxima de elevación es
de 800 kg y la altura máxima de
elevación es de 1.600 mm.

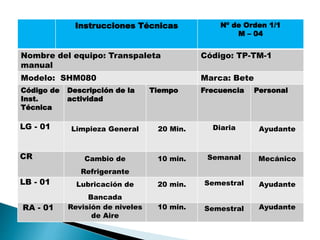

14. Instrucciones Técnicas Nº de Orden 1/1
M – 04
Nombre del equipo: Transpaleta
manual
Código: TP-TM-1
Modelo: SHM080 Marca: Bete
Código de
Inst.
Técnica
Descripción de la
actividad
Tiempo Frecuencia Personal
LG - 01 Limpieza General 20 Min. Diaria Ayudante
CR Cambio de
Refrigerante
10 min. Semanal Mecánico
LB - 01 Lubricación de
Bancada
20 min. Semestral Ayudante
RA - 01 Revisión de niveles
de Aire
10 min. Semestral Ayudante

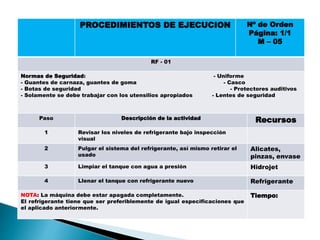

15. PROCEDIMIENTOS DE EJECUCION Nº de Orden
Página: 1/1
M – 05
RF - 01
Normas de Seguridad: - Uniforme
- Guantes de carnaza, guantes de goma - Casco
- Botas de seguridad - Protectores auditivos
- Solamente se debe trabajar con los utensilios apropiados - Lentes de seguridad
Paso Descripción de la actividad Recursos
1 Revisar los niveles de refrigerante bajo inspección
visual
2 Pulgar el sistema del refrigerante, así mismo retirar el
usado
Alicates,
pinzas, envase
3 Limpiar el tanque con agua a presión Hidrojet
4 Llenar el tanque con refrigerante nuevo Refrigerante
NOTA: La máquina debe estar apagada completamente.
El refrigerante tiene que ser preferiblemente de igual especificaciones que
el aplicado anteriormente.
Tiempo:

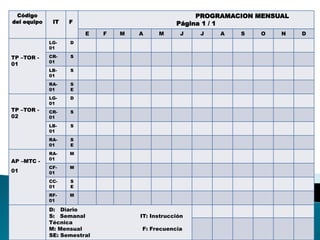

16. Programa de Mantenimiento Preventivo M- 06.Código
del equipo IT F
PROGRAMACION MENSUAL
Página 1 / 1
E F M A M J J A S O N D
TP –TOR -
01
LG-
01
D
CR-
01
S
LB-
01
S
RA-
01
S
E
TP –TOR -
02
LG-
01
D
CR-
01
S
LB-
01
S
RA-
01
S
E
AP –MTC -
01
RA-
01
M
CF-
01
M
CC-
01
S
E
RF-
01
M
D: Diario
S: Semanal IT: Instrucción
Técnica
M: Mensual F: Frecuencia
SE: Semestral

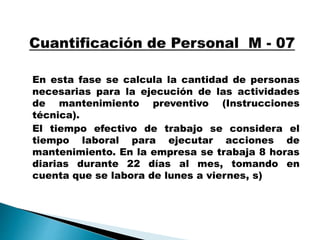

17. En esta fase se calcula la cantidad de personas
necesarias para la ejecución de las actividades
de mantenimiento preventivo (Instrucciones
técnica).
El tiempo efectivo de trabajo se considera el
tiempo laboral para ejecutar acciones de
mantenimiento. En la empresa se trabaja 8 horas
diarias durante 22 días al mes, tomando en
cuenta que se labora de lunes a viernes, s)

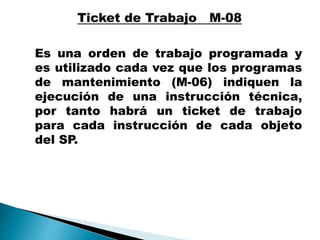

18. Es una orden de trabajo programada y
es utilizado cada vez que los programas
de mantenimiento (M-06) indiquen la
ejecución de una instrucción técnica,
por tanto habrá un ticket de trabajo
para cada instrucción de cada objeto
del SP.

19. El objetivo de este procedimiento es
chequear el funcionamiento de los equipos,
inspeccionando el estado de los diferentes
componentes de una manera rápida y
prestando atención a las acciones de
mantenimiento que debe realizar el operario
para lograr operatividad en los sistemas

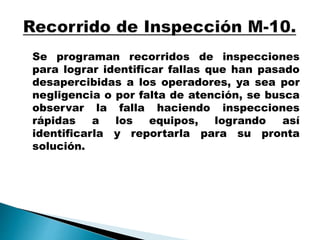

20. Se programan recorridos de inspecciones
para lograr identificar fallas que han pasado
desapercibidas a los operadores, ya sea por
negligencia o por falta de atención, se busca
observar la falla haciendo inspecciones
rápidas a los equipos, logrando así
identificarla y reportarla para su pronta
solución.

21. Los objetivos de mantenimiento que
funcionan de manera alterna, o como
auxiliares y cuyos programas de
mantenimiento tiene una fecha de inicio,
porque su arranque depende de exigencias
no contempladas dentro de la organización
del Mantenimiento

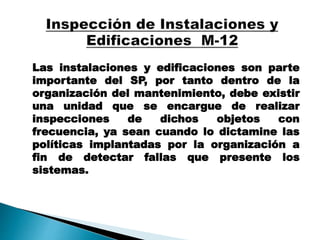

22. Las instalaciones y edificaciones son parte
importante del SP, por tanto dentro de la
organización del mantenimiento, debe existir
una unidad que se encargue de realizar
inspecciones de dichos objetos con
frecuencia, ya sean cuando lo dictamine las
políticas implantadas por la organización a
fin de detectar fallas que presente los
sistemas.

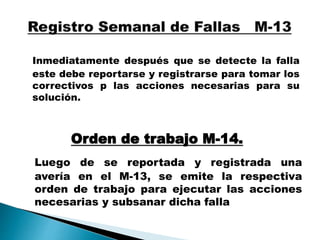

23. Inmediatamente después que se detecte la falla
este debe reportarse y registrarse para tomar los
correctivos p las acciones necesarias para su
solución.
Orden de trabajo M-14.
Luego de se reportada y registrada una
avería en el M-13, se emite la respectiva
orden de trabajo para ejecutar las acciones
necesarias y subsanar dicha falla

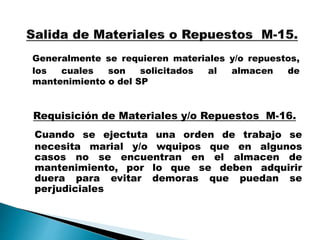

24. Generalmente se requieren materiales y/o repuestos,
los cuales son solicitados al almacen de
mantenimiento o del SP
Requisición de Materiales y/o Repuestos M-16.
Cuando se ejectuta una orden de trabajo se
necesita marial y/o wquipos que en algunos
casos no se encuentran en el almacen de
mantenimiento, por lo que se deben adquirir
duera para evitar demoras que puedan se
perjudiciales

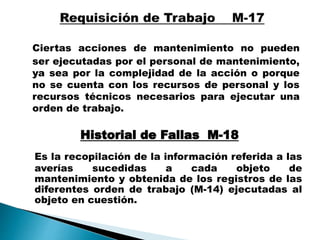

25. Ciertas acciones de mantenimiento no pueden
ser ejecutadas por el personal de mantenimiento,
ya sea por la complejidad de la acción o porque
no se cuenta con los recursos de personal y los
recursos técnicos necesarios para ejecutar una
orden de trabajo.
Historial de Fallas M-18
Es la recopilación de la información referida a las
averías sucedidas a cada objeto de
mantenimiento y obtenida de los registros de las
diferentes orden de trabajo (M-14) ejecutadas al
objeto en cuestión.
