Este documento describe diferentes métodos para obtener la curva de transferencia de un transistor de efecto de campo (FET), incluido el uso de las características de salida, la ecuación de Schokley y un método rápido. También explica varias técnicas de polarización de FET, como la polarización fija, la autopolarización y la polarización por división de voltaje. Finalmente, presenta una curva universal de polarización para FET que puede usarse para cualquier nivel de corriente de saturación y voltaje de puerta.

1. Polarización de Transistor de efecto de Campo (FET)Ing. Sergio Vásquez Gómez

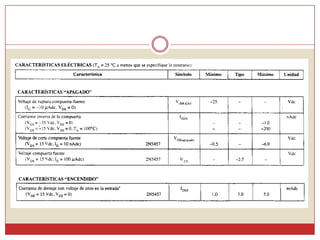

2. Indice Clase 23 de JulioCaracterísticas de la transferencia Hojas de datos Obtención de Curva de Transferencia Polarización Fija AutopolarizaciónPolarización por División de Voltaje JFET canal-p

3. Características de la transferencia

4. Curva de transferenciaSe puede obtener la curva de transferencia de 3 diferentes formas Apartar de las Características de SalidaPor medio de la aplicación de la ecuación de SchokleyMétodo Rápido e. SchokleyOpcional: Crear un programa en SW (Matlab) Hoja de Datos

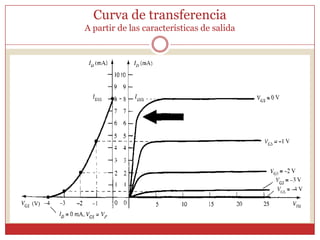

8. Curva de transferenciaA partir de las características de salida

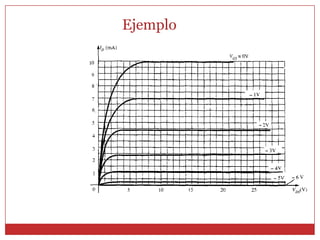

9. Ejemplo

10. Se puede obtener a partir de la ec. De Schokley dando Idss y Vp. Los cuales definen los limites de la curva sobre los dos ejes y dejan la necesidad de encontrar unos puntos intermedios. Sustituyendo Vgs = 0V Id=Idss(1-Vgs/Vp)^2 Id=Idss(1-oV/Vp)^2Id=Idss|Vgs=0Curva de transferenciaA partir de la ecuación de Schokley

11. Curva de transferenciaA partir de la ecuación de SchokleySustituyendo Vgs = VpId=Idss(1-Vgs/Vp)^2 Id=Idss(1-Vp/Vp)^2Id=oA|Vgs=VpSustituyendo una constante Sustituyendo Vgs = -1V Id=Idss(1-Vgs/Vp)^2 Id=8mA(1-(-1/-4))^2Id=4.5mA|Vgs=-1Tener cuidado con los signos

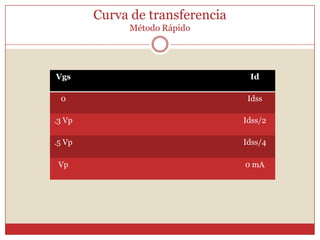

12. Curva de transferenciaMétodo Rápido

13. Tarea 2Trazar la curva definida por un FET canal-n de Idss=12mA y Vp=-6Trazar la curva de transferencia para un dispositivo de canal-p con Idss=8mA y Vp=5Encontrar la curva de transferencia por medio de la curva de salida y ecuacion de S. del transistor 2n5457 y comparar las respuestas.

14. Polarización en DCConsideraciones Generales Ig=0AId=IsId=Idss(1-Vgs/Vp)^2

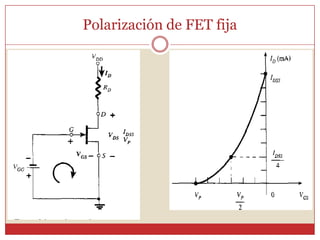

15. Polarización de FET fija

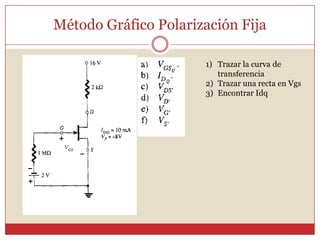

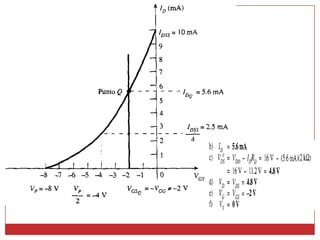

16. Método Gráfico Polarización FijaTrazar la curva de transferencia Trazar una recta en VgsEncontrar Idq

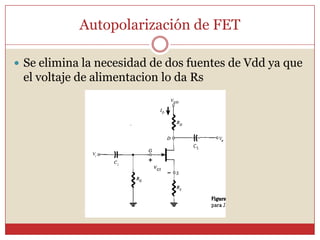

18. Autopolarización de FET Se elimina la necesidad de dos fuentes de Vdd ya que el voltaje de alimentacion lo da Rs

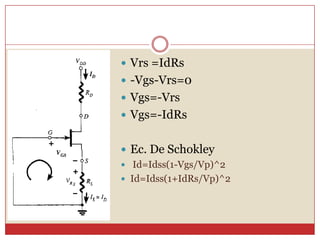

19. Vrs =IdRs-Vgs-Vrs=0 Vgs=-VrsVgs=-IdRsEc. De Schokley Id=Idss(1-Vgs/Vp)^2

20. Id=Idss(1+IdRs/Vp)^2 Método Gráfico AutopolarizaciónTrazar la Curva de Transferencia Localizar 2 puntos sobre la grafica

21. Localización de dos puntos

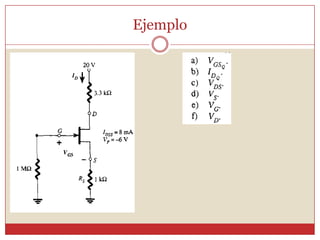

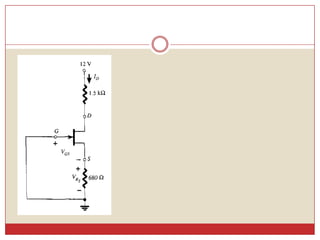

22. Ejemplo

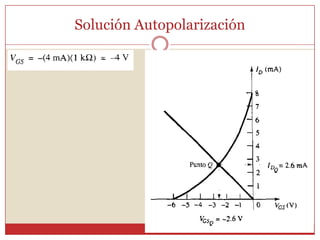

23. Solución Autopolarización

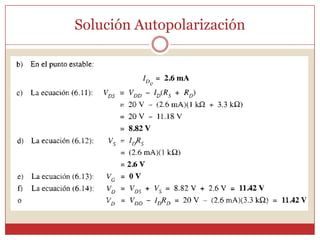

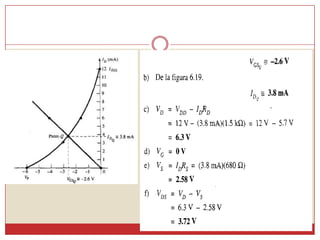

24. Solución Autopolarización

27. Polarización por divisor de voltaje

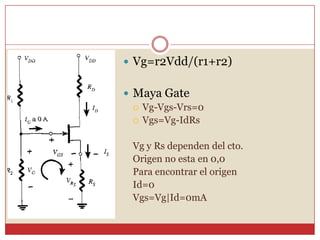

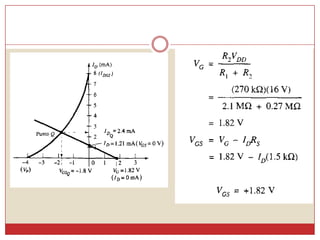

28. Vg=r2Vdd/(r1+r2)Maya GateVg-Vgs-Vrs=0Vgs=Vg-IdRsVg y Rs dependen del cto. Origen no esta en 0,0 Para encontrar el origen Id=0 Vgs=Vg|Id=0mA

29. 1) Para encontrar el origen Id=0 mAVgs=Vg|Id=0mA2) Encontrar el 2do PuntoVgs=0VId=Vg/Rs|Vgs=0V¿Qué pasa si aumento el valor de Rs?Una vez calculado Idq y VgsqVds=Vdd-Id(Rd+Rs)Vd=Vdd-IdRdVs=IdRsIr1=Ir2=Vdd/(R1+R2)

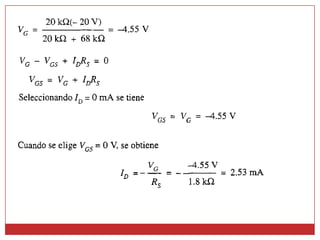

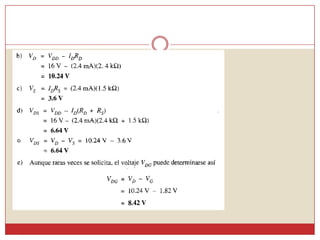

30. Ejemplo

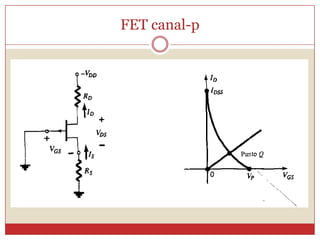

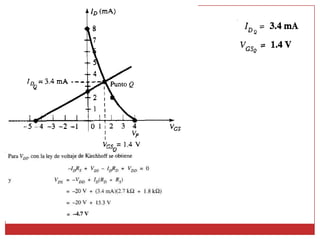

33. FET canal-p

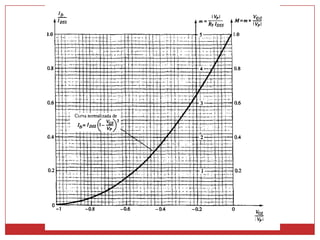

37. Curva Universal de polarización para FETCurva util para cualquier nivel de Idss y VpEje horizontal definido por Vgs|Vp|,con la indicación |Vp|, solo se toma en cuenta la magnitud, mas no su signo. Eje vertical definido por Id/Idss.La escala vertical llamada m puede utilizarse por si misma para encontrar la solucion a las configuraciones de polarizacion fija La escala M se utiliza junto con la escala m para encontrar la solucion para la configuracion de divisor de voltaje.

40. Tarea

41. Tarea

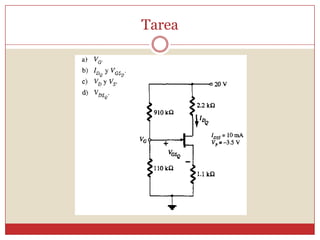

42. Tarea

43. Tarea

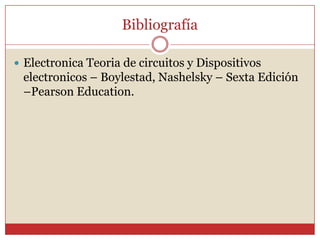

44. Bibliografía ElectronicaTeoria de circuitos y Dispositivos electronicos – Boylestad, Nashelsky– Sexta Edición –PearsonEducation.

45. Próxima Clase MOSFET tipo decrementalMOSFET tipo incremental Redes Combinadas Análisis de pequeña señal del FET

46. Evidencias de ProyectoVideo de Pruebas (podcast, youtube, etc..) Fotos
