Este documento describe una práctica de laboratorio sobre LEDs e incluye instrucciones para construir un circuito simple con un LED y una resistencia. Explica que un LED necesita una corriente eléctrica cuidadosamente controlada para funcionar correctamente y no dañarse, y que colocar una resistencia en serie con el LED sirve para limitar la corriente que lo atraviesa. Proporciona detalles sobre los componentes necesarios y los pasos para construir el circuito.

1. PRÁCTICA 1
CUARTO BACHILLERATO
LED indicador de corriente

2. DESCRIPCIÓN DE LA PRÁCTICA
Para que un LED funcione, necesitamos que una corriente lo atraviese. La intensidad de esta
corriente debe ser cuidadosamente calculada, dado que si excedemos los límites, este se
destruirá.
Para limitar la corriente que circula por el LED, lo más usual, es colocar un resistor en serie
con él. Una resistencia en serie con el LED limita la corriente que lo atraviesa.

3. Materiales

4. Resistencias

5. Simbología

6. Diagrama Esquemático

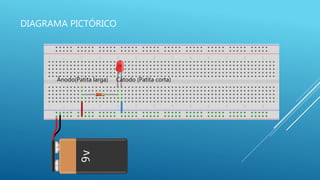

7. DIAGRAMA PICTÓRICO
Ánodo(Patita larga) Cátodo (Patita corta)

8. Pasos a seguir

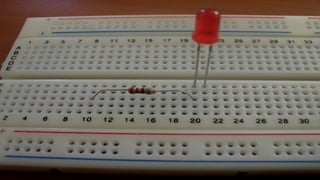

11. El Ánodo (patita larga) esta en la columna 20
El Cátodo (patita corta) en la columna 21

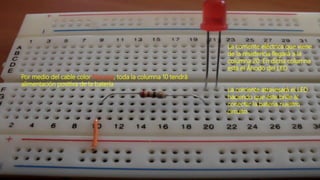

15. Por medio del cable color Naranja, toda la columna 10 tendrá
alimentación positiva de la batería
La corriente eléctrica que viene
de la resistencia llegará a la
columna 20. En dicha columna
está el Ánodo del LED
La corriente atravesará el LED
haciendo que éste brille al
conectar la batería nuestro
circuito.

18. Toda la columna 21 irá al negativo de la batería

22. REPORTE DE PRACTICA 1
LED Indicador de Corriente eléctrica
Instrucciones:
1. Dibujar en su cuaderno el Diagrama Esquemático del circuito
2. Explique con sus palabras el funcionamiento del circuito
3. Responder las siguientes preguntas:
a. ¿Qué es corriente eléctrica?
b. ¿Cuál es la función de una resistencia eléctrica?
c. ¿Cómo diferenciamos el Ánodo del Cátodo en un LED?
d. ¿Qué le sucedería al LED si en nuestro circuito no estuviera la
resistencia?
e. ¿Cómo será el brillo del LED al ir cambiando las resistencias y
colocando una de mayor resistencia?
