1. ROBÓTICA
Práctica 5
El Transistor como Oscilador

2. El Transistor
Como se mencionó, un transistor es un componente que
tiene, básicamente, las siguientes funciones:
1. Deja pasar o corta señales eléctricas a partir de una
PEQUEÑA señal de mando. Como Interruptor.
2. Funciona como un elemento Amplificador de señales.
3. Como OSCILADOR, convertir la energía de corriente
continua en corriente alterna de una
determinada frecuencia.

3. Práctica

4. Descripción
Existen muchos circuitos indicadores de nivel
de agua. En este caso el circuito posee un
indicador acústico para avisar cuando se ha
llenado el tanque de agua.

5. Materiales
Transistores
2N 2222/3904
2N3906

6. Simbología
2N3906

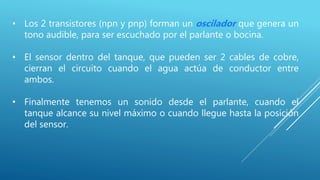

7. • Los 2 transistores (npn y pnp) forman un oscilador que genera un
tono audible, para ser escuchado por el parlante o bocina.
• El sensor dentro del tanque, que pueden ser 2 cables de cobre,
cierran el circuito cuando el agua actúa de conductor entre
ambos.
• Finalmente tenemos un sonido desde el parlante, cuando el
tanque alcance su nivel máximo o cuando llegue hasta la posición
del sensor.

9. Pasos a seguir

10. 2N2222 2N3906
Recuerde que cada columna de
nuestro protoboard es
independiente al resto de
columnas.
Los cinco orificios de una
columna son comunes, es decir,
están unidos en el interior del
protoboard.
E B C E B C

11. 2N2222 2N3906
Del colector del
2n2222 sale un cable
que va a la base del
2n3906
e b c e b c

12. De la base del 2n2222 colocamos el
Capacitor Cerámico hacia el colector del
transistor 2n3906.
No importa como coloquemos el
capacitor. No tiene polaridad.

13. Del emisor del 2n2222 sale un cable
para el negativo de nuestra batería. En
la imagen el negativo está representado
por la línea azul del protoboard. Los
orificios del negativo y positivo del
protoboard no están en columna sino
en fila como lo indican la línea azul y
rojo.
E B C

14. Del emisor del 2n3906 sale un
cable al positivo de la batería
E B C

15. 2N2222
2N3906
E B C E B C
Del emisor del 2n3906 sale un cable que servirá de
sensor dentro del depósito de agua.
De la base del 2n2222 sale un segundo cable que
servirá de sensor dentro del depósito de agua.
Recuerde que los orificios de las columnas son
comunes.

16. La batería tiene el
signo + (rojo) y
signo – para
indicar la
polaridad de la
misma.
Del colector del 2n3906 sale un cable al positivo
(rojo) del speaker.
Del negativo de la bocina sale un cable al
negativo de la batería.
Como se observará del lado izquierdo ya se
insertaron los cables de la batería.
2n3906
e b c

17. MODO DE PRUEBA
• Al tocar con las manos los sensores se producirá un sonido audible debido a que nuestro
cuerpo es conductor. Si ya colocó el LED este producirá un ruido intermitente
• Cuando el agua toque ambos sensores este producirá un sonido aun mayor que tocando
los sensores con las manos. Cuando tocamos con las manos los sensores se produce un
sonido mucho menor que cuando introducimos estos al agua. Esto sucede porque a pesar
de que nuestro cuerpo es conductor, tiene cierto grado de resistencia al paso de corriente.
• El agua en su naturaleza no es conductora, pero debido a las impurezas que tiene se
vuelve un conductor.

18. PRESENTACIÓN DE LA PRÁCTICA
Para la presente práctica no presentará un reporte. En su lugar deberá elaborar una maqueta para su
circuito.
ESPECIFICACIONES
• El tamaño de la maqueta deberá ser lo más pequeño posible (que pueda sostenerse con una sola
mano)
• No deberá verse el protoboard ni ninguno de sus componentes.
• Deberá tener un pequeño recipiente que hará el papel de depósito de agua. Puede usar un
vaso o algo parecido.
• Los sensores del circuito deberán estar sujetos al interior del vaso. Durante la presentación de su
práctica, el depósito de agua se llenará hasta que se active la señal audible y lumínica, indicando
depósito se ha llenado.
• Durante la presentación no podrá efectuar ningún cambio a su circuito.
• Se invitará al personal docente del colegio para ver la presentación de su actividad por lo cual usted
deberá dar una breve explicación del funcionamiento del circuito haciendo énfasis en la función del
transistor con términos fáciles de entender.
