Este informe describe experimentos realizados para analizar el comportamiento de resistores y diodos al variar la corriente y voltaje. Se utilizaron resistencias de 100Ω y 470Ω, así como un diodo 1N4007. Los resultados se registraron en tablas y gráficas para cada circuito, mostrando que las resistencias cumplen la ley de Ohm al ser las gráficas rectas, mientras que el diodo no es lineal. Se comprobó que el diodo funciona como rectificador al conducir solo en un sentido.

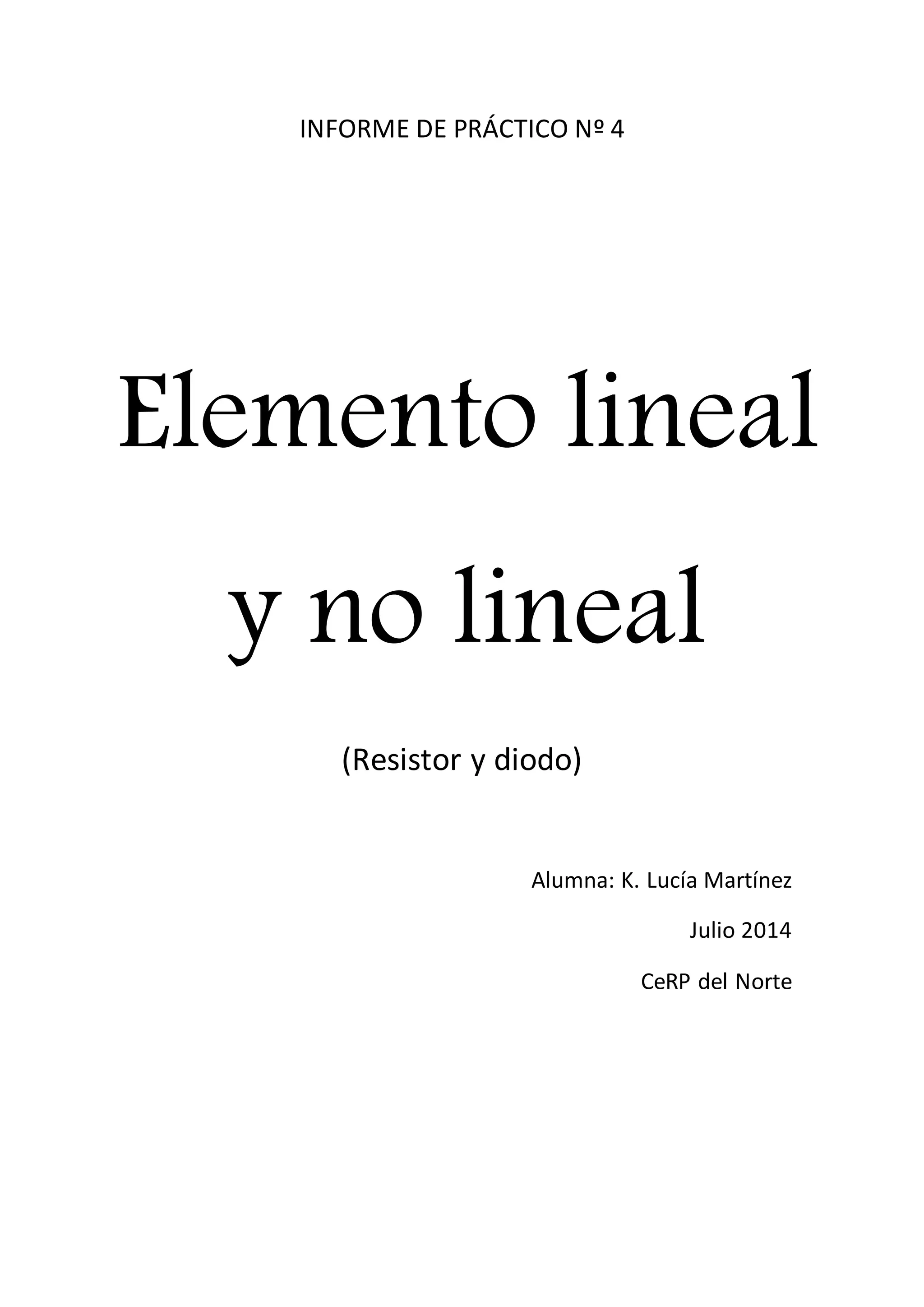

1. INFORME DE PRÁCTICO Nº 4
Elemento lineal
y no lineal
(Resistor y diodo)
Alumna: K. Lucía Martínez
Julio 2014
CeRP del Norte

2. Objetivo:
 Analizar el comportamiento de resistores con distintas resistencias y del
diodo 1N4007, al modificar la intensidad de corriente y la diferencia de
potencial.
Materiales:
- Generador de C.C (3-12V)
- Resistencias de 100 Ω
- Diodo 1N4007
- Resistencia variable (220 Ω, 3 ω)
- Amperímetro y voltímetro
- Conexiones
Circuitos propuestos:
100Ω
Circuito 1 – R= 100Ω Circuito 2 – R= 470Ω
Circuito 3 – diodo conexión directa Circuito 4 – Diodo conexión inversa

3. Tabla propuesta (para cada circuito)
Salida generador
V (v) I (mA)
1.68 16.5
1.9 18.9
2.17 21.5
2.56 25.1
3.1 31
3.85 38.5
4.64 46.5
V (v) I (mA)
0.71 20.1
0.72 23.8
0.73 29
0.74 39.2
0.75 72
0.81 167
0.82 650
Gráfica 1
V (v) I (mA)
3.89 7.9
4.13 8.4
4.37 8.9
4.66 9.5
4.84 9.9
5.19 10.6
5.44 11.1
V (v) I (mA)
6.06 0
6.06 0
6.06 0
6.06 0
6.06 0
6.06 0
6.06 0
 Su pendiente representa la resistencia eléctrica

4. Gráfica 2
Gráfica 3
A partir de un 푖표, el voltaje se estabiliza.
Gráfica 4

5. Fundamento teórico:
Ley de ohm
“Experimentalmente puede observarse que, para algunos conductores, la
diferencia de potencial ente sus extremos es directamente proporcional a la
intensidad. Por lo tanto, el cociente
ΔV
i
, es decir, la resistencia del conductor,
permanece invariable. Cuando esto ocurre decimos que el conductor cumple
con la ley de Ohm, o simplemente que se trata de un conductor óhmico.”
(Bonda; 2010)
Tabla de resistencia

6. Comportamiento del diodo
Un diodo es un componente electrónico de dos terminales que permite la
circulación de la corriente eléctrica a través de él en un solo sentido. Son
elementos no lineales porque no cumplen con la ley de Ohm. Este término
generalmente se usa para referirse al diodo semiconductor, el más común en
la actualidad; consta de una pieza de cristal semiconductor conectada a dos
terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto
para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una
lámina como ánodo, y un cátodo. Con esto, decimos que es un elemento que
tiene polaridad, un lado negativo conocido como cátodo y un lado positivo
conocido como ánodo.
De forma simplificada, la curva característica de un diodo (I-V) consta de
dos regiones: por debajo de cierta diferencia de potencial, se comporta como
un circuito abierto (no conduce), y por encima de ella como un circuito cerrado
con una resistencia eléctrica muy pequeña. Debido a este comportamiento, se
les suele denominar rectificadores, ya que son dispositivos capaces de suprimir
la parte negativa de cualquier señal, como paso inicial para convertir
una corriente alterna en corriente continua.
Conclusiones:
 En la comparación de las resistencias utilizadas experimentalmente y las
obtenidas por el análisis de la tabla de colores, llegamos a su total
coincidencia.
 Por su parte en el estudio gráfico corroboramos que la resistencia no
tiene polaridad, por eso la gráfica es una recta.
 Y en el caso del experimento con el diodo vemos que este realmente
funciona como un rectificador, manteniendo de esta manera la
resistencia constante. Además, vemos en el estudio gráfico de este
último dispositivo, que no se comporta de forma lineal, pero también
cumple con la Ley de Ohm.
 Para el caso del diodo invertido, se comprobó que no existe circulación
de corriente a través de él (en este caso con un voltaje de 6V).
