INFORME DE LAS FICHAS.docx.pdf LICEO DEPARTAMENTAL
Pre 3

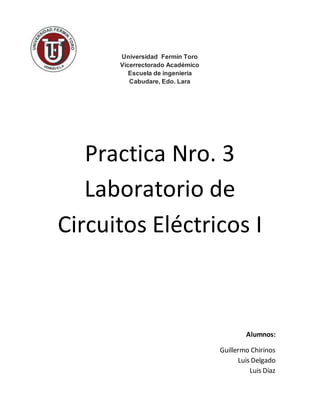

1. Universidad Fermín Toro
Vicerrectorado Académico
Escuela de ingeniería
Cabudare, Edo. Lara
Practica Nro. 3
Laboratorio de
Circuitos Eléctricos I
Alumnos:
Guillermo Chirinos
Luis Delgado
Luis Díaz

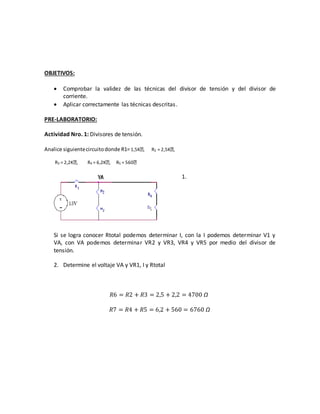

2. OBJETIVOS:
Comprobar la validez de las técnicas del divisor de tensión y del divisor de
corriente.
Aplicar correctamente las técnicas descritas.
PRE-LABORATORIO:
Actividad Nro. 1: Divisores de tensión.
Analice siguientecircuitodonde R1=1,5K , R2 = 2,5K ,
R3 = 2,2K , R4 = 6,2K , R5 = 560
1.
Si se logra conocer Rtotal podemos determinar I, con la I podemos determinar V1 y
VA, con VA podemos determinar VR2 y VR3, VR4 y VR5 por medio del divisor de
tensión.

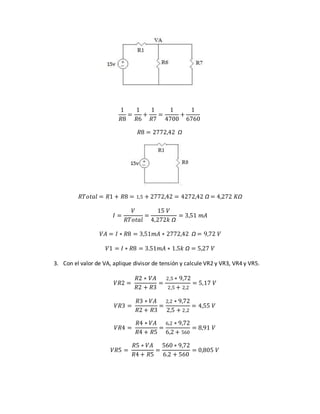

2. Determine el voltaje VA y VR1, I y Rtotal
𝑅6 = 𝑅2 + 𝑅3 = 2,5 + 2,2 = 4700 Ω
𝑅7 = 𝑅4 + 𝑅5 = 6,2 + 560 = 6760 Ω

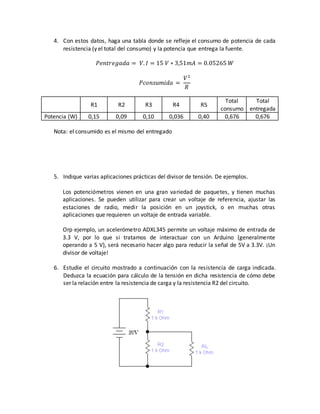

4. 4. Con estos datos, haga una tabla donde se refleje el consumo de potencia de cada
resistencia (y el total del consumo) y la potencia que entrega la fuente.
𝑃𝑒𝑛𝑡𝑟𝑒𝑔𝑎𝑑𝑎 = 𝑉. 𝐼 = 15 𝑉 ∗ 3,51𝑚𝐴 = 0.05265 𝑊
𝑃𝑐𝑜𝑛𝑠𝑢𝑚𝑖𝑑𝑎 =
𝑉2
𝑅
R1 R2 R3 R4 R5
Total
consumo
Total
entregada
Potencia (W) 0,15 0,09 0,10 0,036 0,40 0,676 0,676
Nota: el consumido es el mismo del entregado
5. Indique varias aplicaciones prácticas del divisor de tensión. De ejemplos.
Los potenciómetros vienen en una gran variedad de paquetes, y tienen muchas
aplicaciones. Se pueden utilizar para crear un voltaje de referencia, ajustar las
estaciones de radio, medir la posición en un joystick, o en muchas otras
aplicaciones que requieren un voltaje de entrada variable.
Orp ejemplo, un acelerómetro ADXL345 permite un voltaje máximo de entrada de
3.3 V, por lo que si tratamos de interactuar con un Arduino (generalmente
operando a 5 V), será necesario hacer algo para reducir la señal de 5V a 3.3V. ¡Un
divisor de voltaje!
6. Estudie el circuito mostrado a continuación con la resistencia de carga indicada.
Deduzca la ecuación para cálculo de la tensión en dicha resistencia de cómo debe
ser la relación entre la resistencia de carga y la resistencia R2 del circuito.

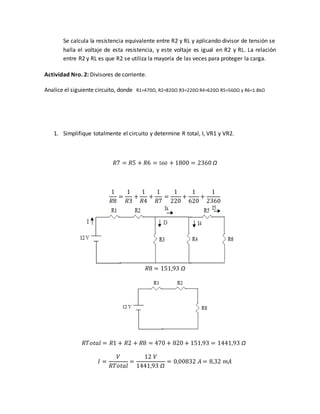

5. Se calcula la resistencia equivalente entre R2 y RL y aplicando divisor de tensión se
halla el voltaje de esta resistencia, y este voltaje es igual en R2 y RL. La relación
entre R2 y RL es que R2 se utiliza la mayoría de las veces para proteger la carga.
Actividad Nro. 2: Divisores de corriente.
Analice el siguiente circuito, donde R1=470Ω, R2=820Ω R3=220Ω R4=620Ω R5=560Ω y R6=1.8kΩ
1. Simplifique totalmente el circuito y determine R total, I, VR1 y VR2.
𝑅7 = 𝑅5 + 𝑅6 = 560 + 1800 = 2360 Ω
1
𝑅8
=
1
𝑅3
+
1
𝑅4
+
1
𝑅7
=
1
220
+
1
620
+
1
2360
𝑅8 = 151,93 Ω
𝑅𝑇𝑜𝑡𝑎𝑙 = 𝑅1 + 𝑅2 + 𝑅8 = 470 + 820 + 151,93 = 1441,93 Ω
𝐼 =
𝑉
𝑅𝑇𝑜𝑡𝑎𝑙
=
12 𝑉
1441,93 Ω
= 0,00832 𝐴 = 8,32 𝑚𝐴

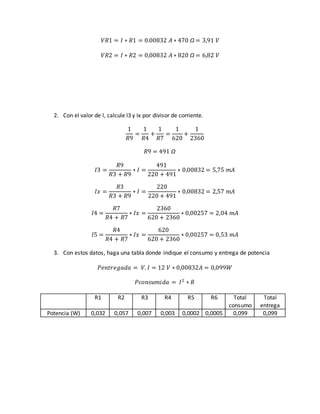

6. 𝑉𝑅1 = 𝐼 ∗ 𝑅1 = 0.00832 𝐴 ∗ 470 Ω = 3,91 𝑉
𝑉𝑅2 = 𝐼 ∗ 𝑅2 = 0,00832 𝐴 ∗ 820 Ω = 6,82 𝑉
2. Con el valor de I, calcule I3 y Ix por divisor de corriente.
1
𝑅9
=
1
𝑅4
+
1
𝑅7
=
1
620
+
1
2360
𝑅9 = 491 Ω
𝐼3 =
𝑅9
𝑅3 + 𝑅9
∗ 𝐼 =
491
220 + 491
∗ 0,00832 = 5,75 𝑚𝐴
𝐼𝑥 =
𝑅3
𝑅3 + 𝑅9
∗ 𝐼 =
220
220 + 491
∗ 0,00832 = 2,57 𝑚𝐴
𝐼4 =
𝑅7
𝑅4 + 𝑅7
∗ 𝐼𝑥 =
2360
620 + 2360
∗ 0,00257 = 2,04 𝑚𝐴
𝐼5 =
𝑅4
𝑅4 + 𝑅7
∗ 𝐼𝑥 =
620
620 + 2360
∗ 0,00257 = 0,53 𝑚𝐴
3. Con estos datos, haga una tabla donde indique el consumo y entrega de potencia
𝑃𝑒𝑛𝑡𝑟𝑒𝑔𝑎𝑑𝑎 = 𝑉. 𝐼 = 12 𝑉 ∗ 0,00832𝐴 = 0,099𝑊
𝑃𝑐𝑜𝑛𝑠𝑢𝑚𝑖𝑑𝑎 = 𝐼2
∗ 𝑅
R1 R2 R3 R4 R5 R6 Total
consumo
Total
entrega
Potencia (W) 0,032 0,057 0,007 0,003 0,0002 0,0005 0,099 0,099

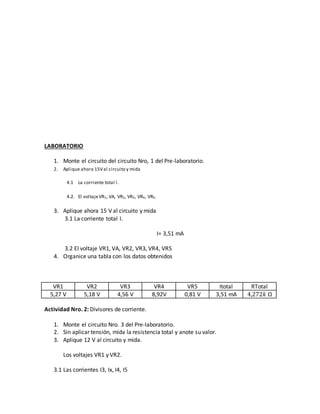

7. LABORATORIO
1. Monte el circuito del circuito Nro, 1 del Pre-laboratorio.
2. Aplique ahora 15Val circuito y mida
4.1 La corriente total l.
4.2. El voltajeVR1, VA, VR2, VR3, VR4, VR5.
3. Aplique ahora 15 V al circuito y mida
3.1 La corriente total I.
I= 3,51 mA
3.2 El voltaje VR1, VA, VR2, VR3, VR4, VR5
4. Organice una tabla con los datos obtenidos
VR1 VR2 VR3 VR4 VR5 Itotal RTotal
5,27 V 5,18 V 4,56 V 8,92V 0,81 V 3,51 mA 4,272𝑘 Ω

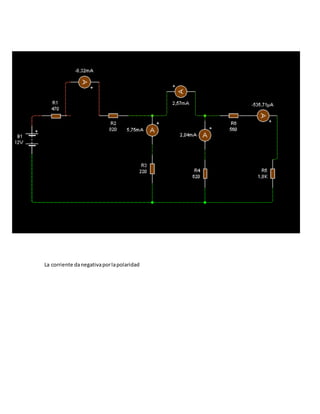

Actividad Nro. 2: Divisores de corriente.
1. Monte el circuito Nro. 3 del Pre-laboratorio.
2. Sin aplicar tensión, mida la resistencia total y anote su valor.
3. Aplique 12 V al circuito y mida.
Los voltajes VR1 y VR2.
3.1 Las corrientes I3, Ix, I4, I5

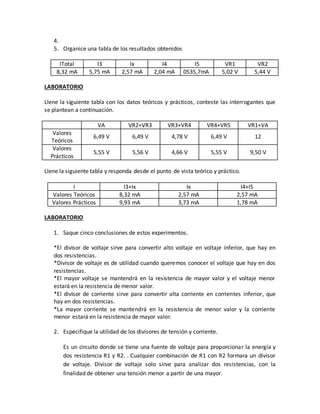

8. 4.
5. Organice una tabla de los resultados obtenidos
ITotal I3 Ix I4 I5 VR1 VR2
8,32 mA 5,75 mA 2,57 mA 2,04 mA 0535,7mA 5,02 V 5,44 V
LABORATORIO
Llene la siguiente tabla con los datos teóricos y prácticos, conteste las interrogantes que
se plantean a continuación.
VA VR2+VR3 VR3+VR4 VR4+VR5 VR1+VA
Valores
Teóricos
6,49 V 6,49 V 4,78 V 6,49 V 12
Valores
Prácticos
5,55 V 5,56 V 4,66 V 5,55 V 9,50 V
Llene la siguiente tabla y responda desde el punto de vista teórico y práctico.
I I3+Ix Ix I4+I5
Valores Teóricos 8,32 mA 2,57 mA 2,57 mA
Valores Prácticos 9,93 mA 3,73 mA 1,78 mA
LABORATORIO
1. Saque cinco conclusiones de estos experimentos.
*El divisor de voltaje sirve para convertir alto voltaje en voltaje inferior, que hay en
dos resistencias.
*Divisor de voltaje es de utilidad cuando queremos conocer el voltaje que hay en dos
resistencias.
*El mayor voltaje se mantendrá en la resistencia de mayor valor y el voltaje menor
estará en la resistencia de menor valor.
*El divisor de corriente sirve para convertir alta corriente en corrientes inferior, que
hay en dos resistencias.
*La mayor corriente se mantendrá en la resistencia de menor valor y la corriente
menor estará en la resistencia de mayor valor.
2. Especifique la utilidad de los divisores de tensión y corriente.
Es un circuito donde se tiene una fuente de voltaje para proporcionar la energía y
dos resistencia R1 y R2. . Cualquier combinación de R1 con R2 formara un divisor
de voltaje. Divisor de voltaje solo sirve para analizar dos resistencias, con la
finalidad de obtener una tensión menor a partir de una mayor.

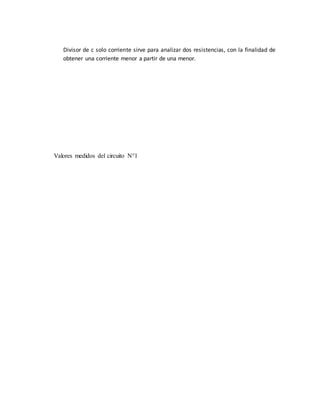

9. Divisor de c solo corriente sirve para analizar dos resistencias, con la finalidad de
obtener una corriente menor a partir de una menor.

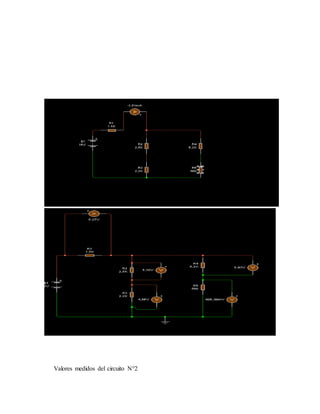

Valores medidos del circuito N°1
