- 1. REPÚBLICA BOLIVARIANA DEVENEZUELA MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA, CIENCIA Y TECNOLOGÍA INSTITUTO UNIVERSITARIO POLITÉCNICO “SANTIAGO MARIÑO” EXTENSIÓN MARACAY Prensas Excéntrica è Hidráulicas. Profesor: Ing. Miguel Ángel Cevedo Integrante: Cartaya. Jackselin
- 2. Las prensas sonmáquinas destinadas a trabajar las láminas de metal, ya sea para troquelado, compactado, corte u otra operación fundamentada en la presión por medio de dos plataformas. Hay una gran variedad de prensas, pero básicamente se podría decir que hay prensas excéntricas e hidráulicas, y que a su vez estas varían de acuerdo a su mecanismo de funcionamiento, sistemas de potencia, fuerza nominal, tipo de armazón, entre otros. La prensa hidráulica Es un mecanismo conformado por vasos comunicantes impulsados por pistones de diferentes áreas que, mediante una pequeña fuerza sobre el pistón de menor área, permite obtener una fuerza mayor en el pistón de mayor área. Los pistones son llamados pistones de agua, ya que son hidráulicos. Estos hacen funcionar conjuntamente a las prensas hidráulicas por medio de motores. Estas prensas poseen un mecanismo menos complejo que las de otros tipos, pero ejercen más poder de prensado. Consisten en la utilización de conductos que contienen líquido y están divididos en secciones.

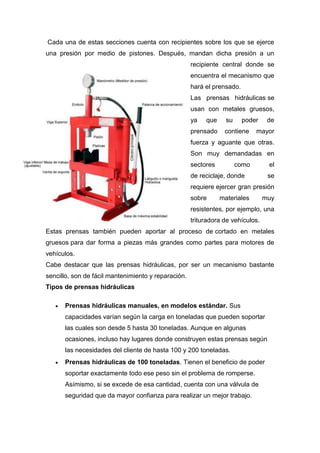

- 3. Cada una deestas secciones cuenta con recipientes sobre los que se ejerce una presión por medio de pistones. Después, mandan dicha presión a un recipiente central donde se encuentra el mecanismo que hará el prensado. Las prensas hidráulicas se usan con metales gruesos, ya que su poder de prensado contiene mayor fuerza y aguante que otras. Son muy demandadas en sectores como el de reciclaje, donde se requiere ejercer gran presión sobre materiales muy resistentes, por ejemplo, una trituradora de vehículos. Estas prensas también pueden aportar al proceso de cortado en metales gruesos para dar forma a piezas más grandes como partes para motores de vehículos. Cabe destacar que las prensas hidráulicas, por ser un mecanismo bastante sencillo, son de fácil mantenimiento y reparación. Tipos de prensas hidráulicas Prensas hidráulicas manuales, en modelos estándar. Sus capacidades varían según la carga en toneladas que pueden soportar las cuales son desde 5 hasta 30 toneladas. Aunque en algunas ocasiones, incluso hay lugares donde construyen estas prensas según las necesidades del cliente de hasta 100 y 200 toneladas. Prensas hidráulicas de 100 toneladas. Tienen el beneficio de poder soportar exactamente todo ese peso sin el problema de romperse. Asímismo, si se excede de esa cantidad, cuenta con una válvula de seguridad que da mayor confianza para realizar un mejor trabajo.
- 4. Prensas hidráulicasde 200 toneladas. Miden poco más de 2 metros, y aunque son un poco más grandes, sólo logran desplazar el 50% más de su peso total. Prensas hidráulicas de banco. Son aquellas prensas que se colocan arriba de un banco de trabajo, ya que carecen de pies. Prensas hidráulicas de pie. Son aquellas con “pies”. No se colocan arriba de un banco de trabajo, debido a que vienen provistas con armazón o estructura para colocar directamente sobre el piso. Se deben abullonar al piso. Prensas hidráulicas motorizadas. Son aquellas que vienen provistas con una central hidráulica motorizada, en lugar de una bomba manual. Prensa excéntrica o Balancín. El trabajo metálico de láminas es uno de los procesos de transformación de materiales más utilizados en la industria. Comprende operaciones de corte y formado (plegado y embutido) que se realizan usualmente en frío sobre chapas delgadas de metal que provienen del proceso de laminado, cuyo espesor varía, por lo general, de 0,4 mm a 6 mm. Las máquinas que realizan estos trabajos son las prensas, de las que existen infinidad de tipos y modelos, de acuerdo con la función que realizan, como por ejemplo las plegadoras de chapas.
- 5. Este tipo deprensa se usa básicamente para el estampado de las láminas metálicas, es decir, para dar la forma deseada, y también para dar el corte a las láminas. Este proceso lo realiza el troquel por medio de sus dos elementos: el macho (o punzón) y la matriz. El primero se usa para darle la forma y, el segundo, para cortar. Este tipo de prensas se caracteriza por su funcionamiento a una velocidad relativamente alta y por ello se usa para trabajos en serie con las láminas. Estas prensas poseen gran demanda en el sector metalúrgico, ya que con ellas se pueden elaborar pequeñas piezas con gran rapidez. Se trata de una máquina herramienta formada por una cama o bastidor, una mesa fija o desplazable y una corredera o pisón que se mueve verticalmente. Sobre la mesa se coloca la matriz y en la corredera se fija el punzón. La corredera está accionada por un mecanismo de excéntrica unida a una biela, que transforma el movimiento circular del eje accionado por un motor, en un movimiento de vaivén. El esfuerzo deformador se obtiene de la energía cinética producida por el giro de un volante de inercia. El movimiento de giro del volante es transformado en movimiento lineal vertical de la corredera por medio de un husillo. Como el volante puede girar en ambos sentidos, la corredera puede bajar y subir. El disparo de

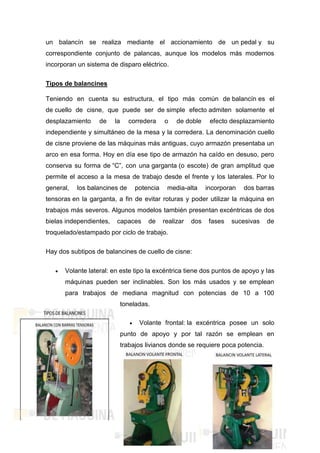

- 6. un balancín serealiza mediante el accionamiento de un pedal y su correspondiente conjunto de palancas, aunque los modelos más modernos incorporan un sistema de disparo eléctrico. Tipos de balancines Teniendo en cuenta su estructura, el tipo más común de balancín es el de cuello de cisne, que puede ser de simple efecto admiten solamente el desplazamiento de la corredera o de doble efecto desplazamiento independiente y simultáneo de la mesa y la corredera. La denominación cuello de cisne proviene de las máquinas más antiguas, cuyo armazón presentaba un arco en esa forma. Hoy en día ese tipo de armazón ha caído en desuso, pero conserva su forma de “C”, con una garganta (o escote) de gran amplitud que permite el acceso a la mesa de trabajo desde el frente y los laterales. Por lo general, los balancines de potencia media-alta incorporan dos barras tensoras en la garganta, a fin de evitar roturas y poder utilizar la máquina en trabajos más severos. Algunos modelos también presentan excéntricas de dos bielas independientes, capaces de realizar dos fases sucesivas de troquelado/estampado por ciclo de trabajo. Hay dos subtipos de balancines de cuello de cisne: Volante lateral: en este tipo la excéntrica tiene dos puntos de apoyo y las máquinas pueden ser inclinables. Son los más usados y se emplean para trabajos de mediana magnitud con potencias de 10 a 100 toneladas. Volante frontal: la excéntrica posee un solo punto de apoyo y por tal razón se emplean en trabajos livianos donde se requiere poca potencia.
